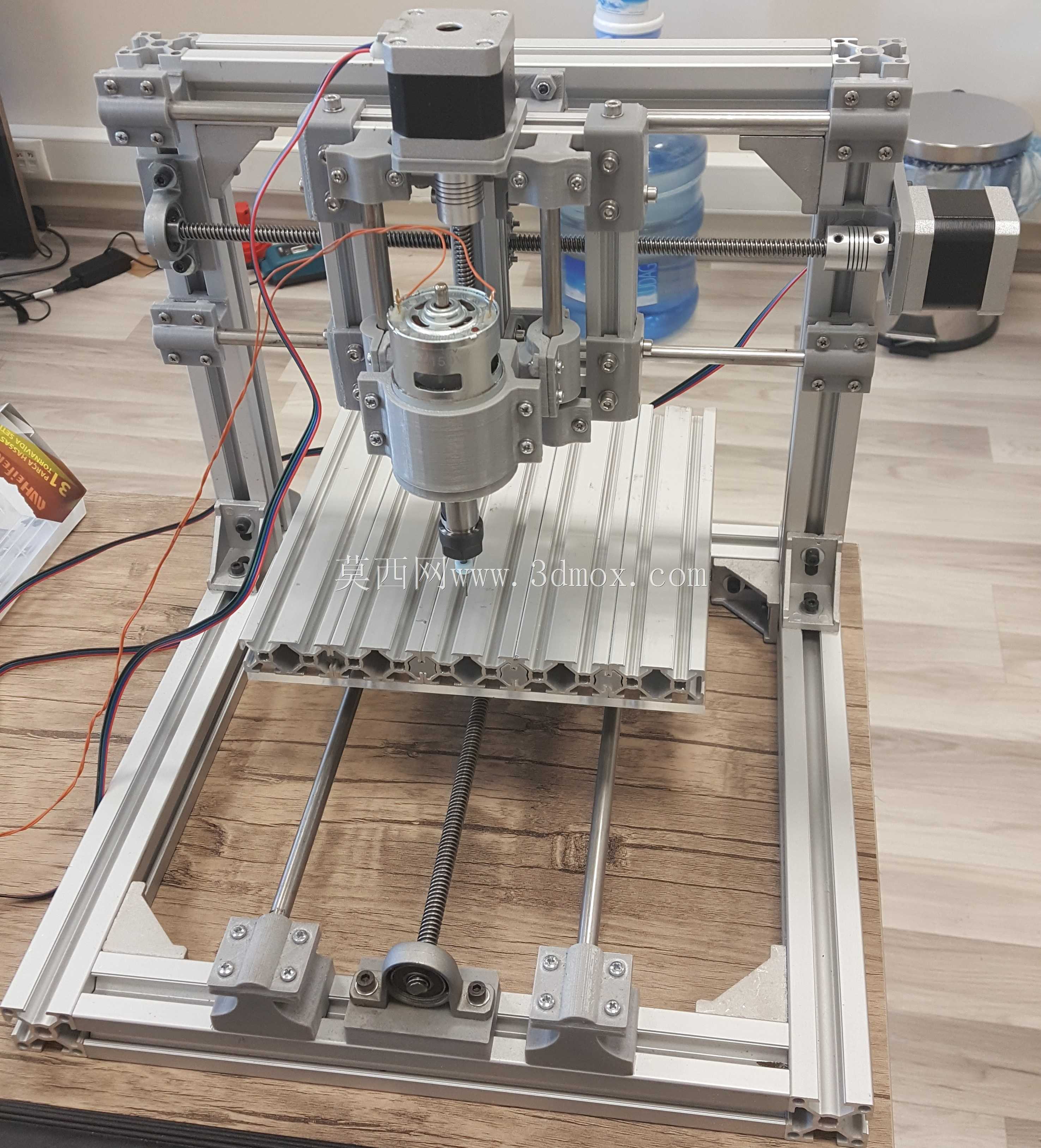

铝型材框架桌面级小型数控雕刻装置

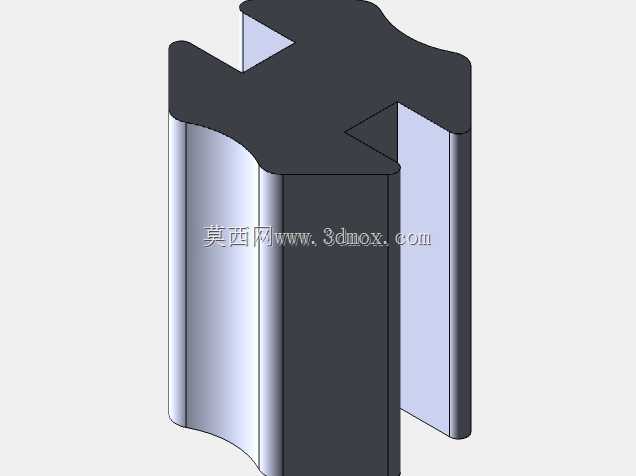

桌面级数控加工设备最容易被忽略的痛点，是铝型材框架的连接刚性不足，高速走刀时的震颤会直接在工件表面留下振纹，这款小型设备的框架设计刚好针对这个问题做了针对性的结构补强。底部承托的铝型材没有采用常规的角码直连方式，每根型材的对接位置都额外加装了L型加厚连接片，螺栓贯穿型材槽腔后双螺母锁死，避免单点受力导致的型材偏转，哪怕是长时间铣削软金属，框架的形变量也能控制在0.02mm以内。

X轴的双光轴导轨没有直接固定在型材表面，而是在导轨和型材之间垫了整片的调质钢垫片，光轴的同轴度靠垫片的磨削精度保证，不会因为铝型材本身的挤出公差导致滑块运行卡滞。Y轴的传动丝杆两端都做了双轴承支撑，靠近电机的一侧还加了碟形弹簧预紧，抵消丝杆高速转动时的热伸长量，不会出现行程中段卡顿的问题。

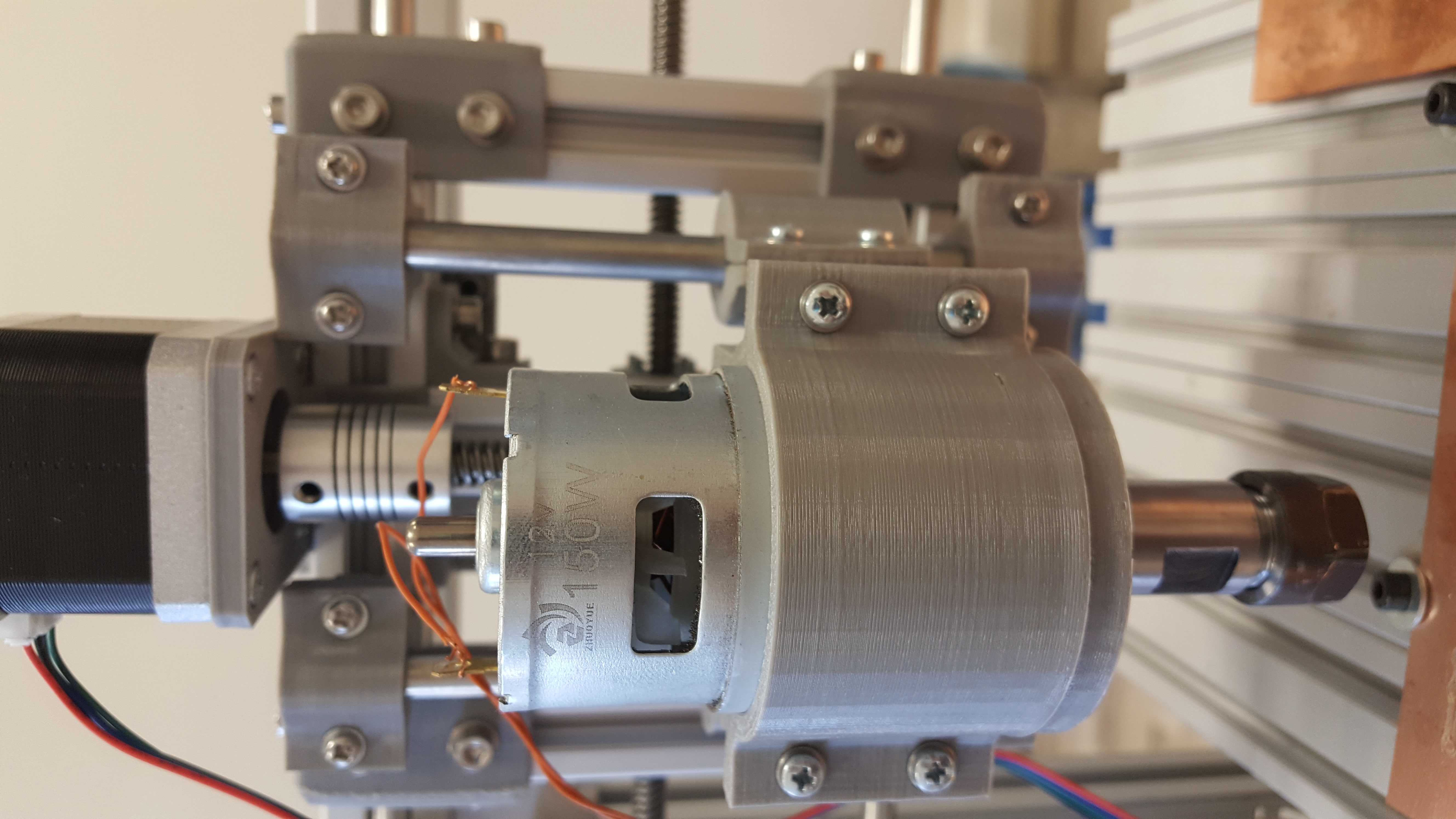

主轴固定座的设计很有意思，没有采用常见的环抱式锁紧结构，而是开了三条轴向收缩缝，锁紧螺栓拧紧时收缩缝均匀受力，把775直流主轴的同轴度偏差控制在极小范围内，换刀后不需要重新校准主轴跳动。三个Nema17步进电机的安装座都留了长条形调节孔，同步带的张紧度不需要额外加张紧轮，直接挪动电机位置就能调整，减少了多余的活动零件，也降低了长期使用后的松动概率。

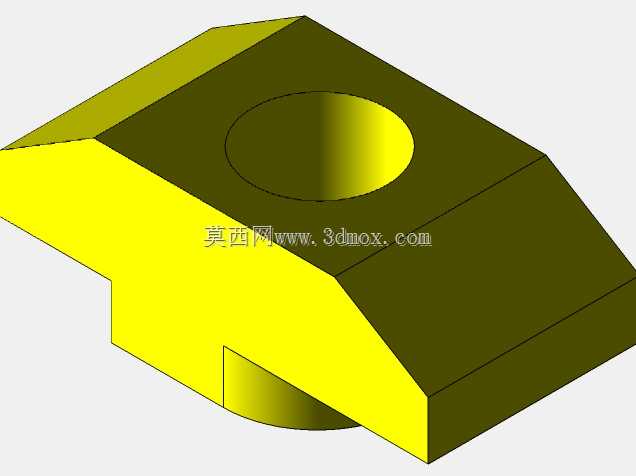

工作台面用的是带T型槽的铝型材板，工件装夹时可以直接把T型螺母塞进槽里，不用额外打孔攻丝，台面和Y轴滑块的连接位置做了六个均匀分布的固定点，不会因为单侧受力导致台面倾斜。所有的走线都沿着铝型材的槽腔布置，用线卡固定在槽内，不会和运动部件产生干涉，哪怕是Z轴上下快速移动，线缆也不会被拉扯磨损。

非受力的连接件全部采用3D打印制作，比如电机的线卡、主轴的防尘挡片、行程开关的触发块，这些零件不需要承受切削力，用3D打印制作既能降低整体重量，还能根据实际装配需求快速调整形状，不用额外开模加工。Z轴的滑台配重靠的是步进电机的保持扭矩，没有加装额外的配重块，因为Z轴的行程只有3cm，滑台本身重量轻，电机的保持扭矩完全足够拉住滑台不会下滑，断电后也能保持位置，不会出现撞刀的情况。

整台设备的所有连接螺栓都用了防松垫圈，哪怕是长期运行产生振动，螺栓也不会松脱，装配的时候不需要打螺纹胶，后期拆解维护也很方便。导轨和丝杆的润滑脂加注口都留了外露的位置，日常维护的时候不用拆开框架就能直接加注，不会因为保养麻烦导致设备提前磨损。
