降压变频器PLA材质外壳结构设计

项目分类:变压器/电感器 发布时间:2021-04-09 ID:128568
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计
  • 降压变频器PLA材质外壳结构设计

这款降压变频器PLA外壳,主要面向桌面级电子制作、小型工控改造、3D打印DIY场景设计,适配Buck-Bow拓扑结构的降压转换电路,为内置的开关电源模块、变频控制板、散热风扇、接线端子提供可靠的物理防护与规整的安装载体。在实际应用中,这类外壳可承载24V直流输入的降压变频单元,能够为小型直流负载提供可调频调压的电力输出,常见于小型实验台架供电、桌面设备调速、DIY电子项目集成等场景,避免裸露电路板带来的触电风险、积灰问题与外力磕碰损坏。

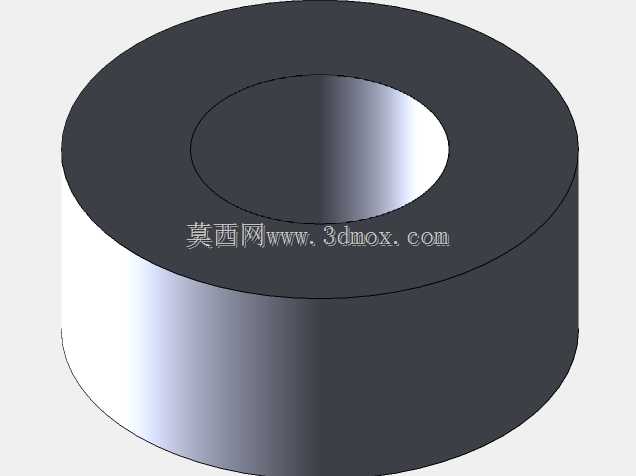

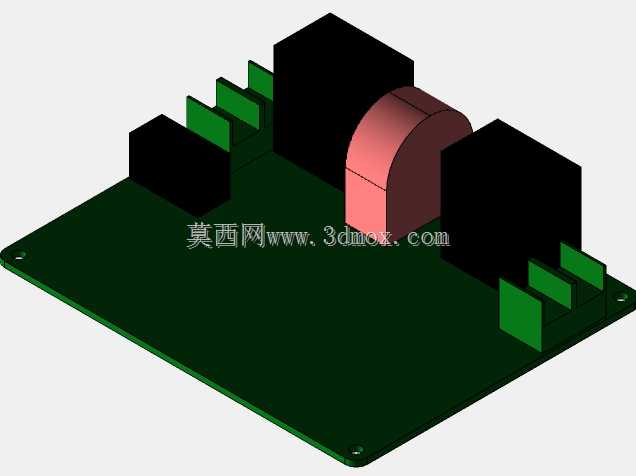

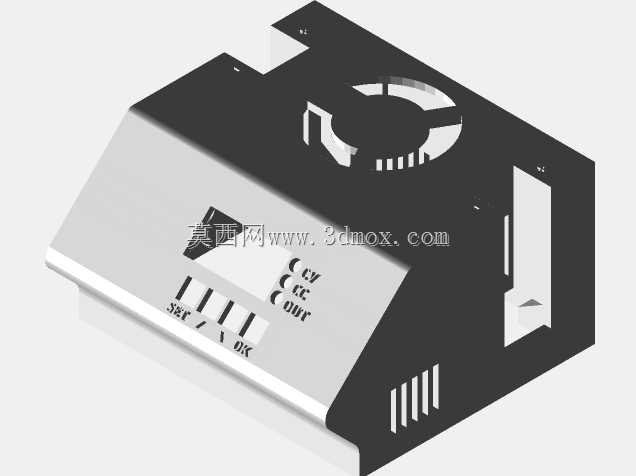

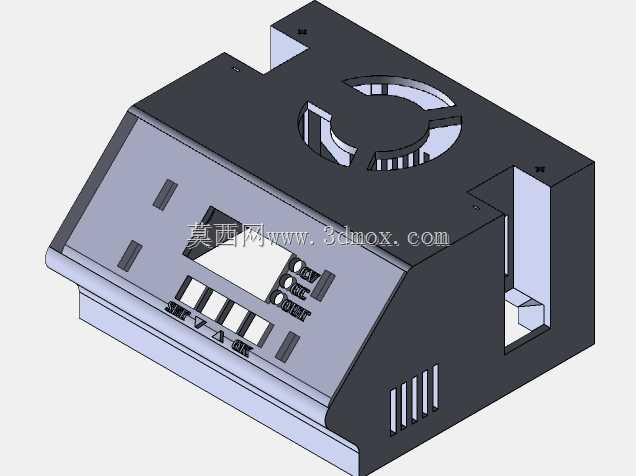

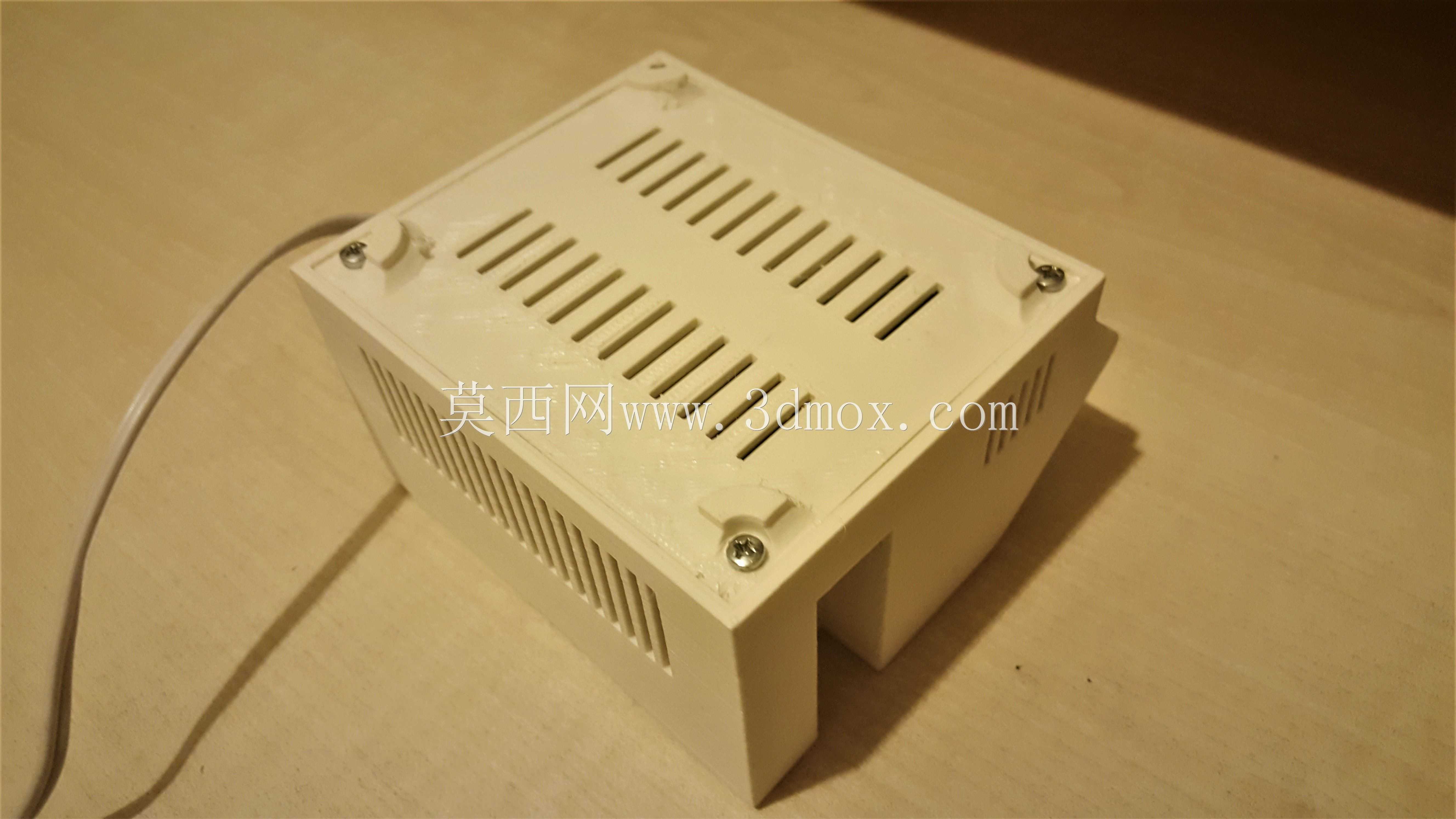

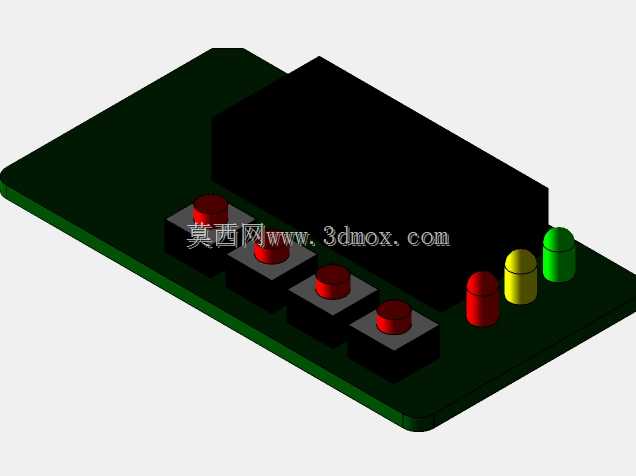

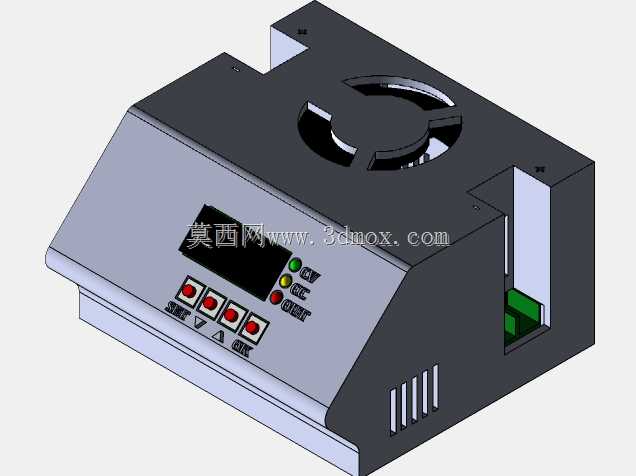

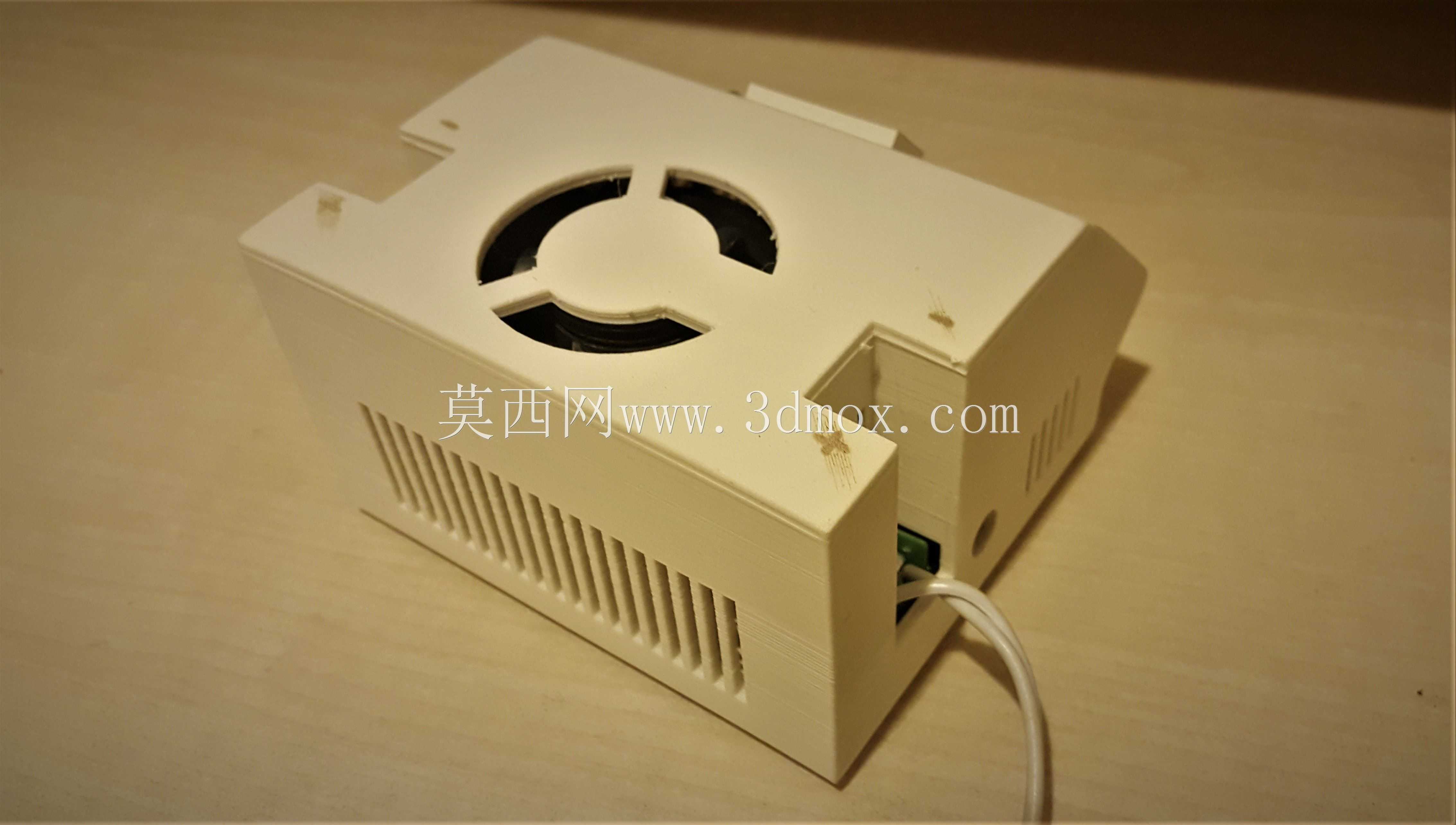

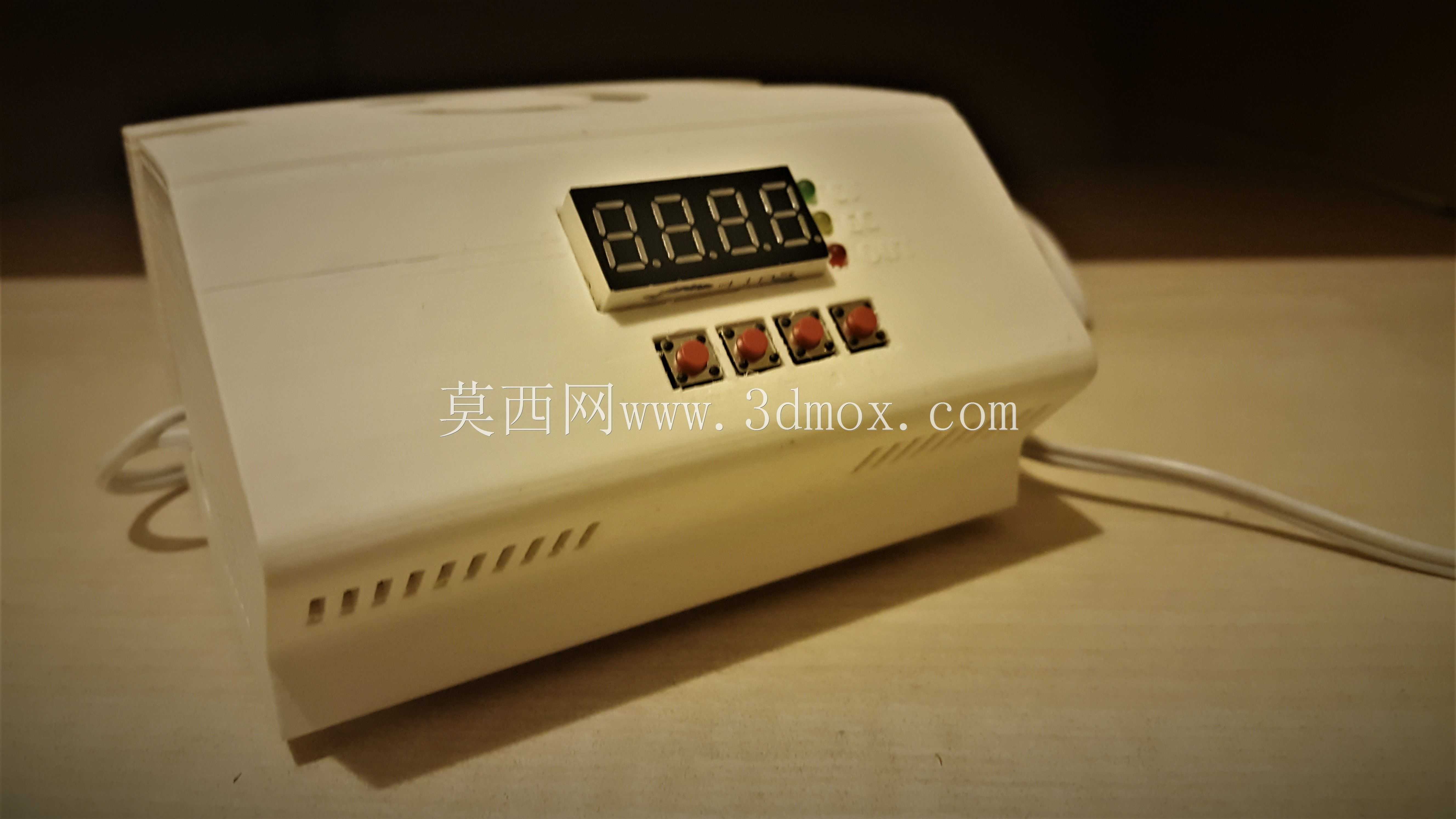

从功能特性来看,外壳正面预留了数码显示管的嵌入式安装位,可直接卡装标准尺寸的四位数码显示屏,实时显示输出电压、频率等运行参数;显示屏下方均匀排布四个按键安装孔,对应参数设置、功能切换、数值加减的操作需求,按键与孔位的间隙控制在0.2mm,既保证按键按压行程顺畅,又能避免灰尘从缝隙进入壳体内部。壳体侧面设计了错落排布的条形散热格栅,格栅开孔方向顺着内置散热风扇的气流走向,能够在风扇运转时形成顺畅的进出风通道,及时带走功率器件工作产生的热量,避免壳内温度过高影响电路稳定性。壳体一侧预留了电源线出线缺口,可适配常规两芯电源线的穿出,出线位置做了圆角过渡处理,避免长期使用过程中割损线皮造成安全隐患。

设计思路上,整体壳体采用PLA材质适配3D打印制作,壁厚统一设置为2mm,兼顾打印成型的结构强度与耗材用量控制,所有边角均做R2以上的圆角处理,既避免打印过程中出现翘边问题,也能提升日常握持操作的手感,不会出现尖锐棱角划伤的情况。内部设计了多组定位柱与卡扣结构,可直接固定PCB主板、风扇组件,无需额外使用大量螺丝固定,降低组装难度;同时预留了螺丝柱位,可适配M3规格的铜柱与螺丝,方便不同尺寸的控制板灵活安装。壳体分为上下两部分,采用卡扣加少量螺丝的固定方式,日常检修拆卸无需完全拧下所有螺丝,即可打开上盖完成参数调试与元件更换。

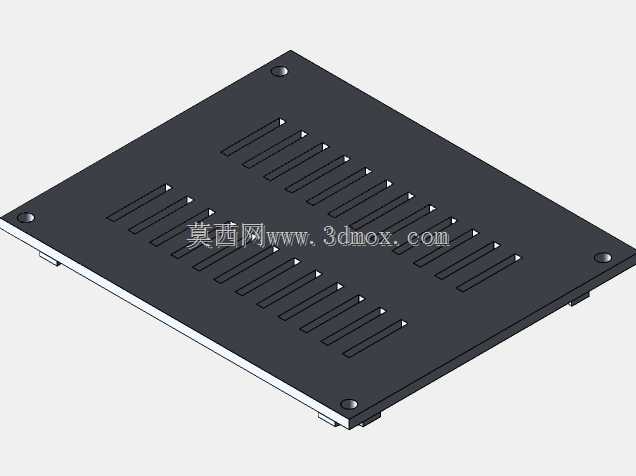

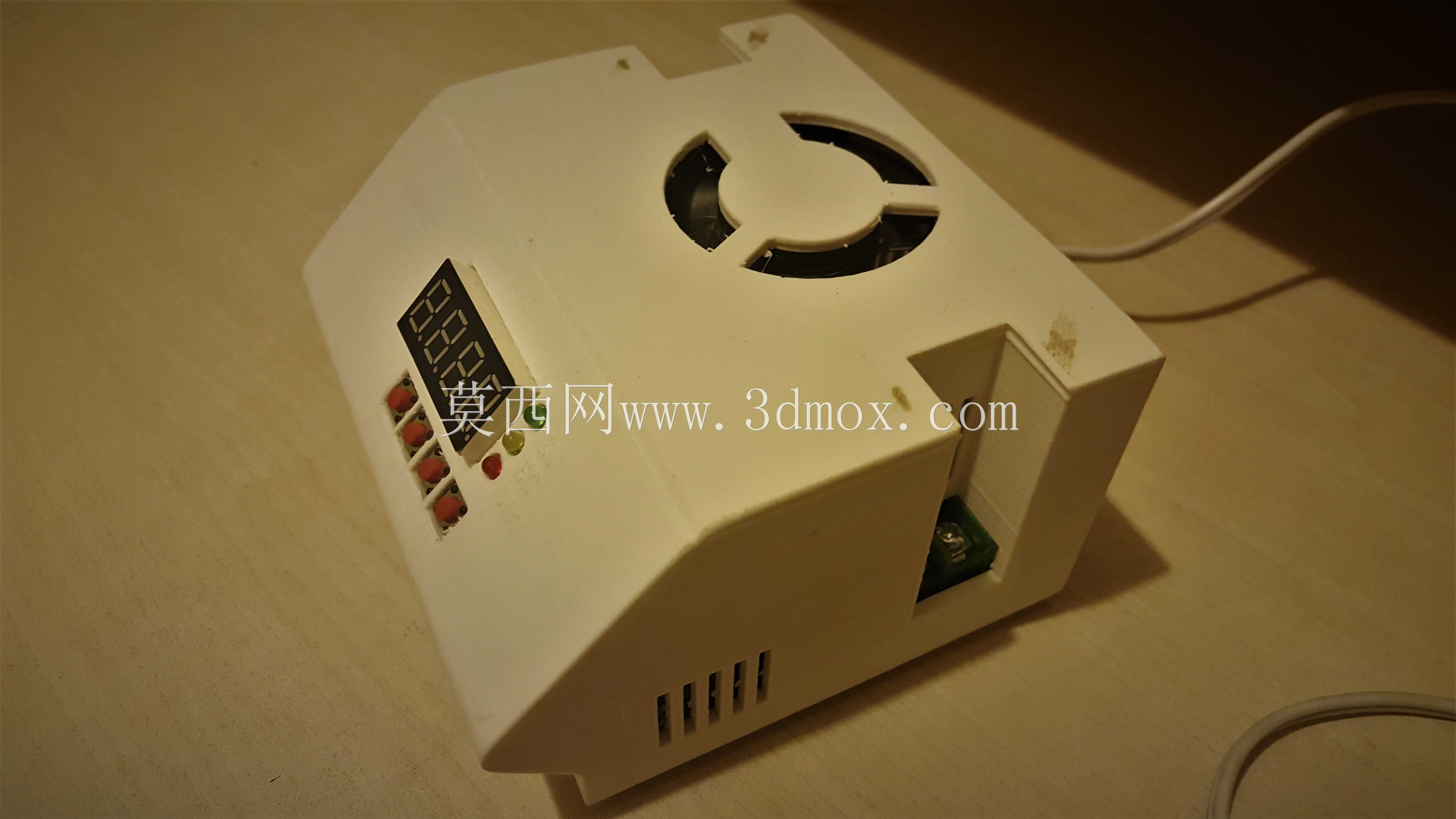

在安装边界上,壳体整体外形适配内置109*65*12mm规格的直流散热风扇,底部预留了四个3mm直径的安装固定孔,孔位间距匹配常规小型设备的安装支架尺寸,既可以直接放置在桌面使用,也可以通过螺丝固定在电控板、设备机架的预留平面上,安装时需预留出侧面散热格栅至少10mm的通风空间,避免遮挡进出风路径影响散热效果。壳体内部的容腔尺寸可容纳长宽不超过120*80mm的PCB主板,功率器件的安装位置对应散热格栅区域,保证热量能够直接通过气流排出壳体。
