桌面电烙铁放置支架结构设计

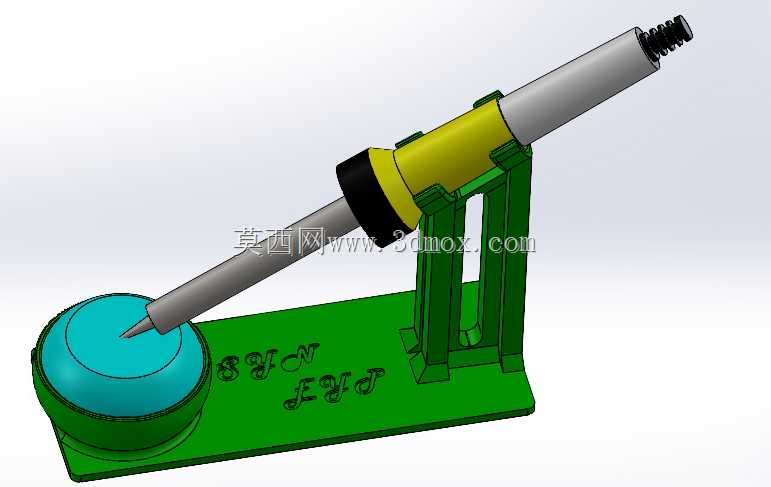

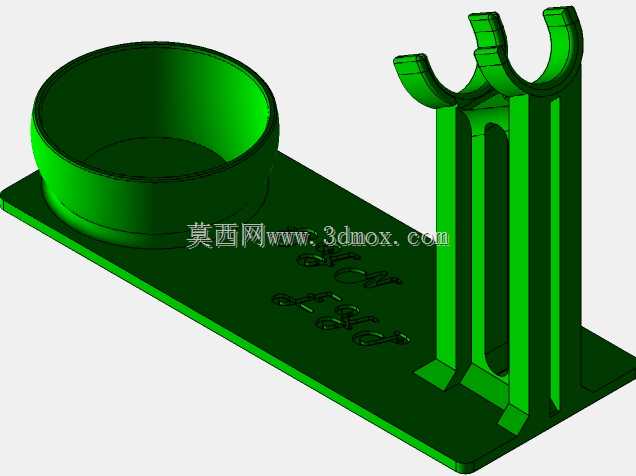

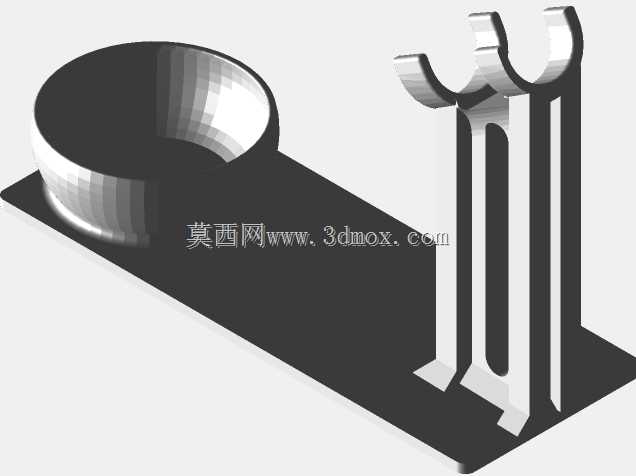

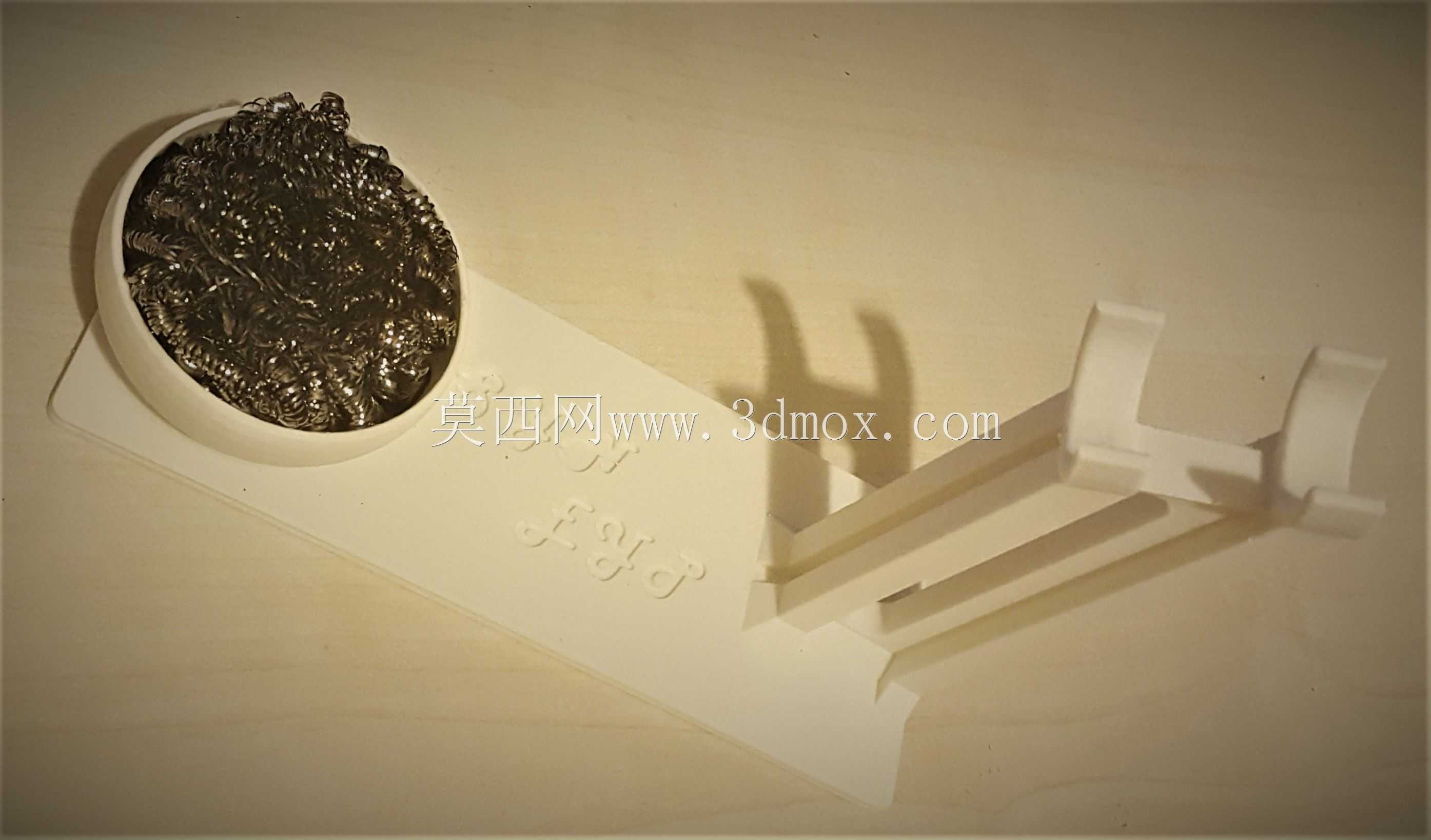

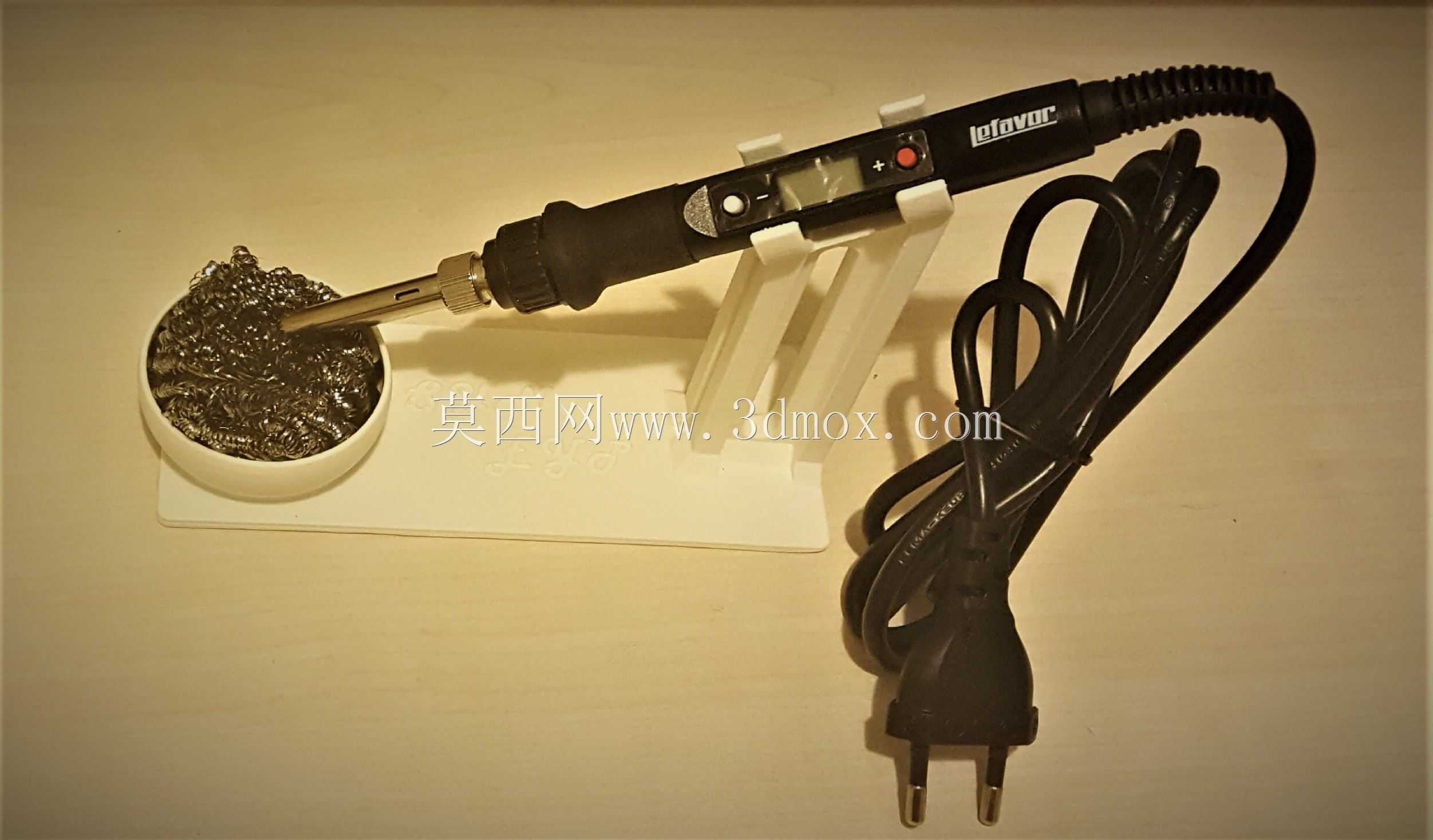

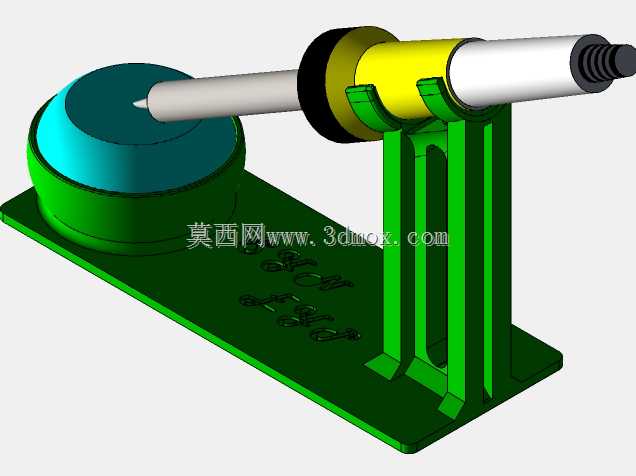

日常电子焊接作业场景中，电烙铁作为核心加热工具，其闲置状态的放置一直是工位布局需要重点考量的环节——高温烙铁头若直接接触桌面或线缆，极易造成桌面烫损、绝缘层融化甚至引发火情，同时焊锡残渣掉落也会污染工位台面。这款烙铁放置支架正是针对桌面手工焊接场景设计的辅助工装，适配常见的手持调温电烙铁使用。从功能布局来看，支架主体采用倾斜承托结构，根据手持电烙铁的重心分布设计了两处支撑卡位，分别对应烙铁手柄中部与烙铁头根部位置，确保烙铁放置时呈头低尾高的倾斜姿态，既避免烙铁头高温区域朝向操作人员，也能让烙铁上残留的液态焊锡自然流向端部的残渣收集区域，不会顺着手柄倒流腐蚀按键或线缆。端部集成的半圆槽式残渣收集区，可直接放置耐高温清洁海绵或焊锡丝清洁用的钢丝球，焊接过程中无需额外挪动支架即可完成烙铁头挂锡、清洁操作，减少作业过程中的动作幅度，提升小批量焊接、返修作业的操作效率。设计阶段充分考虑了3D打印的工艺特性，整体采用无支撑的薄壁结构，壁厚均匀控制在1.8-2.2mm区间，既保证PLA材质打印后的结构强度，避免长期承托烙铁出现受热变形，也尽可能减少打印耗材的用量。支架底部设计为整面平底结构，与桌面接触面积充足，放置时无需额外固定即可保持稳定，不会因取放烙铁的外力出现滑移。安装边界方面，整体占用桌面投影面积较小，可放置在焊台侧边、工作台角落等闲置区域，不会占用焊接操作的核心工作面；承托卡位的开口尺寸适配直径20-28mm的常见手持电烙铁手柄，无需额外调整即可兼容多数民用级、工业级手持电烙铁使用，同时预留了线缆避让空间，烙铁放置时电源线可自然垂落，不会出现线缆弯折、被高温区域烘烤的问题。结构上没有多余的活动部件，长期使用无需维护，打印完成后去除毛边即可直接投入使用，适合电子维修工位、创客空间、电子组装生产线旁的临时焊接点位配置，也可作为个人DIY焊接工位的基础配套工装使用。
