双缸驱动剪叉式液压升降作业平台结构

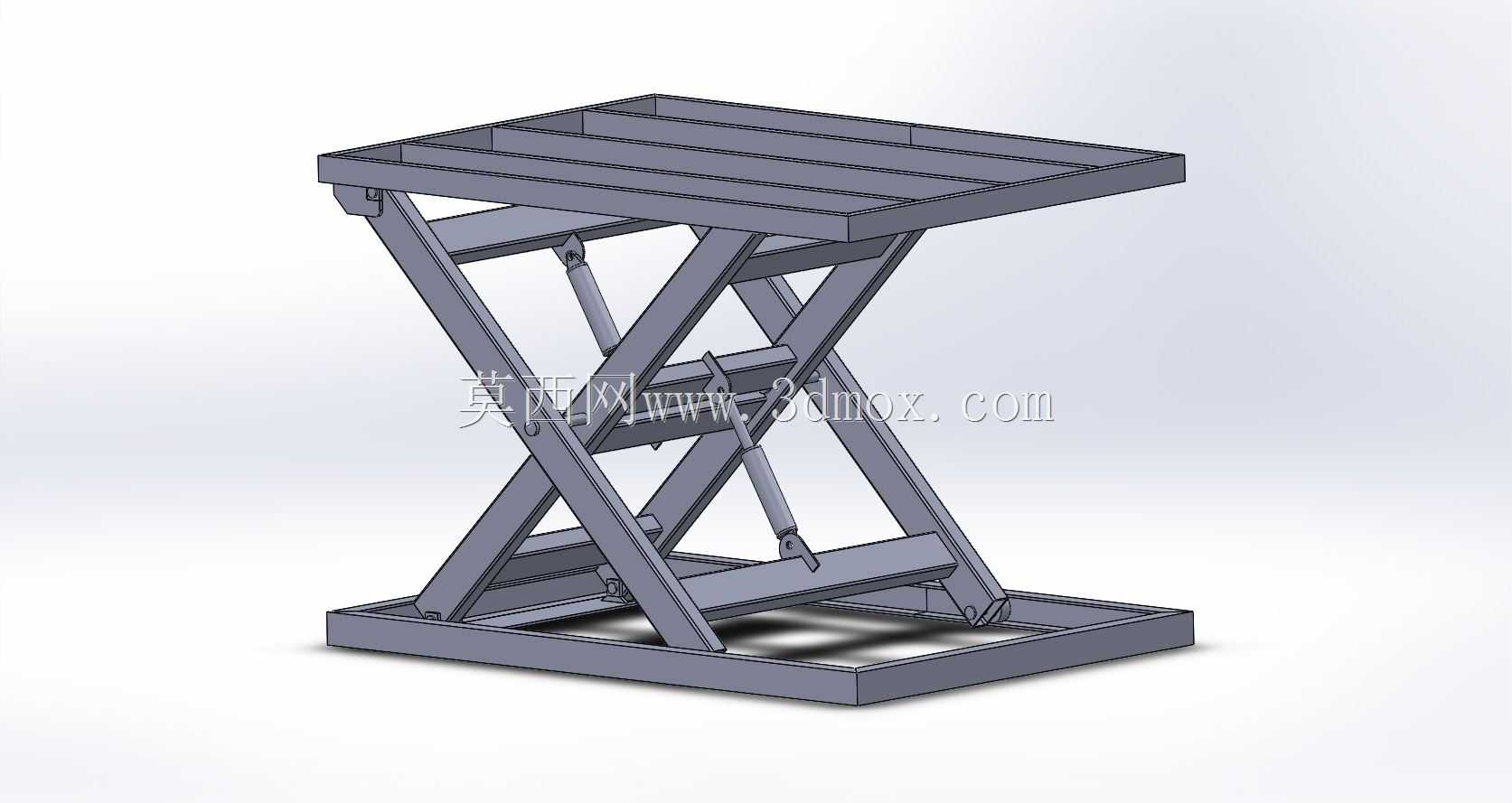

这款剪叉式升降结构的设计，最初是针对车间内固定工位的物料举升、轻型设备检修登高场景做的适配，区别于移动式剪叉升降机，该结构采用上下双层矩形焊接框架作为承载基底，底部框架预设了地脚螺栓安装孔位，可直接固定在混凝土地面或流水线侧方工位，不需要额外做移动轮组与支撑支腿的结构设计，整体安装边界控制在长1200mm、宽800mm的矩形区域内，完全适配多数中小型生产车间的工位间距要求，不会占用过多通行空间。

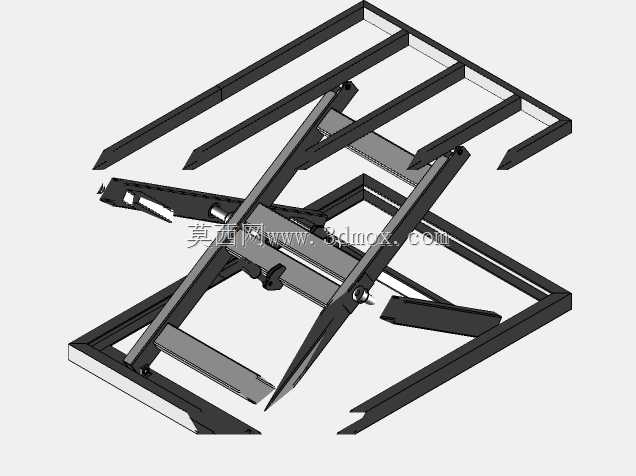

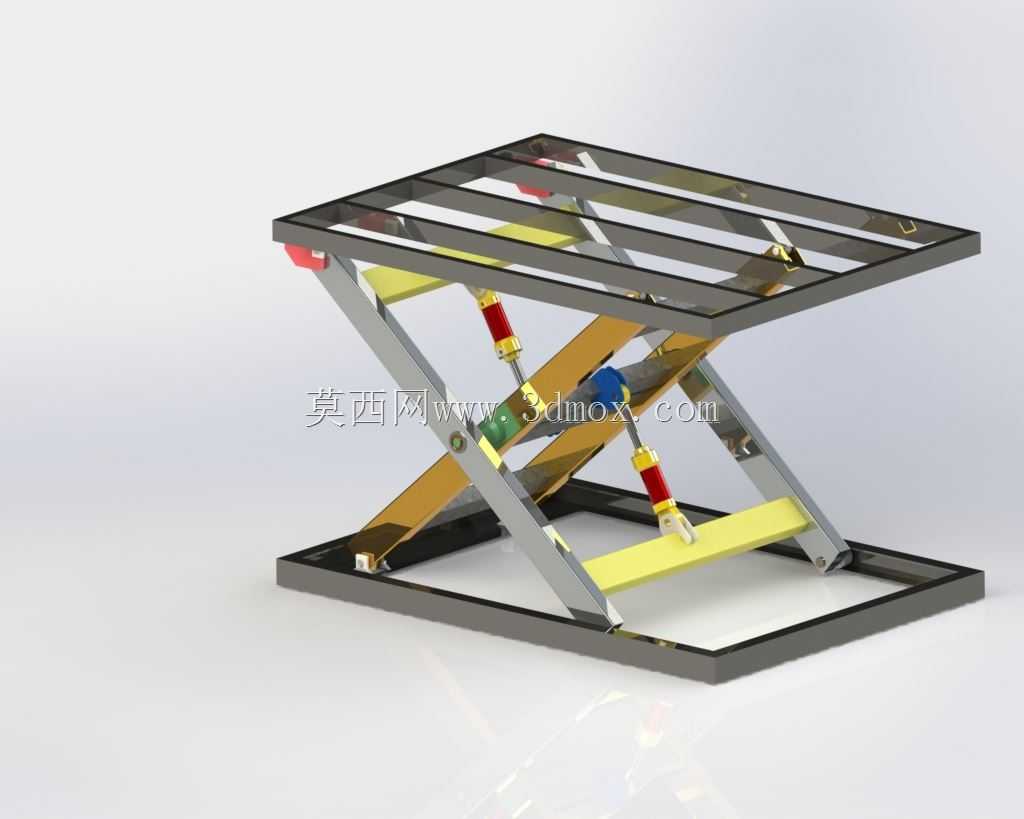

从功能特性来看，该结构采用两组对称布置的液压油缸作为动力输出单元，油缸铰接点布置在剪叉臂的中段受力节点上，相比传统单缸驱动的结构，双缸对称布局可以抵消单侧举升带来的偏载力矩，即使平台上放置的物料重心偏离中心位置150mm范围内，也不会出现剪叉臂卡滞、平台倾斜的问题，举升过程的平稳性更优。剪叉臂采用矩形型钢焊接成型，臂与臂之间的铰接点都配置了自润滑铜套，长期往复举升作业时不需要频繁加注润滑脂，维护成本更低，铰接销轴做了调质热处理，表面硬度达到HRC28-32，抗剪切、抗磨损性能可以满足日均30次以上举升作业的使用强度。

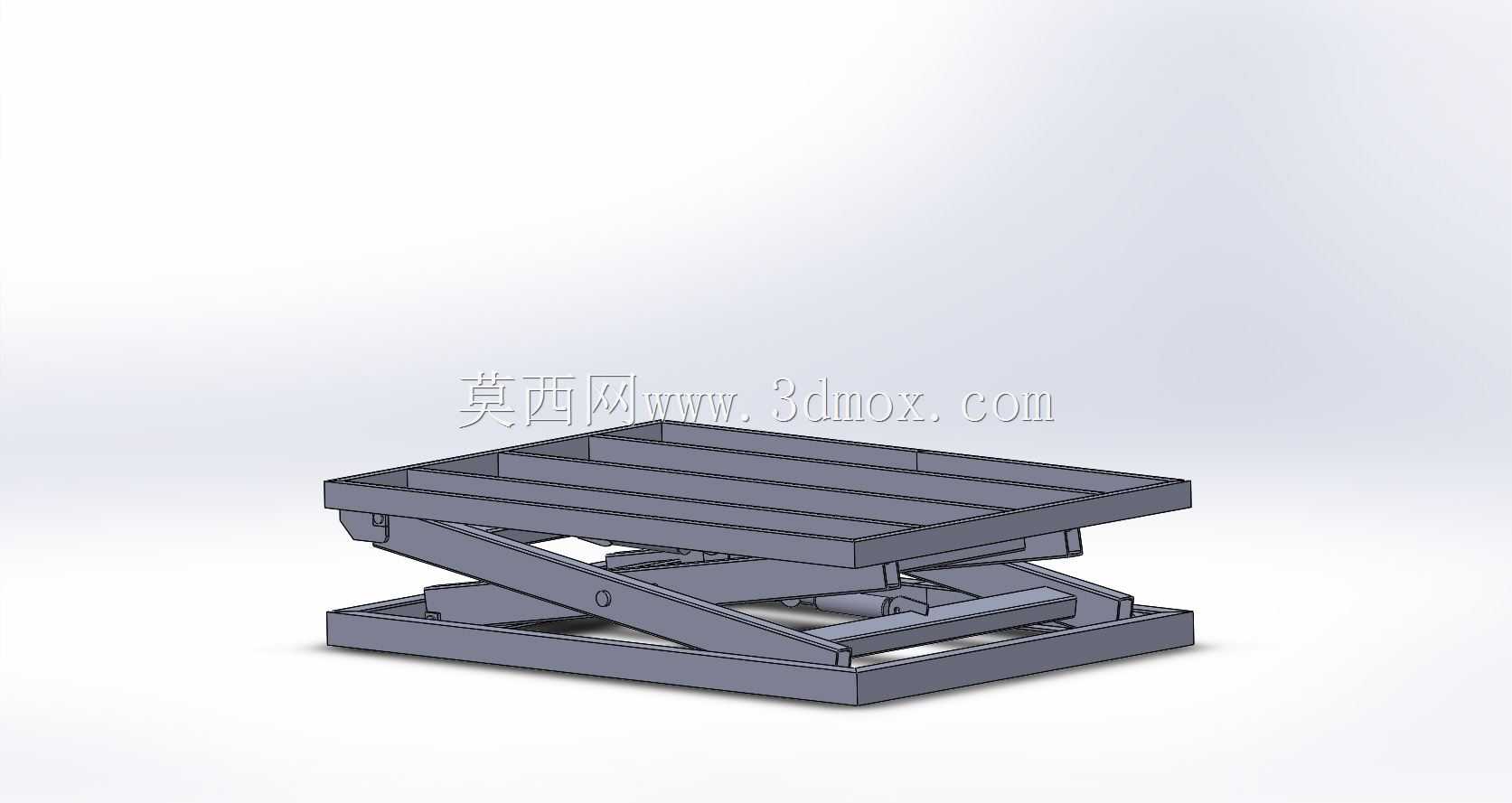

顶部承载平台采用型钢焊接框架搭配花纹钢板铺面，平台四周预留了护栏安装螺孔，用户可以根据实际使用需求加装可拆卸式防护护栏，避免登高作业时人员或物料滑落，平台最大举升高度可以达到1200mm，最低位高度控制在220mm，不需要开挖地坑就可以实现低位进料，适配手动液压叉车、轻型周转车直接上下平台，不需要额外配置斜坡过渡板。

设计过程中特意对剪叉臂的受力做了有限元校核，在额定1吨负载的工况下，剪叉臂的最大变形量控制在0.8mm以内，完全满足结构刚度要求，不会出现举升过程中平台晃动感明显的问题。液压管路采用硬管加软管的组合布置方式，硬管沿剪叉臂内侧走线固定，避免举升过程中管路被夹碰磨损，油缸进出油口配置了液压锁，即使出现管路突发泄压的情况，平台也会锁定在当前位置，不会出现快速下坠的安全隐患。

这类结构除了车间工位举升使用外，还可以适配仓储库区的货位高度调节、自动化生产线的工位高度匹配、小型设备组装时的作业高度调整等场景，整体结构没有复杂的异形加工件，所有零部件都可以采用常规型材、标准件加工组装，生产制造成本偏低，后期维护更换配件也很容易采购，不需要定制特殊规格的零部件。上下框架的导向滑块采用尼龙材质，在剪叉臂伸缩过程中可以沿着框架内侧的导向面滑动，避免金属直接摩擦产生异响与磨损，同时也能限制剪叉臂的横向窜动，进一步提升举升过程的稳定性。
