叉车配套起重吊臂作业装置结构设计

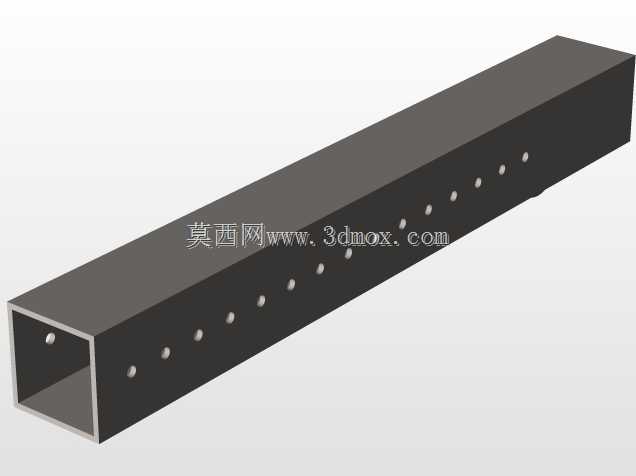

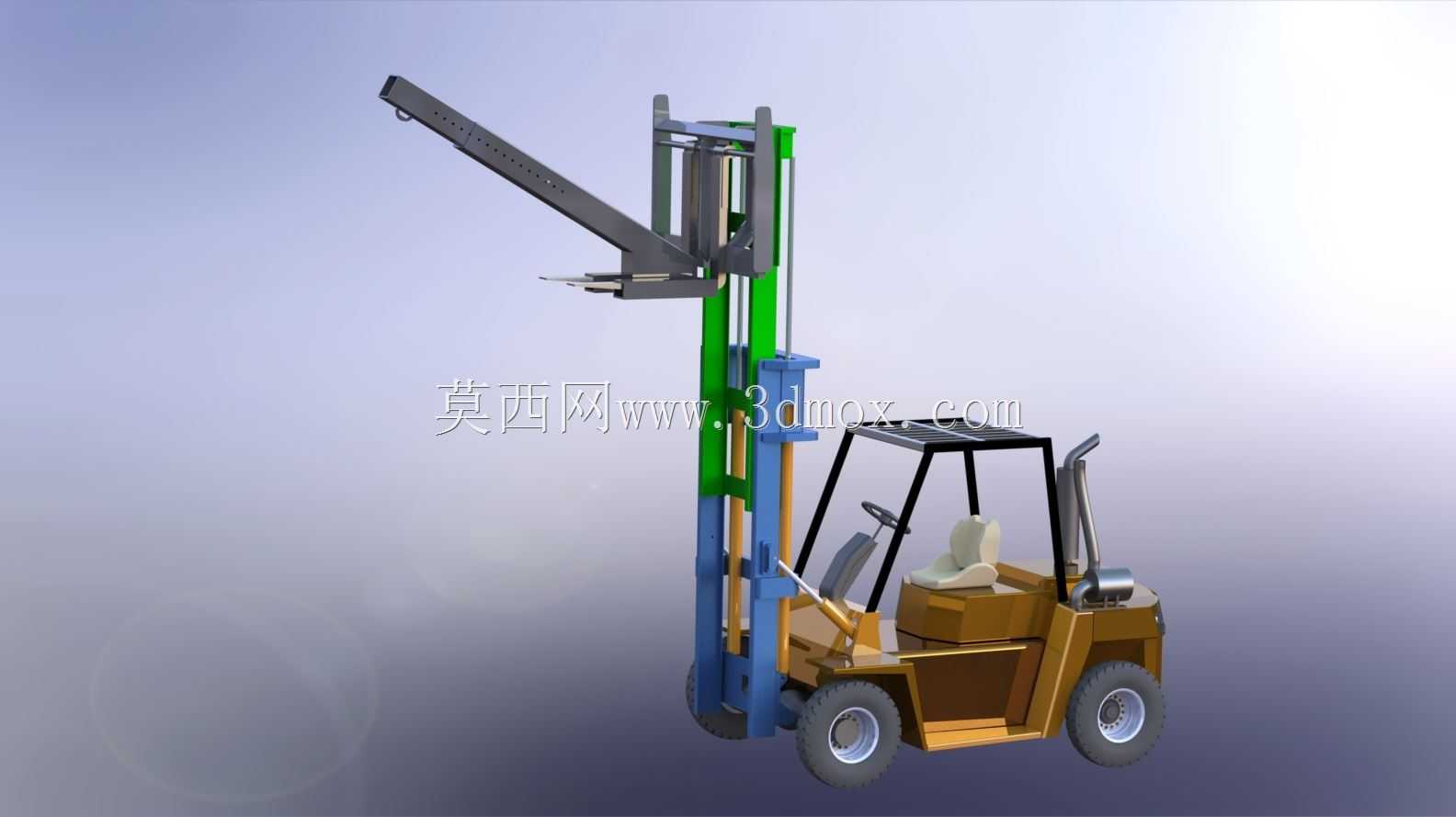

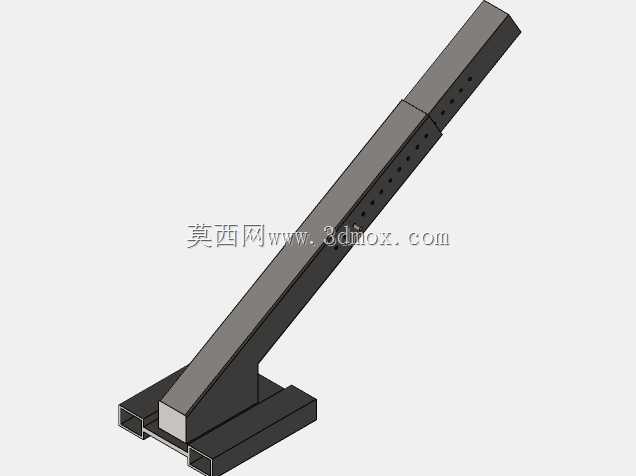

这款叉车配套的起重作业附件，是针对常规叉车货叉作业场景局限开发的拓展属具，主要应用在厂区内部重型零部件转运、仓储高位重型货物吊装、设备安装现场短距离重物移位、物流园区散件重型货组的装卸作业场景，能够在不额外配置独立起重设备的前提下，让常规平衡重式叉车获得小吨位直臂起重作业能力，大幅降低中小作业场景的设备投入成本，同时解决狭窄作业空间内大型起重机无法进入、作业动线受限的痛点。从实际用途来看，该附件可以替代传统小型随车吊、手动悬臂吊完成1-3吨级重物的垂直起升与短距离水平移送，尤其适合机械加工车间内机床上下料的重型工件转运、建材仓库内长型管材与型材的高位堆垛、厂区设备检修时重型零部件的吊装对位，相比常规货叉只能完成托盘货物的水平托举搬运，这款起重附件通过吊点结构的设计，能够完成无托盘异形重物、带吊耳的工件、长尺寸物料的吊装作业，拓展了叉车的作业覆盖范围。在功能特性上，该附件采用快装式结构与叉车原有门架的货叉架进行匹配安装，不需要对叉车原有结构进行焊接、打孔等破坏性改装，安装时仅需将附件的连接卡座对准货叉架的挂接槽位，插入安全锁销即可完成固定，单人即可在十分钟内完成安装与拆卸，不会影响叉车原有货叉的正常使用切换；吊臂主体采用多档位调节孔设计，可根据作业的起重量需求、作业半径需求调整吊臂的伸出长度，不同伸出长度对应不同的额定起重量，避免超载作业带来的安全风险；吊臂末端设置有标准吊耳接口，可直接搭配卸扣、吊装带、吊钩等常规吊具使用，适配不同类型的重物吊装需求；门架连接部分保留了叉车原有的门架升降、前倾后仰的动作功能，可配合门架的动作完成重物的起升高度调整、吊装对位时的角度微调，作业灵活性更强。从设计思路来看，这款附件的开发完全基于现有常规平衡重式叉车的承载能力边界进行匹配，整体结构采用高强度低合金钢材焊接成型，在保证结构强度满足额定载荷下抗弯、抗扭需求的前提下，尽可能控制附件自身重量，避免附件自重过大占用叉车过多的承载配额；结构受力点完全对齐叉车原有货叉架的受力承载位置，不会对叉车的门架结构、液压系统造成额外的偏载损耗，同时在设计时充分考虑了叉车的载荷中心距要求，吊臂伸出后的载荷中心与叉车额定载荷中心匹配，避免因载荷前移导致叉车翘头、倾翻的安全隐患；整体结构没有额外配置独立的液压、电气系统，完全依托叉车原有门架的升降液压系统完成动作，不需要额外取能、不需要改装叉车的液压管路，大幅降低了改装成本与后期故障点。在外形尺寸与安装边界上，该附件安装后整体宽度与叉车原有货叉架宽度保持一致，不会超出叉车车身的宽度边界，能够保证叉车在原有通道宽度内正常通行，不会因为加装附件导致通行所需的通道宽度增加；吊臂收回状态下的前端伸出长度小于常规货叉的前端伸出长度，在不进行吊装作业、收回吊臂的状态下，不会影响叉车在狭窄空间内的转弯、对位操作；安装时的连接挂点尺寸完全匹配市面上主流2-3.5吨级平衡重式叉车的货叉架挂接尺寸，挂接槽的间距、挂板的厚度都符合通用叉车属具的安装标准，不需要针对特定品牌型号的叉车做定制化调整，适配性较强；吊臂最大伸出长度控制在叉车前方载荷允许的最大半径范围内，在最大伸出长度下的额定起重量匹配叉车的纵向稳定性要求，同时吊臂的最大起升高度与叉车原有门架的最大起升高度保持一致，不会额外限制门架的升降行程，能够充分利用叉车原有的起升高度能力完成高位吊装作业。
