35mm孔径夹壳式刚性联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-12-12 ID:844204
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计
  • 35mm孔径夹壳式刚性联轴器结构设计

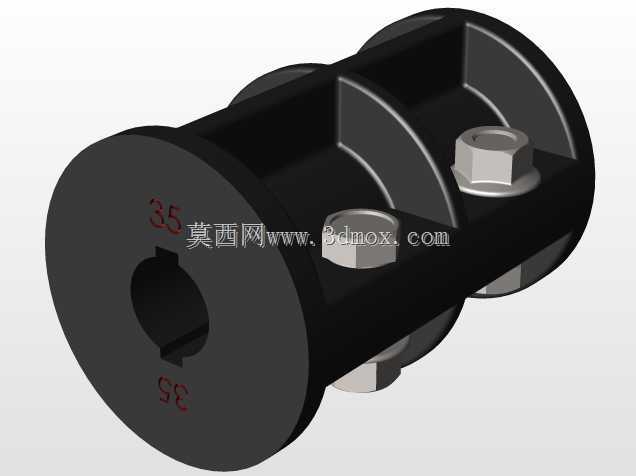

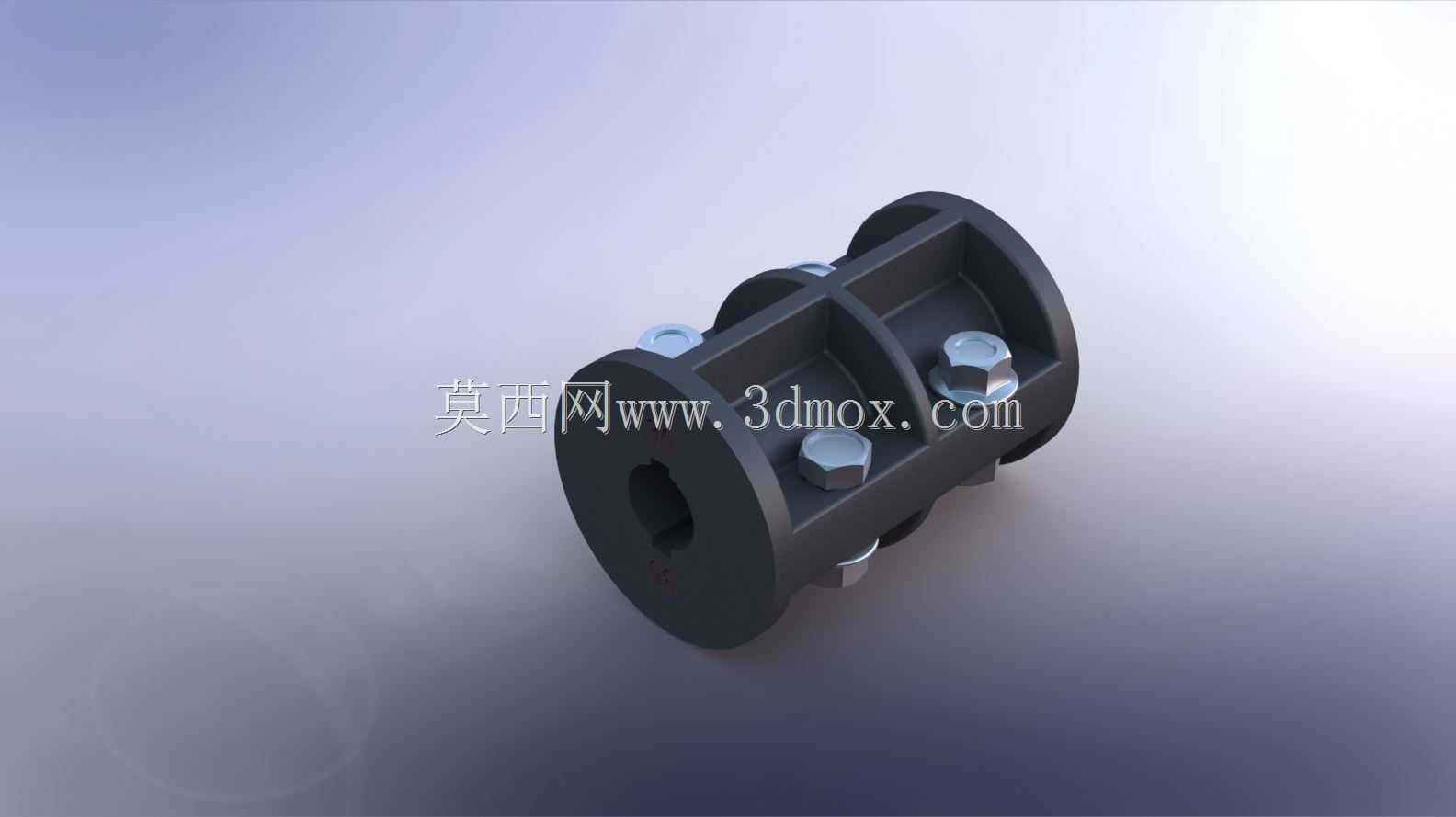

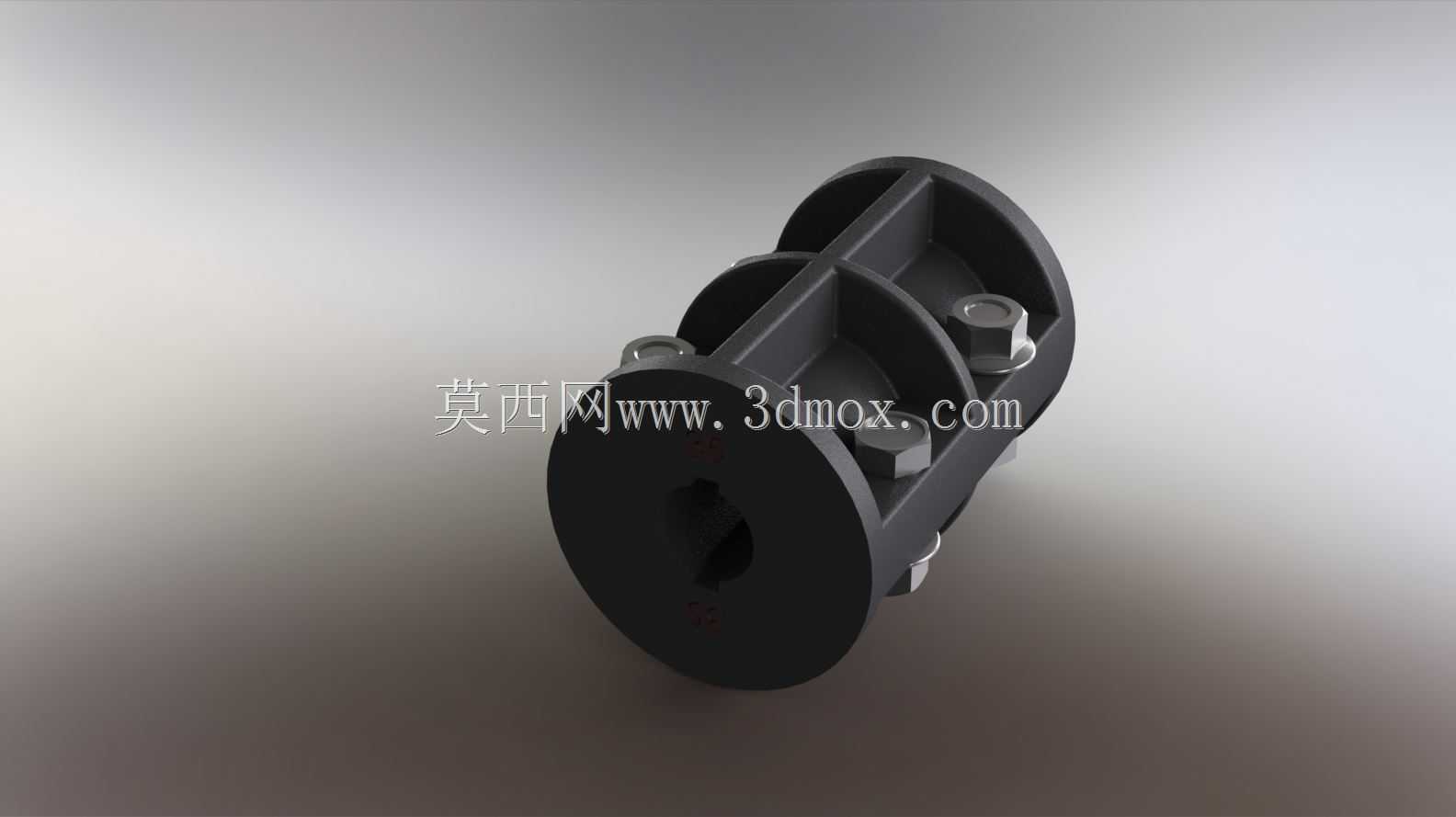

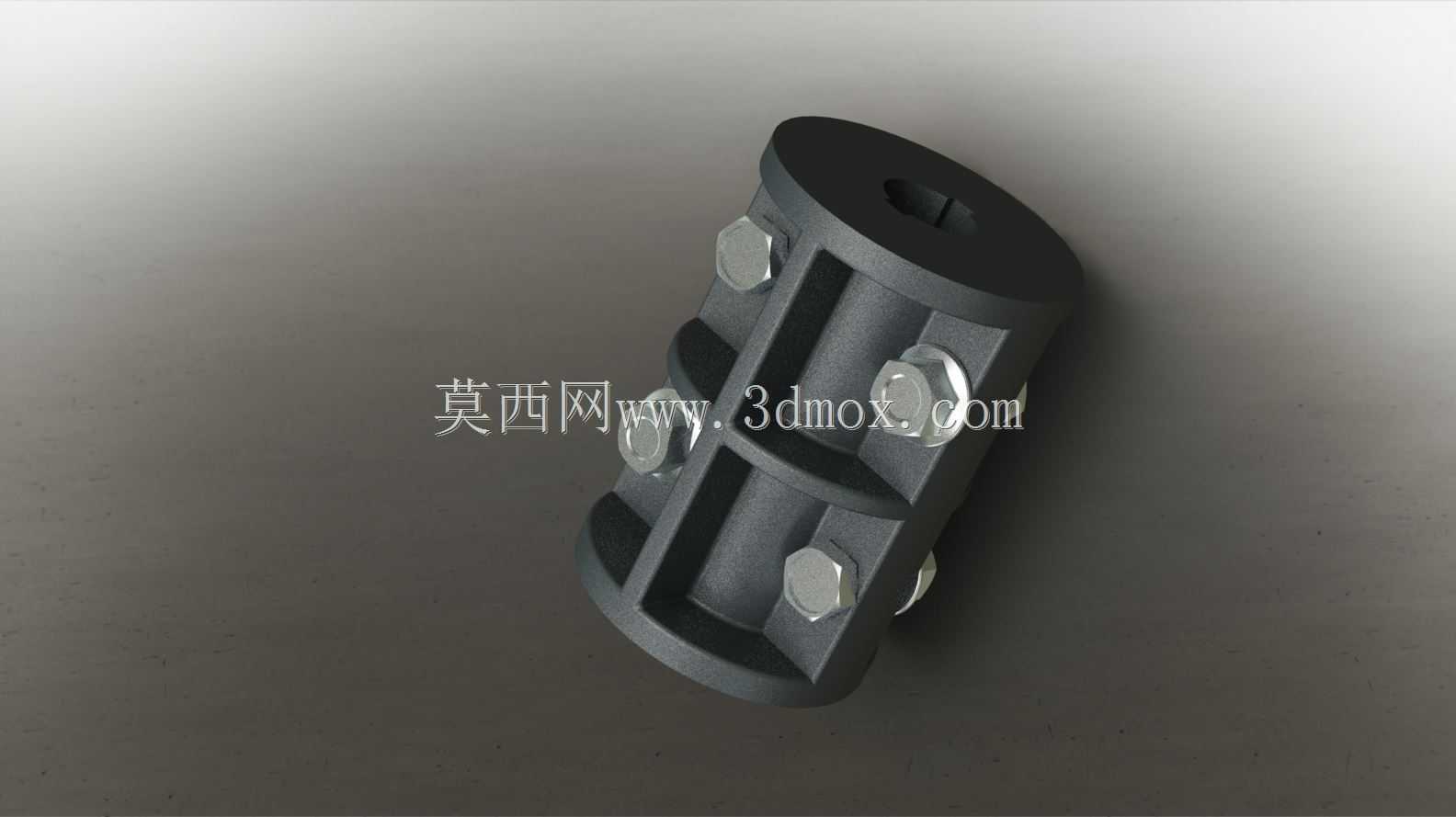

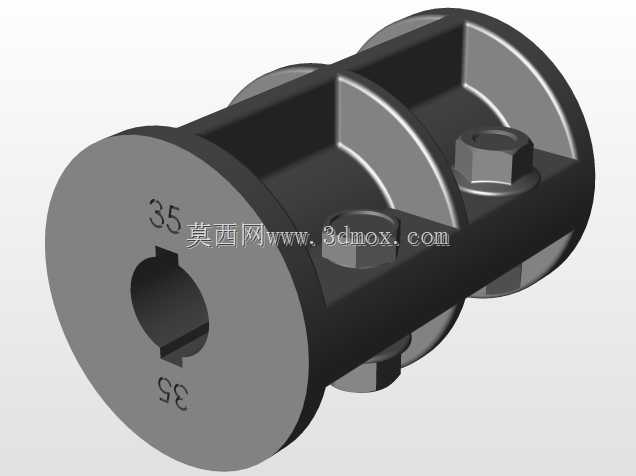

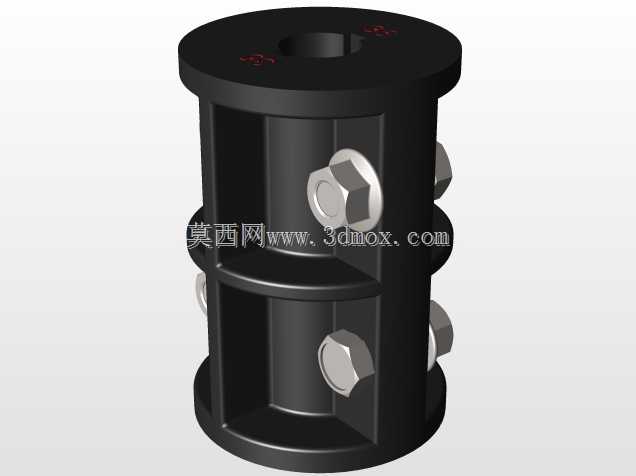

  夹壳式刚性联轴器作为轴系传动中常见的刚性连接部件,主要应用在对中精度要求较高、载荷平稳无剧烈冲击的传动场景中,常见于中小型输送设备、轻工机械、普通机床辅助传动、仪表类设备的动力传递环节,这类场景下两连接轴的安装对中精度能够得到较好保证,不需要通过联轴器补偿径向、角向与轴向偏差,依靠刚性连接实现扭矩的无间隙传递。这款35mm孔径的夹壳刚性联轴器,采用上下对开的分体夹壳结构,整体为圆柱状构型,沿轴向分为三段螺栓锁紧位,每段锁紧位沿圆周方向均匀布置锁紧螺栓,通过螺栓预紧力让上下夹壳抱紧两侧的连接轴,实现轴与联轴器的无键或者键连接固定,相比整体式刚性联轴器,夹壳结构的安装拆卸不需要轴向移动两端的传动设备,只需要松开锁紧螺栓即可完成联轴器的拆装,现场维护的便利性大幅提升,尤其适合两端轴已经完成定位、不具备轴向挪动空间的安装场景。

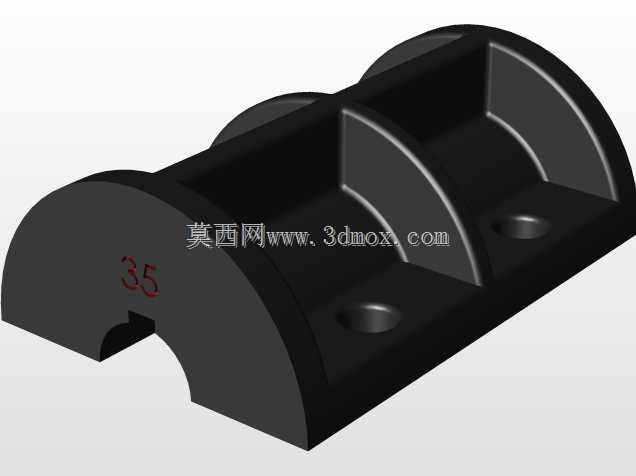

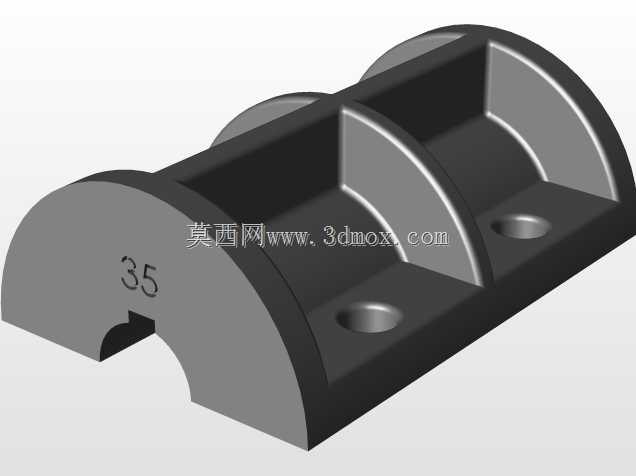

  从设计思路来看,这款联轴器的夹壳内壁与轴接触面做了贴合精度设计,当螺栓施加额定预紧力时,夹壳内壁与轴表面的接触面积能够达到90%以上,既可以通过接触面的摩擦力传递扭矩,也可以配合轴上的键槽实现平键连接,进一步提升大扭矩传递下的连接可靠性,避免传动过程中出现轴与联轴器的相对滑动。夹壳外部的加强筋结构沿轴向布置,在螺栓锁紧位之间形成凸起的加强结构,既能够提升夹壳整体的结构刚度,减少螺栓锁紧时夹壳的形变,让抱紧力更均匀地分布在轴接触面上,也能在一定程度上减轻联轴器整体重量,降低轴系转动过程中的额外惯量。

  安装边界方面,这款联轴器适配轴径为35mm的传动连接,整体外径根据扭矩传递需求做了匹配设计,安装时需要保证两连接轴的同轴度误差控制在刚性联轴器允许的范围内,避免因对中偏差过大导致轴系产生附加弯曲载荷,加剧轴承与轴的磨损;螺栓锁紧时需要按照对角顺序逐步拧紧,保证每个螺栓的预紧力一致,避免单侧受力过大导致夹壳偏斜,影响抱紧效果。在实际使用场景中,这类刚性联轴器不具备补偿偏移的能力,因此对安装基座的刚度、轴系的对中精度有较高要求,通常应用在转速不高、载荷平稳的传动链路中,比如小型搅拌设备的动力输出端与搅拌轴的连接、定速输送辊道的辊子轴与动力轴的连接、普通阀门驱动装置的动力传递环节,这类场景下轴系工作过程中不会产生较大的位置偏移,刚性连接能够保证扭矩传递的同步性,不会出现传动滞后的问题。

  相比弹性联轴器,夹壳式刚性联轴器结构简单,制造维护成本低,没有易损的弹性元件,在工况稳定的场景下使用寿命更长,不需要定期更换弹性部件;同时其结构对称,转动惯量均匀,在额定转速下运行时不会产生额外的不平衡力,传动稳定性较好。设计过程中需要重点核算夹壳的壁厚、螺栓的规格与数量,保证在额定扭矩下夹壳的应力在材料许用范围内,螺栓的预紧力能够提供足够的抱紧摩擦力,同时要校核键连接的挤压强度,当传递扭矩超过摩擦力传递上限时,平键能够承担额外的扭矩载荷,避免连接失效。夹壳的分体结合面需要做平整加工,保证上下夹壳合模后结合面没有明显缝隙,避免螺栓锁紧时出现应力集中,导致夹壳局部受力过大产生裂纹。另外,联轴器的两端轴孔入口处做了微小的倒角处理,既方便安装时轴的导入,也能避免安装过程中孔口锐边划伤轴表面,影响配合精度。在选型应用时,需要根据传递的额定扭矩、轴径、安装空间尺寸确认联轴器的规格是否匹配,这款35mm孔径的夹壳联轴器适配的轴径公差通常采用过渡配合,既保证安装的便利性,也能避免配合间隙过大导致传动过程中出现冲击。对于需要正反转切换的传动场景,刚性夹壳联轴器的无间隙传动特性能够保证正反转切换时没有回差,传动精度更高,适合对传动同步性有一定要求的中低速传动场合。
