24齿圆柱直齿小齿轮传动结构设计

　　在常规机械传动系统的布局中，小齿轮往往是动力输入端的核心承载零件，多数工况下与大尺寸配对齿轮啮合实现减速增扭，少数增速传动场景中则作为从动端匹配高速轴的转速要求。这款齿数为24的直齿圆柱小齿轮，适配常规开式、半开式传动场景，也可在封闭减速箱内作为高速级传动件使用，常见于轻工输送设备、小型机床进给机构、农用机械传动单元、自动化生产线的动力传递工位，能在中等载荷、恒定转速的工况下保持稳定的啮合状态，不会出现斜齿轮传动附带的轴向力问题，对支撑轴承的选型要求更低，适配常规深沟球轴承即可满足径向承载需求。

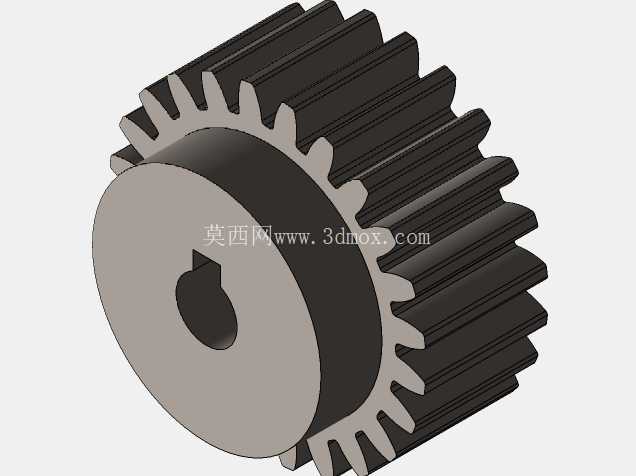

　　从设计逻辑来看，24齿的齿数选择避开了根切临界齿数，不需要进行变位修正就能保证齿形完整，齿根过渡曲线平滑，不会出现应力集中的薄弱区域，对于常规模数匹配的配对齿轮，重合度能保持在1.2以上，啮合过程中至少有一对轮齿处于接触状态，传动过程不会出现卡顿、冲击的问题，运行噪音控制在可接受范围内。齿面的结构设计上，轮齿沿轴向等宽分布，齿顶做了微小的倒角处理，装配过程中不会因为边缘毛刺刮伤配对齿面，也能减少啮合初期的点蚀风险。

　　中心的轴孔为通孔设计，孔壁预留了键槽安装位置，可匹配普通平键实现与传动轴的周向固定，传递额定扭矩时不会出现轴与齿轮的相对转动，轴孔与齿顶圆的同轴度公差控制在IT7级范围内，装配后径向跳动量小，高速运转时不会产生额外的离心振动。安装边界方面，这款小齿轮的轴向定位可通过轴肩与轴用挡圈配合实现，不需要额外设计复杂的定位结构，齿顶圆与周边箱体、护罩的安全间隙预留5mm以上即可，不会出现运转过程中剐蹭周边结构件的问题。在实际选型匹配过程中，需要注意配对齿轮的模数、压力角参数完全一致，中心距按照两齿轮分度圆半径之和进行装配调整，齿侧间隙控制在0.1-0.2mm之间，既可以补偿热膨胀带来的尺寸变化，也能储存少量润滑脂，减少齿面的磨损速率。

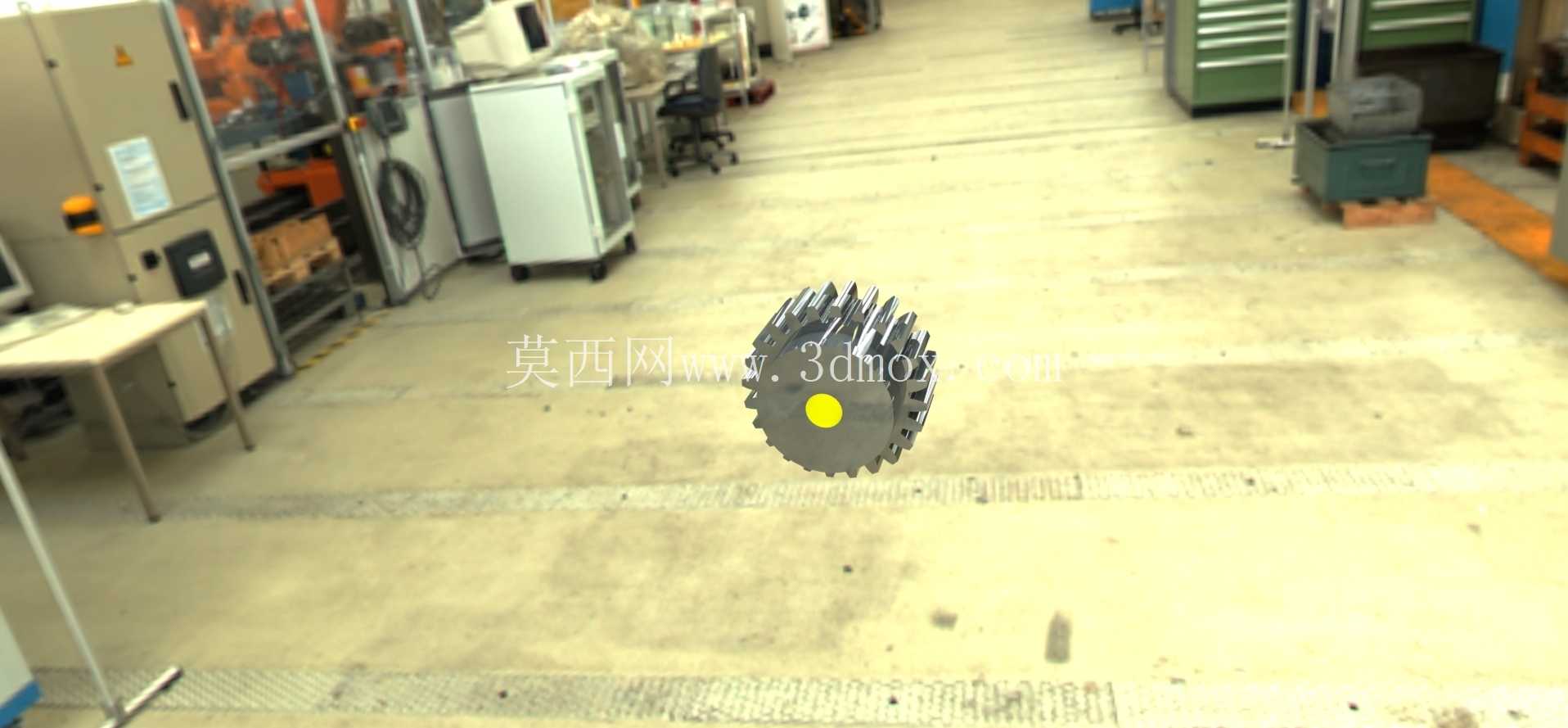

　　日常运维过程中，开式传动场景下定期涂抹润滑脂即可，封闭箱体内则适配齿轮油进行飞溅润滑，齿面硬度经过常规调质处理后，能应对中等冲击载荷的工况，不会出现轮齿折断的失效问题。不同于精密行星齿轮箱内的高精度齿轮，这款小齿轮的加工精度适配普通滚齿加工工艺即可达到要求，不需要后续的磨齿工序，加工成本更低，适合批量应用在对传动精度要求不是极高的通用机械设备上，替换维护也十分方便，不需要复杂的专用工装就能完成拆装更换。建模过程中，齿形采用标准渐开线轮廓生成，齿根圆角按照标准规范设置，还原了实际加工后的齿根过渡形态，装配仿真时可以模拟真实的啮合传动过程，验证运动干涉情况，也能用于后续的有限元强度校核，计算不同载荷下的齿面接触应力与齿根弯曲应力，为实际选型提供数据参考。
