双桶重载鼓式液压升降举升机构

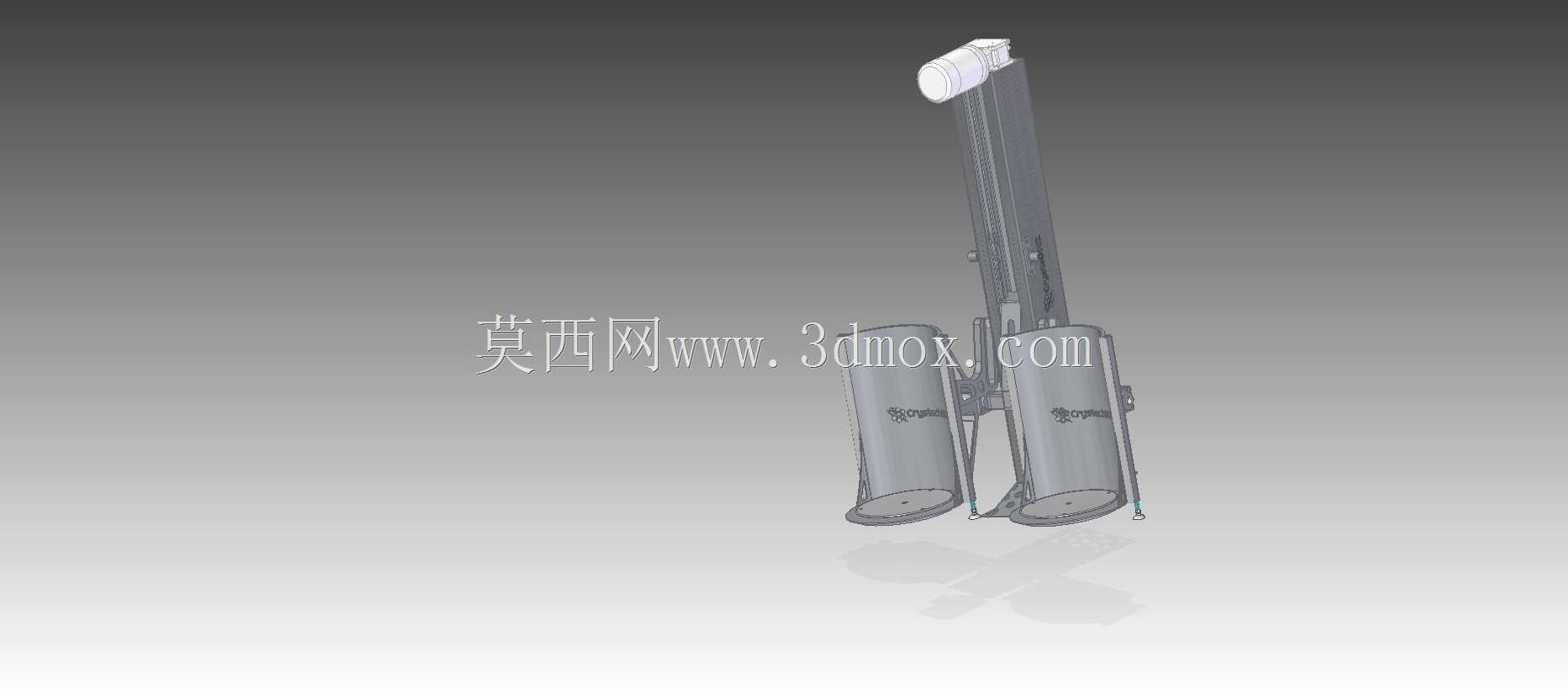

　　这套鼓式升降举升机构的三维结构，面向产线末端桶装物料的短距离高位转运场景开发，常见于化工原料车间、食品配料工段、润滑油调和线以及废液回收工位，用来把两个满载的圆柱桶从地面托盘位置抬升到后续投料、翻转或者接驳输送设备的对接高度。现场作业里，桶装物料单桶满重常达到数百公斤，人工配合手动液压车只能完成水平移位，无法稳定把桶体抬升到投料口高度，传统单立柱吊具又需要额外挂钩、捆扎，对位耗时久，还容易在起吊过程中出现桶体摆动，这套机构直接把双桶承载托架和竖直升降导向做成一体化结构，省去了额外吊具挂载的步骤。

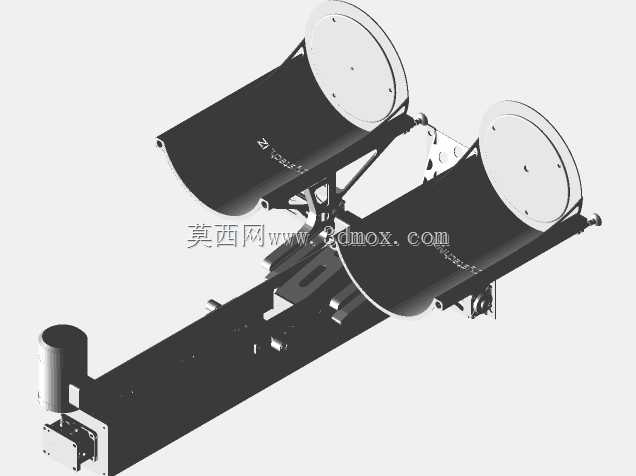

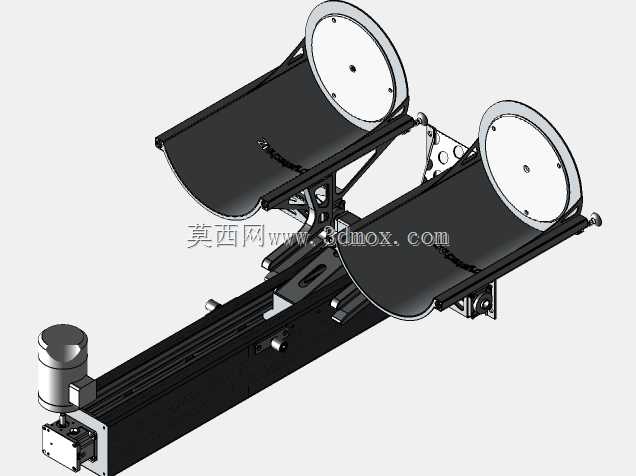

　　从结构布局来看，整套设备的底部是两个和桶体外径匹配的弧形承托座，承托座内侧做了和桶身下部锥度贴合的限位翻边，桶体就位之后靠自重卡在托座轮廓里，不需要额外紧固件就能限制水平方向的窜动；两个托座共同固定在下部的滑移承载架上，承载架两侧和竖直立柱的导向副配合，把举升过程的偏载力矩直接传递到立柱型材上。立柱采用长截面的箱型焊接结构，侧向伸出的驱动元件安装座布置在立柱顶端，动力输出端沿立柱轴线方向和下方承载架连接，举升时动力件拉动承载架沿导向面直线上行，全程托架保持水平姿态，不会出现单臂起升常见的倾斜卡滞。

　　设计过程里首先要核算的是双桶偏载工况：当只有一侧桶体满载、另一侧空载时，承载架会受到明显的扭转力矩，因此导向副不能只用单根直线导轨，结构里在立柱和承载架的配合位置布置了多组导向滑块，上下滑块的跨距拉开到接近总行程的三分之二，偏载产生的倾覆力矩会被分散到前后两个滑块支撑点上，避免单点受力过大导致导轨过早磨损。驱动端的选型匹配举升节奏要求，满载状态下完成全行程抬升的时间控制在数十秒区间，既满足工位节拍，也不会因为上升速度过快导致桶内液体晃动、桶体失稳。

　　安装边界方面，整套设备的占地轮廓集中在两个桶体的排布宽度范围内，不需要在车间地面铺设大面积地脚，仅需在立柱底部的安装法兰位置打膨胀螺栓固定，地面承载要求和普通重型货架工位接近；设备正上方需要预留和总行程匹配的安全净空，顶端驱动元件的外伸轮廓要避开车间顶部的风管、照明桥架。侧向操作空间只需要预留桶体推入托座的叉车作业宽度，操作人员站在设备侧位即可完成桶体就位、启动举升的操作，不需要登高作业。

　　结构细节上，托座和桶身接触的位置可以加装橡胶缓冲垫，既避免金属桶体和硬钢托座直接碰撞产生火花，也能增大摩擦阻力，防止举升过程中桶体自转。立柱的导向面预留了润滑脂加注点，长期运行时可以定期维护导向副，消除升降卡顿隐患。承载架的行程上下两端都设置了硬限位缓冲块，上升到对接高度时缓冲块吸收冲击，保证托座停位精度可以直接和上方投料设备的接口对齐，不需要二次人工对位。这套结构把双桶承载、竖直导向、动力驱动整合为独立工位单元，既可以单独作为桶装物料举升工位使用，也可以直接集成到自动配料生产线里，作为桶料提升的接驳段，适配多品种桶装物料的频繁切换作业。
