韦瑟文码头出入口闸机通道结构

　　这套三维结构呈现的是面向码头、厂区或半室外通行边界使用的出入口通道设施，整体由顶部格栅雨棚、侧向透明围护、底部导向边框以及端部通行控制区域组合而成。模型在建模时没有把设备孤立成单一箱体，而是把人员通行路径、顶部遮挡关系、侧边防护范围和现场安装边界一并纳入，能够直接用于通道方案校核、闸机选型配合以及码头入口布置推演。

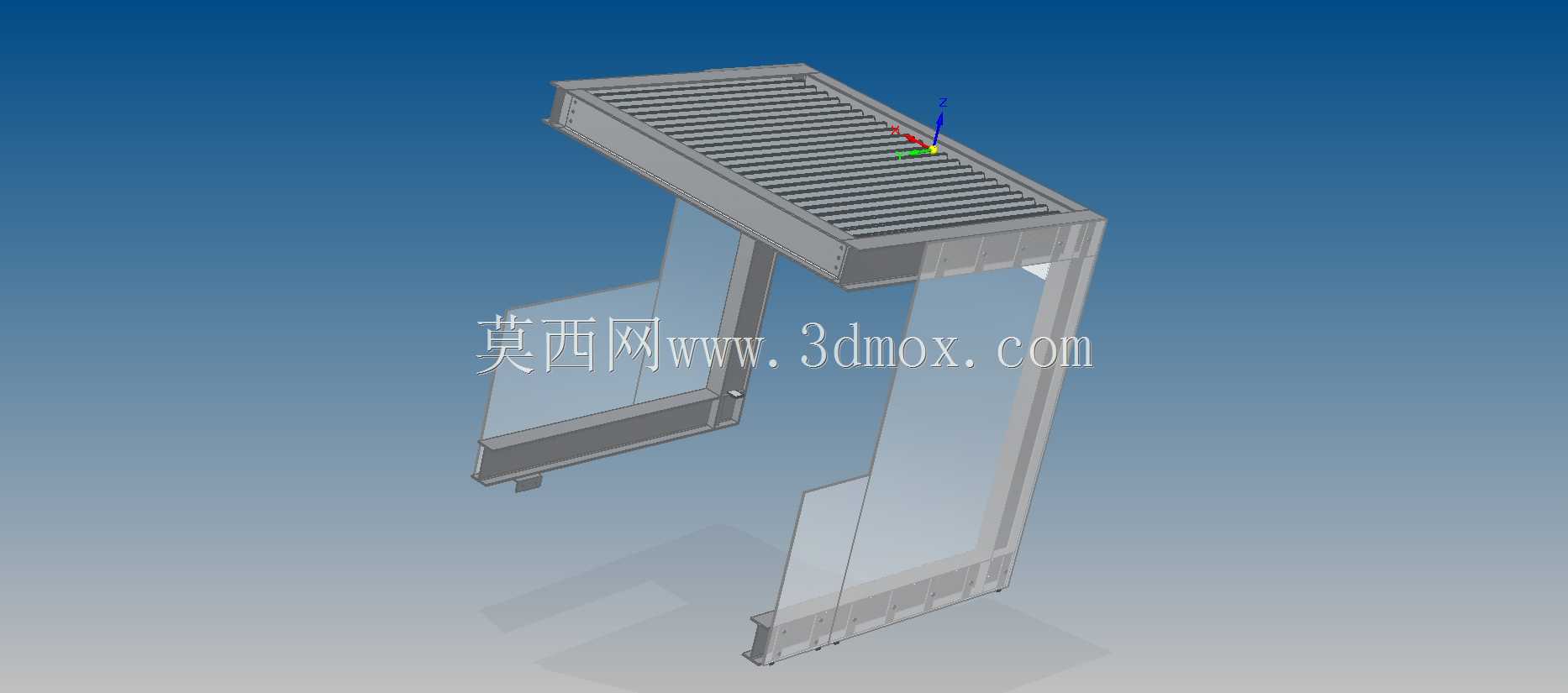

　　从实际使用场景看，码头入口往往同时面对人员通行、临时查验、风雨遮挡和设备维护等需求。顶部采用密集格栅式结构，既可以形成明显的入口标识，也能在小雨、日晒或落尘环境下为通行区域提供一定遮蔽；格栅条沿通道长度方向规则排布，杆件间距均匀，便于后期在下方补充照明、感应器件或标识牌。侧部围护使用大面积透明面板，视觉上保持通道开放，减少码头作业区域的封闭感，同时能够规范行人路线，避免斜向穿行或误入设备侧。

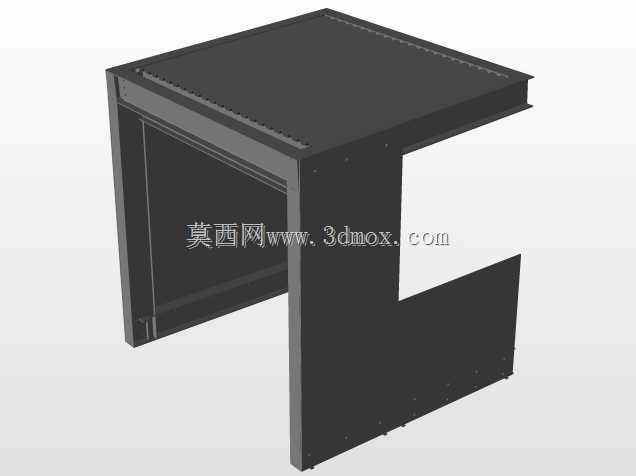

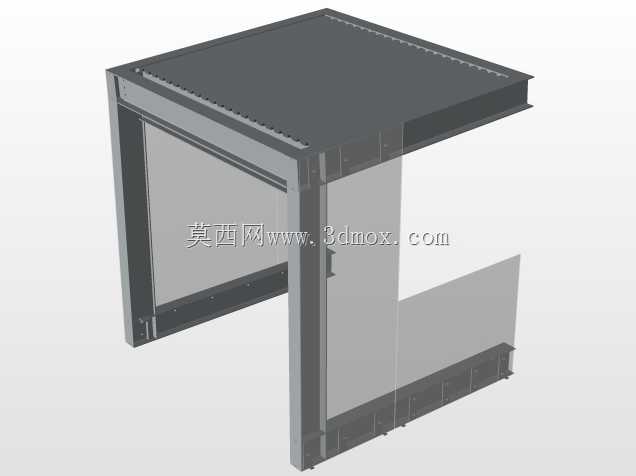

　　结构设计上，顶部框架承担雨棚和附属件的主要载荷，边框采用连续型材思路，四周形成闭合受力轮廓。格栅条嵌入框架内部，端部与横梁连接，荷载可通过两侧纵梁传递到立柱位置。侧向透明面板并非简单贴附，而是由竖向和横向边框夹持固定，底部设有导向边，能够在人员靠近时提供物理边界，也方便后期更换面板。模型中可以看到通道端部留有较低的门槛和边框过渡，这一细节对现场施工很关键：码头地面可能存在铺装高差、排水坡度或预埋管线，出入口设备需要在不大范围破坏地面的情况下完成定位。

　　通行逻辑方面，该结构适合与门禁、读卡、感应检测或查验终端配合使用。人员从开放侧进入后，顶部雨棚限定等待区域，两侧透明板收束行进方向，前端控制区完成身份确认或通行许可。若用于韦瑟文码头这类滨水场景，还需要考虑盐雾、潮湿和强风对外露金属件的影响，因此在结构深化时，顶部框架、立柱和紧固件通常应选用耐腐蚀材料或增加表面防护，透明面板则需兼顾抗冲击性和可更换性。

　　外形边界上，模型整体呈狭长通道形态，顶部覆盖范围略大于侧部围护，形成外挑遮挡。宽度方向以单人或受控双人通行为基准，不宜过宽，否则门禁约束能力下降；也不宜过窄，需保留携带工具包、小型行李或穿戴防护装备人员的通过空间。高度方向分为透明围挡和顶部雨棚两个层次，围挡高度以规范视线和身体动线为主，雨棚高度则需满足成年人直立通行以及上方传感器、灯具的安装余量。

　　安装时应优先核对立柱落点与地面预埋件的位置，顶部框架需在侧向风载下保持稳定，透明面板不能承担主要结构力，只作为围护和导向部件。格栅下方若布置检测元件，应避免金属条对感应区域形成连续遮挡；若增加照明，线缆可沿顶部边框内腔走线，在立柱处下行至控制箱。侧面板与边框之间应预留密封和减震间隙，防止码头车辆经过时产生振动噪声。

　　建模过程中，格栅、框架、透明侧板和底部导向件均按独立结构表达，便于工程师拆分钣金件、型材件、面板件和外购连接件。对于方案评审而言，这种表达方式比单纯外观模型更有价值：可以直接检查行人进入后的视线遮挡、雨棚覆盖是否越界、侧板开启维护空间是否充足，以及闸机机芯或传感器安装后是否与顶部构件干涉。整体结构强调耐用、清晰、可维护，适合码头出入口、厂区门禁通道、园区查验口等需要兼顾通行秩序与环境防护的场所。
