Rc喷气式涡轮发动机剖面结构三维设计

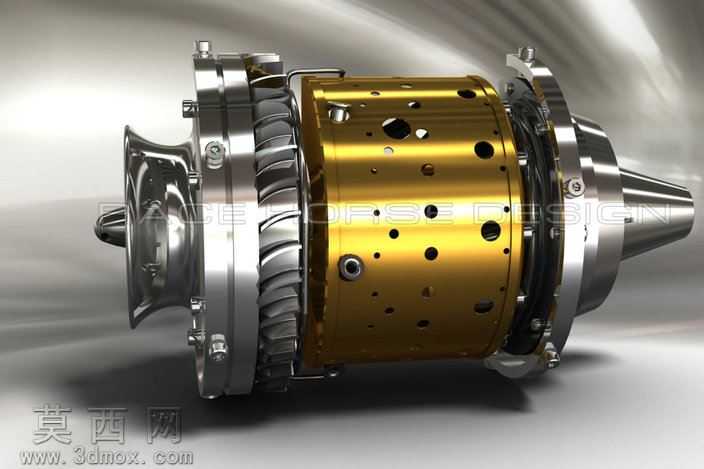

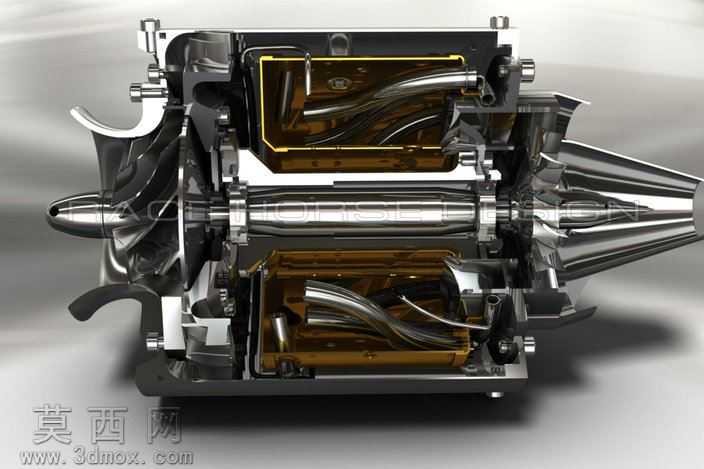

本作品为Rc喷气式涡轮发动机的剖面结构三维设计，采用三维建模软件完成全参数化建模，通过剖面展示的形式完整呈现涡轮发动机的内部构造与装配关系。建模过程中严格遵循微型涡喷发动机的真实结构比例，对进气道、压气机级组、环形燃烧室、涡轮转子、尾喷管等核心功能部件进行了精细化还原，每一处叶片的曲面造型、流道的过渡弧度、壳体的壁厚参数都经过反复校准，确保结构逻辑符合真实喷气引擎的工作原理。材质渲染阶段，针对不同部件的物理属性匹配了对应的材质效果：压气机与涡轮叶片采用抛光航空铝合金材质，还原金属冷加工后的亮面质感与切削纹理；燃烧室区域采用耐高温合金材质，表面做了高温氧化后的暗金色质感处理，搭配半透明的耐温内衬材质，直观区分不同温区的部件属性；主轴、轴承等传动部件采用高强度合金钢材质，表面做了磨削加工后的细腻哑光金属效果；外部机匣采用铸造铝合金材质，保留了铸造表面的细微颗粒质感，同时对安装边、紧固螺栓等连接结构做了细节刻画，还原真实的装配细节。结构设计上，完整还原了单转子涡喷的传动逻辑，主轴贯穿压气机与涡轮转子，轴承支撑位的结构清晰可见，燃烧室的供油管路、点火元件的布局都做了简化但符合原理的呈现，既保证了剖面展示的直观性，又没有违背真实发动机的结构逻辑。设计思路围绕教学展示与结构认知展开，采用1:1的剖面剖切形式，将原本封闭在机匣内部的核心运转部件完整展露，让观者可以清晰看到空气从进气道进入后，经压气机压缩进入燃烧室与燃油混合燃烧，高温燃气推动涡轮转动后从尾喷管喷出的完整流道走向，同时各部件的装配关系、连接方式都清晰可见，既可以作为机械结构教学的直观演示模型，也可以作为微型涡喷设计的参考原型，建模过程中对复杂曲面的处理、装配约束的设置都遵循工业级建模规范，保证模型的可编辑性与结构合理性。
