M72摩托车侧阀发动机缸体组件设计

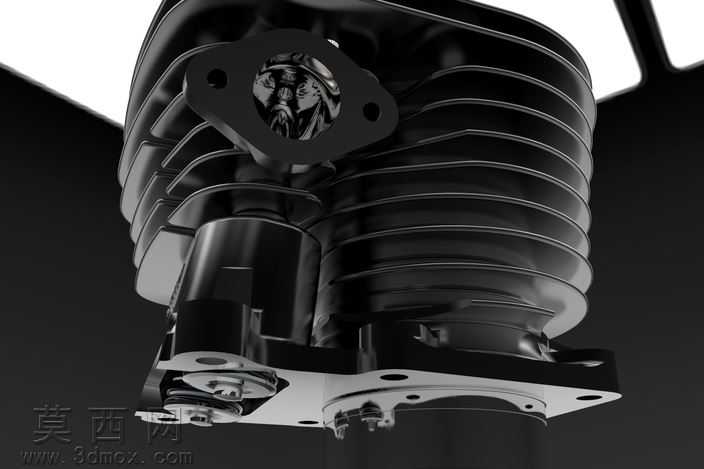

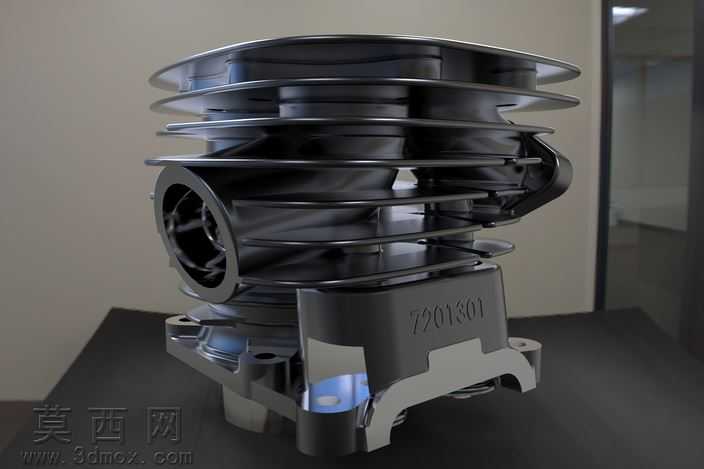

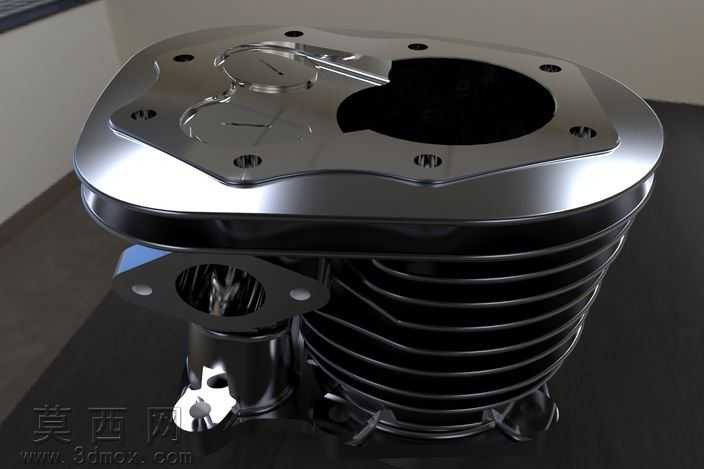

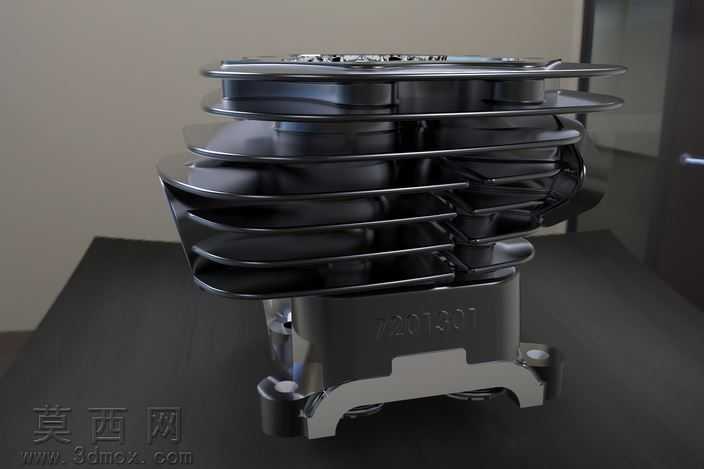

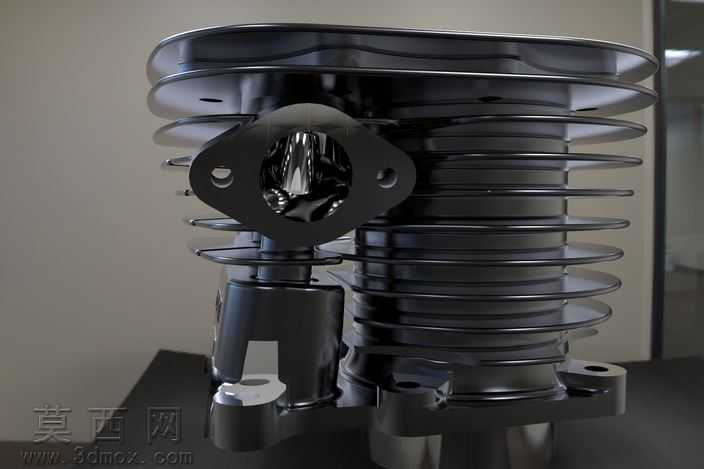

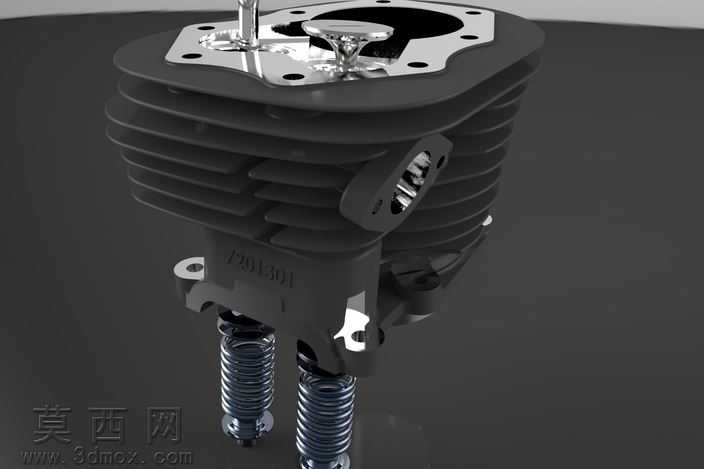

本作品为M72摩托车配套的侧阀式发动机缸体组件三维设计，建模阶段严格遵循侧阀发动机的结构特性开展，首先针对LH侧与RH侧缸体的非镜像特性进行独立结构梳理，摒弃常规对称建模的简化思路，逐一确认两侧安装孔位、散热鳍片排布、阀件安装腔的位置差异，保证两侧缸体装配后可精准匹配曲轴箱、气门传动组的对接需求。建模过程中对缸体主体的散热鳍片做了等距阵列与边缘倒角处理，既还原了风冷发动机的散热结构特征，也避免了锐边结构带来的应力集中问题；顶部的缸盖密封面按照真实密封要求做了平面度处理，预留的螺栓孔、定位销孔位置完全匹配原厂装配公差，可直接用于虚拟装配验证。顶部金属盖板采用金属材质渲染，还原铝合金抛光后的高反光金属质感，表面的螺栓、气门调整螺钉等小零件逐一建模，还原螺纹细节与头部槽型结构，保证零件的可识别性；缸体主体采用铸铁哑光黑材质，表面做了细微的颗粒质感处理，还原铸造缸体的真实触感，散热鳍片的缝隙处做了轻微的阴影加深处理，强化结构的层次感。下部的气门弹簧采用螺旋扫描方式建模，还原弹簧的螺距、线径参数，弹簧表面做了发蓝处理的金属质感渲染，与缸体主体形成材质区分。设计过程中重点还原侧阀发动机的核心结构特征，将气门的安装位置设置于油缸侧方，精准对应侧阀发动机的配气结构布局，同时对缸体上的加强筋、安装吊耳、油路预留孔等细节结构逐一还原，保证模型的结构完整性。渲染阶段采用工作室柔光布光，主光源从侧上方打亮缸体顶部金属盖板，突出金属反光质感，辅助光源从侧方补光照亮散热鳍片的层叠结构，暗部做了适度提亮避免结构细节丢失，整体渲染效果可直观呈现缸体组件的装配关系与结构特征，可用于摩托车发动机结构教学、改装方案验证、零部件复刻参考等场景。
