雪佛兰13cc空心圆顶活塞连杆组件三维设计

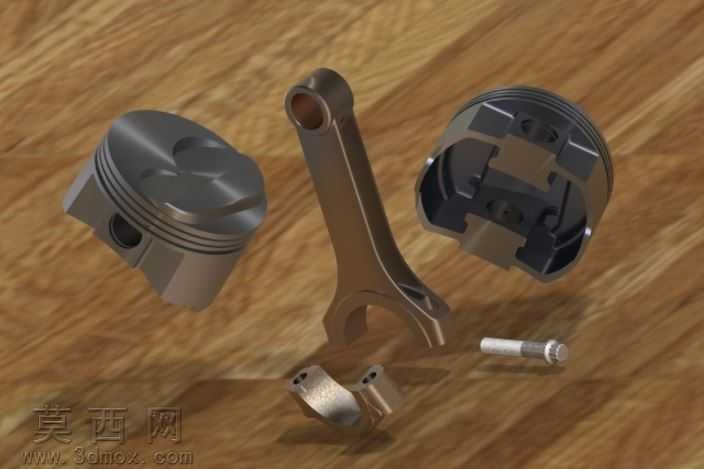

本作品为适配雪佛兰机型的13cc排量空心圆顶活塞连杆组件三维建模成果，建模过程严格遵循内燃机动力组件的实际工程尺寸逻辑，先通过草图绘制完成活塞顶面23度倾斜圆顶的轮廓线搭建，精准控制燃烧室凹坑的弧度与深度，匹配小排量发动机的压缩比设计要求。活塞主体采用空心结构设计，建模时通过抽壳命令控制活塞裙部的壁厚均匀性，在保证结构强度的前提下有效降低组件往复运动质量，活塞环槽部分通过多道拉伸切除命令完成三道环槽的精准定位，分别对应气环与油环的安装尺寸，活塞销孔位置添加了同轴度约束，保证与活塞销的装配配合精度。连杆部分采用锻钢件的结构形态建模，大头端做分体式结构设计，配套的连杆盖通过螺栓连接结构完成装配约束，建模时对连杆杆身的工字形截面做了平滑过渡处理，降低应力集中风险，连杆大小头的衬套安装位预留了标准配合间隙，符合实际装配的公差要求。配套的连杆螺栓、活塞销等附属零件均按照标准件参数完成独立建模，各零件之间添加了完整的装配配合关系，可实现组件的运动仿真演示。渲染阶段采用金属材质球分别匹配不同零件的材质属性：活塞与连杆赋予锻钢哑光金属材质，调整粗糙度参数模拟机加工后的金属表面质感，螺栓零件添加镀锌亮面金属材质，场景采用木质桌面作为承载面，添加柔和的环境漫反射光源，调整阴影参数让零件的结构轮廓更具层次感，通过多角度渲染完整展示活塞顶面的圆顶结构、连杆的分体式连接结构、活塞内部的空心腔体结构，清晰呈现整套组件的装配关系与细节特征。设计过程中充分考虑小排量内燃机的动力输出特性，空心活塞的减重设计可有效降低发动机往复惯性力，23度圆顶的燃烧室结构可优化缸内混合气流动形态，提升燃烧效率，整套模型结构完整，尺寸逻辑严谨，可用于动力系统结构教学、发动机改装方案验证等场景。
