50x50规格带滑动小车C型轨道结构

这款C型轨道结构是直线往复运动场景中常用的导向承载部件，在轻工生产线物料输送、自动化设备工位移位、小型仓储分拣机构、非标工装滑动平台等场景中都有广泛应用，主要作用是为配套的滑动小车提供稳定的直线运行路径，约束小车的运行轨迹，避免运动过程中出现偏移、卡滞，同时承担小车及搭载工件的垂直与水平方向载荷，保障往复运动的平顺性与重复定位精度。

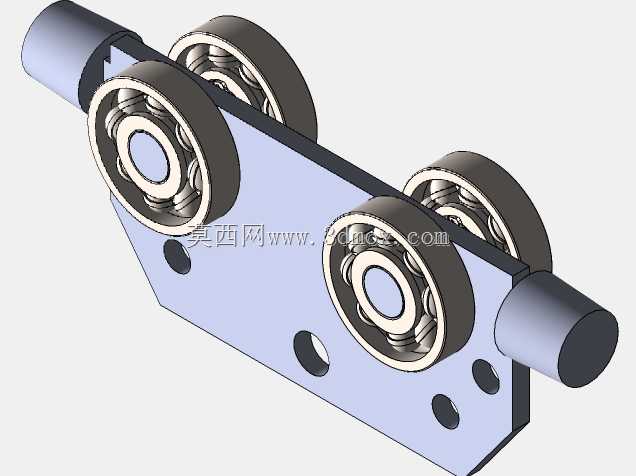

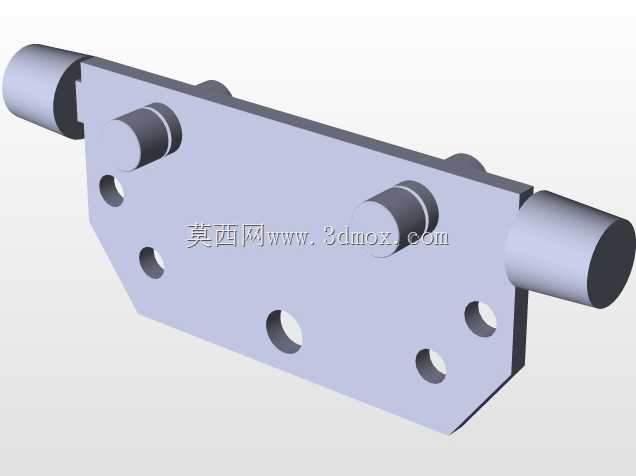

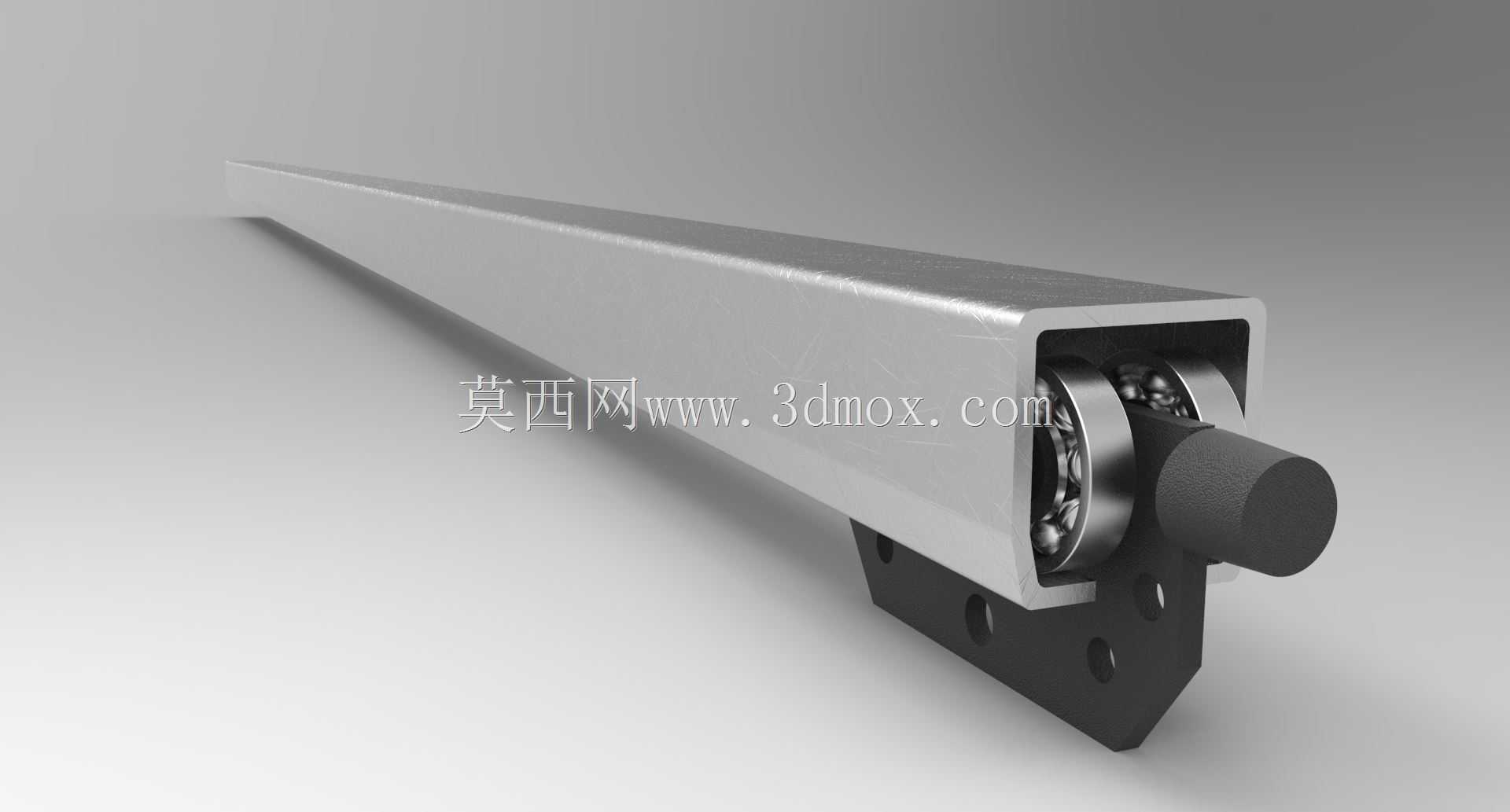

从功能特性来看，该C轨采用槽型包覆式结构设计，轨道主体为50mm×50mm的方形截面C型槽结构，槽腔内部预留了充足的滚轮安装空间，配套的滑动小车将轴承滚轮完全收纳在C槽内部，这种结构可以有效阻挡生产环境中的粉尘、切屑、杂物落入滚轮运行区域，降低异物卡滞的概率，同时槽体的侧壁可以为滚轮提供侧向限位，即使承受一定的偏载力矩，滚轮也不会从轨道内脱出，大幅提升了运行的可靠性。配套的小车采用双轴承滚轮布局，滚轮与C槽内壁的接触面经过适配设计，滚动摩擦阻力小，运行过程中噪音低，不需要频繁加注润滑脂即可长期稳定运行，小车底部预留了标准化的安装孔位，可以直接搭载工装夹具、物料托盘、检测探头等功能部件，不需要额外制作转接安装板，缩短了整机装配的调试周期。

在设计思路上，这款C轨优先考虑了装配兼容性与结构耐用性，轨道截面采用对称式设计，既可以水平安装作为水平输送的导向轨，也可以垂直安装作为升降运动的导向轨，还可以多段拼接延长运行行程，满足不同行程长度的使用需求。轨道的壁厚经过载荷校核，在50mm×50mm的外形尺寸下，既保证了槽体自身的结构刚性，在额定载荷下不会出现明显的挠曲变形，又控制了整体重量，降低了安装支撑结构的负载要求。安装边界方面，轨道的外侧为规整的方形平面，安装时可以直接贴合设备机架的安装面，通过侧面或底面的安装孔进行固定，不需要额外制作复杂的定位靠山，安装操作简便；配套小车的安装面与轨道底面保持固定的高度差，在设计配套设备结构时可以直接根据这个尺寸预留安装空间，避免出现运动干涉。

在实际使用中，这款C轨可以根据需求搭配不同的驱动方式，既可以配合气缸、电缸实现固定行程的往复运动，也可以配合同步带、丝杠实现可控行程的多点位停靠，适配不同自动化场景的运动控制需求，相较于外露式的直线导轨，这种包覆式C轨的环境适应性更强，在多尘、有少量切削液飞溅的生产场景中也能保持稳定的运行状态，有效降低设备的日常维护频次。
