蜗轮蜗杆传动机构教学演示装置

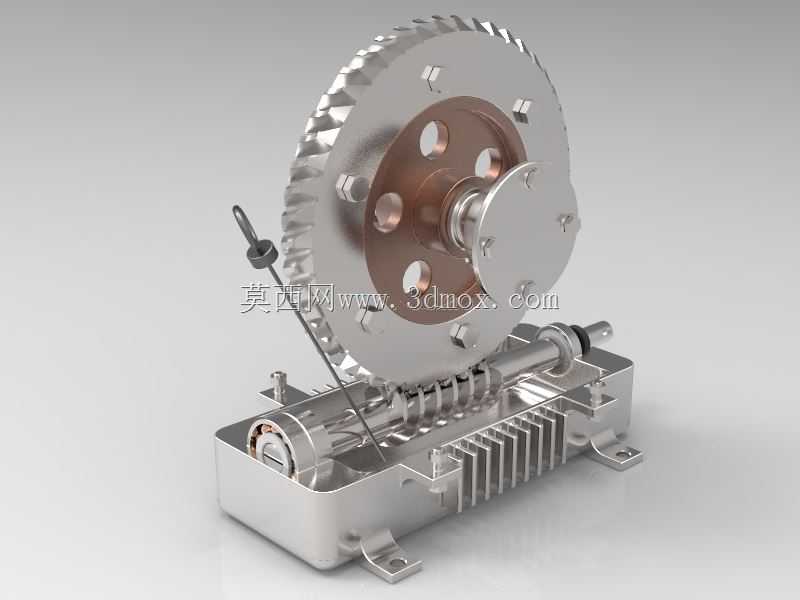

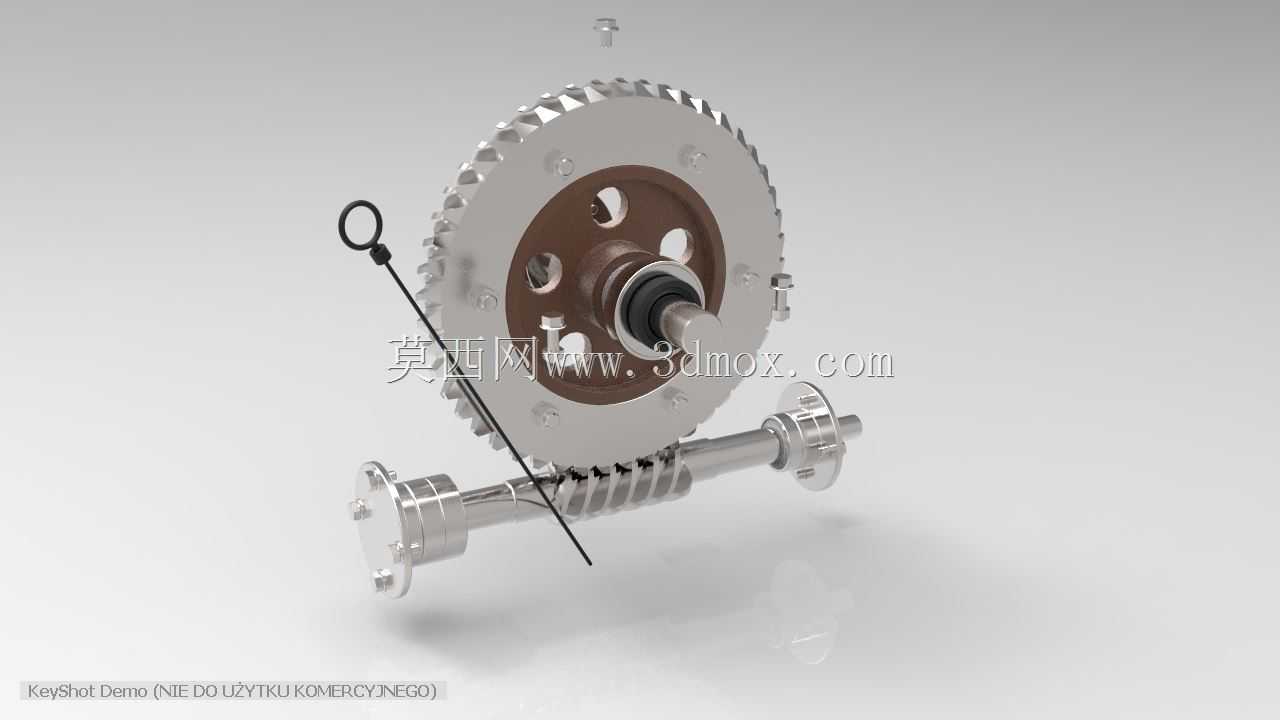

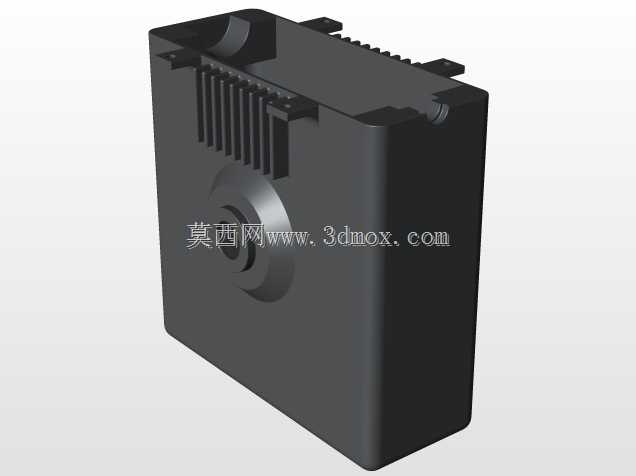

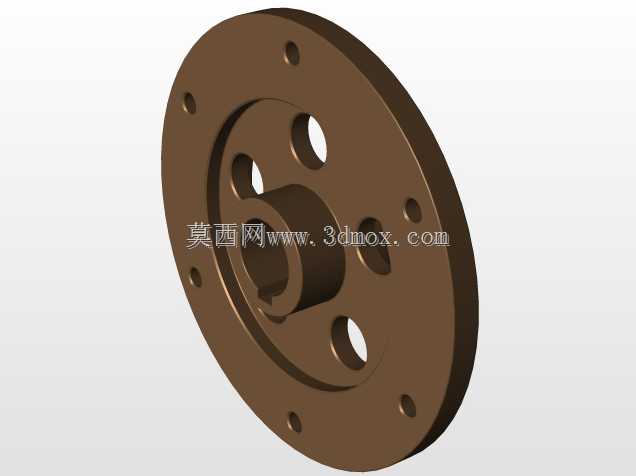

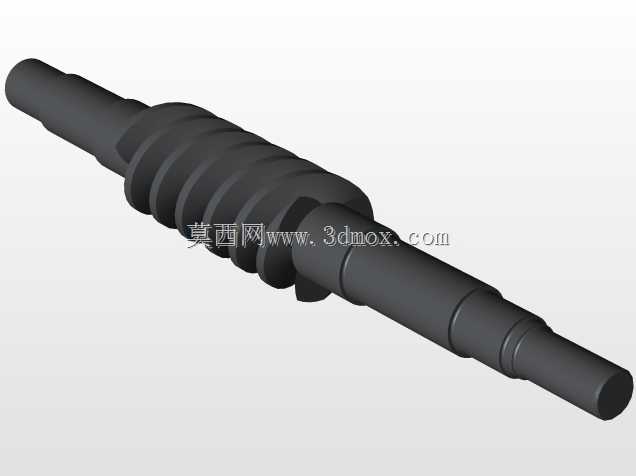

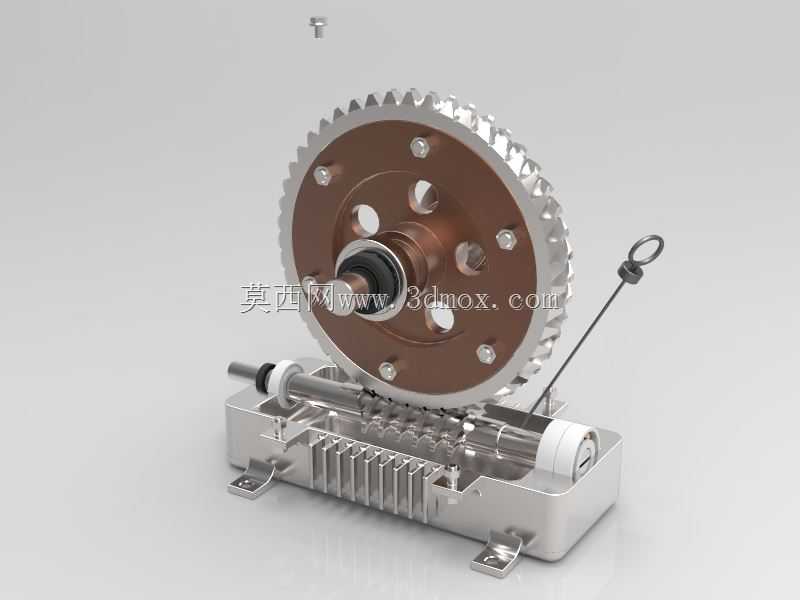

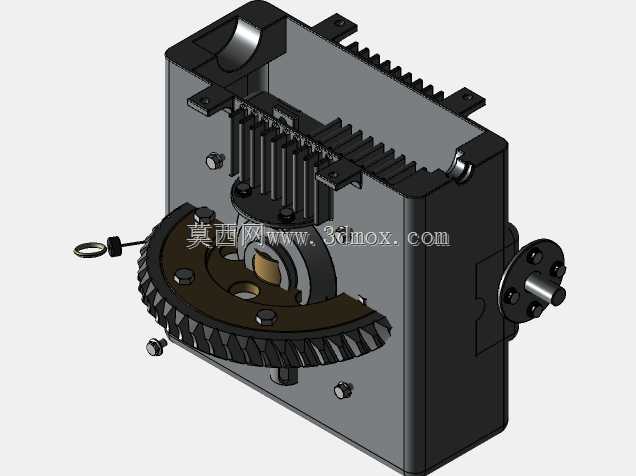

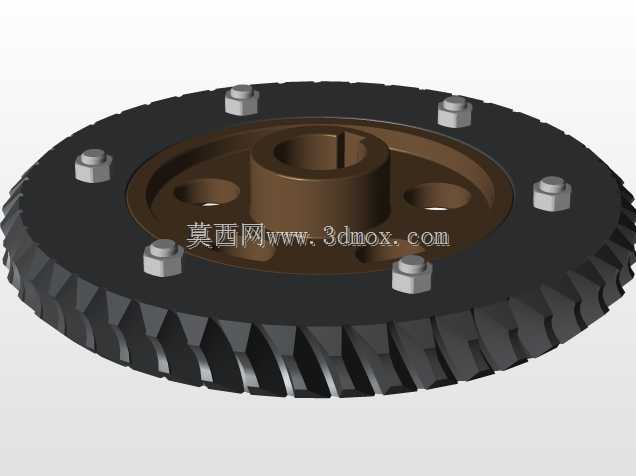

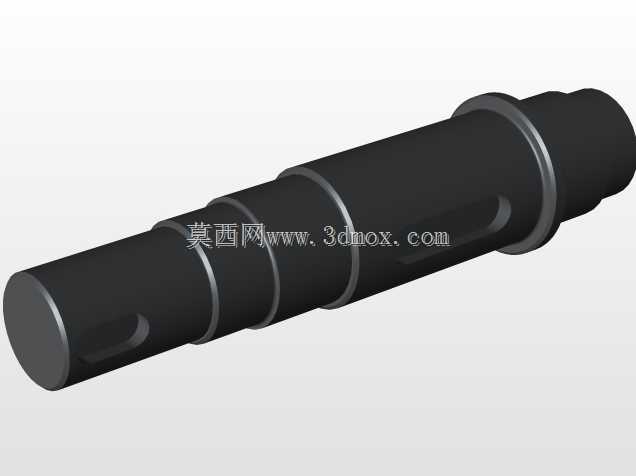

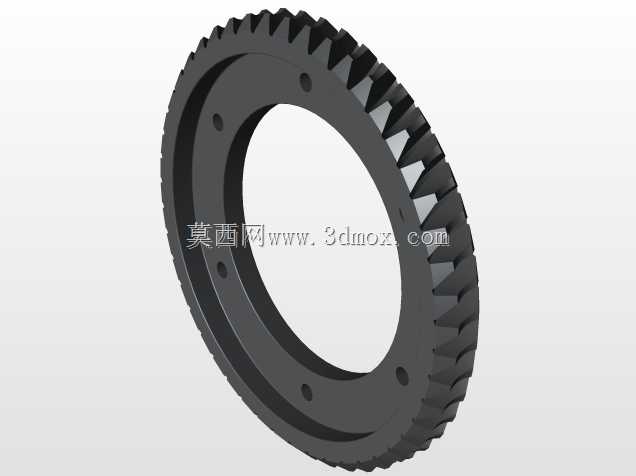

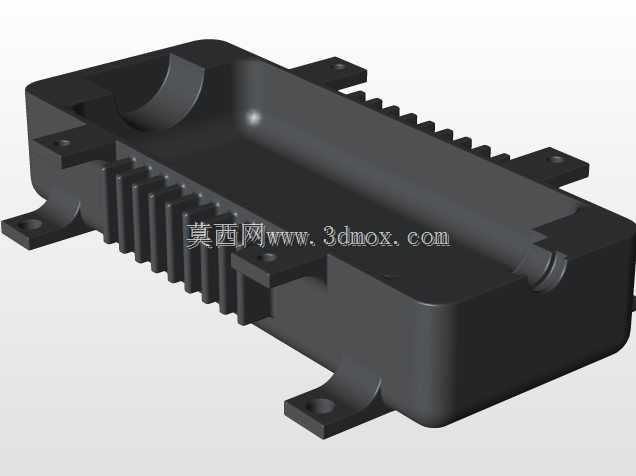

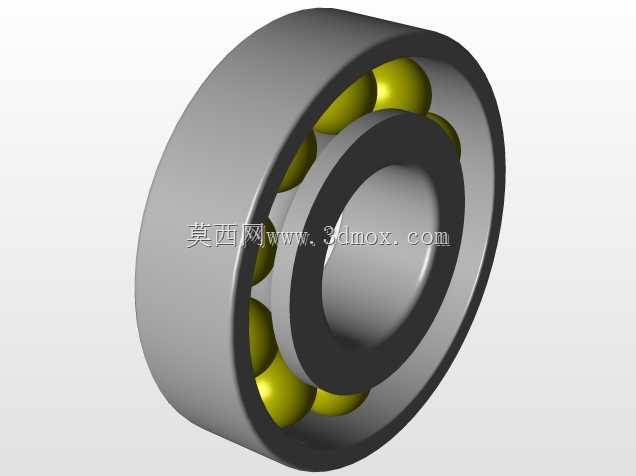

这套蜗轮蜗杆传动装置主要面向机械原理教学场景与小型低速大扭矩传动需求设计，可直观展示交错轴间的动力传递过程，帮助学习者理解空间齿轮传动的啮合逻辑与运动特性，也可作为小型自动化设备、精密进给机构的核心传动单元原型使用。装置核心采用单头蜗杆与渐开线齿形蜗轮配合的结构，可实现较大的单级传动比，在传递动力的过程中能获得稳定的减速增扭效果，同时具备反向自锁特性，可避免负载端反向驱动动力输入端，提升设备运行的安全性与定位稳定性。整体结构采用模块化设计思路，底部为一体式金属安装基座，基座上预留标准化安装孔位，可直接固定在实验台架或设备安装面上，基座内部集成蜗杆支撑组件，采用两端轴承支撑的结构保证蜗杆转动的同轴度，减少运转过程中的径向跳动。蜗轮组件通过中心轴与轴承座安装在基座上方的支撑结构上，蜗轮轮缘采用耐磨材质设计，轮毂部分做轻量化镂空处理，在保证结构强度的前提下降低整体转动惯量，提升传动响应速度。啮合区域旁设置的调节机构可对蜗轮蜗杆的中心距进行微调，保证齿面啮合间隙处于合理范围，既避免间隙过大导致的传动回差，也防止间隙过小造成的齿面过度磨损。装置整体外形紧凑，安装边界规整，所有外露部件均做圆角钝化处理，避免教学使用过程中出现磕碰划伤，输入端与输出端均预留标准轴连接结构，可方便对接动力源与负载组件，适配不同的实验演示或实际传动需求。齿形设计过程中充分考虑润滑与散热需求，啮合齿面留有合理的油膜留存空间，可在长时间运转时减少齿面磨损，降低运转噪音，整套装置的传动平稳性好，振动幅度低，可满足低速重载场景下的长期稳定运行需求，也能清晰展示蜗轮蜗杆传动的运动转换过程，帮助学习者快速掌握交错轴传动的核心原理。
