带安装底座的行星齿轮传动结构

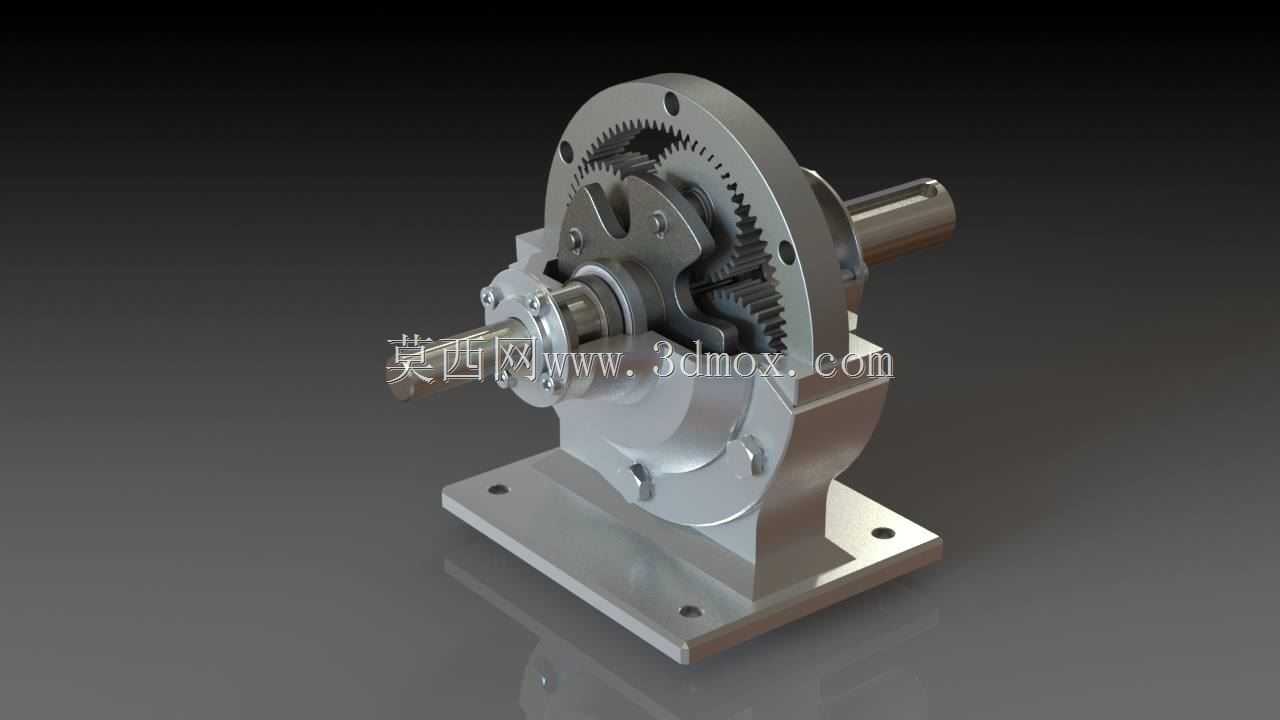

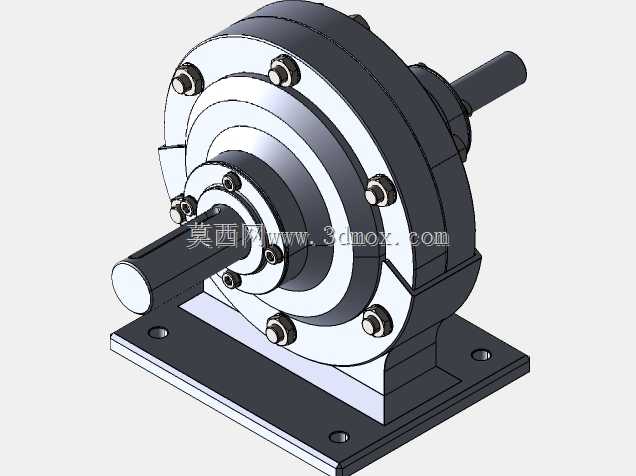

这款行星齿轮传动结构是机械传动系统中应用极为广泛的核心部件，常见于工业自动化生产线、输送设备、小型工程机械、精密伺服传动机构等需要在紧凑空间内实现大传动比扭矩输出的场景中，能够在输入转速较高的工况下稳定降低输出转速，同时成比例放大输出扭矩，匹配不同负载端的动力需求。该结构采用经典的NGW行星传动布局，内置太阳轮、多组均匀分布的行星轮以及内齿圈，配合双侧支撑的行星架与贯穿式输入输出轴，动力从输入轴传入后带动太阳轮转动，太阳轮与多个行星轮啮合将动力分流，行星轮在绕自身轴线自转的同时沿固定内齿圈公转，最终通过行星架将汇总后的动力传递至输出轴，这种分流传动的设计让多组行星轮共同承担负载，相比传统定轴齿轮传动拥有更强的承载能力，运转过程中啮合点均匀分布，传动平稳性更高，振动与噪音控制表现更优。设计过程中充分考虑了安装与维护的便利性，底部设置一体式方形安装底座，底座上预留四个对称分布的安装通孔，可直接通过螺栓固定在设备安装平面上，安装边界清晰，无需额外设计复杂的转接支架即可完成装配；外壳采用分体式法兰连接结构，前后端盖通过螺栓与内齿圈壳体紧固，既保证了内部齿轮啮合腔的密封性能，也方便后期拆解维护、更换润滑脂。整体外形采用同轴式布局，输入轴与输出轴处于同一轴线上，径向尺寸紧凑，能够适配安装空间受限的设备场景，壳体与底座采用一体化的支撑结构，保证传动过程中整体刚性充足，避免负载冲击下出现壳体变形影响齿轮啮合精度。所有齿轮的齿形均经过参数化优化，啮合侧隙控制在合理区间，既保证传动过程中不会出现卡滞，也能有效降低回程误差，满足精密传动场景的精度要求，支撑部位采用适配的轴系结构，可承受一定的径向与轴向负载，适配多数中低负载的工业传动需求。
