辊压式巧克力片连续成型生产设备

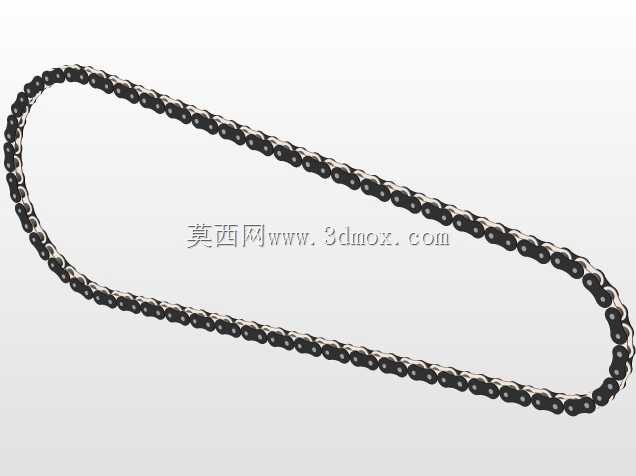

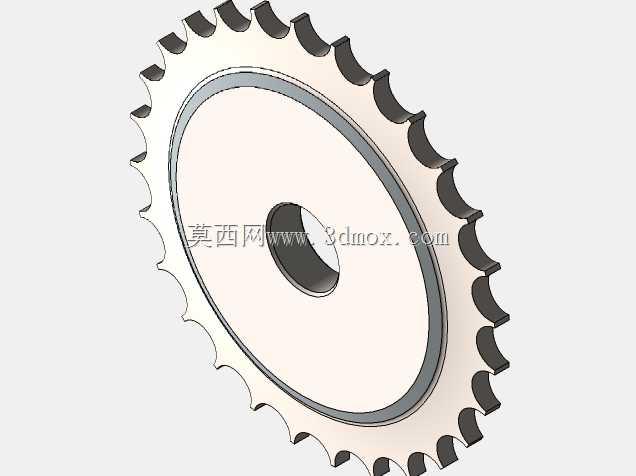

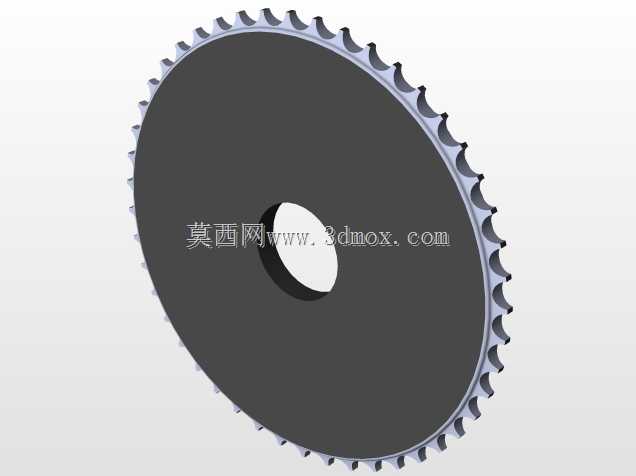

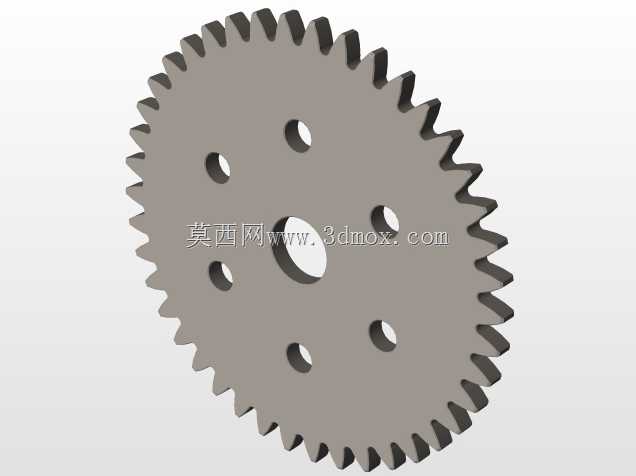

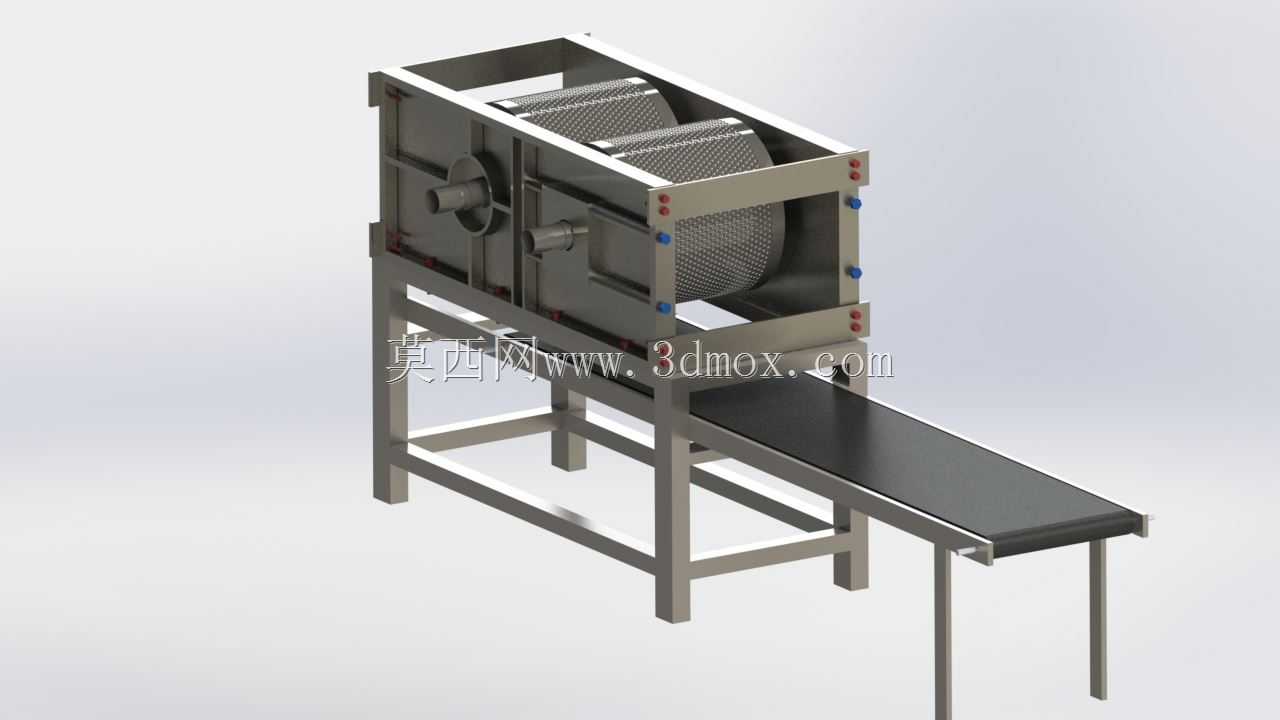

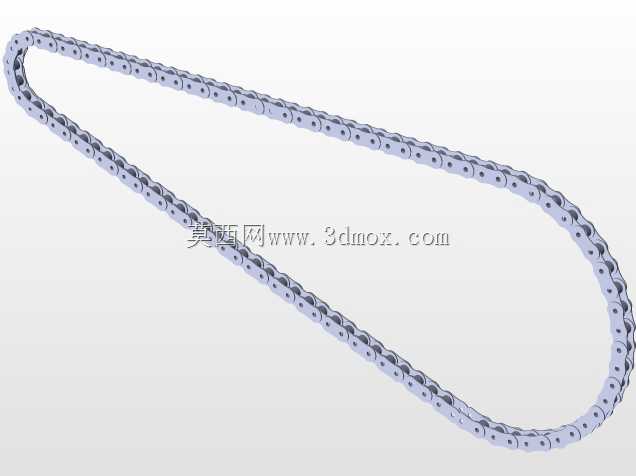

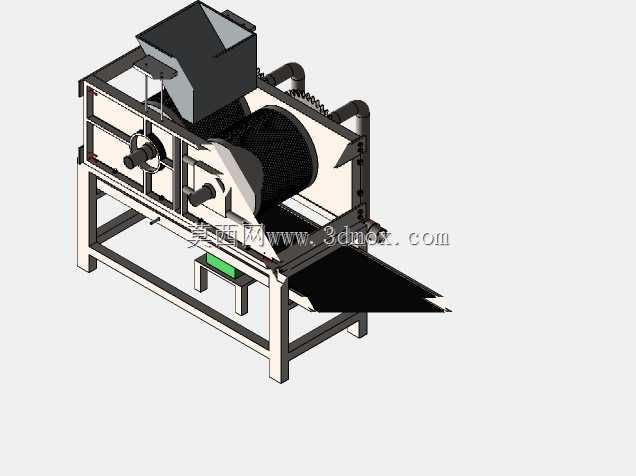

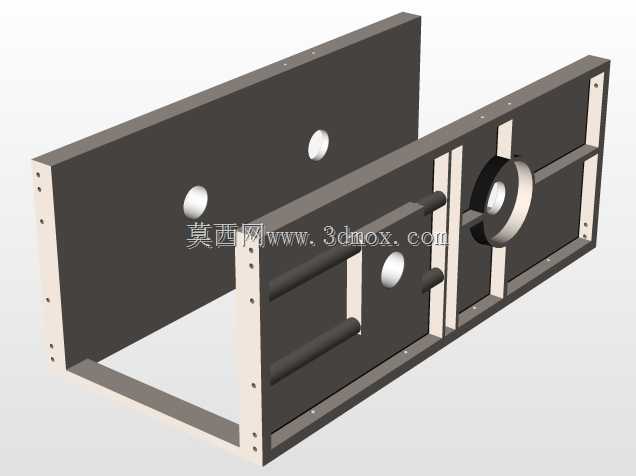

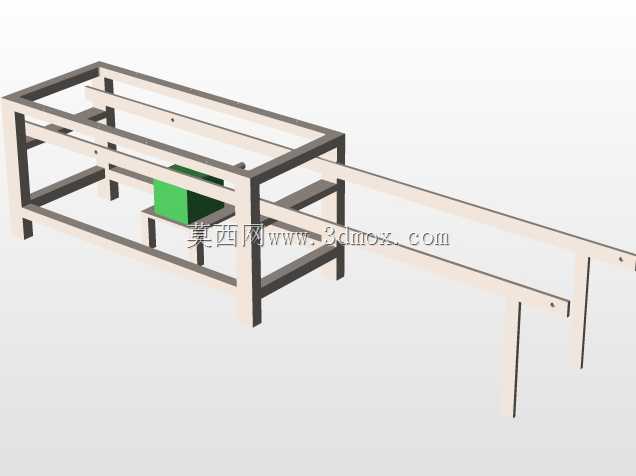

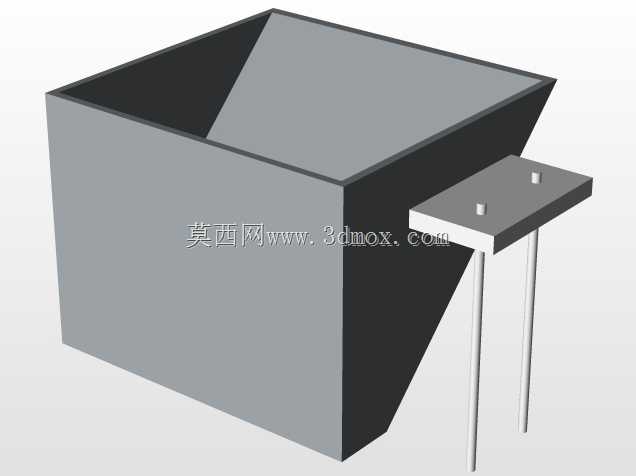

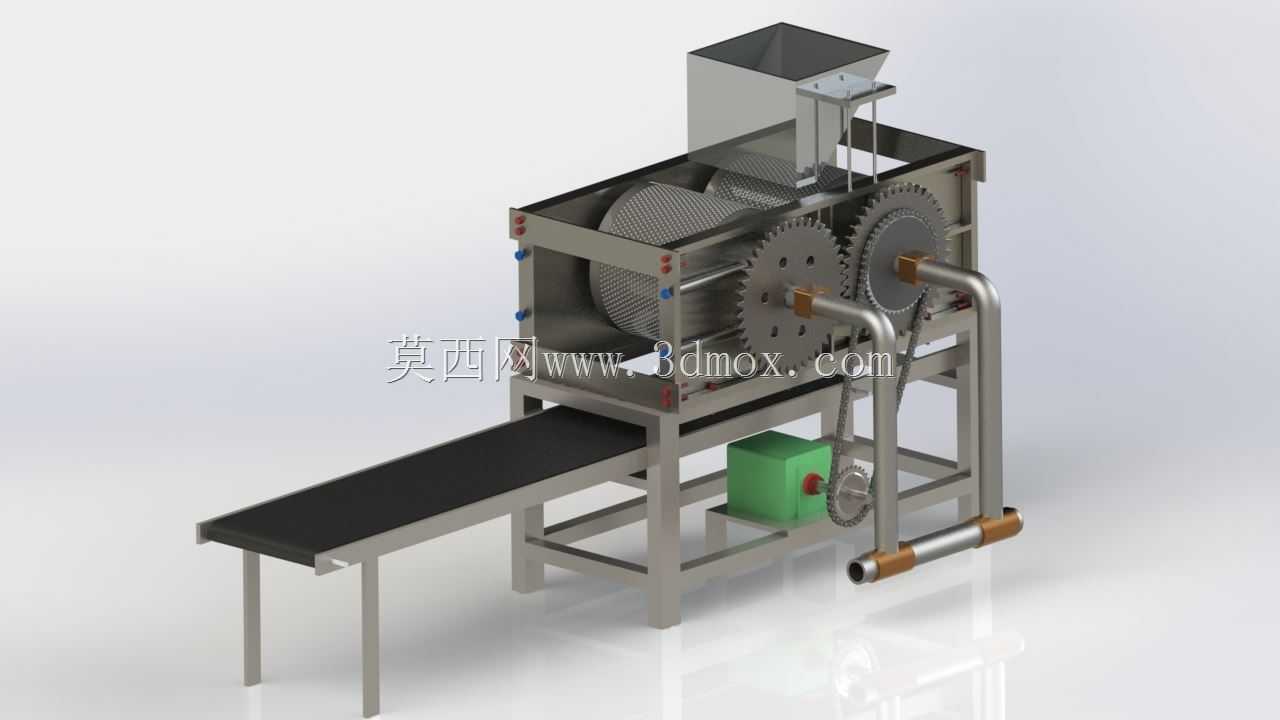

该设备主要应用于休闲食品加工领域的巧克力制品量产车间，适配中小型食品加工厂的巧克力片规模化生产工序，可衔接前端巧克力调温、浇注工序与后端冷却、包装生产线，完成巧克力原料从膏状进料到成型片料连续输出的全流程作业，替代传统手工注模、脱模的低效生产模式，大幅提升巧克力片成型的一致性与生产效率，降低人工操作带来的卫生风险与原料损耗。设备核心功能为巧克力料的定量进料、辊压成型与成品输送，顶部设置的方形进料斗可承接调温完成的巧克力浆料，通过内部导流结构将浆料均匀送入对置的成型辊组之间；两组带成型型腔的滚筒通过齿轮啮合实现同步反向转动，浆料在辊面型腔中被压制成固定厚度与外形的巧克力片，随着辊体转动完成初步冷却定型后自然脱模，落至下方的皮带输送机上，向后端冷却隧道输送。设备的传动系统采用链轮、链条配合齿轮组的动力传递方案，动力输入端可适配常规调速电机，通过调整传动比匹配不同生产线的节拍需求，齿轮啮合间隙、滚筒间距均设置了可调结构，可适配不同厚度、不同花型的巧克力片生产，切换产品时仅需更换对应型腔的成型辊即可完成换型，无需大规模调整设备结构。从设计思路来看，该设备整体采用框架式方管焊接机架，所有与食品接触的辊面、输送皮带均采用食品级材质，机架底部设置可调支撑脚，可适配车间不平整地面的安装调平需求；设备整体布局紧凑，进料端高度适配常规上料平台的操作高度，出料端输送皮带的高度可与后端冷却线的进料端齐平，无需额外增设转接输送结构；设备侧面预留了传动部件的维护检修空间，链轮、齿轮等传动部件均设置了可拆卸的防护外罩，既满足食品生产的卫生防护要求，也方便日常的润滑维护与易损件更换。设备的安装边界预留充分，整机宽度不超过常规车间生产线的通道预留尺寸，长度方向可根据产能需求调整输送段的长度，动力管线可从机架底部的预留空位接入，不会额外占用生产车间的横向空间，适配现有食品生产车间的布局改造需求，无需对车间原有生产线进行大规模改动即可完成设备的对接安装。
