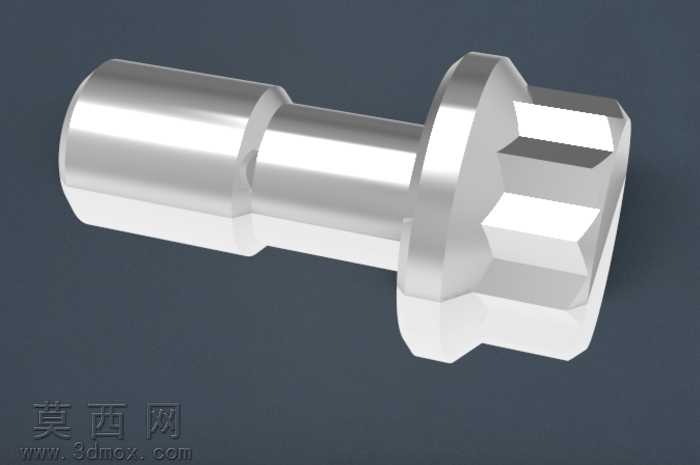

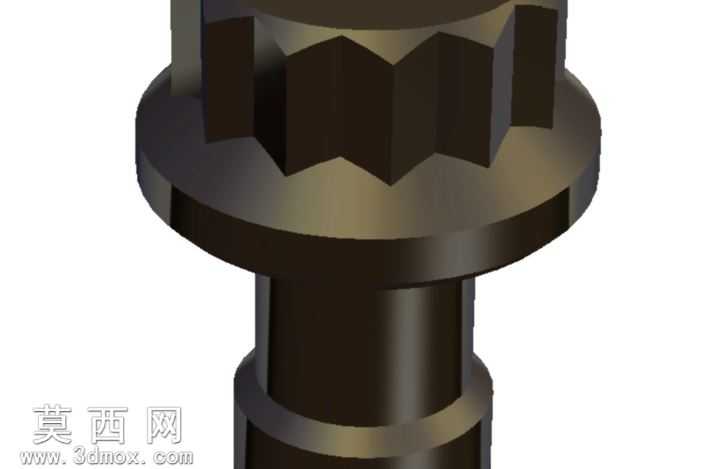

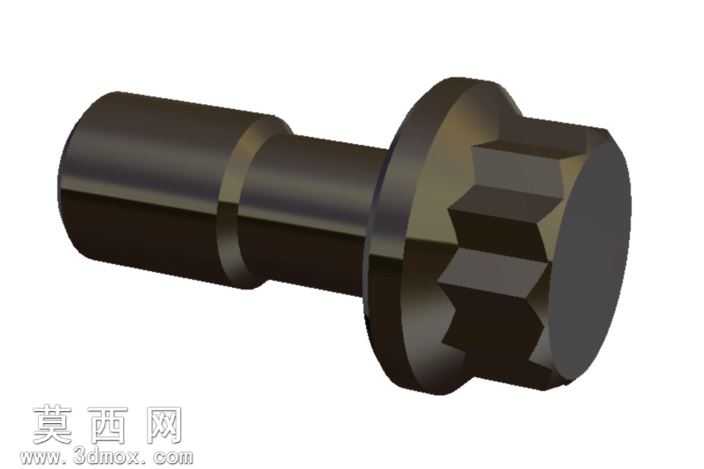

十二角法兰面机螺栓三维结构模型

本模型为十二角法兰面机螺栓的高精度三维建模成果，建模过程严格遵循实际零件的尺寸规范，以真实产品参数为基准完成全结构还原。建模初期先梳理零件的结构逻辑，将螺栓拆分为十二角驱动头部、法兰承压盘、光杆定位段、卡槽限位段四个核心结构单元，采用参数化草图绘制方式先完成轴向截面轮廓的绘制，通过回转特征生成螺栓的基础杆体与法兰基体，再对头部的十二角结构进行拉伸切除与倒角处理，保证每个角面的角度、平面度都符合紧固件的加工标准，避免出现棱角失真、面型偏差的问题。材质渲染阶段选用高强度合金结构钢的材质参数，调整金属材质的粗糙度、反射率与环境光遮蔽参数，还原钢制螺栓经过表面发黑处理后的哑光金属质感，对法兰面的承压接触面、头部的驱动受力面做细微的纹理区分，模拟实际机加工后留下的细微刀纹效果，让渲染效果更贴近真实工业零件的视觉状态。结构设计上重点还原了该款螺栓的特殊结构：十二角头部相比普通外六角头部拥有更多的受力接触面，可适配专用套筒实现更大扭矩的锁紧操作，法兰盘结构可增大螺栓与被连接件的接触承压面积，降低连接面的压强，避免锁紧时压伤被连接件表面，光杆段与卡槽段的尺寸严格匹配对应安装孔的公差要求，可直观展示该螺栓在装配场景中的配合状态。建模过程中对所有锐边都做了符合工艺要求的倒角与圆角处理，还原实际零件去毛刺加工后的结构状态，避免出现不符合生产工艺的尖锐棱角，模型的所有尺寸参数都可直接用于装配干涉检查、结构受力模拟等工程场景，能够为紧固件选型、装配工艺设计、产品结构验证提供直观的三维参考。
