智利EOS大型桁架式天文望远镜结构设计

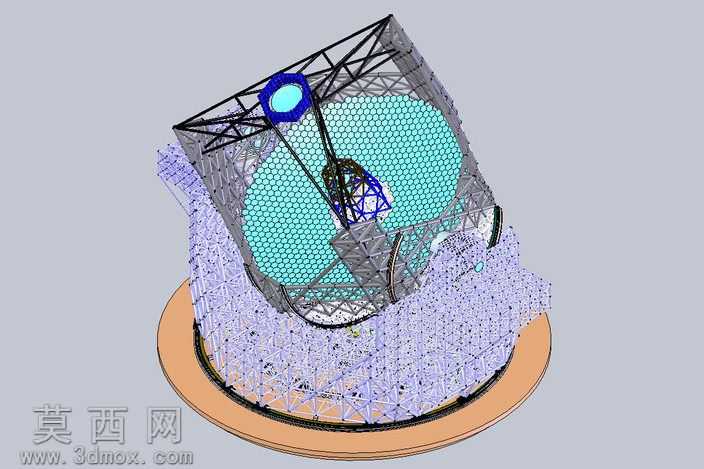

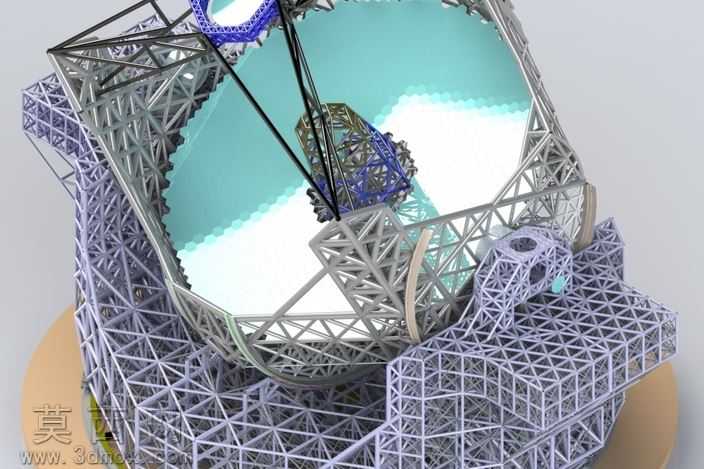

本模型为智利EOS大型天文望远镜的三维结构设计，建模过程中采用参数化建模思路，先完成整体支撑桁架的拓扑结构搭建，再逐步细化各连接节点、转动支撑结构与镜面承载框架的细节。整体主体支撑结构采用空间桁架构型，建模时对每一根桁架构件的截面尺寸、连接节点的拼接方式都做了精准还原，通过阵列、镜像等建模命令快速完成对称区域的构件排布，同时对非对称的俯仰转动支撑座做了单独的结构细化，保证整体结构的力学传递路径清晰可辨。材质设置上，桁架主体采用哑光银灰色金属材质，模拟高强度合金钢的表面质感，对镜面承载区域设置了半透明的淡青色材质区分主镜安装位，转动关节处的连接构件采用深灰色金属材质，区分不同功能的结构部件，渲染时采用柔和的环境光搭配定向主光源，突出桁架结构的空间层次感与镂空结构的光影效果，清晰展现每一处构件的排布逻辑。设计过程中重点还原了望远镜的方位俯仰转动支撑结构，底部的承载基座采用加强型桁架布局，保证上部大尺寸镜身的支撑稳定性，镜身的桁架框架采用三角形稳定构型，在保证整体结构刚度的同时尽可能降低结构自重，主镜承载环的位置做了多组斜向支撑构件设计，抵消镜面自重带来的结构形变。建模时对所有构件的连接位置都做了贴合处理，没有出现构件错位或穿模的问题，各转动副的位置预留了合理的装配间隙，还原实际设备的装配逻辑，整体模型完整展现了大型地基天文望远镜的桁架式结构设计特点，清晰呈现了从底部基座到上部镜身的力流传递路径，以及各功能模块的结构布局关系。
