多层绞合结构钢电缆三维建模作品

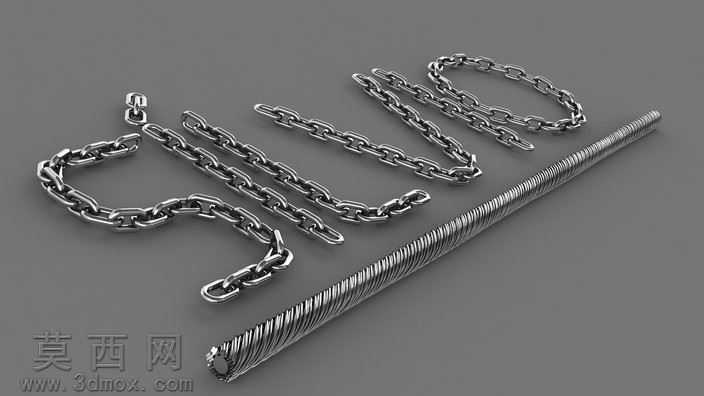

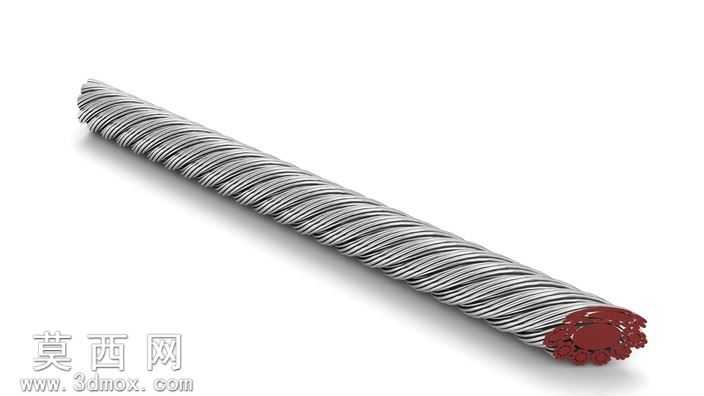

本作品为多层绞合结构钢电缆的三维建模成果，建模阶段依托NX平台完成全流程搭建，首先针对钢电缆的分层绞合特性进行结构拆解：将线缆划分为中心承力钢芯、内层绞合钢丝束、外层绞合钢丝束三个核心层级，每一层的钢丝均按照实际生产中的绞合节距、绞合方向参数进行螺旋路径绘制，通过扫掠特征完成单根钢丝的实体生成，再通过圆周阵列、路径阵列命令完成整层钢丝的排布，确保每根钢丝的贴合度与实际钢缆的绞合状态完全一致，避免出现钢丝穿插、间隙不均的建模误差。材质渲染阶段针对不同部位的材质特性进行参数调试：中心钢芯与各层钢丝采用金属材质，调整金属粗糙度、反射率参数还原镀锌钢丝的哑光金属质感，对钢丝表面添加细微的拉丝纹理贴图，模拟实际生产中钢丝拉拔成型的表面肌理；线缆端面的截面部位单独设置材质，区分钢丝截面与内部填充结构的视觉差异，通过环境光遮蔽效果强化层与层之间的结构层次感，让绞合结构的堆叠关系更加清晰。结构设计上严格遵循钢电缆的实际构造逻辑，内层钢丝绞向与外层钢丝绞向相反，以此还原钢缆在受力时的抗扭转特性，每根钢丝的直径参数按照同规格钢缆的实际尺寸比例设置，中心钢芯直径大于外层单根钢丝直径，符合承力构件的力学设计逻辑，同时对线缆端面做裁切处理，清晰展示各层钢丝的排布数量与截面形态，让模型既具备外观展示效果，也能清晰呈现内部构造细节。建模过程中重点解决了螺旋扫掠路径的参数匹配问题，通过全局参数关联绞合节距与钢丝直径，调整参数时可同步更新整缆的绞合形态，方便后续衍生不同规格钢缆模型；渲染阶段采用三点布光方案，主光从斜侧方打亮线缆主体突出螺旋纹理，辅光弱化暗部死黑，轮廓光勾勒线缆边缘提升立体感，最终呈现的模型可直观展示钢电缆的绞合结构与材质特征，适用于电力工程场景的部件展示、线缆结构教学演示等用途。
