手动螺纹连接式蝶阀结构设计

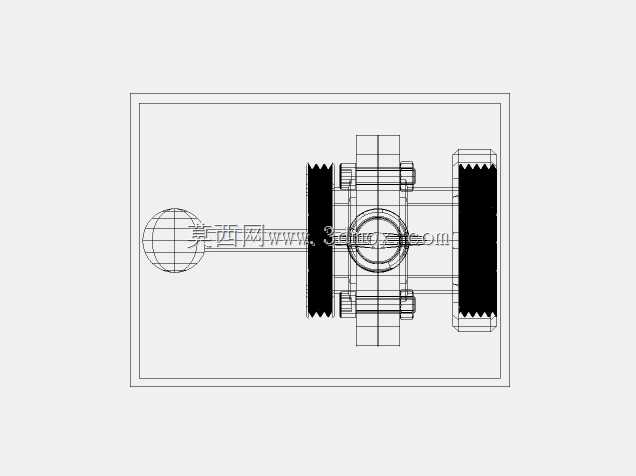

这款手动蝶阀主要应用在低压流体输送管路系统中，常见于民用给排水、小型化工支路、暖通空调水循环、农用灌溉管路等场景，承担管路通断控制与小范围流量调节的作用，相比同通径的闸阀、截止阀，蝶阀结构更紧凑，启闭操作更省力，安装占用的轴向空间更小，非常适合管路排布紧凑、安装操作空间有限的工况。该蝶阀采用手柄驱动结构，端部带球形握把的操作杆直接与阀杆联动，操作人员无需借助额外辅助工具，仅需扳动手柄即可完成阀门的启闭动作，手柄转动90度即可实现全开到全关的状态切换，操作反馈直接清晰，日常巡检与操作的门槛极低。阀门两端采用外螺纹连接结构，可直接与带内螺纹的管路接头旋合装配，无需额外焊接法兰或者加工对夹安装位，安装拆卸流程简便，后期维护更换时无需大范围拆解周边管路，能大幅降低现场运维的工作量。从设计思路来看，这款蝶阀采用中线型蝶板结构，蝶板密封面绕阀杆轴线做回转运动，流道通畅无过多突兀结构，介质流经阀门时的压力损失远小于同通径的截止阀，能有效降低管路输送过程中的动力损耗。阀体整体采用一体式铸造结构，壁厚均匀过渡，在螺纹连接端、阀杆安装位等受力集中区域做了局部加厚处理，既保证整体结构强度满足低压工况的承压需求，又尽可能控制整体重量，降低管路的承重负担。安装边界方面，阀门整体轴向长度较短，安装时仅需预留出手柄扳动所需的径向操作空间即可，无需在管路轴向预留过长的安装余量，能适配狭小空间内的管路布设需求；两端螺纹采用标准管螺纹规格，可与市面通用的同规格管路配件直接适配，无需定制非标转接头。阀杆与阀体的配合位置设置有密封结构，可避免介质从阀杆装配间隙渗漏，手柄与阀杆采用扁位配合传递扭矩，长期使用也不会出现打滑松脱的问题，整体结构简单可靠，零部件数量少，后期更换密封件等易损件的操作十分便捷，非常适合对成本控制要求较高、运维条件有限的民用及小型工业流体输送场景使用。
