手提式干粉灭火器阀门总成结构设计

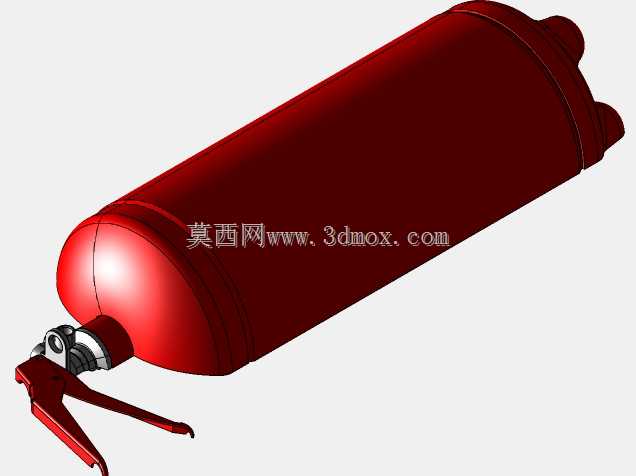

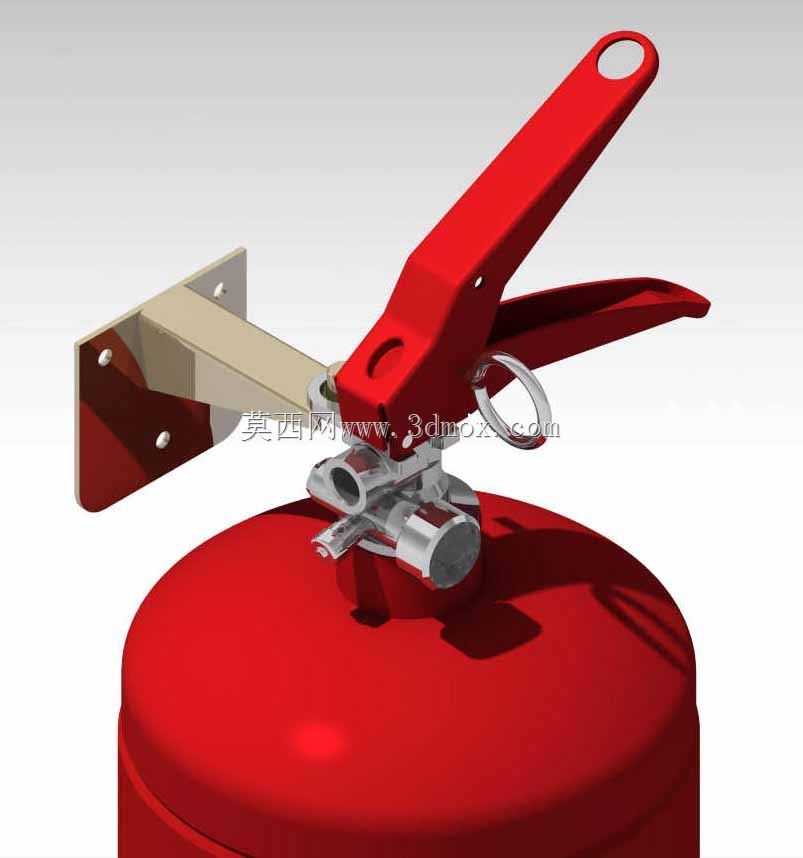

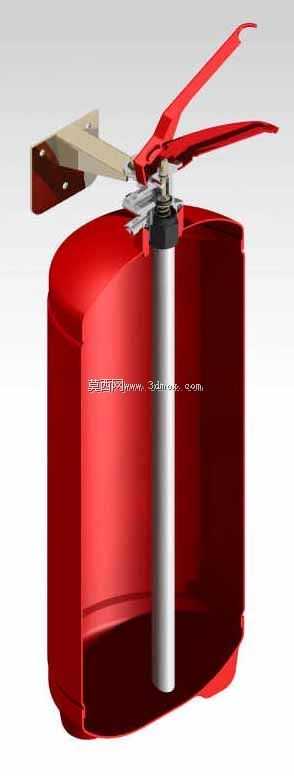

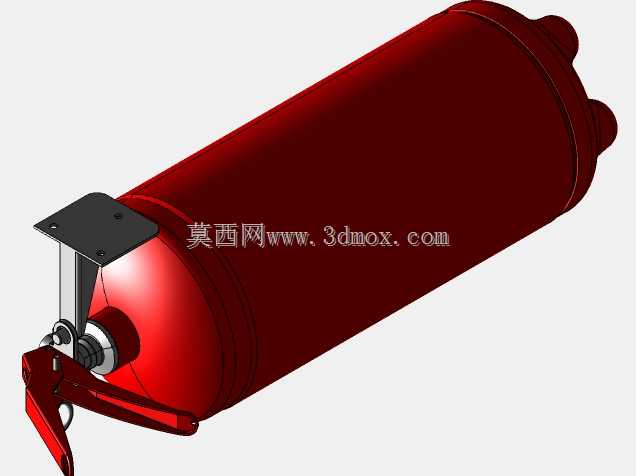

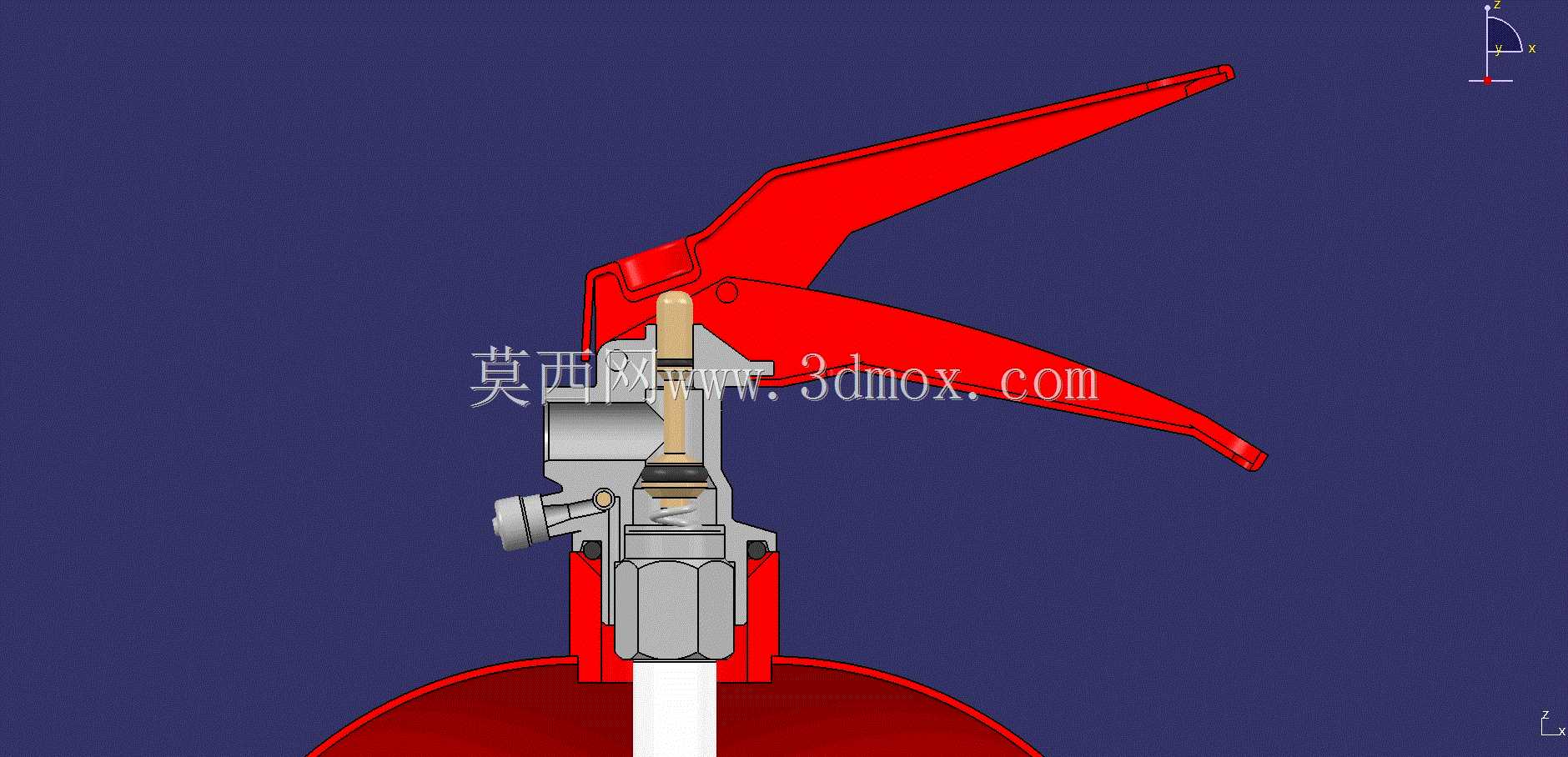

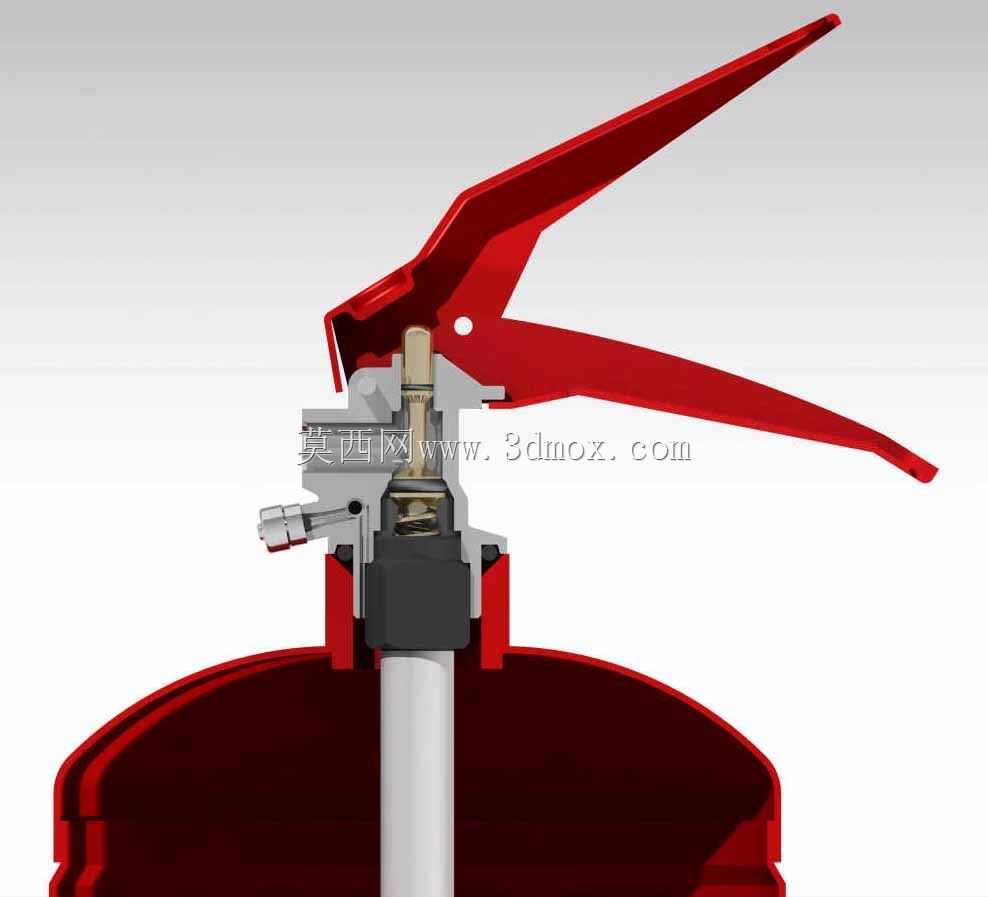

这款带阀门的灭火器核心结构，主要面向民用建筑、工业厂区、商业场所、公共交通站点等多场景的手提式干粉灭火器配套使用，是控制灭火器内部灭火剂喷射启闭、保障压力稳定存储的核心功能部件，直接决定灭火器的日常存储可靠性与突发火情时的操作响应效率。从实际使用场景来看，该阀门总成安装在灭火器筒体顶部，日常状态下需保持绝对密封，避免筒体内充压的干粉灭火剂出现泄漏、压力衰减问题，确保产品在全服役周期内随时处于可用状态；当出现初起火情时，使用者拔出保险销后按压上部红色压把，即可快速打通灭火剂的喷射通道，配合筒体内部的压力将干粉从喷管喷出实现灭火，松开压把即可自动截断通道停止喷射，可根据火情大小灵活控制喷射量，避免灭火剂不必要的浪费。在功能特性设计上，该结构采用杠杆式压把传动设计，压把采用加长力臂造型，操作时所需按压力度符合人体工程学要求，普通成年使用者无需施加过大外力即可完成启闭操作；内部集成了压力密封组件、刺穿保险膜片的穿刺结构、灭火剂导流通道以及喷管连接接口，各部件配合间隙经过精准校核，既保证启闭动作顺畅无卡滞，又能在闭合状态下承受1.5MPa以上的内部工作压力无渗漏，同时适配主流规格手提式干粉灭火器的筒体瓶口安装尺寸，安装边界匹配通用M30×1.5的瓶口连接螺纹，整体总成高度控制在120mm范围内，压把展开最大宽度不超过160mm，不会额外增加灭火器的整体外包装尺寸，适配现有灭火器的生产装配流水线与存储运输架尺寸。设计过程中重点考量了使用可靠性与环境适应性，所有与灭火剂接触的金属部件均采用防锈防腐材质，可适配干粉、水基、二氧化碳等不同类型灭火剂的存储要求，压把部分采用高强度工程塑料材质，兼顾结构强度与低温抗冲击性能，在-20℃到55℃的常规使用环境温度区间内不会出现脆裂、变形问题；密封件采用耐老化橡胶材质，长期受压状态下不会出现永久形变导致的密封失效，整体结构无多余零散部件，日常维护时仅需定期检查压力表数值即可，无需对阀门总成进行拆解保养，大幅降低了消防器材的日常运维成本。同时该阀门结构预留了压力表安装接口与保险销穿装孔位，保险销采用铅封固定结构，可直观判断产品是否被违规启用，方便日常消防巡检工作快速识别设备状态，避免出现火情时设备无法正常使用的隐患。
