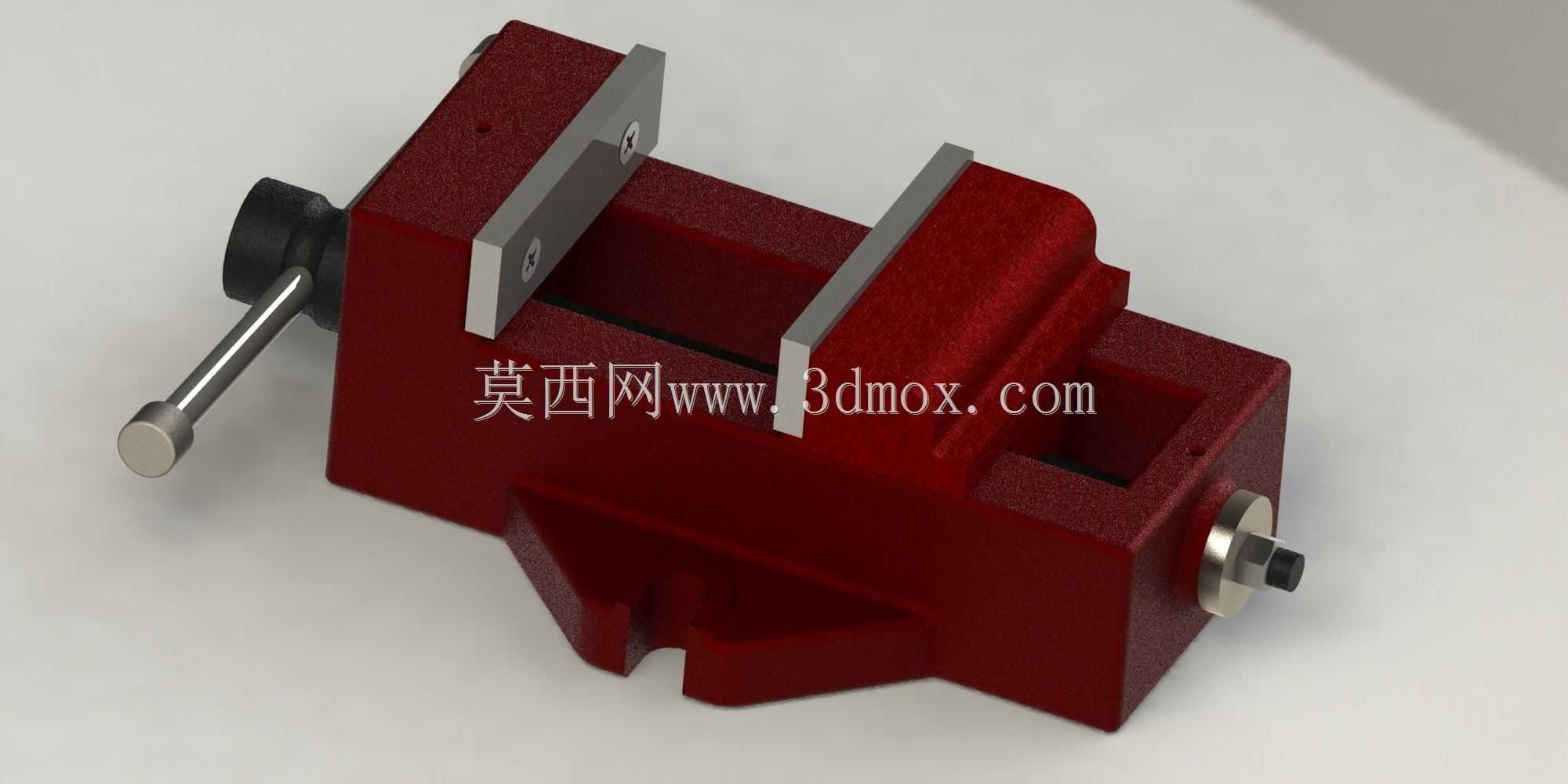

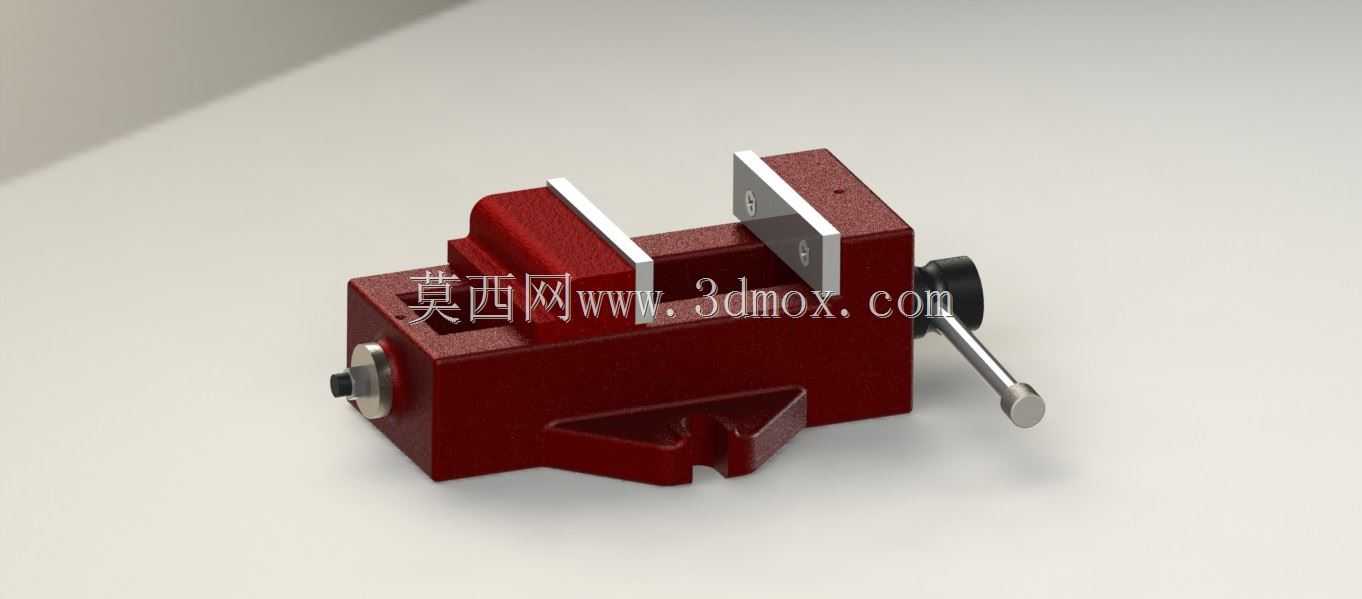

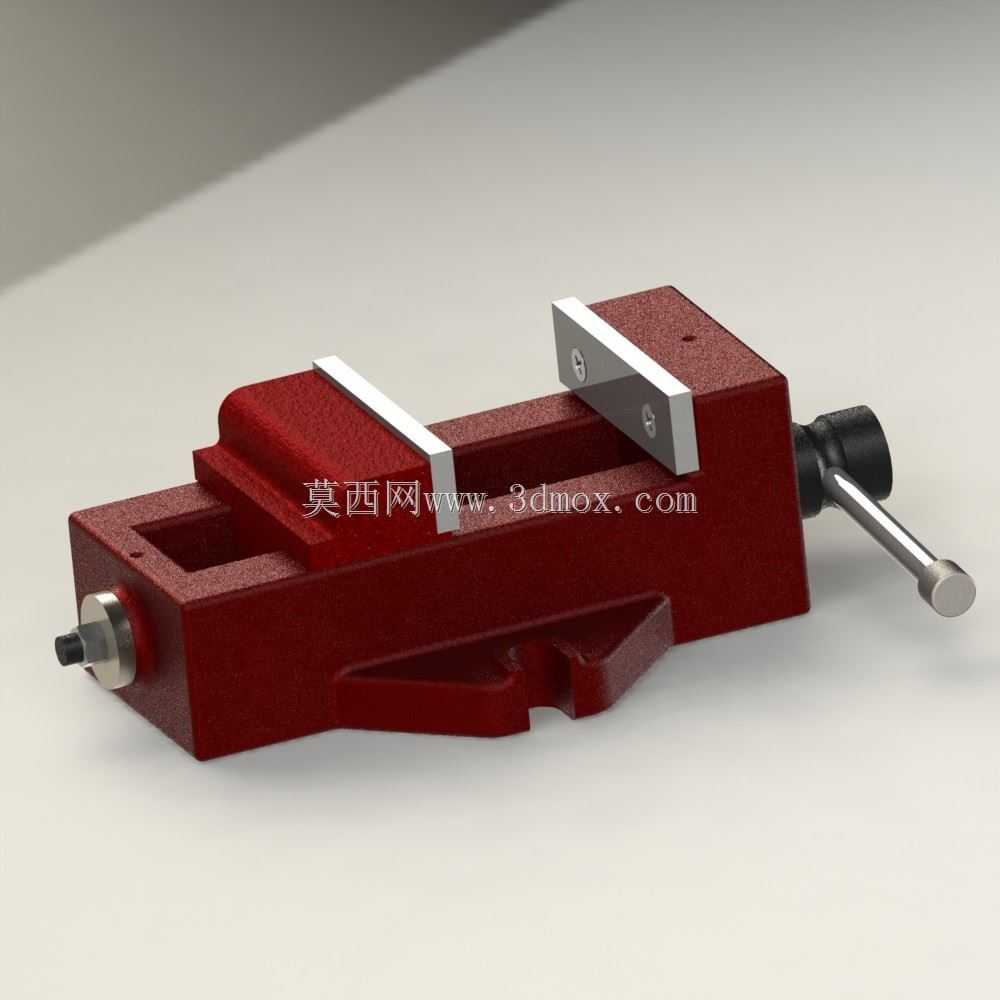

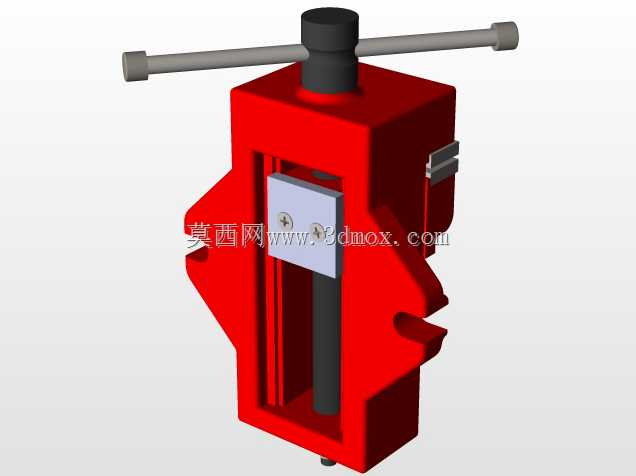

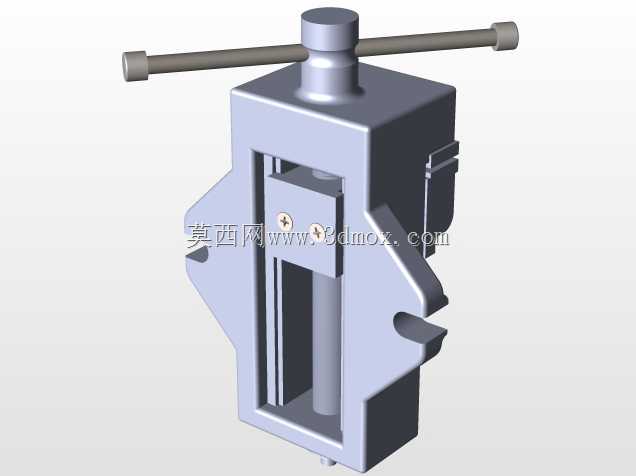

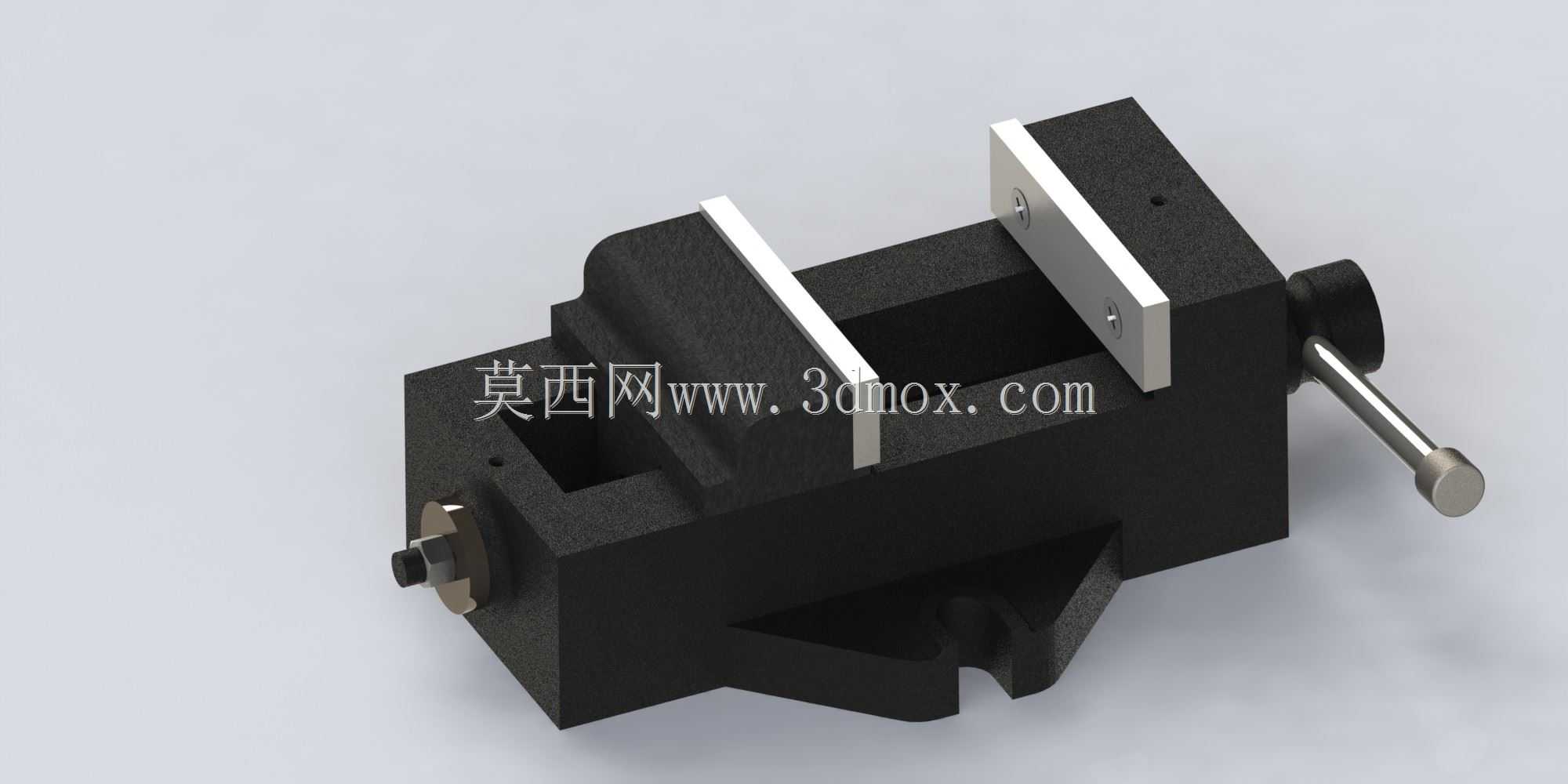

机用平口虎钳全装配结构三维数模

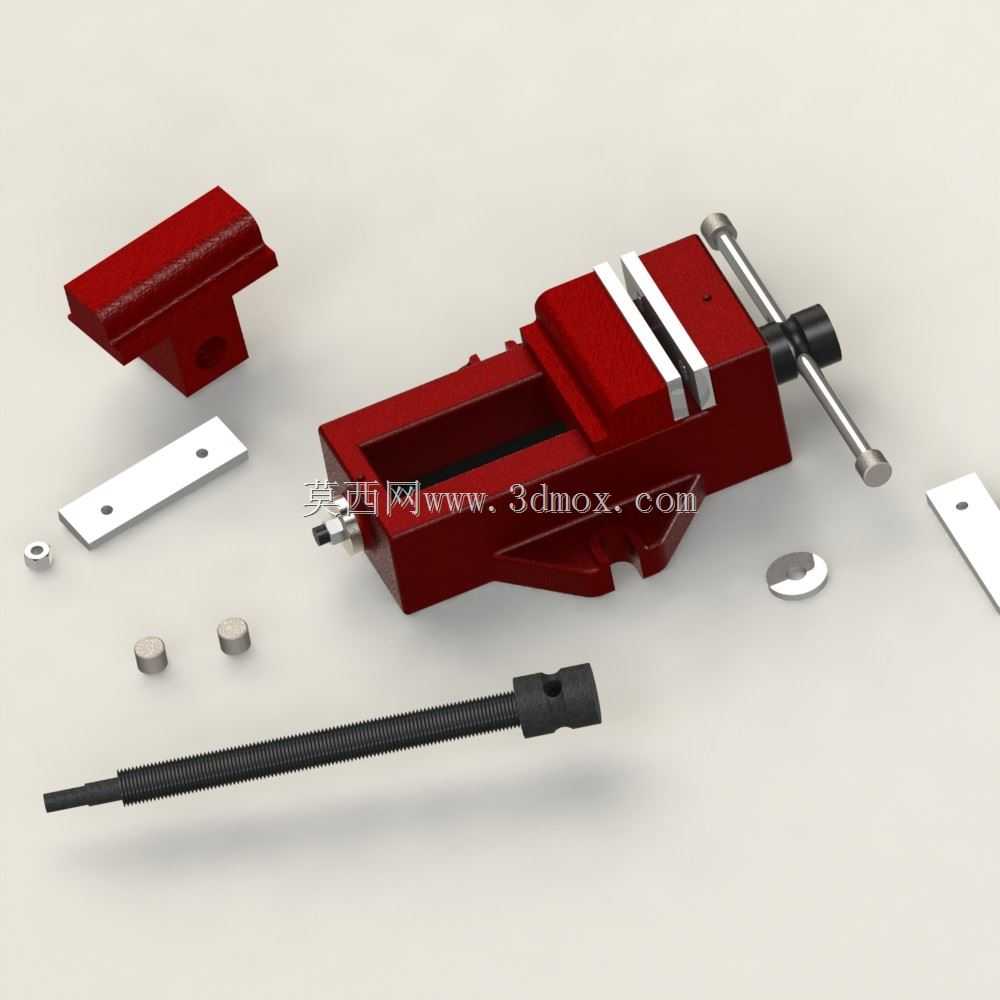

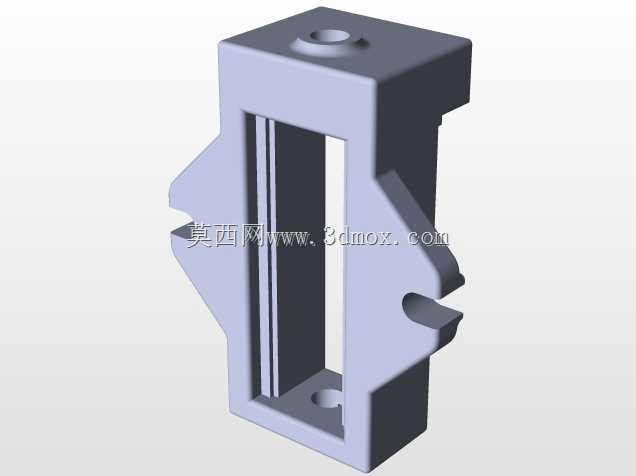

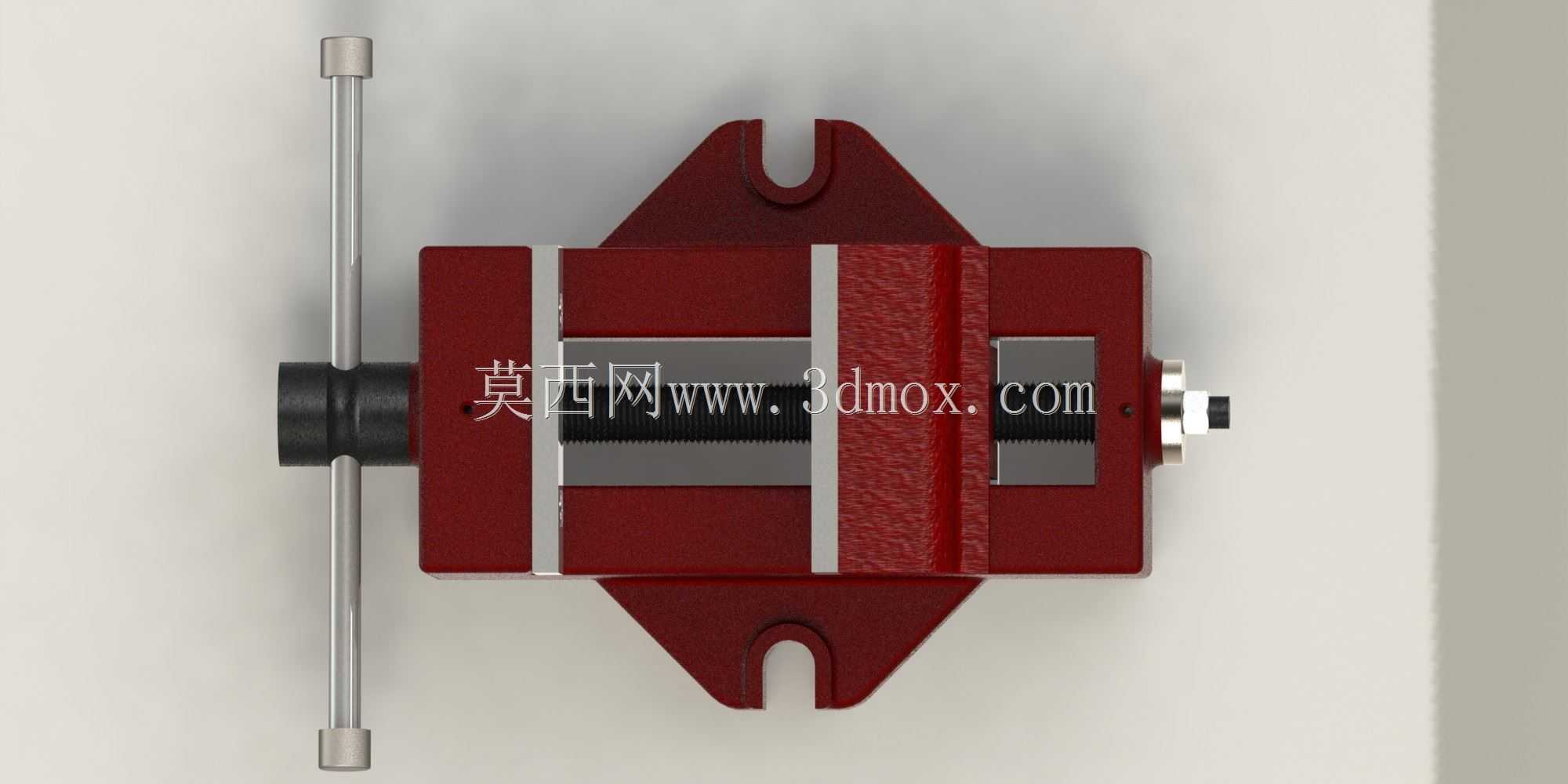

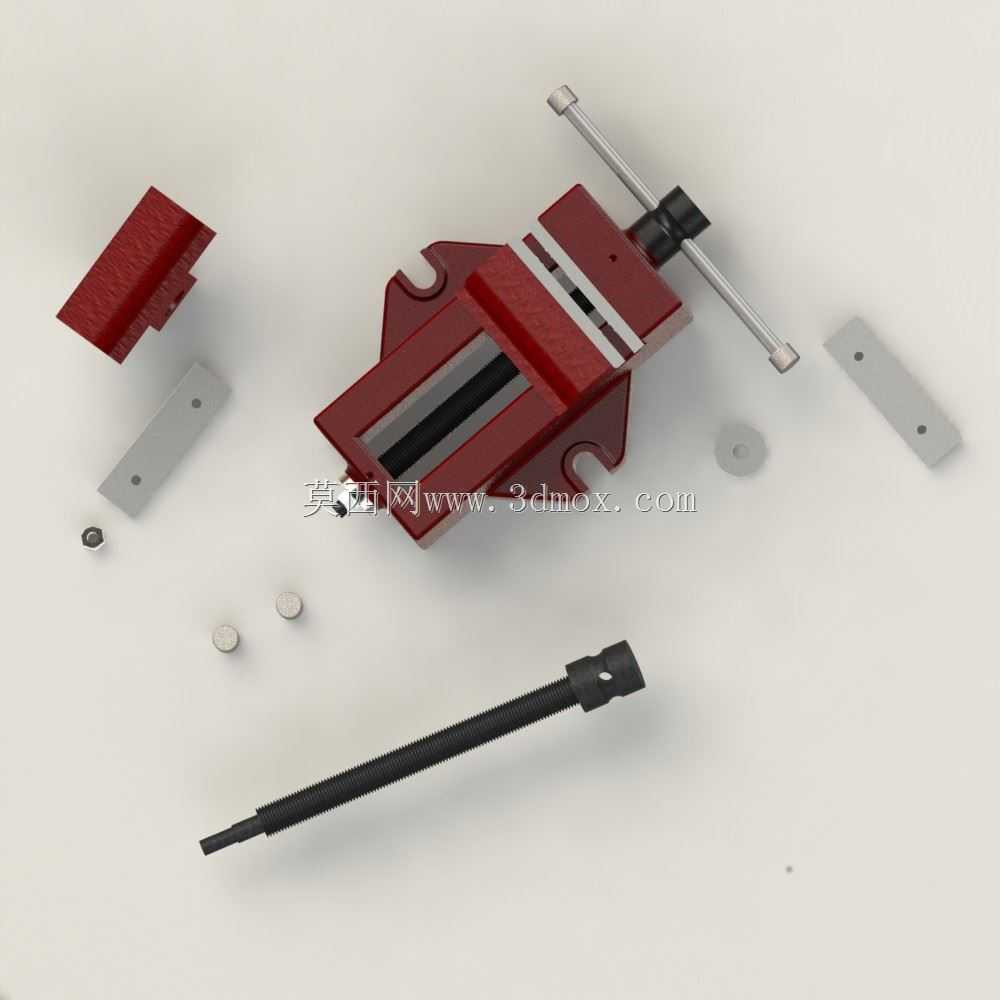

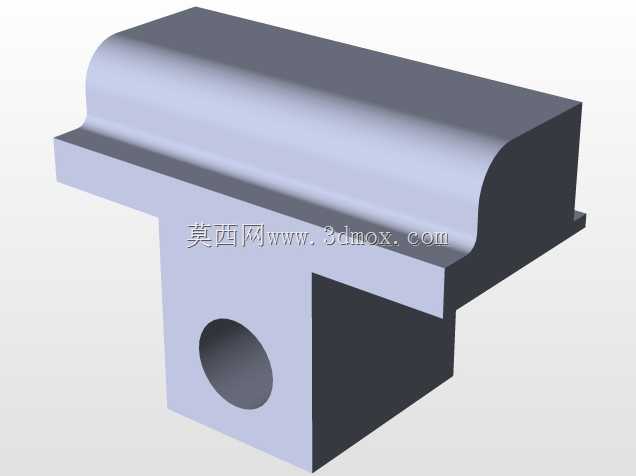

这款机用虎钳是机械加工场景中应用极为广泛的通用工装夹具，常见于铣床、钻床、磨床、钳工台等加工工位，承担工件装夹定位的核心功能，能够在切削、钻孔、打磨等加工作业中牢牢固定待加工坯料，避免工件因切削力作用发生位移、振动，保障加工精度与作业安全，是机械加工车间、五金维修工位、实训教学场地不可或缺的基础工装。从实际用途来看，该虎钳可适配不同材质的规则形状工件装夹，通过调整钳口开合范围，能够夹持从薄型板料到方形、矩形块状坯料，配合软钳口配件还可夹持已加工完成的光洁表面工件，避免装夹过程中夹伤工件表面，适配粗加工、半精加工乃至部分精加工工序的装夹需求。从功能特性来看，该虎钳采用丝杠传动的夹紧结构，通过转动端部的手柄带动丝杠旋转，驱动活动钳身沿固定钳身的导轨方向做直线往复运动，实现钳口的开合与夹紧动作，传动平稳、夹紧力充足，操作时只需施加较小的手柄扭力即可获得足够的夹紧力，同时具备可靠的自锁特性，在加工过程中不会因切削振动出现松脱问题；固定钳身底部设置有标准的安装定位结构，可通过螺栓直接固定在机床工作台或者钳工台面上，安装后整体刚性充足，能够承受较大的切削载荷。从设计思路来看，这款虎钳采用全拆分式的装配结构设计，将整体拆分为固定钳身、活动钳身、丝杠、螺母、钳口板、手柄、定位销、紧固螺钉等独立零部件，每个零部件的结构都经过工艺性优化，固定钳身的导轨面采用平直度较高的滑动配合结构，保障活动钳身移动时的直线度，避免钳口错位导致装夹精度下降；钳口板采用可拆卸式设计，表面加工有交叉防滑齿纹，磨损后可单独更换，无需整体报废虎钳，降低后期使用维护成本；丝杠与活动钳身的连接部位采用间隙配合结构，既保障传动顺畅，又能预留足够的磨损补偿空间，延长整体使用寿命。从外形尺寸与安装边界来看，该虎钳整体结构紧凑，固定钳身的底座安装孔位间距符合通用机床工作台的T型槽间距标准，安装时无需额外制作过渡转接板即可直接适配多数常规尺寸的铣床、钻床工作台；钳口最大开合距离覆盖常规中小型工件的装夹尺寸范围，整体高度适配机床加工的刀具行程区间，装夹工件后不会出现刀具与钳身干涉的问题，活动钳身的移动行程经过合理规划，既满足常规工件的装夹需求，又不会因行程过长导致整体结构冗余、刚性下降。
