达芬奇直角减速齿轮传动结构

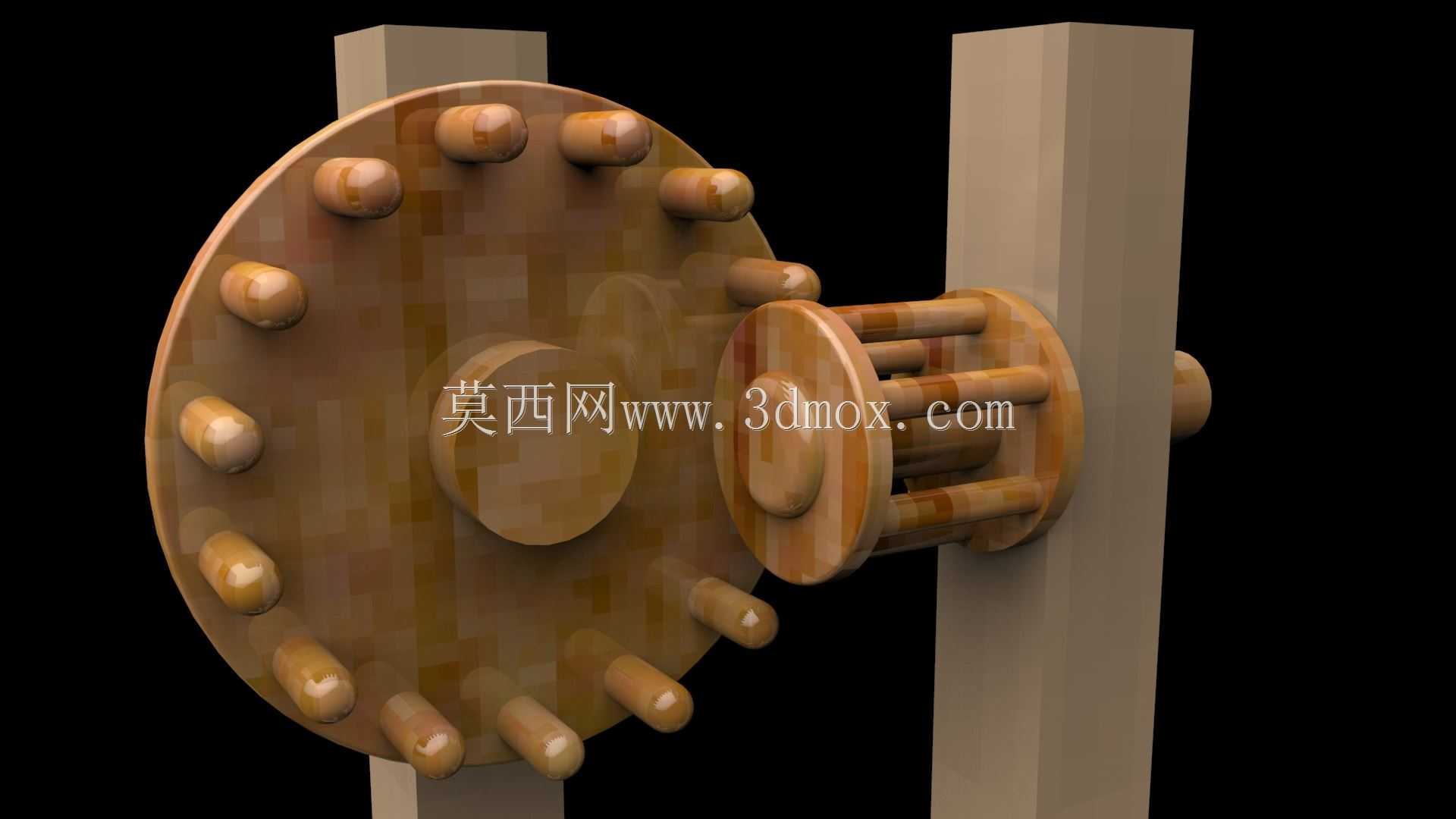

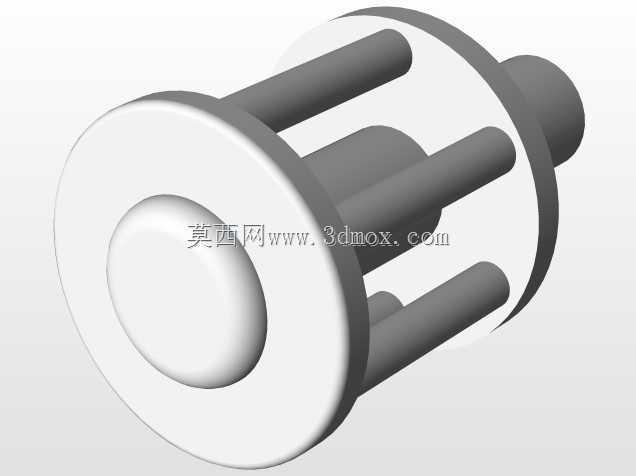

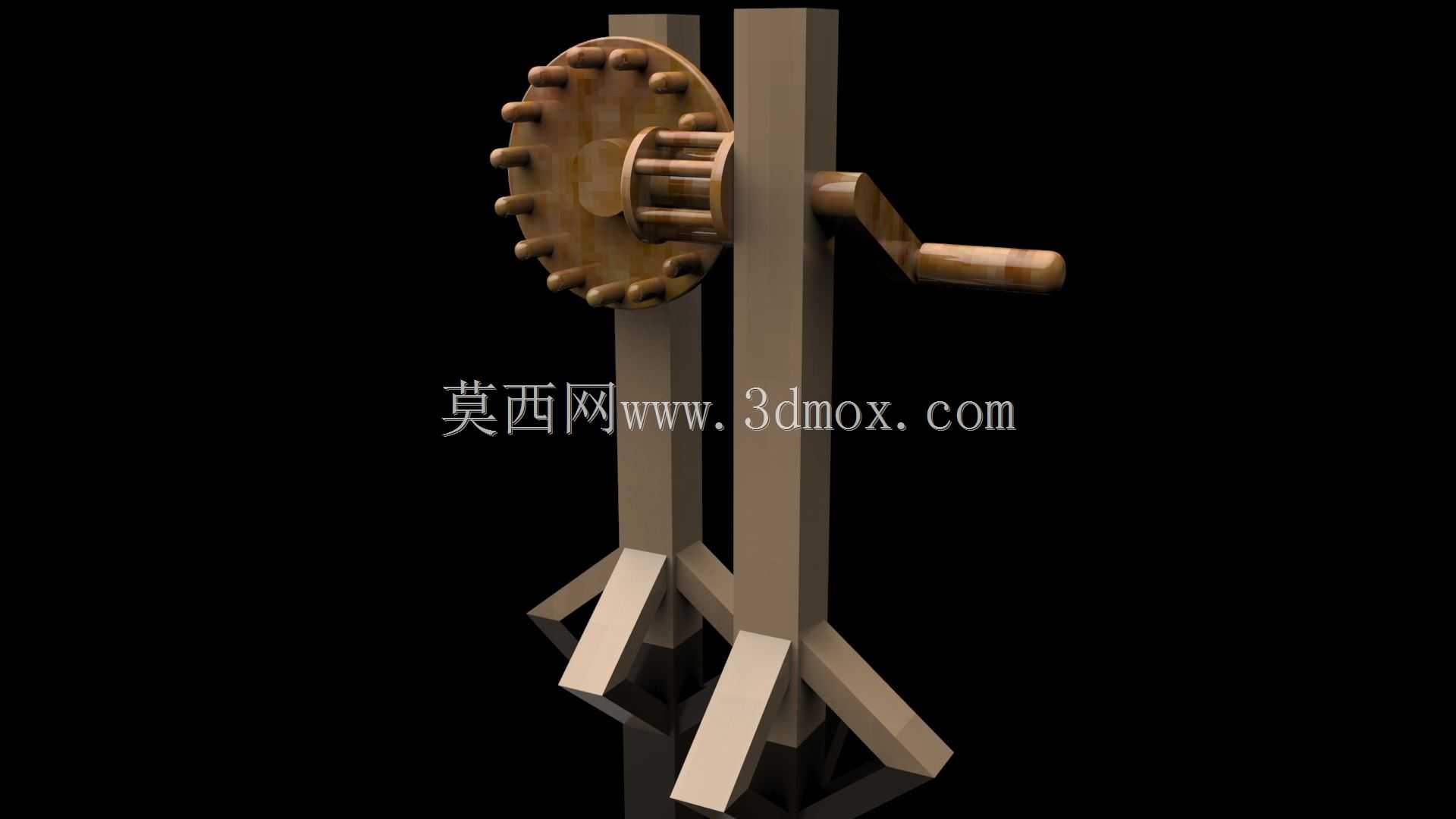

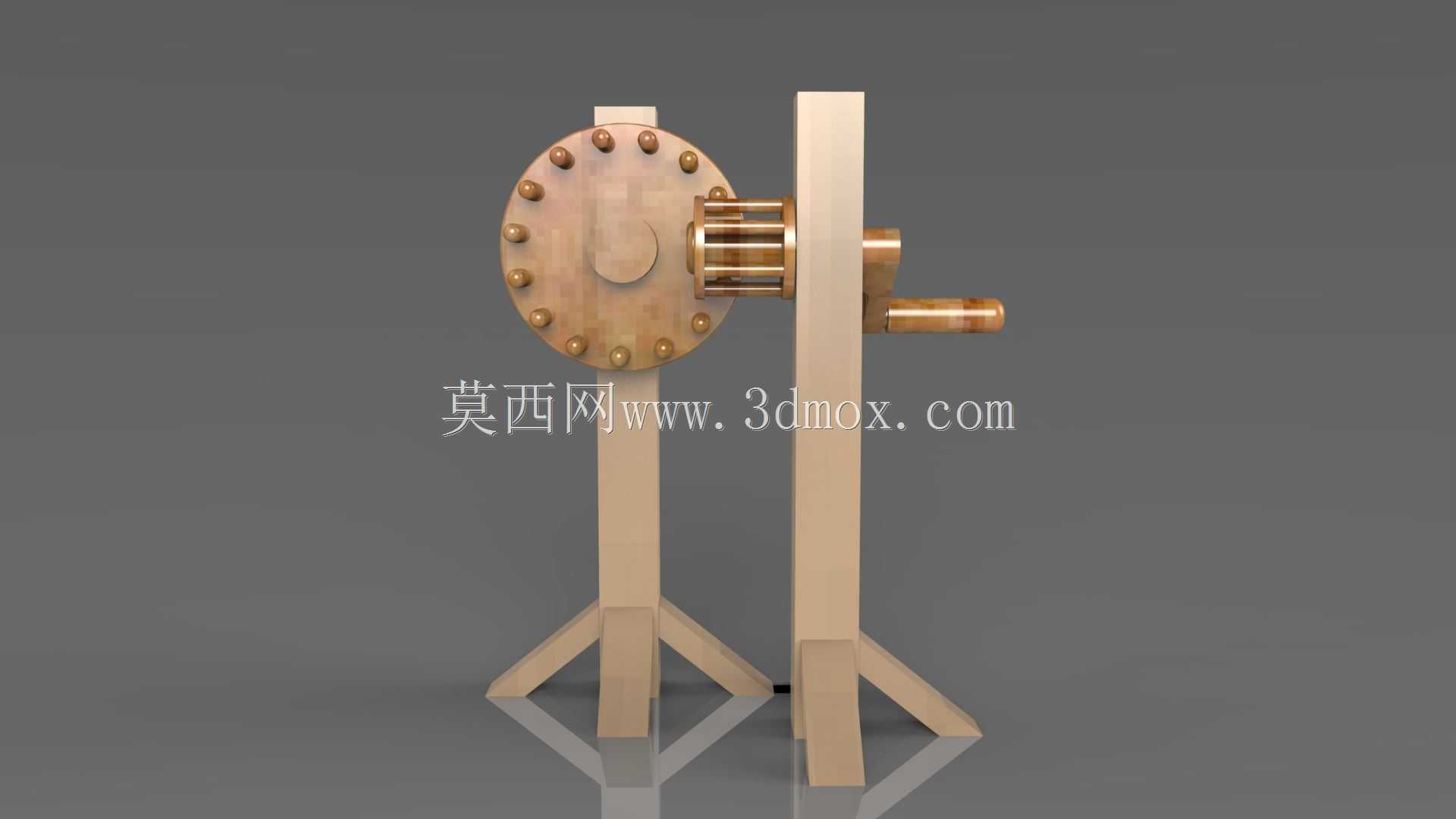

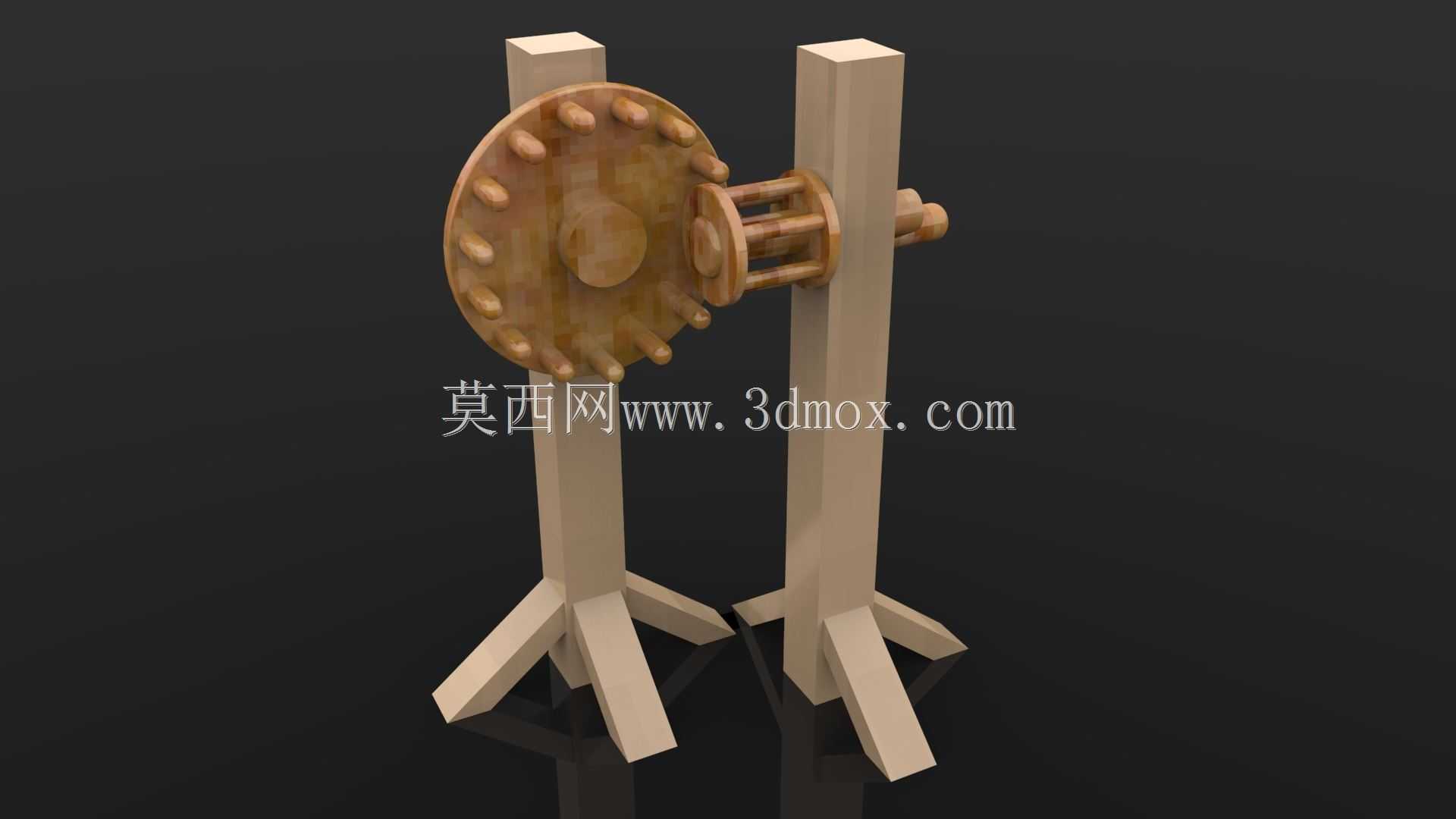

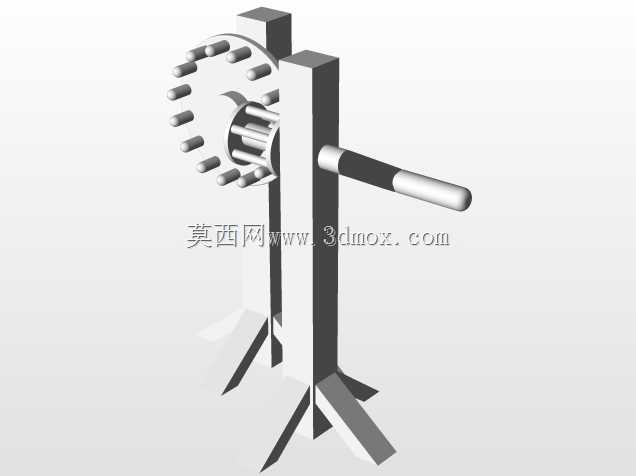

这款直角减速传动结构，是早期机械传动探索阶段的经典构型，核心应用于需要在垂直交错轴间完成动力传递、同时实现转速降低扭矩放大的作业场景，在早期的人力机械、小型工坊加工设备、早期起重辅助装置中都能找到这类构型的应用痕迹，能够适配输入轴与输出轴呈90度交错的安装空间，解决平行轴减速结构无法适配垂直转向动力传输的痛点。从实际用途来看，这类直角减速结构可以将输入端的高转速低扭矩动力，通过齿轮组的啮合传动转换为输出端的低转速高扭矩动力，同时完成动力传输方向的90度转向，无需额外加装转向传动构件，能够有效压缩整套传动系统的占用空间，适合安装空间局促、需要转向传力的早期机械装置。从功能特性来看，该结构采用端面凸齿与柱销啮合的传动形式，输入端的小直径轮盘上均匀布置多根圆柱传动销，与大直径轮盘端面上的半球形凸齿形成交错啮合，传动过程中多齿同时参与啮合，载荷分布均匀，能够承受较大的冲击载荷，同时啮合过程平滑，不会出现普通齿轮传动的根切、卡滞问题，即使在构件加工精度有限的早期制造条件下，也能保证传动的顺畅性，不会轻易出现传动卡死的故障。从设计思路来看，该结构跳出了传统平行轴圆柱齿轮、相交轴锥齿轮的设计局限，不需要加工复杂的渐开线齿形，仅通过端面凸柱与销柱的配合就能实现交错轴的减速传动，大幅降低了构件的加工难度，在没有精密加工设备的条件下也能完成构件的制造与装配；大轮与小轮的直径比决定了整体的减速比，可根据实际的扭矩、转速需求调整两轮的直径比例与凸齿、销柱的数量，适配不同的传动需求，同时整体结构没有复杂的箱体、轴承座等附加构件，仅通过两根垂直布置的支撑轴就能完成整套结构的固定，结构极简且可靠性强。从外形尺寸与安装边界来看，整套结构的核心轮廓由大直径传动轮、小直径传动轮以及两根垂直布置的支撑轴构成，大轮端面与小轮端面呈90度垂直贴合布置，安装时需要预留出大轮的旋转圆周空间，以及小轮轴向的装配空间，两根支撑轴的轴线需要保证严格垂直且处于同一啮合平面，避免出现啮合错位导致的传动卡滞或磨损加剧问题；支撑轴的伸出端可直接连接动力输入部件与作业执行部件，不需要额外加装联轴器等连接构件，进一步压缩了整套传动装置的安装空间，适合在小型化、轻量化的早期机械装置中搭载使用。
