单级齿轮传动减速箱结构设计

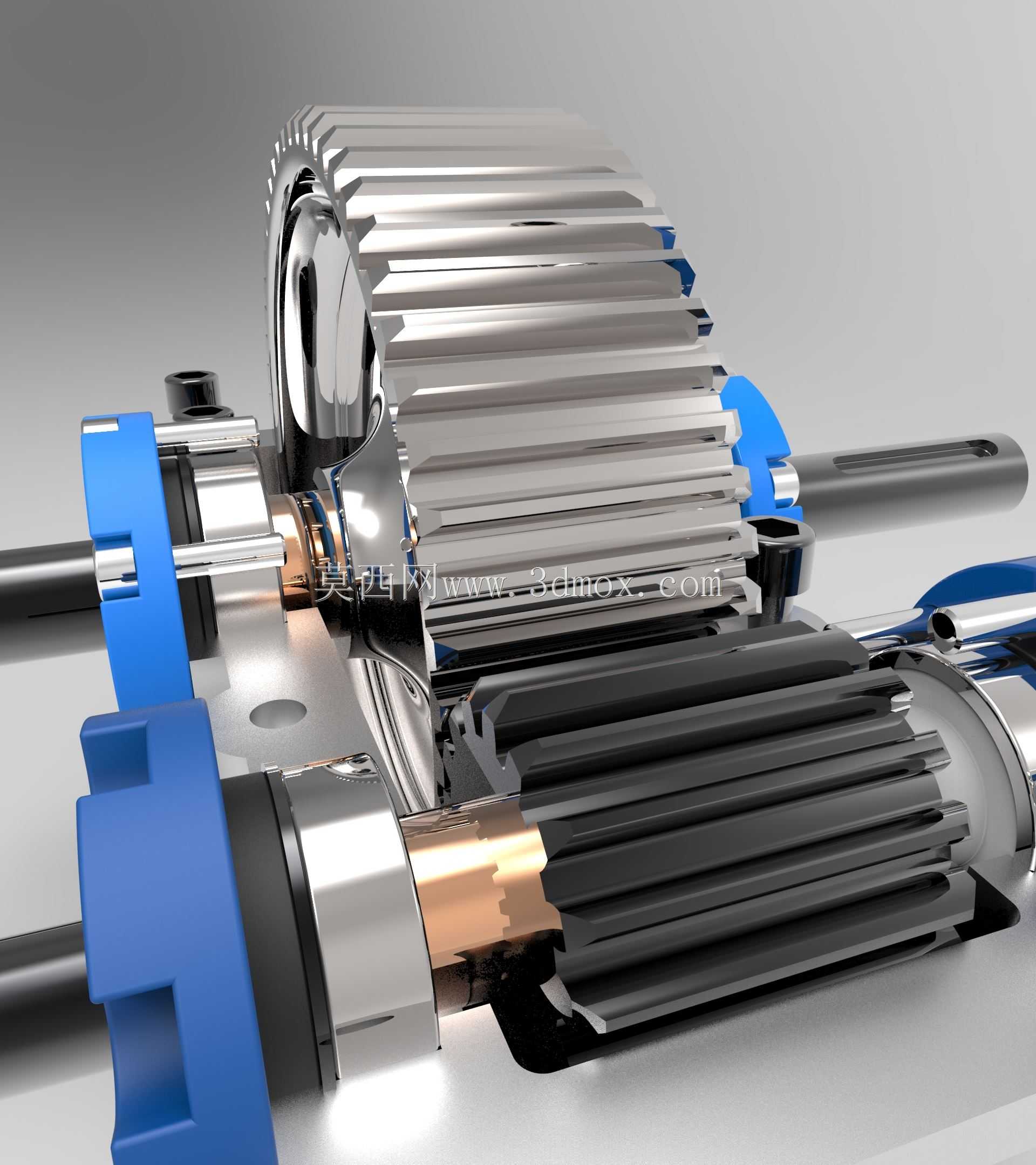

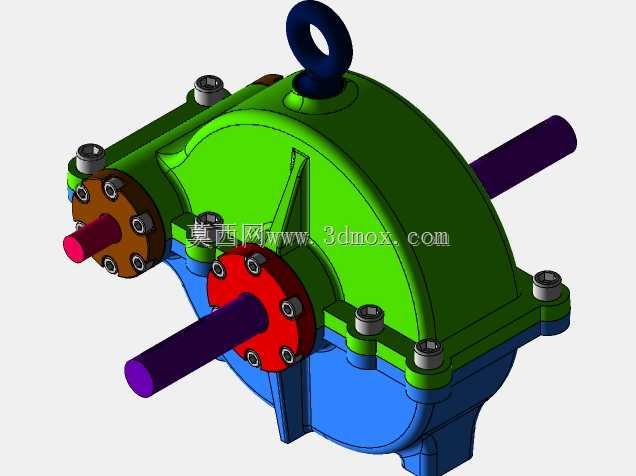

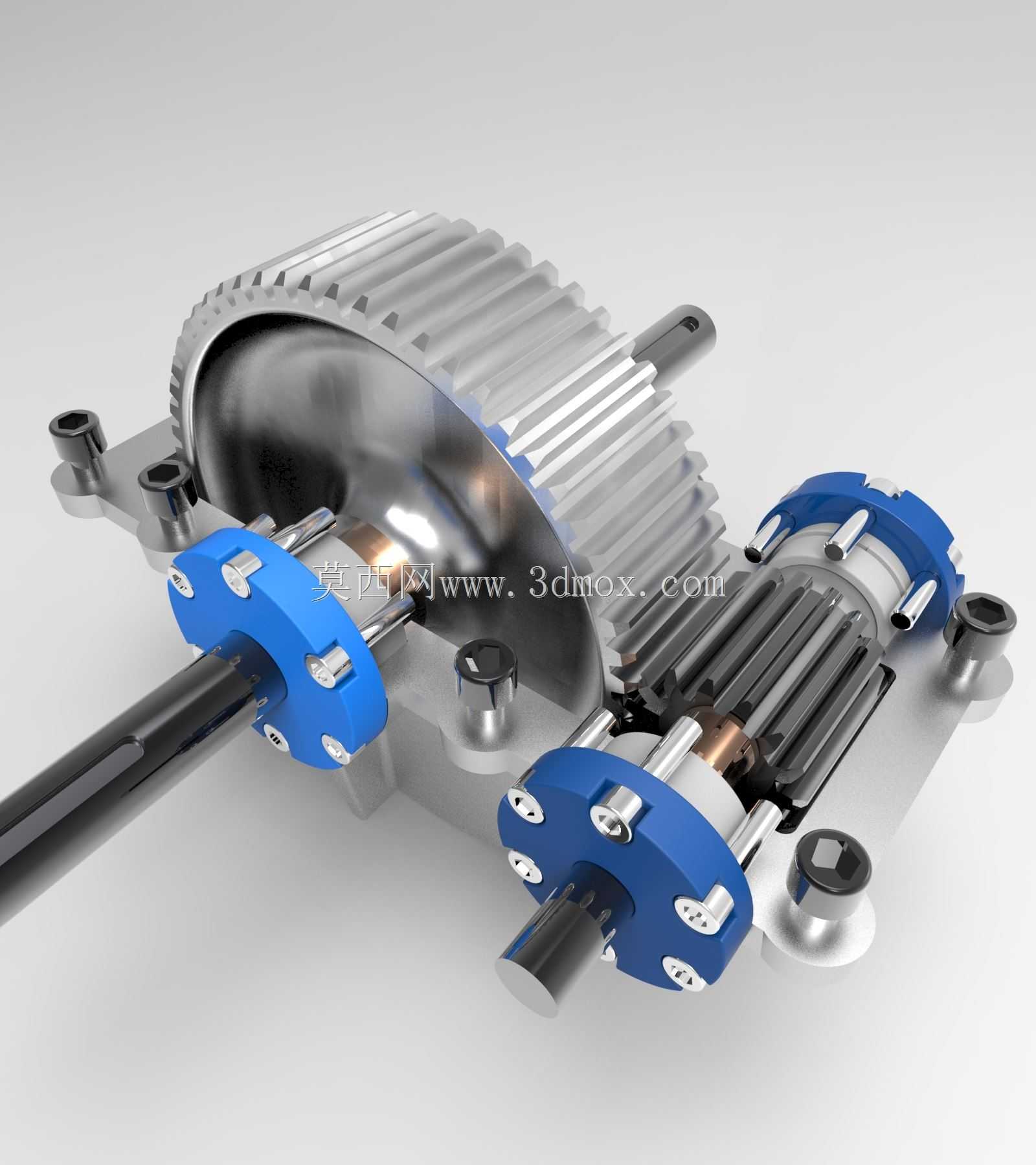

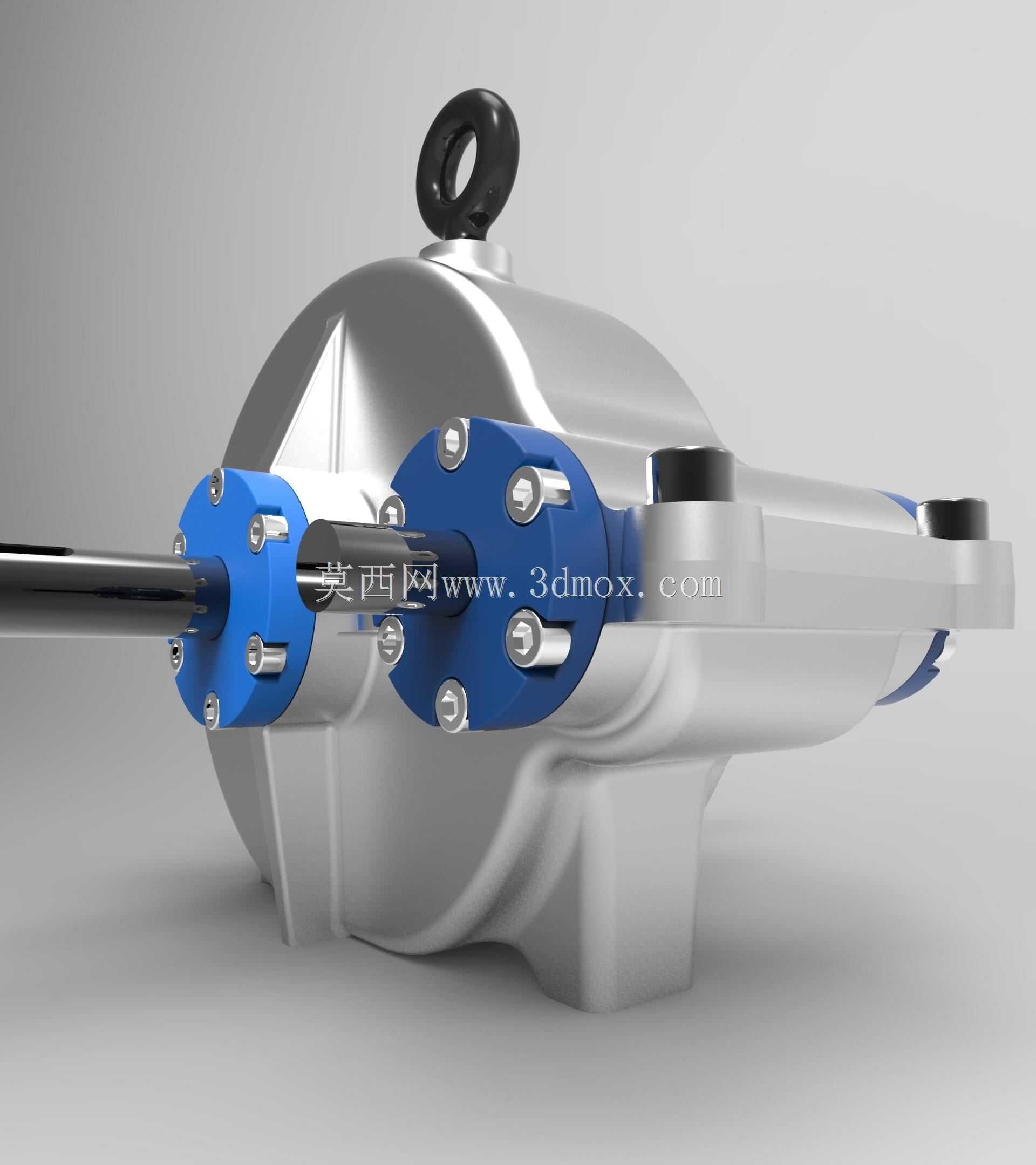

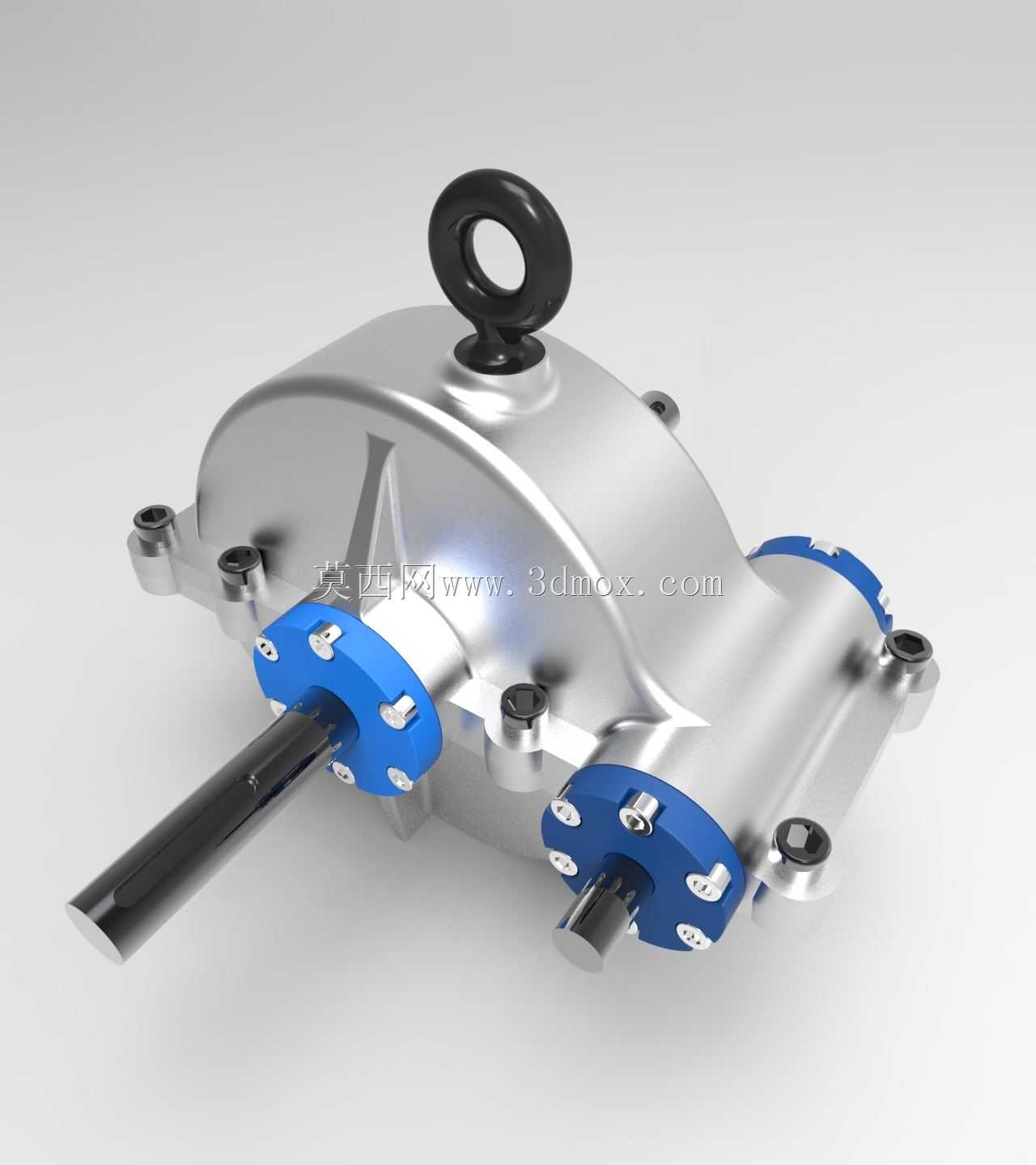

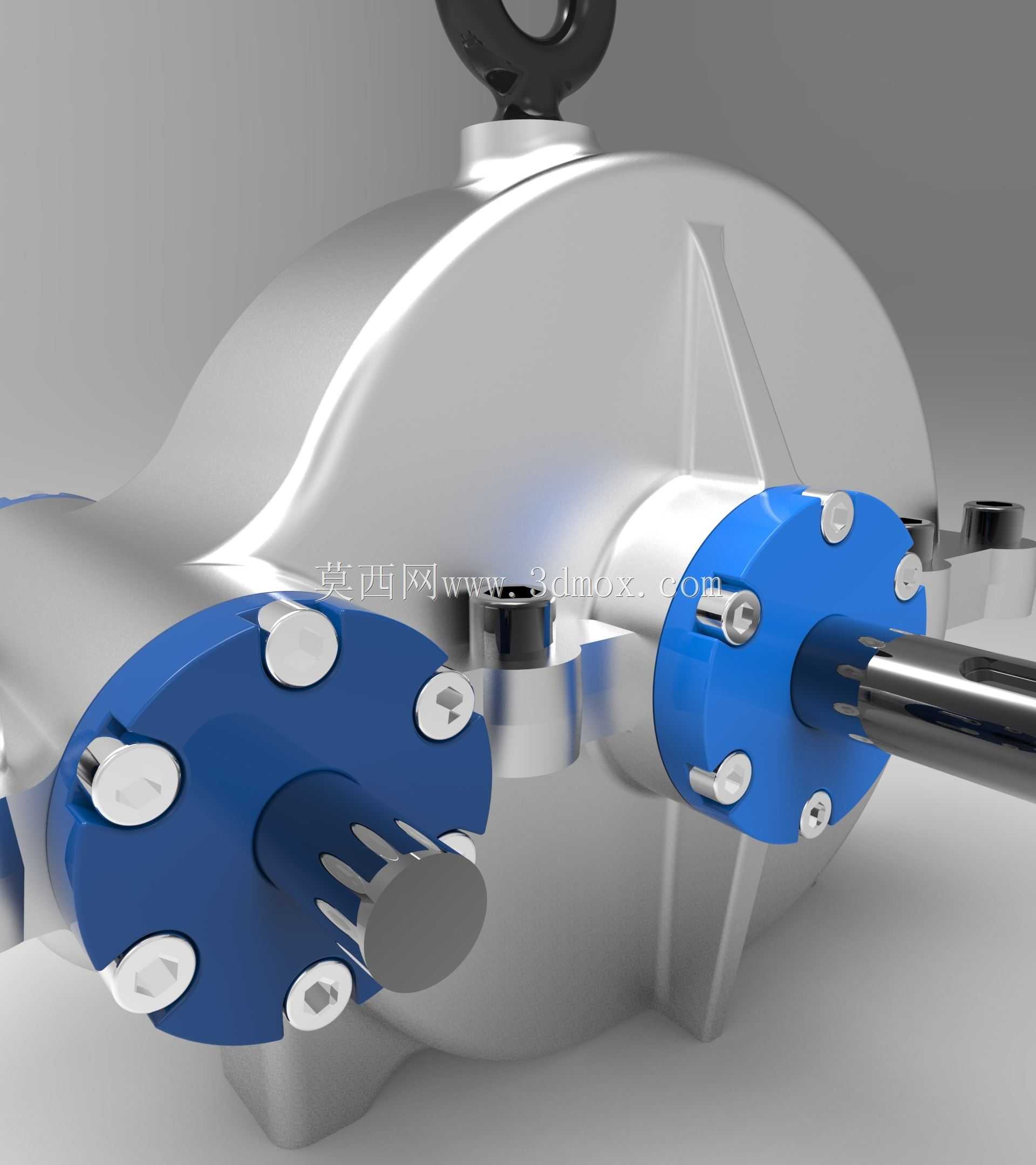

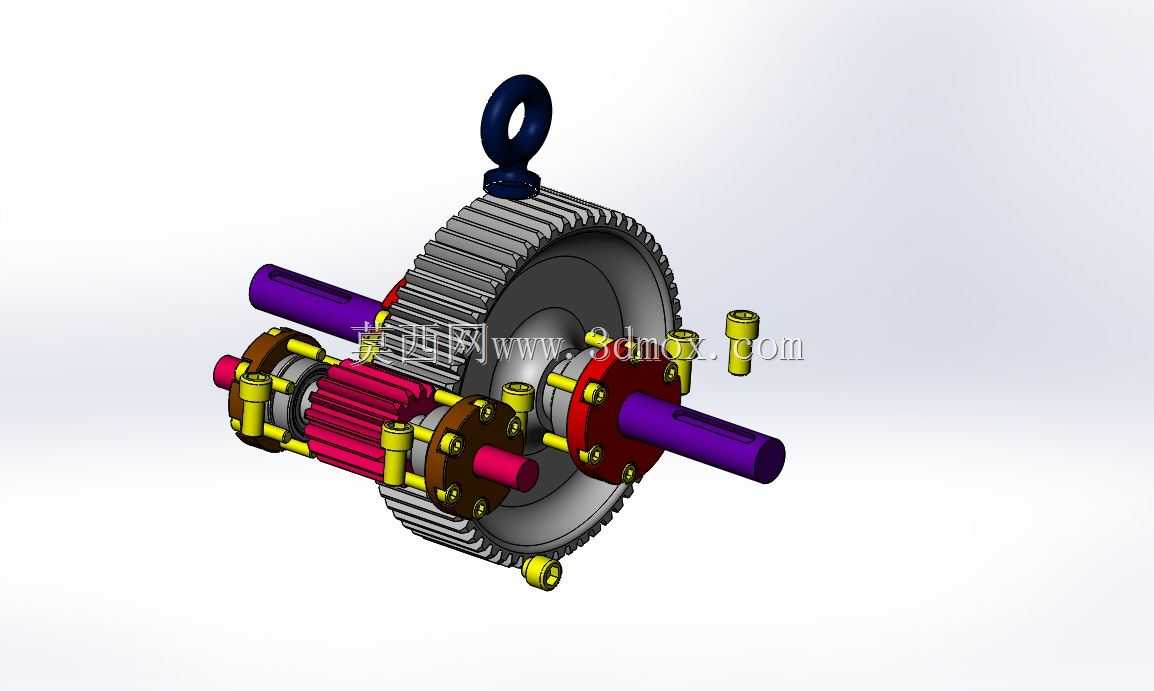

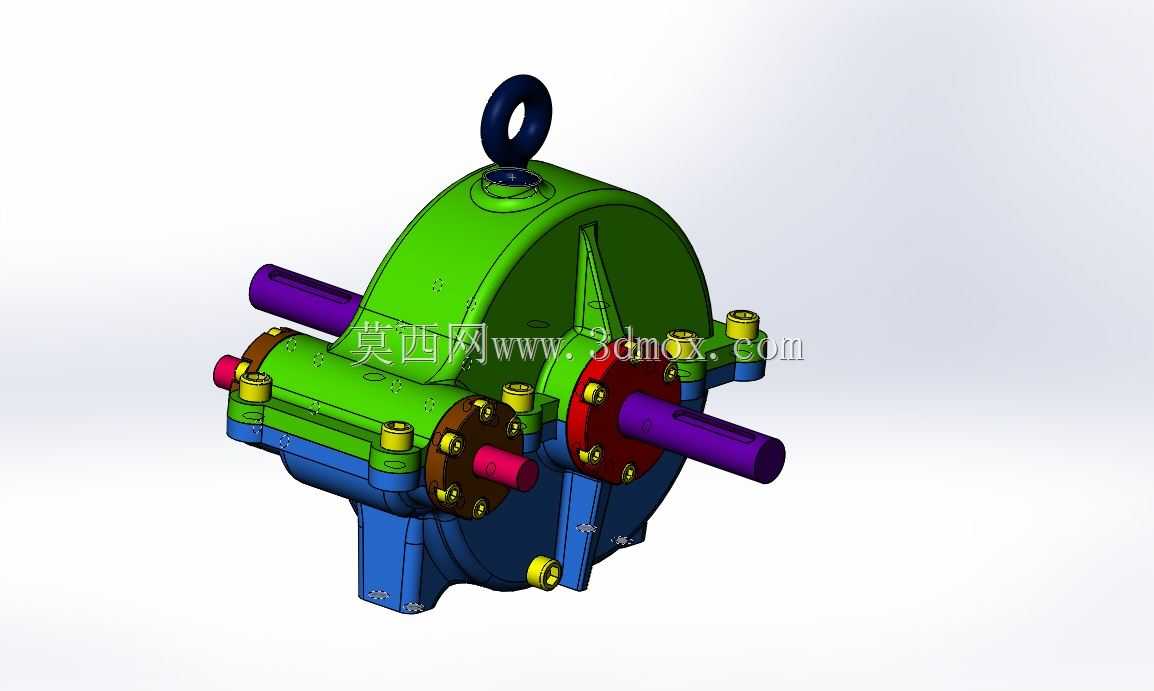

这款单级齿轮减速箱是机械传动系统中应用极为广泛的基础动力传递部件，主要用于原动机与工作机之间的转速匹配与扭矩放大场景，在轻工输送设备、小型机床进给机构、农用机械传动单元、自动化生产线辅机驱动等场景中都能见到这类单级减速结构的身影，它能够将电机输出的高转速低扭矩动力，通过固定传动比的齿轮啮合转换为低转速高扭矩的输出动力，满足后端工作负载的运行需求。从结构设计来看，这款单级齿轮箱采用剖分式箱体结构，上下箱体通过螺栓紧固连接，既能够保证内部齿轮啮合腔体的密封性能，也方便后期装配调整与内部零部件的检修维护，箱体顶部设置的吊环结构，能够满足整箱吊装转运的需求，适配车间装配、设备现场安装的吊装作业要求，避免吊装过程中磕碰箱体结合面或者输入输出轴端。箱体两侧的轴承端盖采用蓝色涂装的端盖结构，通过周向布置的螺栓固定在箱体轴承座位置，既能够对内部支撑轴承起到轴向定位的作用，也能够阻挡外界粉尘、水汽进入箱体内部，同时防止箱体内的润滑油渗漏，保证齿轮与轴承的润滑环境稳定。输入轴与输出轴采用平行轴布置的单级圆柱齿轮传动结构，传动路线短，机械传动效率高，相比多级减速结构，单级传动的能量损耗更低，结构更紧凑，适合传动比需求在固定区间内的传动场景。在安装边界设计上，箱体底部设置有带安装孔的固定支脚，能够通过螺栓直接固定在设备安装基座上，安装基准面经过铣削加工，能够保证安装后输入输出轴的同轴度与平行度要求，避免安装偏差带来的齿轮偏载、轴承异常磨损问题。输入输出轴的轴端都预留有标准的轴伸长度与键槽结构，能够直接通过联轴器或者带轮与原动机、工作负载连接，不需要额外加工轴端结构，适配常规的机械传动连接标准。设计过程中充分考虑了箱体的刚度与散热需求，箱体外壳设置有合理的加强筋结构，既能够减轻箱体整体重量，也能够提升箱体的结构刚度，避免齿轮啮合过程中箱体产生形变影响啮合精度，同时增大的箱体外表面积也能够提升齿轮运转过程中的散热效率，保证长时间连续运行时箱体内的温度处于合理区间，避免润滑油高温变质影响润滑效果。
