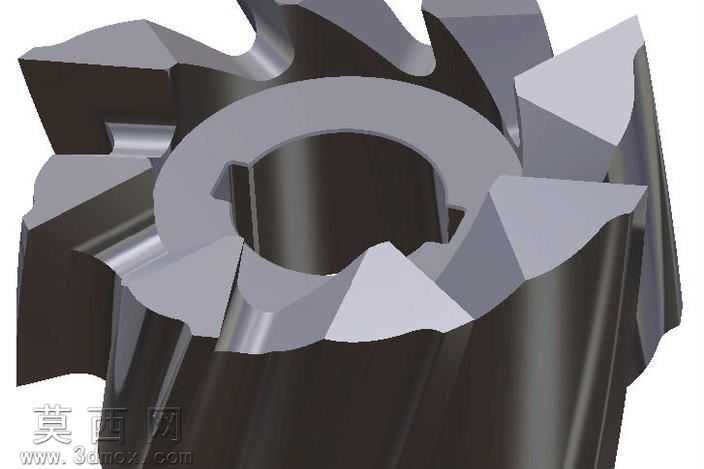

机加工用套式壳端铣刀三维结构设计

本模型为套式壳端铣刀的三维参数化建模成果，建模阶段采用主流三维机械设计软件完成全结构特征构建，整体建模逻辑遵循机械加工刀具的实际生产设计规范，还原了壳端铣刀的全部核心结构细节。模型首先构建了刀具的环形基体主体，中心设置标准安装内孔，孔内设计对称传动键槽结构，用于匹配机床刀杆的传动凸键，保障铣削作业时扭矩的稳定传递，避免刀具与刀杆之间出现相对打滑的问题。刀体周向均匀分布多组切削刀齿，每一刀齿均精准还原了前角、后角、刃倾角等核心切削角度参数，齿间设置流畅的排屑槽结构，槽型曲面经过平滑过渡处理，可在金属铣削过程中引导切屑顺利排出，避免切屑堆积刮伤已加工工件表面、损伤切削刃口。材质渲染阶段，刀体整体采用硬质合金刀具的金属质感材质，还原了高速钢、硬质合金类切削刀具的深灰金属色泽，对切削刃部位做了高光处理，突出刃口的锋利质感，刀体非切削面做了细微的磨砂质感处理，还原真实刀具的表面处理工艺效果。结构设计上，该壳端铣刀为套式安装结构，适用于较大直径的端面铣削加工场景，刀齿与基体采用一体化建模设计，还原整体式硬质合金壳端铣刀的结构特性，各刀齿的分布角度、刃口尺寸均做了等参数阵列处理，保障每一刀齿的切削负荷均匀，提升刀具整体的动平衡性能，适配高转速的铣削加工工况。建模过程中对所有尖角结构做了符合工艺要求的微小倒角处理，避免应力集中问题，同时还原了刀具生产过程中的工艺细节特征，整体模型无冗余几何特征，各结构之间的装配关系（此处为一体化结构的特征衔接）清晰合理，可用于刀具结构教学、机加工工艺仿真、虚拟装配场景使用，能够直观展现壳端铣刀的结构组成与切削部位的设计逻辑，为刀具选型、加工工艺编制提供可视化的三维参考依据。
