炭黑收集用大型袋式除尘装置结构设计

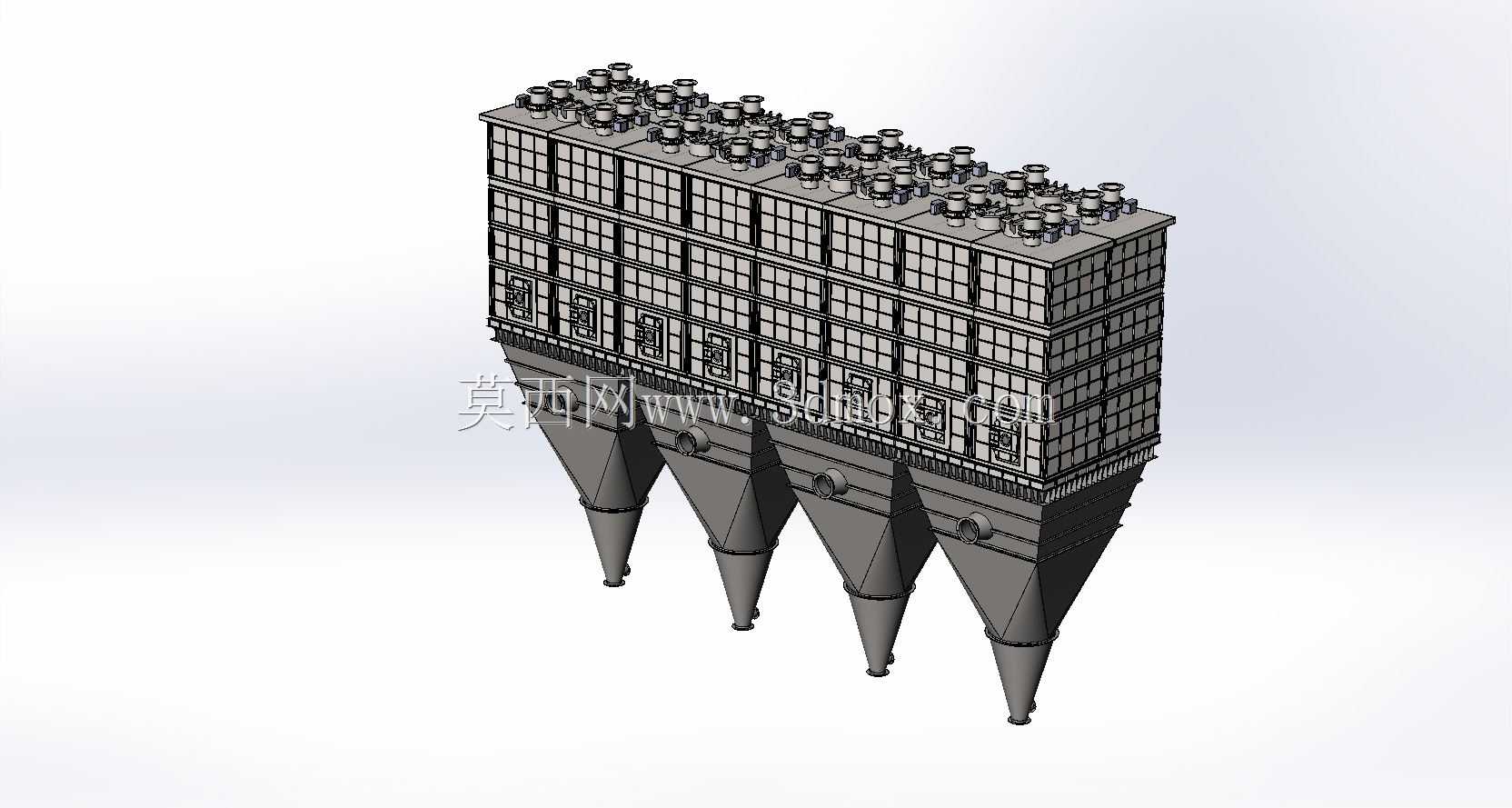

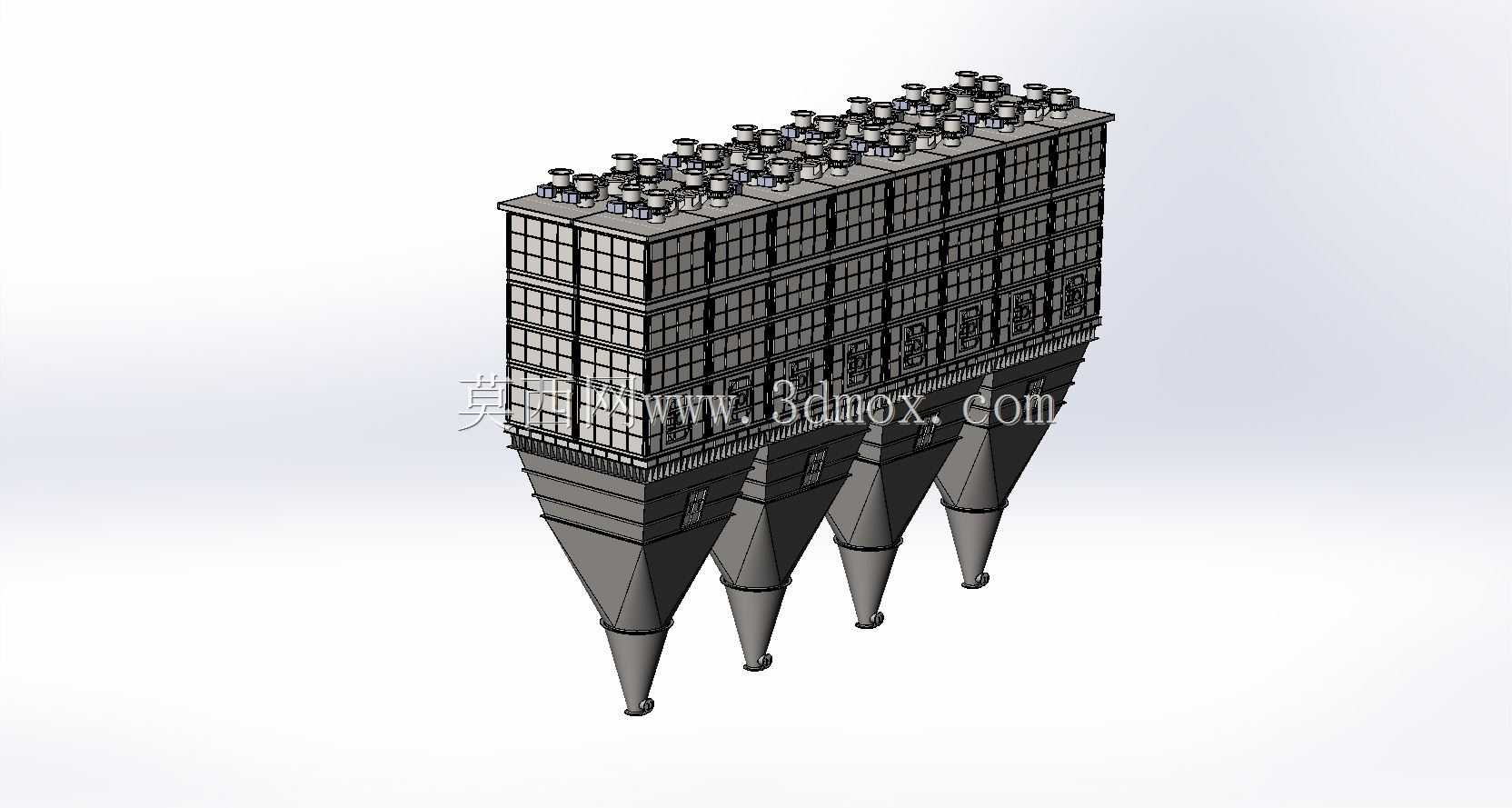

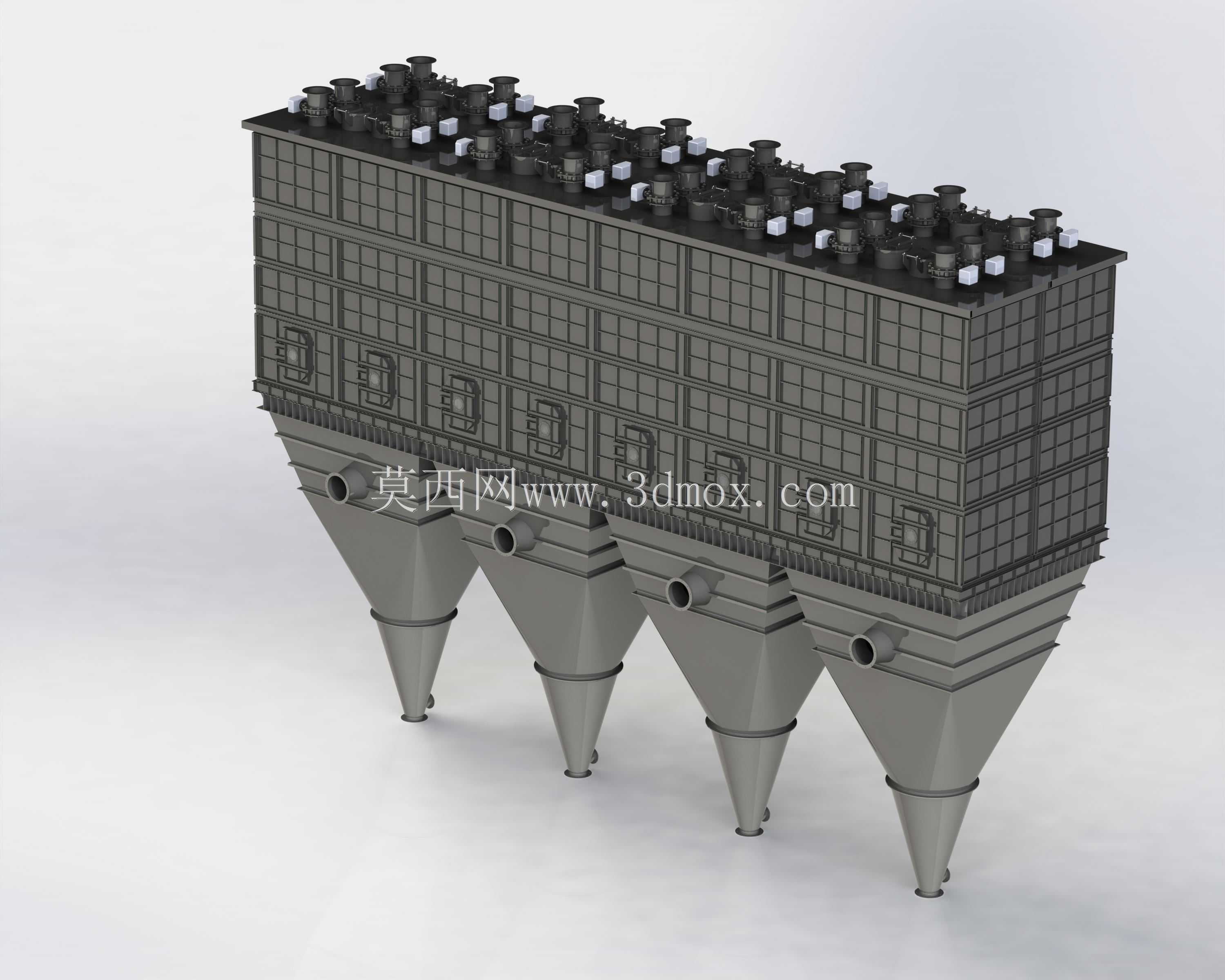

该袋式除尘装置主要面向炭黑生产加工场景设计，适配炭素生产项目的工艺尾气与物料回收需求，核心作用是完成含炭黑粉尘气流的气固分离，既实现生产环节的炭黑物料回收，降低生产原料损耗，也能对排放尾气做净化处理，满足工业生产的粉尘排放管控要求，可直接对接炭黑生产反应炉的尾气排出管路，适配大流量含尘气流的连续处理工况。设备整体采用多仓室并列布局，上部为规整的长方体过滤仓段，外覆加强筋格构式壁板，既保证仓体结构强度，也能降低大容积仓体的壁板用料成本，顶部整齐排布脉冲喷吹清灰组件，每个组件对应一组过滤单元，可分仓实现离线清灰作业，避免清灰过程影响整体设备的连续运行，清灰时压缩空气瞬间喷入滤袋，使附着在滤袋外表面的炭黑粉尘脱落，落入下部灰斗。下部设置四个锥形灰斗，锥角经过精准核算，保证炭黑粉尘能依靠自重顺利滑落到灰斗底部的卸灰口，不会在锥壁发生积料搭桥问题，每个灰斗侧面设置检修人孔与料位检测接口，方便日常运维检查与积料状态监测，灰斗底部配置卸灰阀接口，可直接对接螺旋输送机或卸灰阀，实现收集粉尘的连续密闭排出，避免二次扬尘。设计过程中充分考虑现场安装边界，整体采用模块化分段设计，上部过滤仓可拆分为多个独立仓室单元，下部灰斗为独立预制构件，运输时可拆分装载，到场后通过法兰拼接组装，降低大件运输的难度与成本；设备进风口设置在灰斗上部侧方，含尘气流进入后先通过气流均布板做减速导流，大颗粒炭黑在重力作用下直接落入灰斗，细微颗粒随气流上升进入过滤仓，经过滤袋拦截后附着在滤袋表面，净化后的气流通过上部净气室汇总后从出风口排出。设备整体布局紧凑，在保证大过滤面积的前提下尽可能缩小占地面积，适配炭素生产厂区的现有场地布局，所有检修通道与操作点位都预留了足够的操作空间，顶部喷吹组件区域设置检修平台接口，可直接配套现场检修平台安装，日常更换滤袋、检修喷吹阀都可在平台完成，无需搭建额外临时设施，整体结构兼顾处理效率、运行稳定性与运维便捷性，可长期在高粉尘浓度的炭黑生产场景下稳定运行。
