异形尖角款电吉他外观结构数字建模

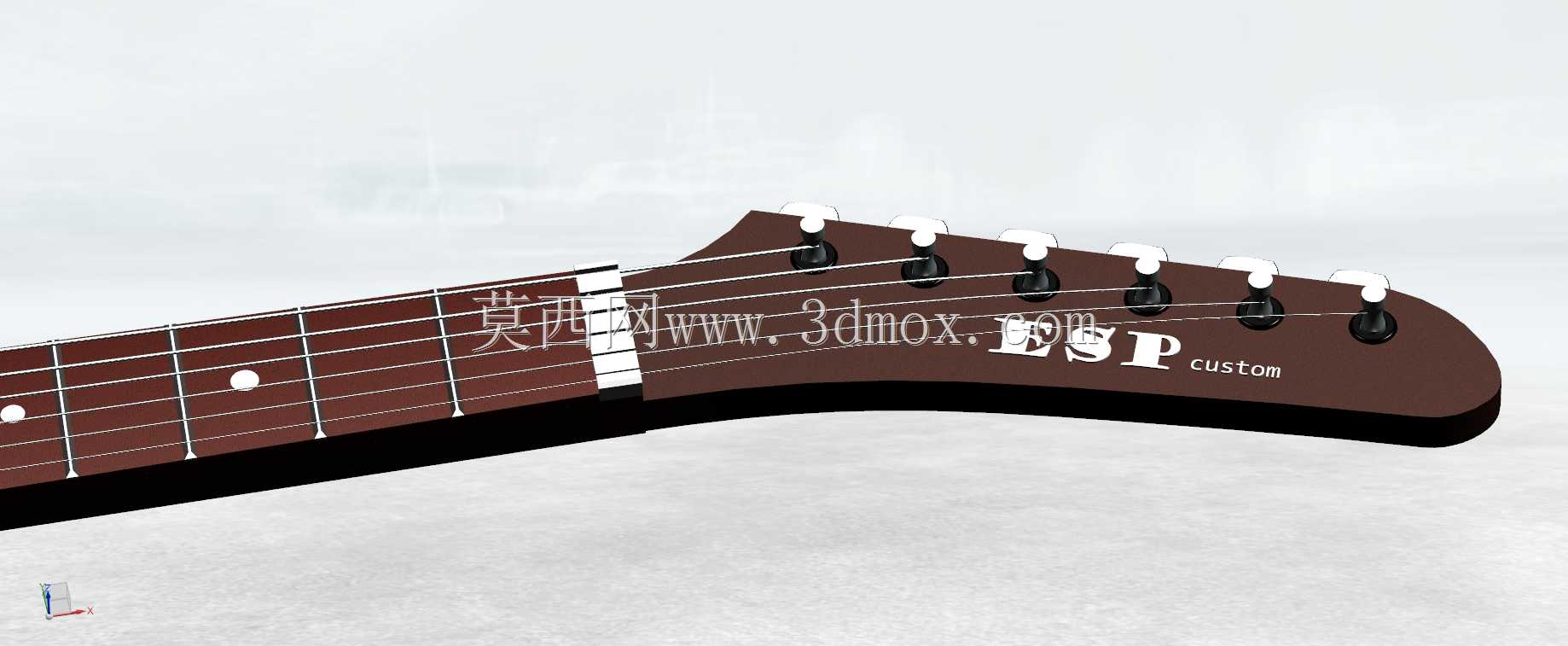

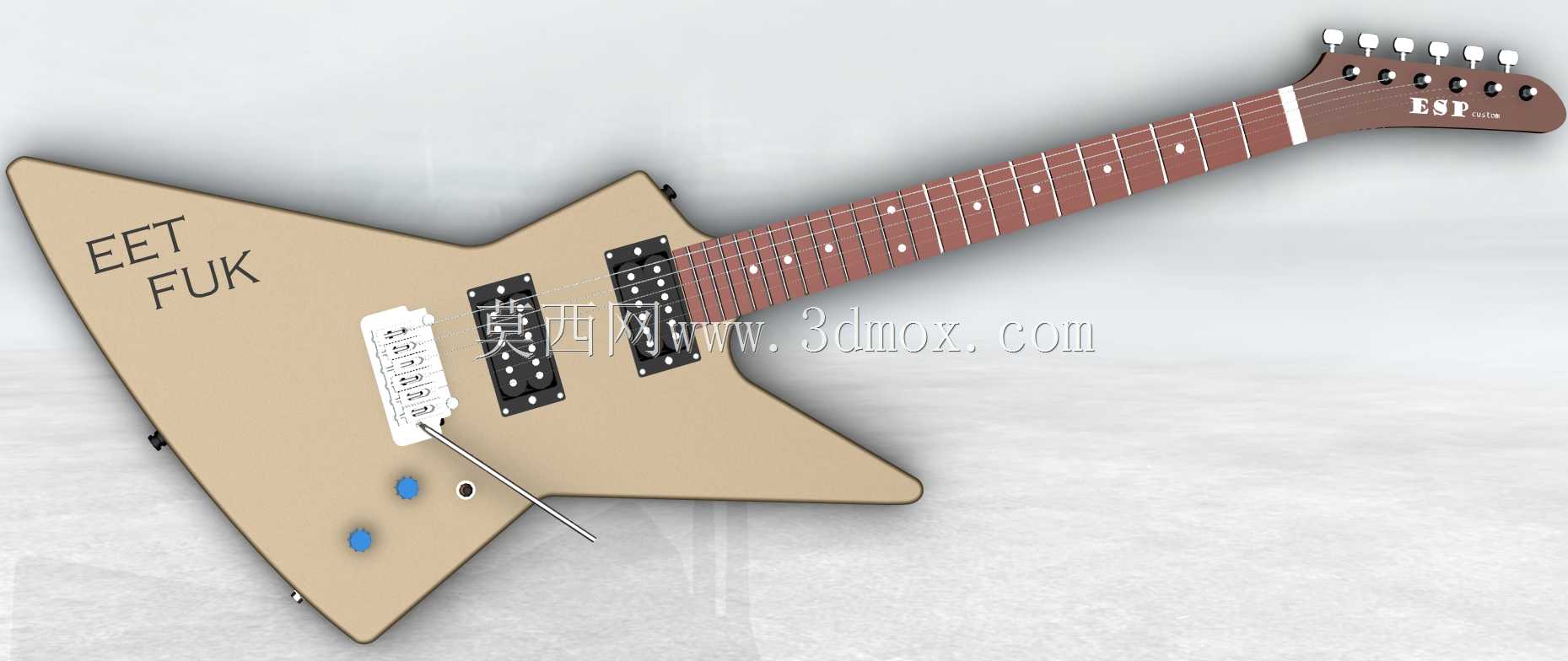

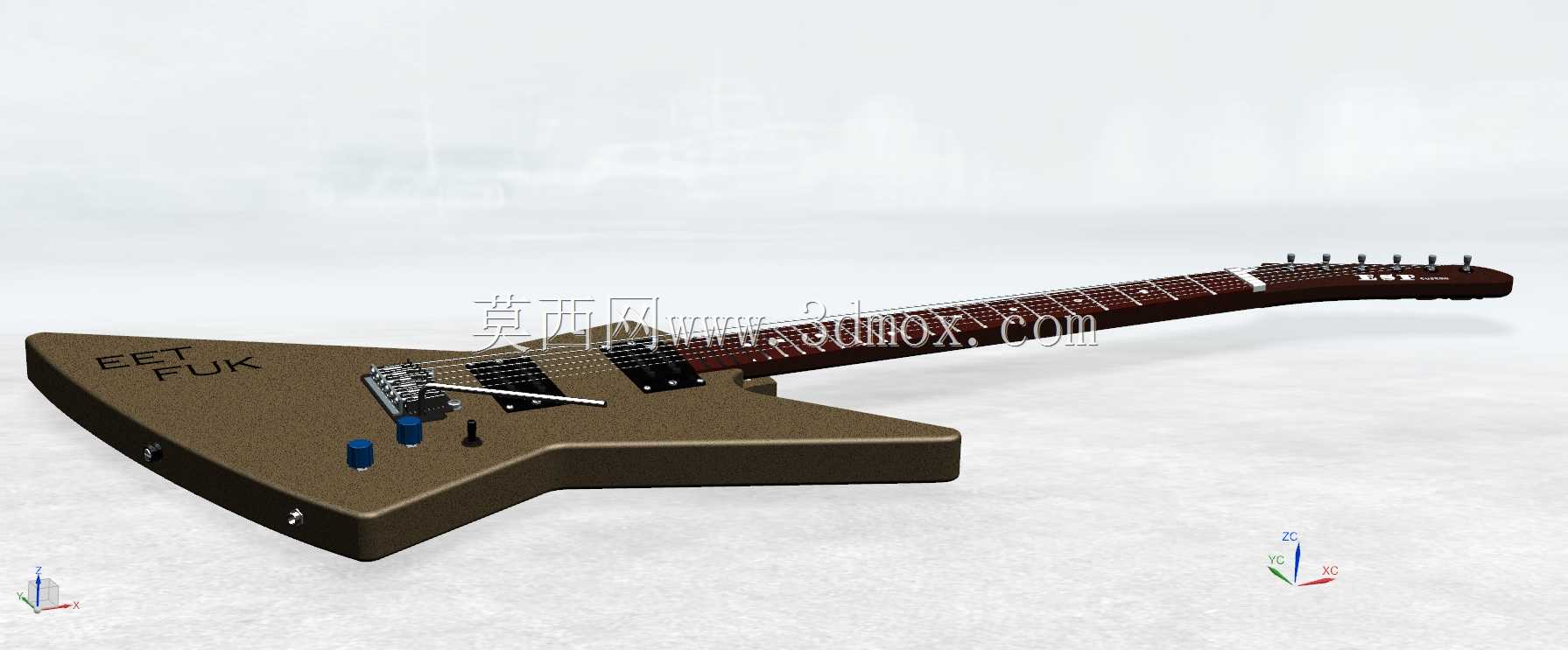

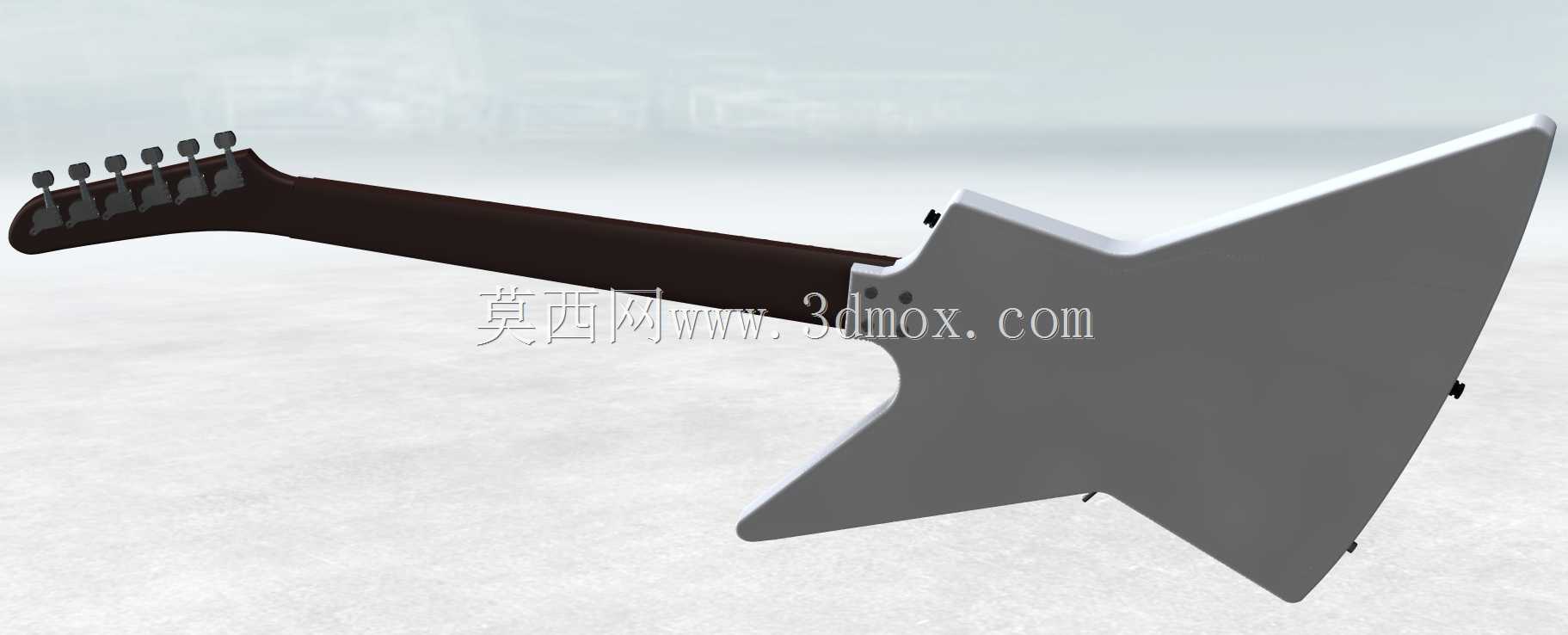

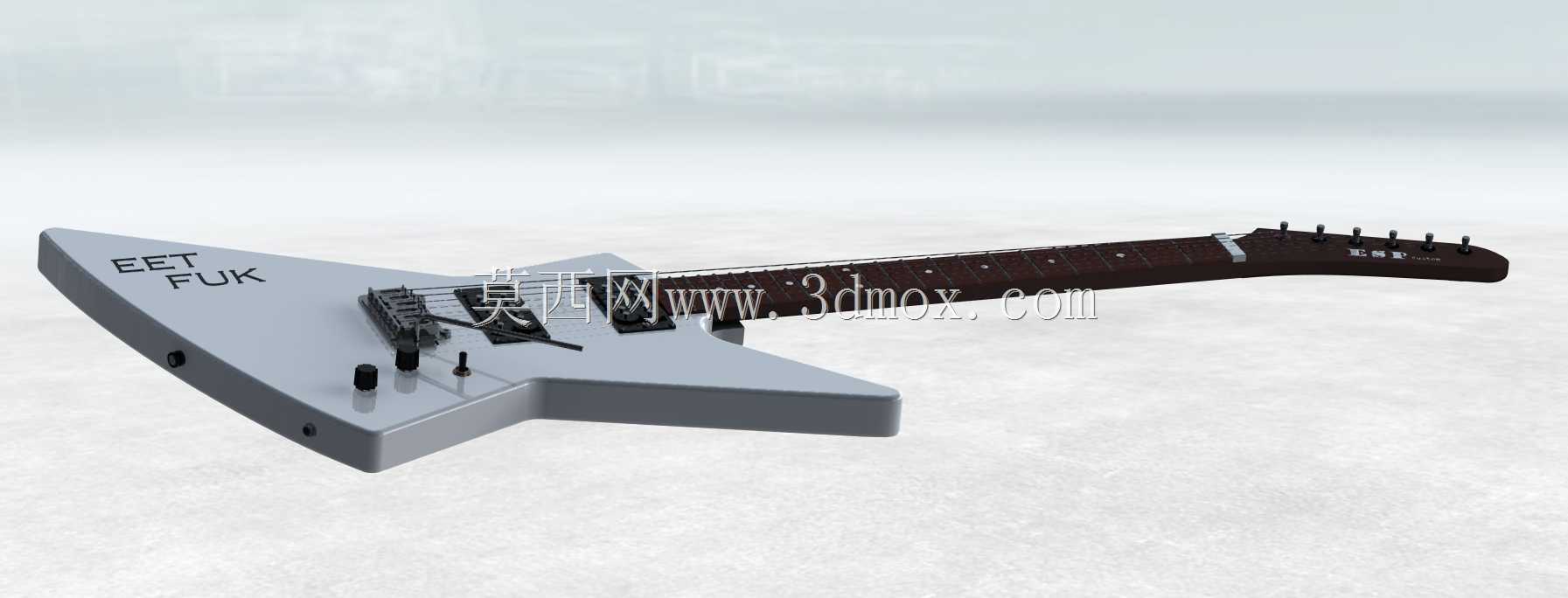

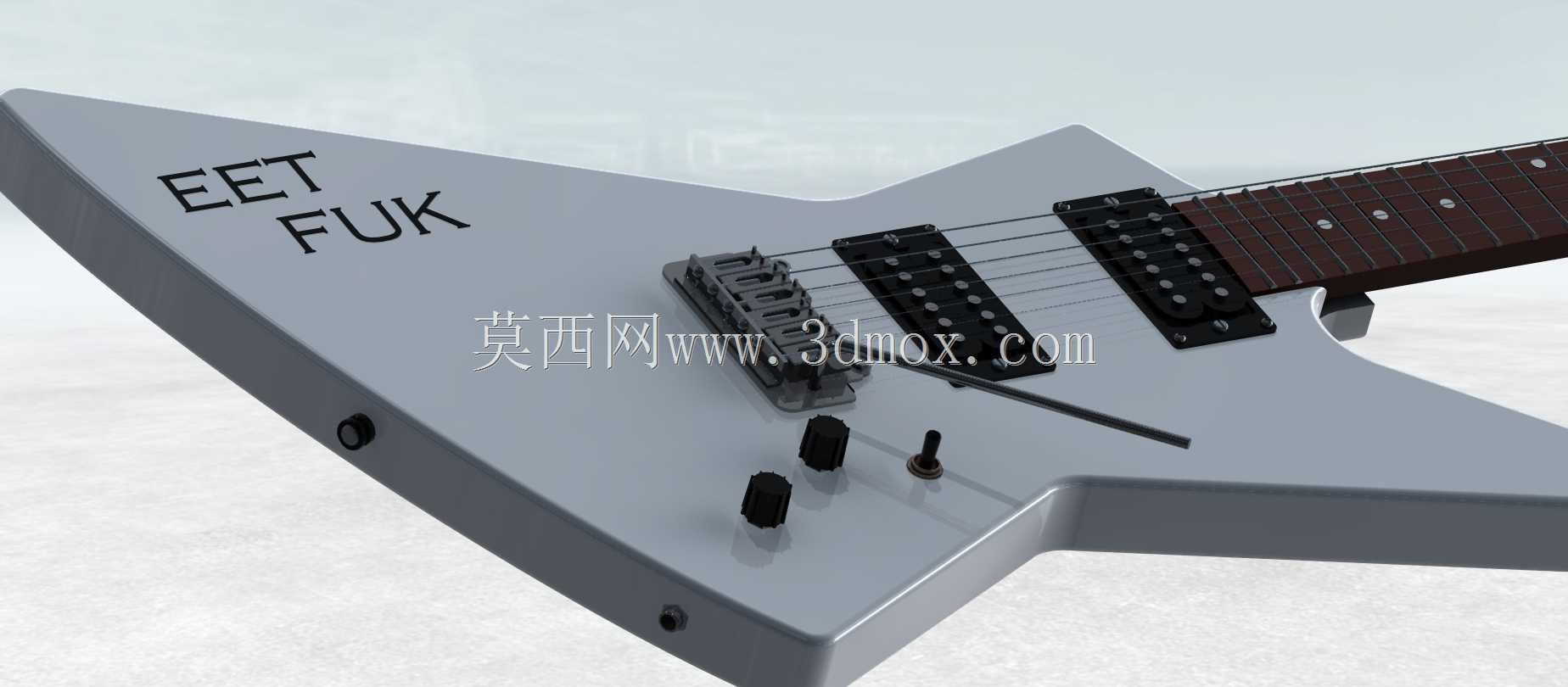

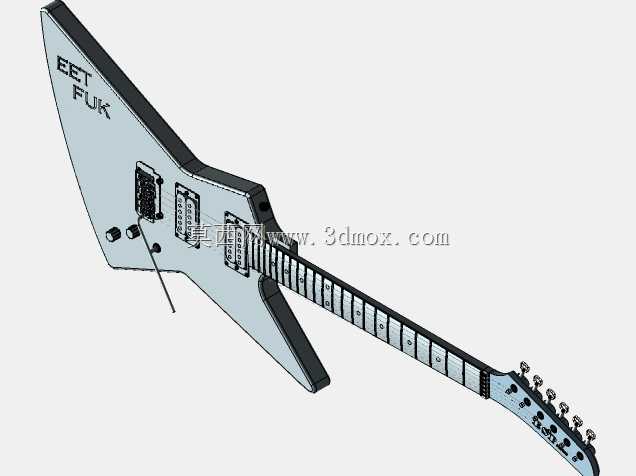

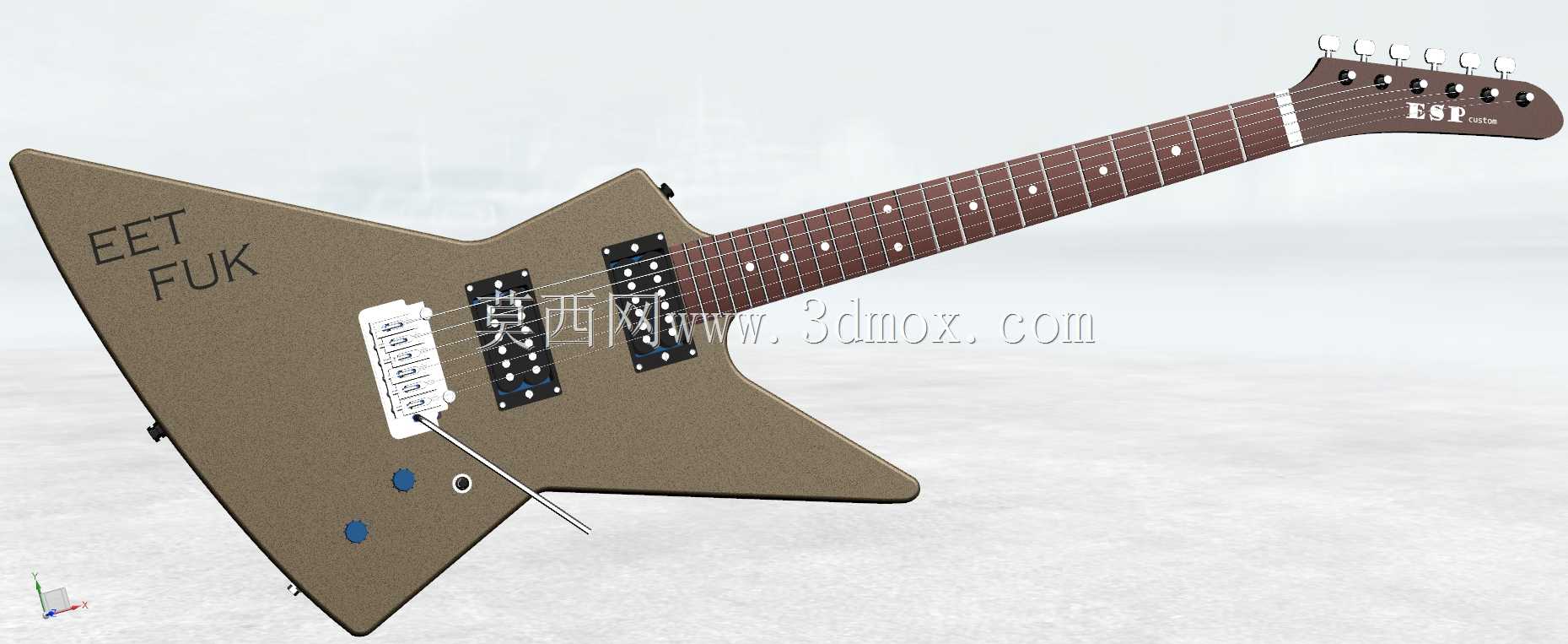

这款异形尖角造型的电吉他建模，核心面向乐器研发阶段的外观验证、结构干涉检查以及定制化改装场景使用，在乐器制造行业的新品打样环节，可直接对接CNC雕刻工序完成实木琴体的粗加工开料，也能配合3D打印工艺制作手板样件，验证握持手感与部件装配公差。从实际演奏用途出发，该琴型定位重金属演奏场景，尖角造型除了视觉风格适配摇滚演出的视觉表达，也能在高把位演奏时减少琴体对左手移动的遮挡，提升速弹乐句的操作流畅度。建模过程中优先还原了双 Humbucker 拾音器的安装位置，两个拾音器分别对应琴桥、琴颈位置，可通过档位切换实现不同音色输出，琴桥采用固定式双摇结构建模，预留了颤音系统的摇把安装孔位，对应实际产品中摇把操作的活动空间，避免装配后出现摇把与琴体贴面干涉的问题。琴体轮廓建模时严格参考人体工程学数据，下缺角的弧度贴合演奏者右腿放置时的贴合曲线，上尖角的延伸长度控制在演出时不会误碰周边效果器踏板的边界范围内，琴颈与琴体的连接位置采用插接式结构建模，预留了四个螺栓的安装孔位，孔位深度匹配常规M6螺栓的拧入深度，保证琴颈连接后的结构稳定性。指板部分建模还原了24品的品丝排布，品丝间距按照标准电吉他有效弦长比例设置，指板弧度采用12英寸混合弧度设计，兼顾低把位和弦演奏的手感与高把位速弹的流畅度。琴体上的三个控制旋钮分别对应两个音量旋钮与一个音色旋钮，旋钮下方预留了电位器的安装腔体，腔体尺寸匹配常规24mm直径电位器的安装空间，侧边的输出接口位置做了内凹处理，避免连接线插头在演奏晃动时出现松脱。建模时对琴体的厚度做了分区域处理，握持区域厚度控制在42mm，拾音器安装区域加厚至48mm，保证拾音器腔体有足够的安装深度，同时控制整琴重量在3.5kg左右，减少长时间站立演出的肩部负担。所有部件的装配间隙均预留0.2mm的公差带，对应实木材质喷漆后的厚度增量，避免实际生产中出现部件装配过紧无法安装的问题，琴头部分虽然在当前展示视角未完全呈现，但建模时已预留弦钮的安装孔位，孔位角度匹配封闭式弦钮的安装角度，保证琴弦穿入后与琴枕的接触角度符合张力设计要求。
