开盘式磁带录音机用五英寸卷盘结构

　　在专业音频录制与复古音频设备运维领域，开盘式磁带录音机的走带系统稳定性直接决定录音回放的音质表现，而卷盘作为承载磁带的核心部件，其结构设计的合理性会直接影响磁带运行的张力均匀性、走带平顺度，甚至会决定磁带长期存储的形变程度。这款五英寸规格的卷盘，适配主流台式开盘磁带录音机的安装轴系，整体采用圆盘式对称结构设计，中心设置带定位缺口的轴孔，能够与录音机主轴的驱动键精准配合，避免卷盘在高速收带、放带过程中出现打滑、偏摆的问题，保证磁带线速度稳定，减少因转速波动带来的音频抖晃失真。

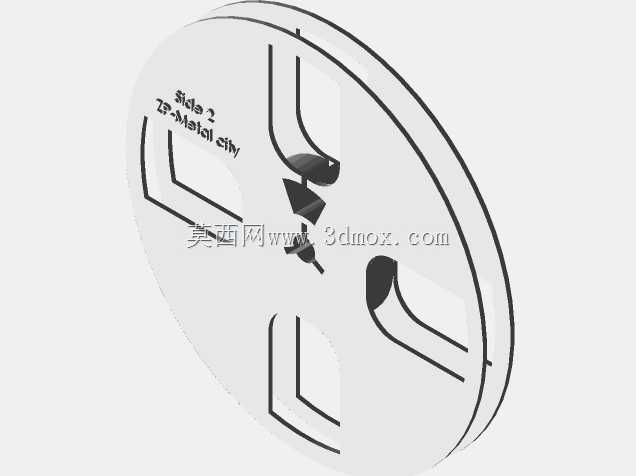

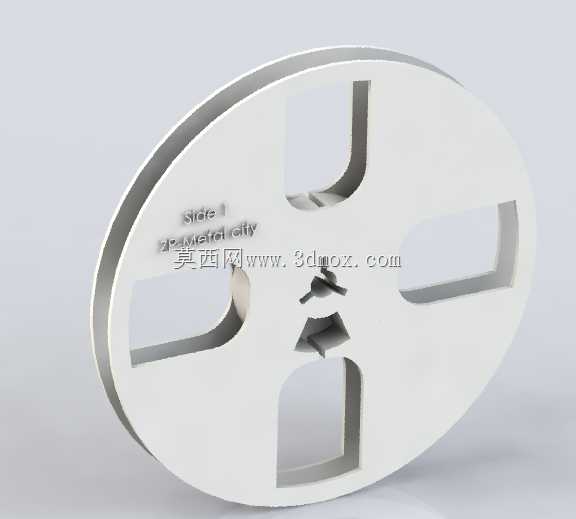

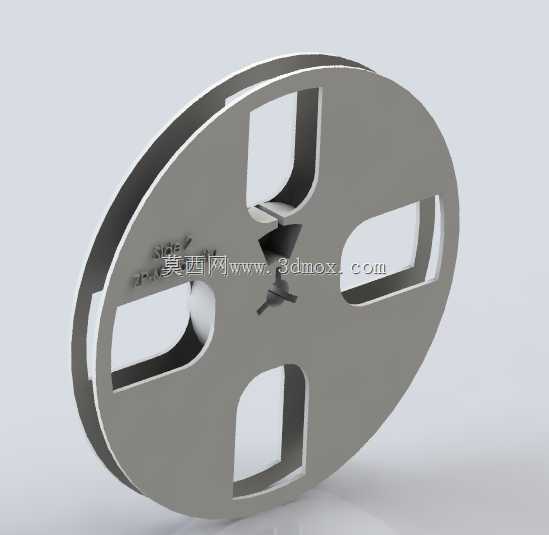

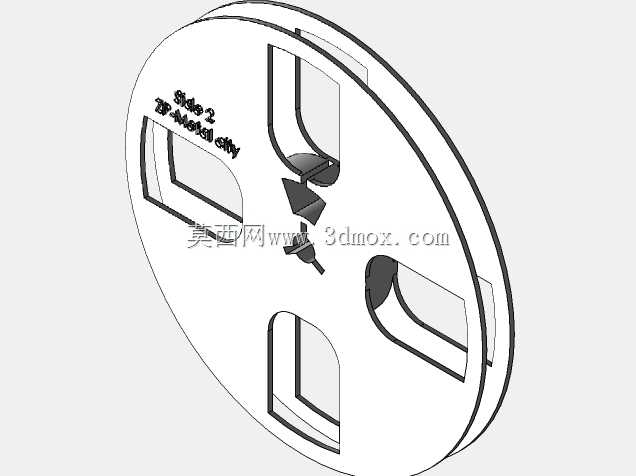

　　从结构细节来看，卷盘盘面采用四组对称分布的镂空窗口设计，并非单纯为了减轻重量，一方面能够在卷绕磁带时直观观察内部磁带的剩余量，方便操作人员提前预判换带节点，另一方面对称镂空结构可以让卷盘高速旋转时的空气流通更顺畅，减少盘面与空气摩擦产生的风阻与共振，降低设备运行时的附加噪声，同时对称式的材料去除设计能够让卷盘整体的质心完全落在中心轴线上，做动平衡校正时不需要额外添加配重块，就能满足开盘机高速走带的动平衡要求，避免长期运行后主轴轴承出现偏磨损耗。卷盘的盘面边缘做了小圆弧过渡处理，没有尖锐的棱角，能够避免在装取磁带、手动盘带过程中刮伤磁带的带基边缘，防止磁粉脱落造成的信号丢失或者走带卡滞问题。

　　在实际使用场景中，这类五英寸卷盘主要适配小容量开盘磁带的卷绕需求，相比大尺寸十英寸卷盘，它的整体转动惯量更小，在录音机进行快速进退带操作时，驱动主轴不需要输出过大的启动力矩就能带动卷盘加速，同时在停止走带时，更小的转动惯量也能降低制动系统的负载，减少磁带因为惯性拉扯出现的拉伸变形，延长磁带的使用寿命。卷盘的中心轮毂部分做了加厚处理，轮毂的外圆尺寸匹配标准开盘磁带的内圈固定尺寸，磁带卷绕时从轮毂处开始逐层排布，加厚的轮毂能够保证最内层磁带的弯曲半径在安全范围内，避免磁带长期卷绕后出现永久性的弯折压痕，导致回放时出现信号跌落的问题。

　　设计过程中需要重点考虑卷盘的盘面平面度要求，整个盘面的平面度公差需要控制在较小范围内，否则卷绕磁带时会出现磁带层间错位的问题，轻则导致走带时磁带边缘蹭到设备导带柱产生磨损，重则会出现磁带脱盘绞带的故障。同时中心轴孔与驱动缺口的尺寸公差需要严格匹配对应机型的主轴尺寸，间隙过大会导致卷盘转动时出现径向窜动，带来周期性的走带张力波动，间隙过小则会导致装拆卷盘时卡顿，日常使用更换磁带不够便捷。卷盘的盘面厚度经过匹配设计，既能够保证卷绕满盘磁带时的结构强度，不会因为磁带的张紧力导致盘面出现向外的鼓胀变形，又不会因为厚度过大增加不必要的转动惯量，适配常规开盘机的驱动负载范围。

　　在安装边界上，这款五英寸卷盘的最大外圆直径为五英寸，安装后突出主轴端面的尺寸匹配常规开盘机的仓体内部空间，不会和仓门、内部导带机构产生运动干涉，不管是用于固定安装的台式录音设备，还是部分便携款开盘录音机，都能兼容使用。日常运维中，这类卷盘可以反复使用，只要盘面没有出现变形、轴孔没有出现磨损扩孔的情况，就可以长期用于磁带的卷绕与存储，相比一次性的塑料带盘，金属材质的卷盘抗形变能力更强，长期存储磁带时也不会因为环境温湿度变化出现老化变形，更适合珍贵音频母带的长期保存场景。在走带路径的匹配上，卷盘的安装位置与设备的导带柱、张力检测臂、磁头组件的相对位置经过适配，保证磁带从卷盘引出后能够以正确的包角绕经磁头与各导带部件，减少磁带运行过程中的横向窜动，保证磁头与磁带的接触压力稳定，还原出更清晰的音频信号。
