摩托车1p52fmi-K发动机副轴传动组件

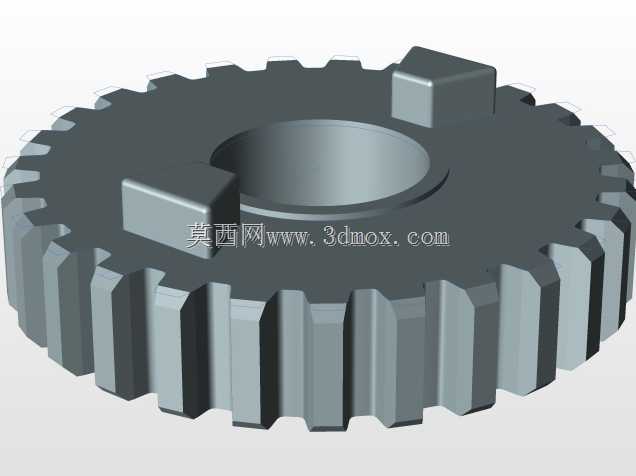

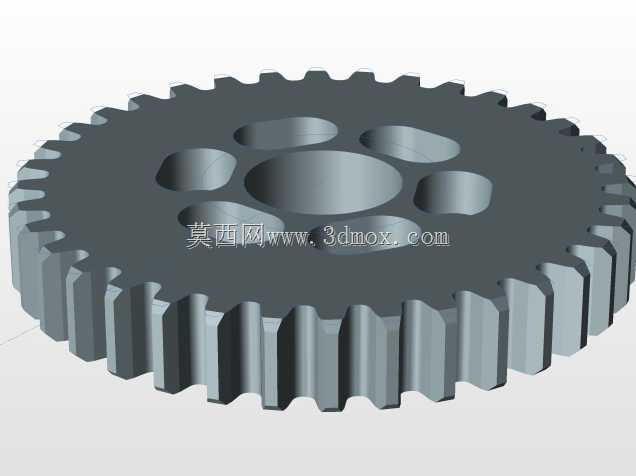

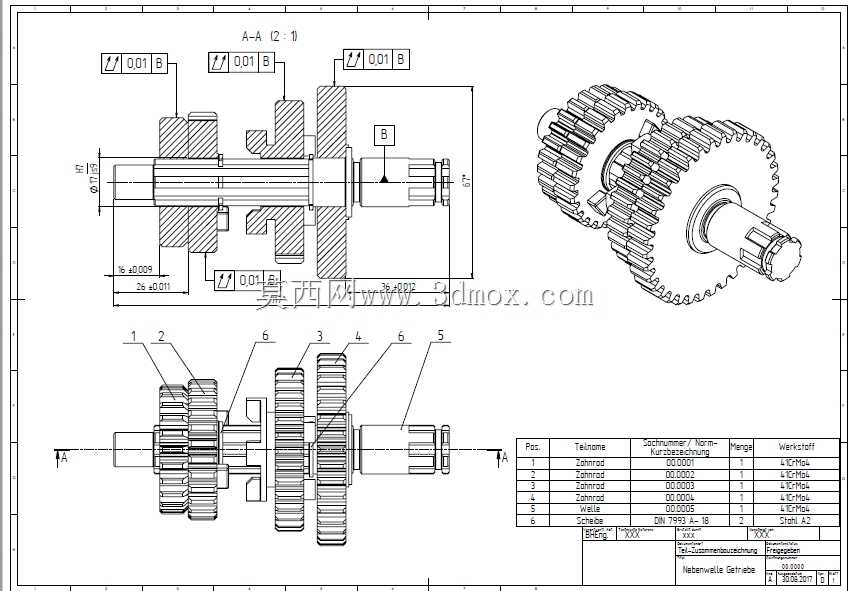

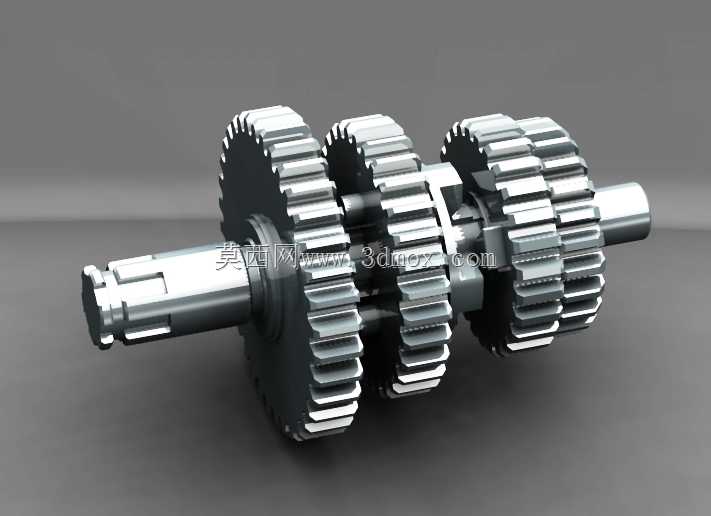

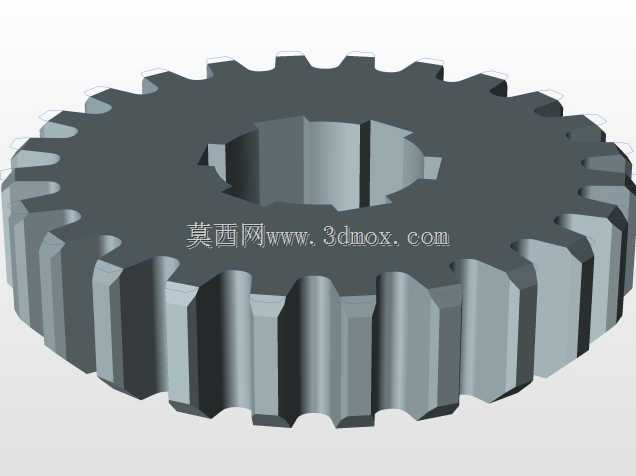

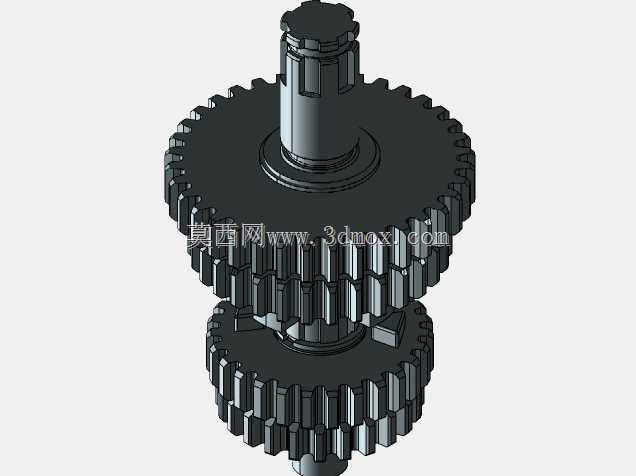

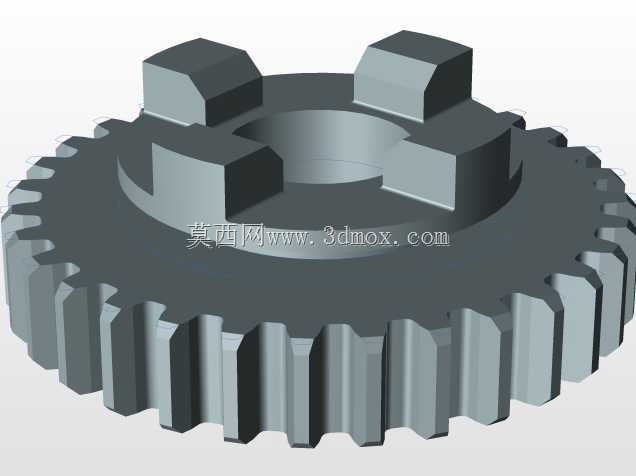

这套副轴组件是小排量卧式摩托车传动系统的核心承载部件，主要适配1p52fmi-K型号发动机，日常应用场景覆盖民用代步弯梁车、跨骑小排量车型的动力传输路径，直接承担发动机输出端扭矩向后轮传递的中间变速功能，是手动离合式摩托车换挡机构中不可或缺的从动轴总成。从实际装车工况来看，该组件安装于发动机曲轴箱的变速腔室内，两端通过轴瓦与箱体定位配合，轴身加工有不同模数的花键段，分别对应多组不同齿数的变速齿轮，齿轮与轴之间通过滚针轴承实现相对转动，换挡时通过拨叉推动对应齿轮沿花键轴向滑移，与主轴上的对应齿轮啮合，实现不同传动比的切换，匹配不同车速下的动力输出需求。设计过程中首先要匹配发动机的额定输出扭矩，1p52fmi-K发动机排量为125cc级别，额定输出扭矩在9N·m左右，因此轴身的直径选择、花键的齿形参数都经过强度校核，确保在频繁换挡、大扭矩起步工况下不会出现轴身扭转变形、花键磨损打齿的问题。齿轮部分采用不同齿数搭配，从一挡到四挡的传动比依次递减，低速挡齿轮齿厚更大、模数更高，承受起步、爬坡时的大扭矩冲击，高速挡齿轮模数更小，啮合更平顺，降低高速巡航时的传动噪音与运转阻力。安装边界方面，轴的总长度需要严格匹配曲轴箱变速腔的轴向尺寸，两端轴颈的同轴度公差控制在0.02mm以内，避免装配后出现轴转动卡滞、齿轮偏磨的问题；各齿轮的安装位置需要与主轴齿轮的轴向位置完全对应，啮合侧隙控制在0.1-0.2mm之间，既保证传动过程中不会出现卡滞，也不会因侧隙过大产生传动冲击异响。轴身的润滑油道设计也充分考虑了湿式离合器的润滑需求，轴中心加工有通油孔，对应每个齿轮安装位置开有径向出油孔，发动机运转时机油泵泵出的压力机油通过通油孔输送到各齿轮与轴承的配合面，实现持续润滑散热，避免高速运转时出现干磨烧蚀。齿轮的齿形采用渐开线圆柱直齿设计，加工精度达到7级，换挡结合齿采用倒锥角设计，挂挡后可以实现自锁，避免行驶过程中出现脱挡、跳挡的故障。实际维修替换场景中，该副轴组件需要与同型号的主轴组件配合使用，装配时需要严格按照维修手册的扭矩要求拧紧两端的锁紧螺母，调整好各齿轮的轴向间隙，确保换挡机构拨叉可以顺畅推动齿轮滑移，不会出现换挡卡滞、挡位不清的问题。
