树莓派B+开发板防护收纳壳体结构

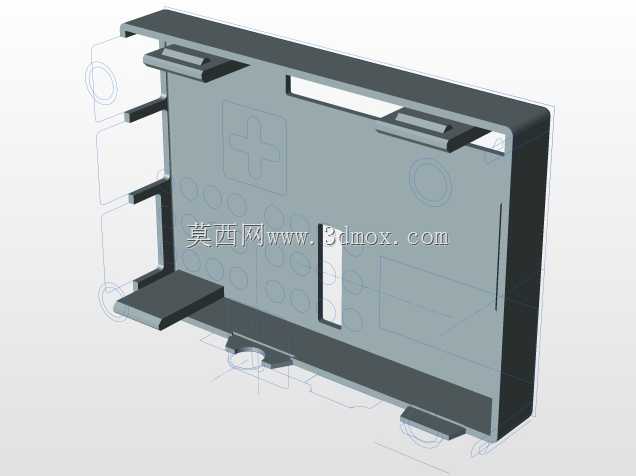

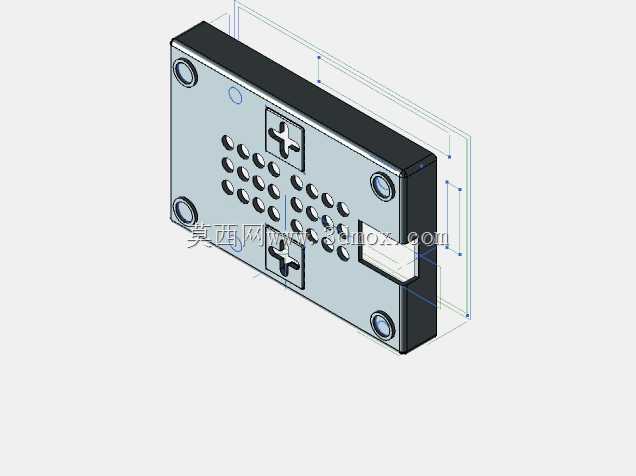

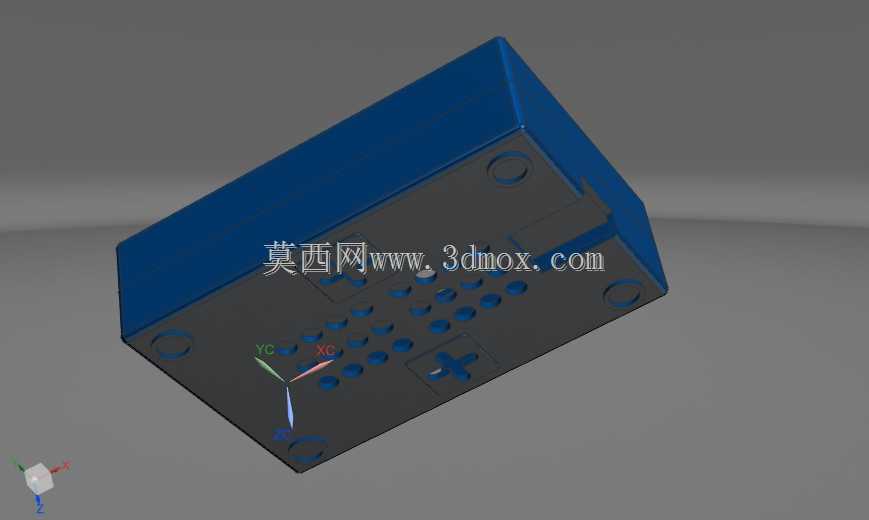

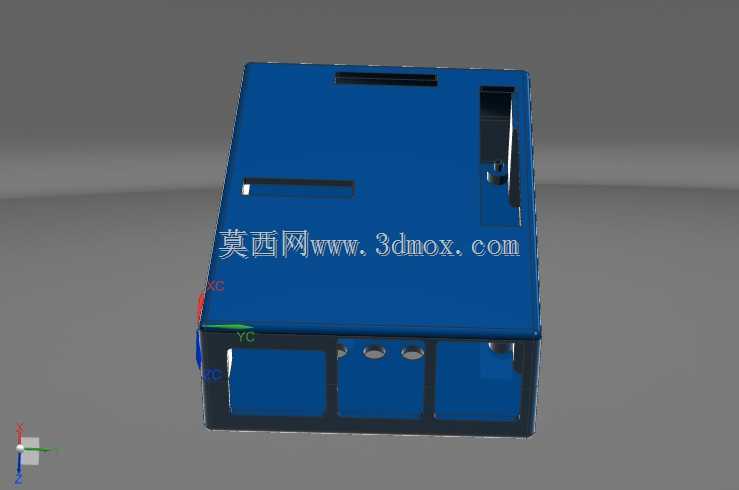

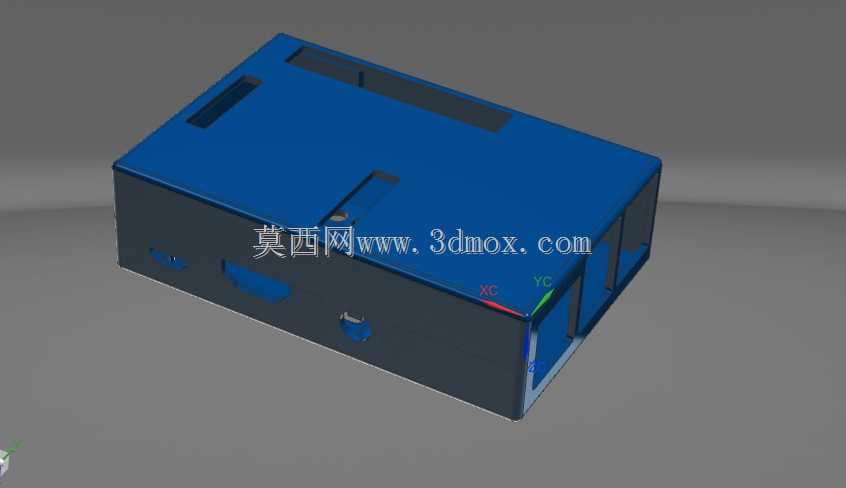

　　这款壳体是针对嵌入式开发场景中树莓派B+及皮2版本开发板设计的防护收纳结构，日常在工业嵌入式控制、小型智能终端搭建、创客项目原型验证场景中，开发板长期裸露放置容易出现引脚误触短路、积灰受潮、外接线材拉扯导致接口松脱的问题，这类定制化防护壳体能够直接覆盖开发板的非接口区域，在不影响外接设备插接的前提下给板卡提供物理防护。从结构设计来看，壳体采用上下扣合的装配逻辑，上盖表面预留了对应开发板核心发热区域的开槽，既能够保证芯片工作时的热量自然散出，也能避免异物直接掉落到芯片引脚位置；壳体侧边对应开发板的USB接口、以太网口、HDMI接口、供电接口、GPIO排针位置都做了精准的开口避让，开口边缘做了微小的倒角处理，

　　不会在插接线材时刮伤线材外被，也不会因为壳体公差导致接口对位不准无法插接。壳体下部对应开发板的固定孔位做了内嵌的支撑柱，支撑柱高度经过匹配，装配后开发板不会在壳体内出现上下窜动，支撑柱顶端做了限位台阶，开发板放置后不会直接贴紧壳体内壁，板卡背面与壳体底部预留了足够的空气流通间隙，避免板卡背面焊点长期与壳体摩擦出现掉漆、短路的风险。从安装边界来看，壳体的整体外形尺寸完全贴合开发板的外轮廓，没有多余的外凸结构，在多台设备并排部署的机柜场景中，不会因为壳体额外占用安装空间，壳体侧面预留了可选的固定挂孔，既可以直接放置在桌面使用，也可以通过螺丝固定在设备内壁、导轨支架上，适配不同的安装场景。设计过程中重点考虑了日常拆装的便捷性，

　　壳体没有采用过多的螺丝固定点位，仅在边角位置设置了少量固定位，日常需要更换开发板外接配件、调整跳线帽时，不需要完全拆解整个壳体就能完成操作，同时壳体的边角都做了圆弧过渡处理，没有尖锐的直角棱边，在手持搬运、调试设备时不会划伤操作人员。针对嵌入式设备长期运行的场景，壳体的壁厚做了均衡设计，既不会因为壁厚过薄导致结构强度不足，受到轻微挤压就出现变形压迫板卡元件，也不会因为壁厚过厚导致整体重量偏大，增加安装点位的承重负担；壳体表面的开槽位置也避开了开发板上的指示灯区域，设备运行时的状态指示灯可以直接通过开槽位置观察到，不需要额外开孔就能直观判断设备的供电、运行、网络连接状态。在实际项目应用中，

　　这类防护壳体能够大幅降低开发板在复杂现场环境下的损坏概率，比如在车间环境的小型数据采集终端部署中，空气中的金属粉尘、切削液飞沫如果直接落在裸露的开发板上，很容易造成板卡腐蚀、短路，加装该壳体后，仅接口位置暴露在外，大部分板卡区域都被壳体覆盖，能够有效隔绝这类现场污染物，延长板卡的使用寿命；在桌面原型调试场景中，壳体也能避免桌面上的螺丝、焊锡渣等金属小物件掉落到板卡上造成短路故障，减少调试过程中的非必要硬件损坏。
