经典款翻盖防风煤油打火机三维结构

　　这款翻盖式煤油防风打火机的三维结构设计，完整还原了量产机型的全部装配关系，从日常使用的实际场景出发，所有配合间隙都按照五金冲压、铆接工艺的公差要求做了预留，没有出现建模阶段常见的干涉问题。日常携带时，打火机放置于衣物口袋、随身包袋内，翻盖与机身的铰接结构需要满足反复开合的疲劳强度要求，建模时特意还原了铰接处的铆接轴与凸轮定位结构，这个凸轮结构是实现翻盖开合时清脆反馈、以及闭合状态下锁止防意外翻开的核心，当翻盖翻开至最大角度时，凸轮的限位面会抵住机身对应的凸台，避免翻盖过度翻转造成铰接部位变形，闭合时凸轮的锁止面会提供足够的预紧力，防止口袋内的杂物剐蹭导致翻盖意外打开造成煤油挥发。机身的外壳采用上下扣合的薄壳结构，

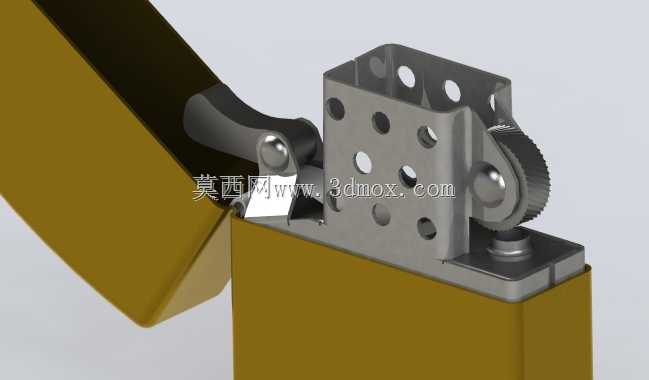

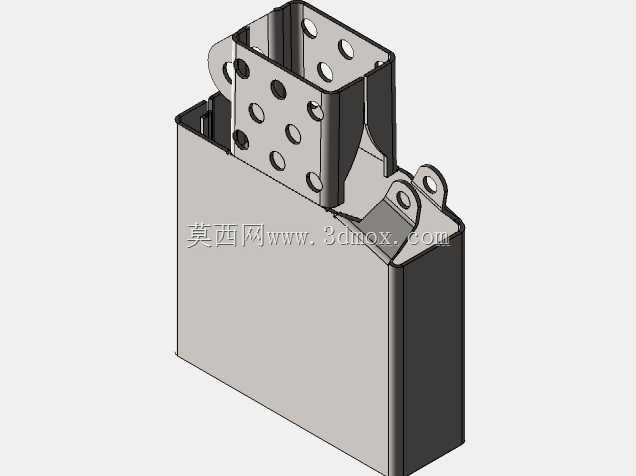

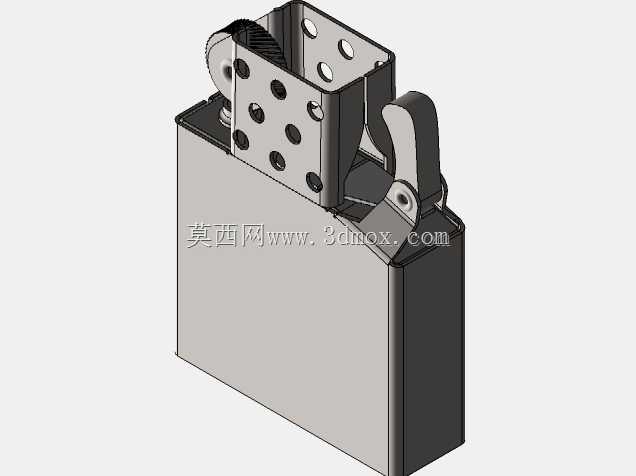

　　壳体内腔预留了脱脂棉储油腔、火石管、打火轮组件的安装空间，储油腔的尺寸按照常规机型的储油需求设计，能够容纳足够的吸油棉絮，保证一次注油后可以维持一周左右的日常使用频次，火石管的内径与常规规格火石的外径做了间隙配合，管内预留了火石弹簧的安装空间，弹簧的预压缩量按照打火轮与火石的接触压力要求设置，保证打火时火石与轮面的摩擦力足够产生足量火花，同时不会因为压力过大造成打火轮转动力矩过大影响操作手感。防风罩部分的结构设计完全匹配实际使用需求，罩体上的通风孔按照气流流向做了排布，外侧的进气孔可以引入足够的空气维持火焰燃烧，顶部的出火口做了收束结构，在户外有风的环境下，气流经过通风孔进入罩内后会形成稳定的紊流层，不会直接吹熄焰芯处的火焰，

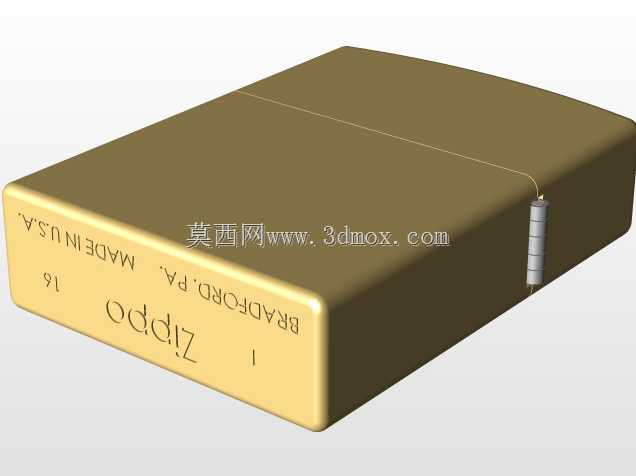

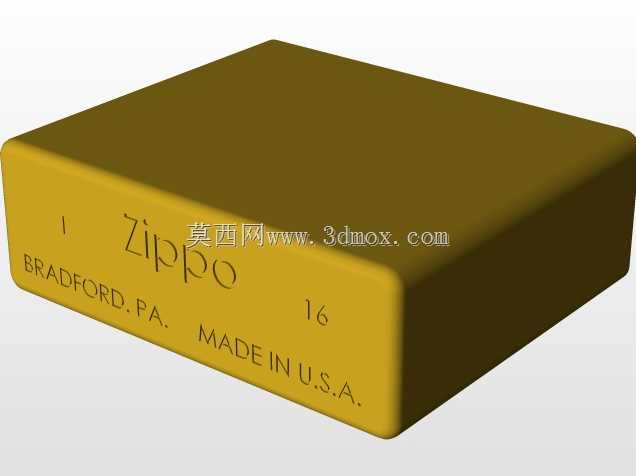

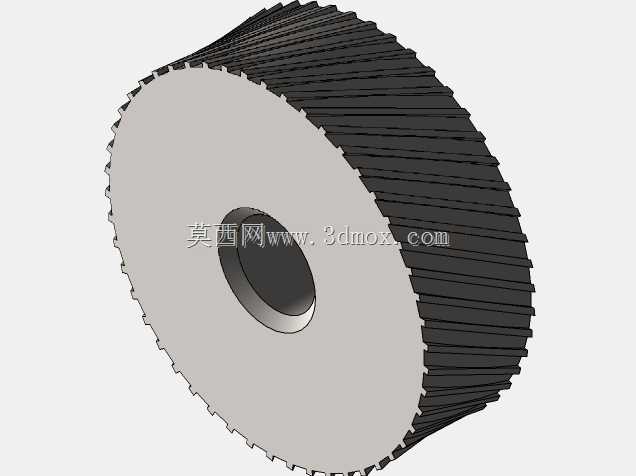

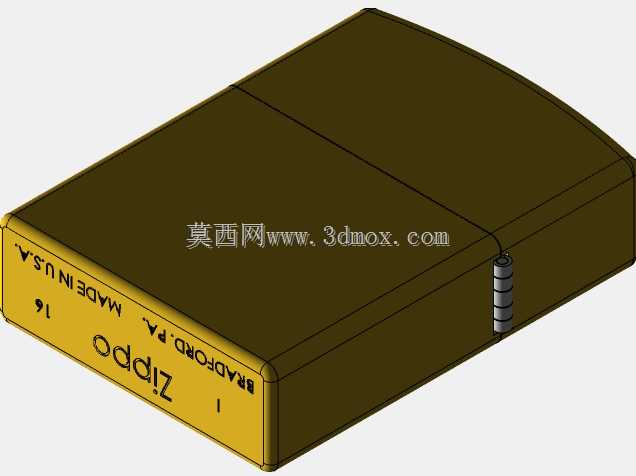

　　同时罩体的高度刚好覆盖焰芯的燃烧区域，避免手部误触造成烫伤。建模过程中，所有的钣金折弯圆角都按照实际冲压工艺的R角做了还原，没有出现工艺无法实现的尖角结构，外壳表面的标识区域做了浅凹槽设计，对应实际产品的激光蚀刻或冲压标识位置，机身底部的调节螺丝、火石更换螺丝的螺纹结构也做了完整还原，螺丝的拧紧行程刚好可以抵住内部的密封胶垫，防止储油腔内的煤油从螺丝缝隙渗漏。从安装边界来看，整机合拢后的外形轮廓符合日常握持的尺寸要求，机身的边角都做了圆弧过渡，放在口袋内不会剐蹭衣物面料，翻盖与机身的配合面做了0.05mm的间隙预留，既保证开合动作顺畅，又能尽可能减少缝隙造成的煤油挥发。打火轮的滚花纹理也按照实际产品的齿形做了建模，

　　齿的角度和深度刚好可以在转动时刮下适量的火石碎屑，同时保证手指拨动时的摩擦力足够，不会出现打滑的情况。整个装配体的所有零件都按照实际装配顺序做了约束，从外壳的扣合、铰接轴的铆接、内部储油棉的填充、火石弹簧的安装到防风罩与机身的铆接固定，每一步的装配关系都符合量产装配的工艺流程，没有出现需要强行变形才能完成装配的结构，对于从事日用五金产品结构设计的从业者来说，这个模型可以直接作为同类产品设计的参考基准，用来核对铰接结构的锁止角度、防风孔的排布比例、内部组件的空间利用率等关键设计参数，也可以用来演示小型五金产品从零件建模到装配验证的完整流程，帮助新手结构工程师理解这类随身五金产品在设计时需要兼顾的使用手感、结构强度、密封性能、工艺可行性等多维度的设计要求。
