外啮合齿轮泵三维结构设计模型

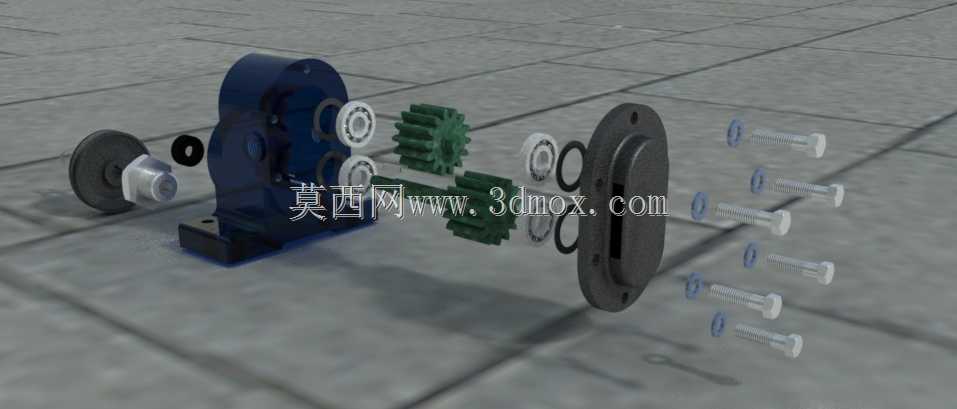

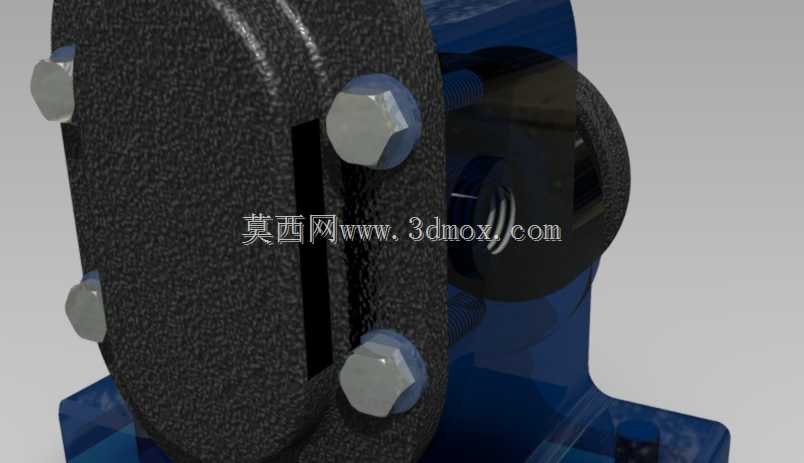

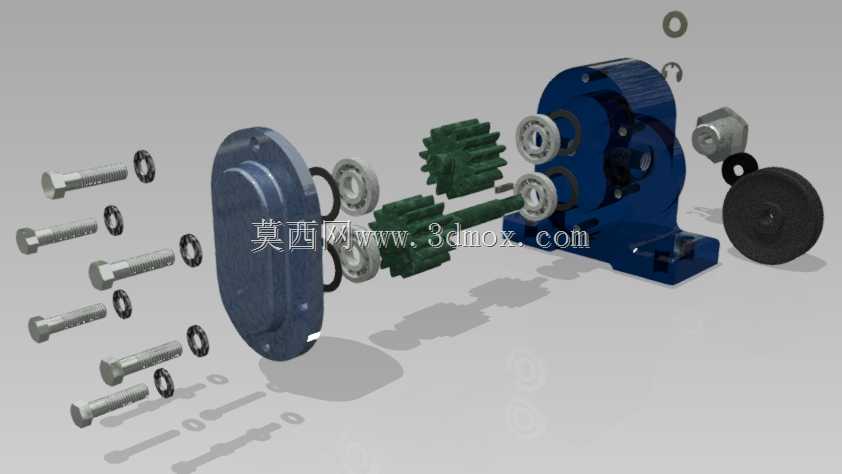

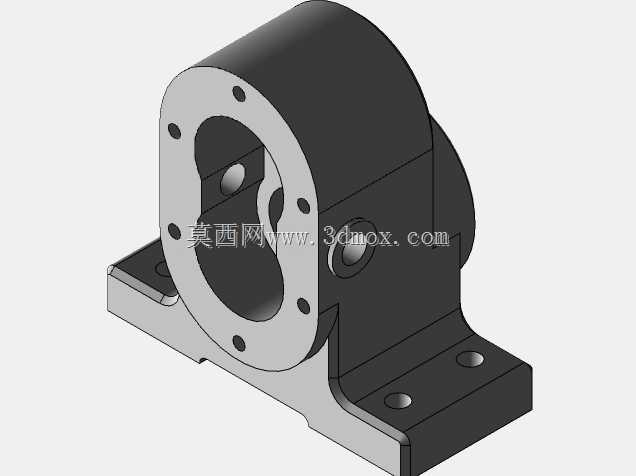

这款外啮合齿轮泵的结构设计，完全围绕液压系统与低压流体输送场景的实际工况展开，在建模阶段就充分考虑了现场安装、运维拆解、工况适配的各类细节。从安装边界来看，底部一体式铸造的安装支座预留了两个对称的螺栓过孔，孔位间距、孔径尺寸完全匹配常规液压站安装面板、小型润滑系统机架的通用安装孔系，支座底面做了0.2mm的平面度公差预留，安装时无需额外加工调整面即可保证泵体固定后的水平度，避免齿轮轴受径向偏载引发的早期磨损。进出油口的位置设置在泵体侧端与端盖对应位置，口径匹配常规液压系统的通径规格，管路连接时无需额外加装异形转接头，能直接对接硬管或低压胶管，减少管路泄漏点。

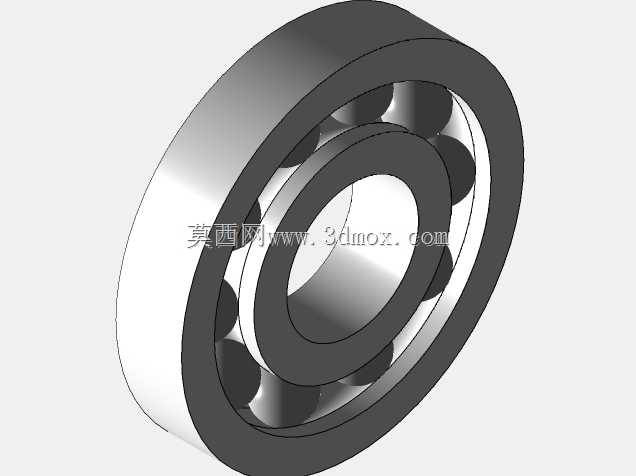

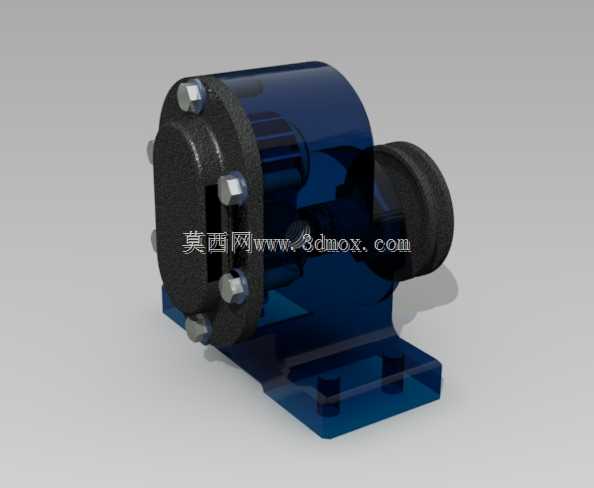

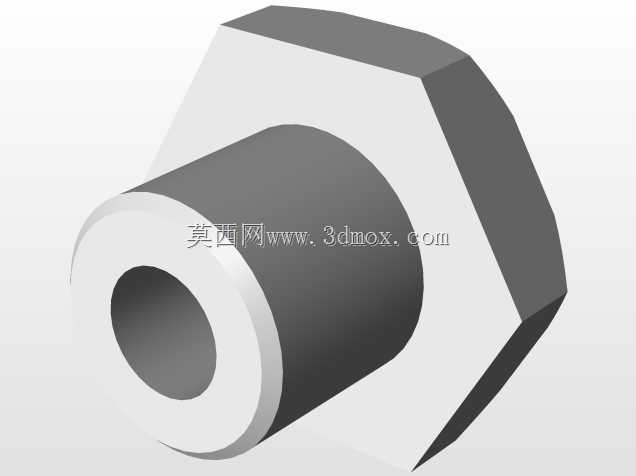

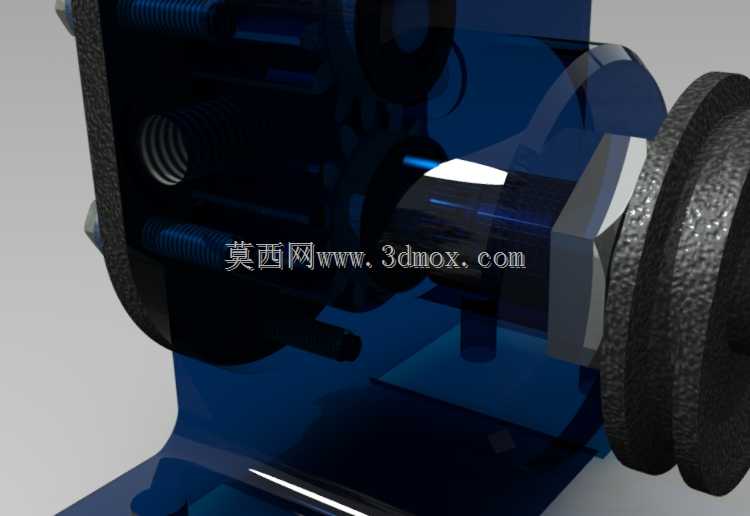

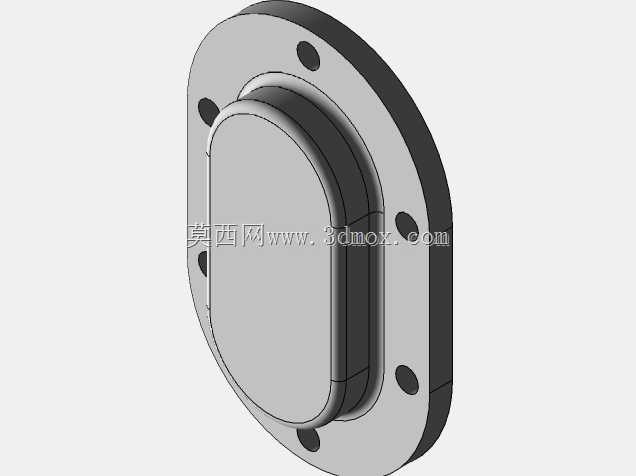

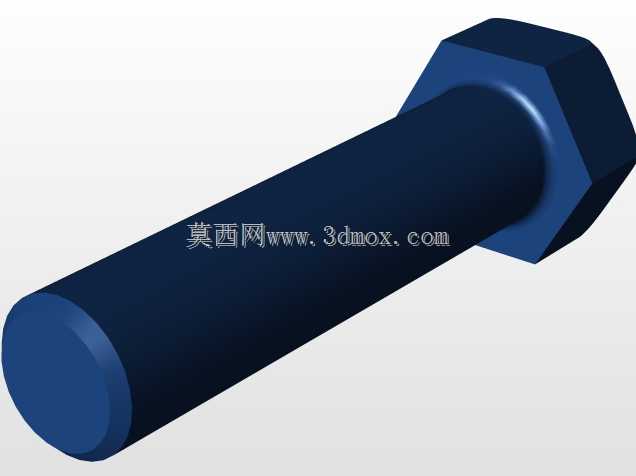

从功能特性来看，该模型还原的齿轮泵依靠一对参数完全匹配的渐开线圆柱齿轮啮合实现容积变化，进油腔侧轮齿脱开时容积增大形成负压吸入流体，出油腔侧轮齿啮合时容积减小将带压流体排出，额定输出压力覆盖低压润滑系统、小型液压执行机构的供能需求，输送介质适配液压油、润滑油等低粘度洁净流体，广泛应用在机床润滑回路、小型工程机械液压辅助系统、轻工设备流体输送单元中。泵体外壳做了半透明结构的可视化处理，建模时能清晰展示内部齿轮啮合间隙、卸荷槽的位置、轴向密封的装配关系，方便设计人员快速理解内部流道走向与密封结构逻辑，端盖部分采用六角螺栓周向均匀紧固的结构，螺栓数量与预紧力矩的匹配经过受力校核，能保证端盖与泵体结合面的密封压力均匀，避免高压侧流体沿结合面泄漏，同时这种周向布置的螺栓结构拆解方便，运维时无需拆卸周边管路即可完成端盖拆除，检查齿轮磨损情况或更换密封件。

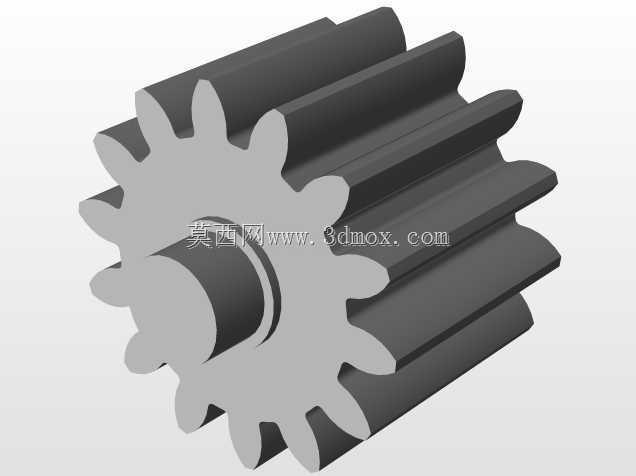

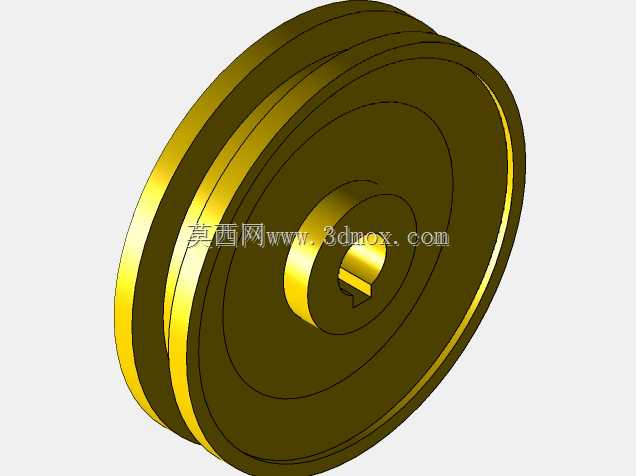

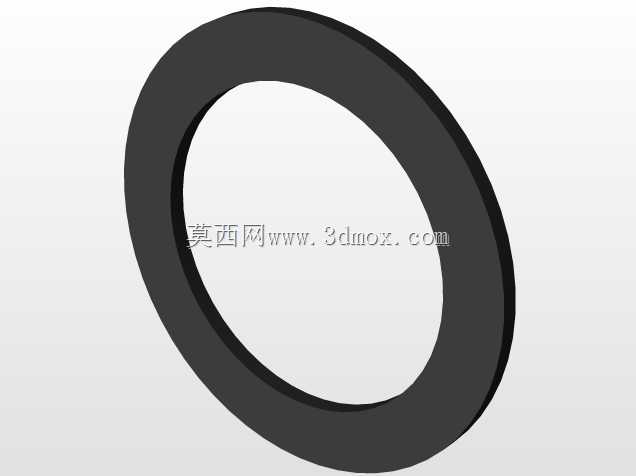

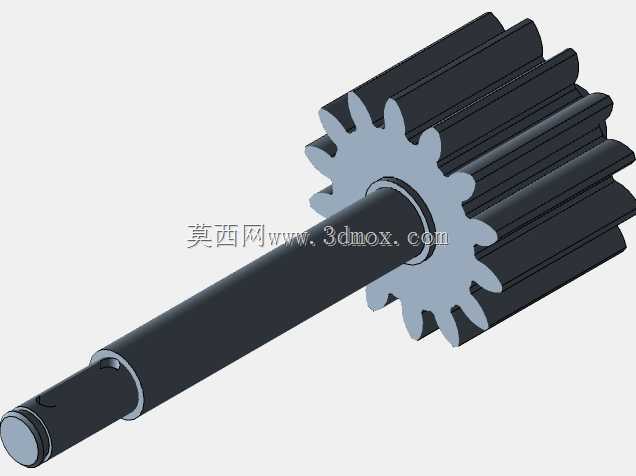

设计思路上完全遵循齿轮泵的工程实际逻辑，没有做冗余的装饰性结构，齿轮的齿宽、齿顶圆与泵体内腔的配合间隙、齿轮端面与端盖的轴向间隙都按照常规低压齿轮泵的设计公差做了预留建模，能直观展示容积效率与间隙控制的关联关系，带轮安装端的轴伸长度、键槽尺寸完全匹配标准V带轮的安装尺寸，动力输入时可直接对接电机带轮或联轴器，无需额外加工轴头。泵体的外部轮廓做了圆角过渡处理，既避免铸造应力集中，也能减少安装运维时的尖锐边角磕碰风险，整体结构紧凑，占用安装空间小，同规格下的安装尺寸能直接替换市面常规的低压外啮合齿轮泵，适合做液压系统原理演示、设备选型匹配参考、装配工艺模拟使用。
