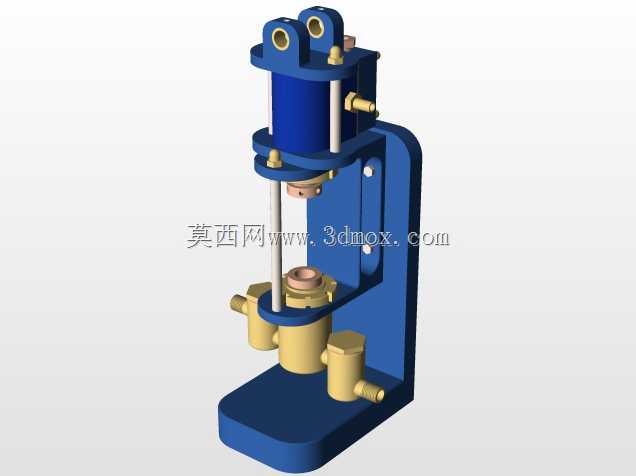

带沃克斯豪尔辅助泵的单缸立式蒸汽机

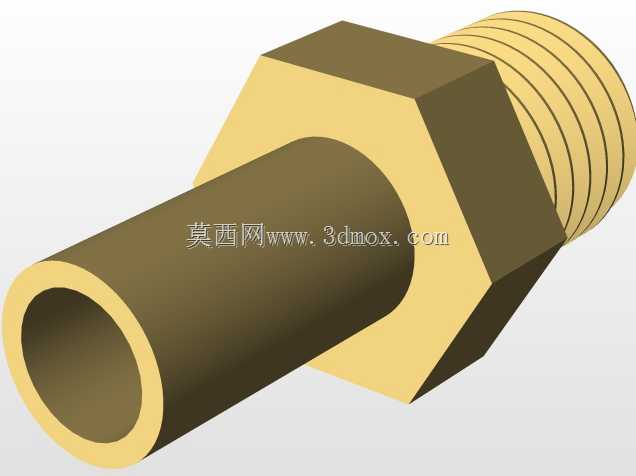

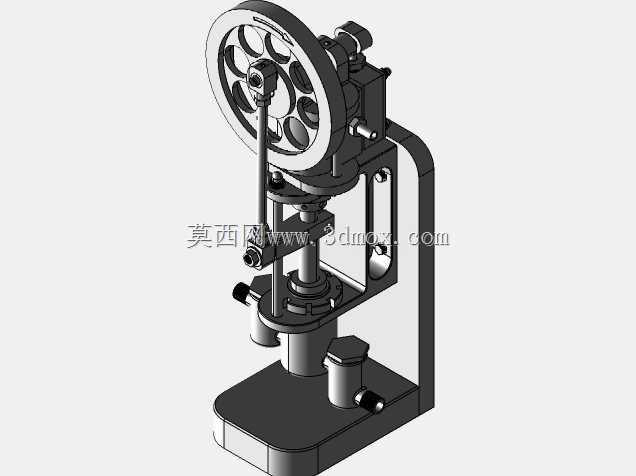

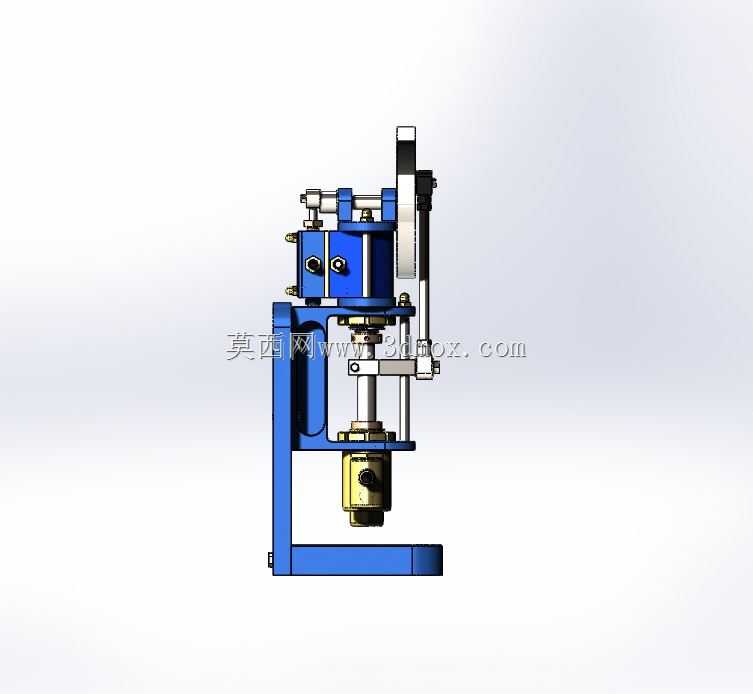

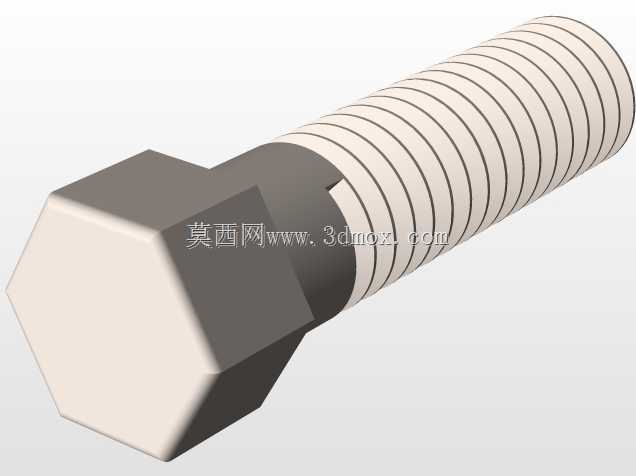

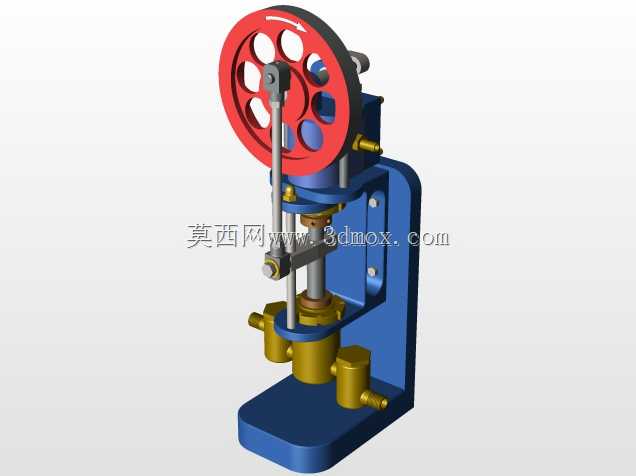

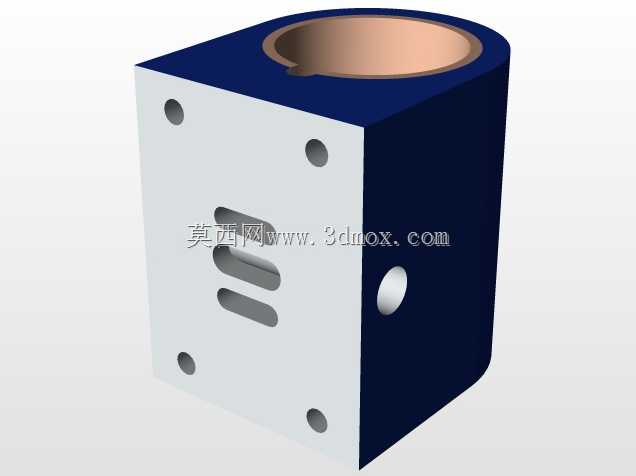

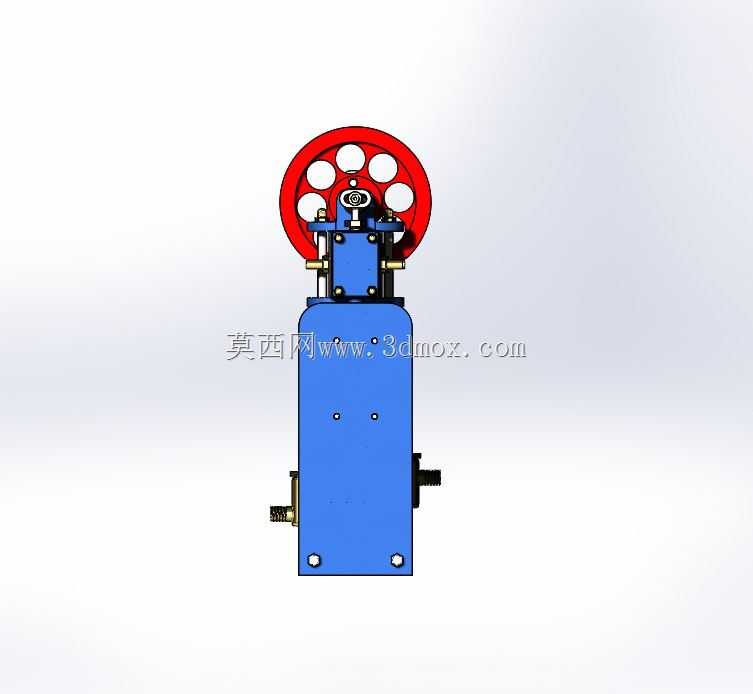

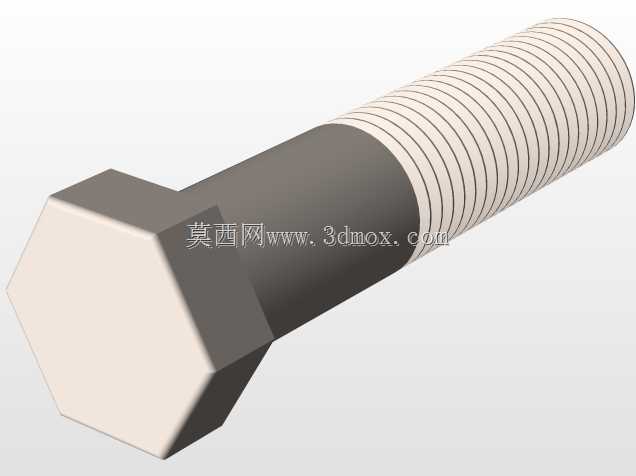

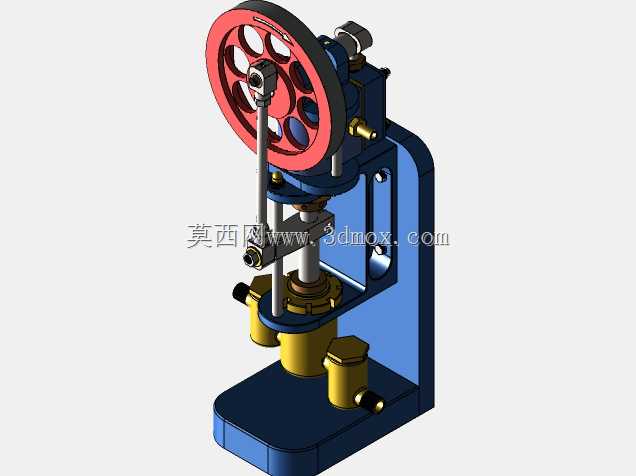

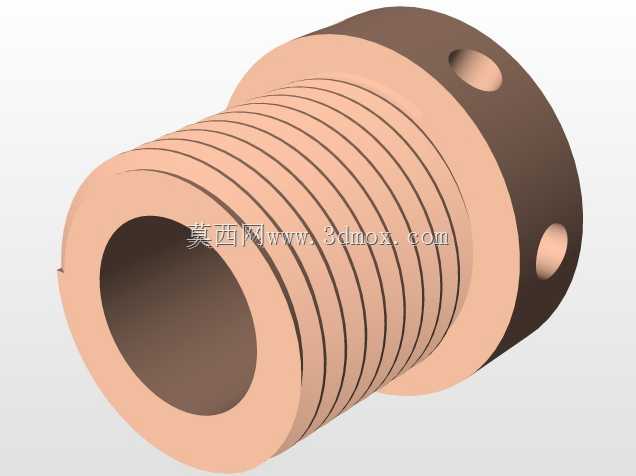

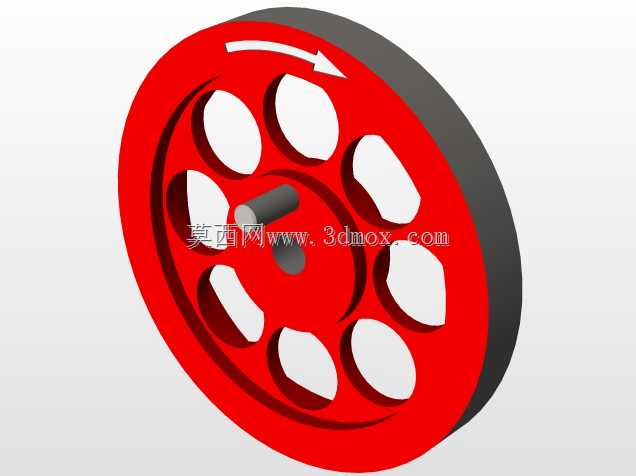

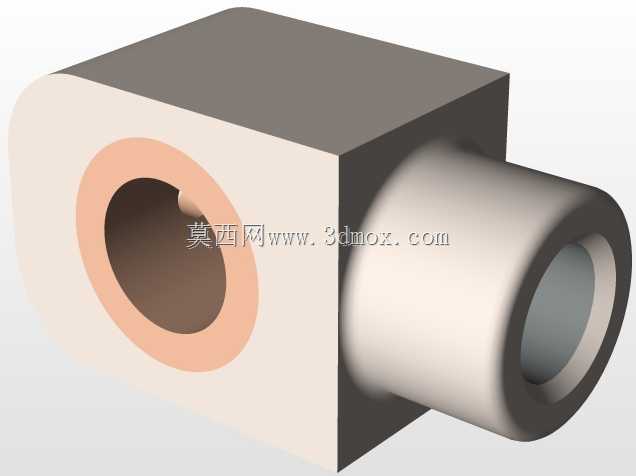

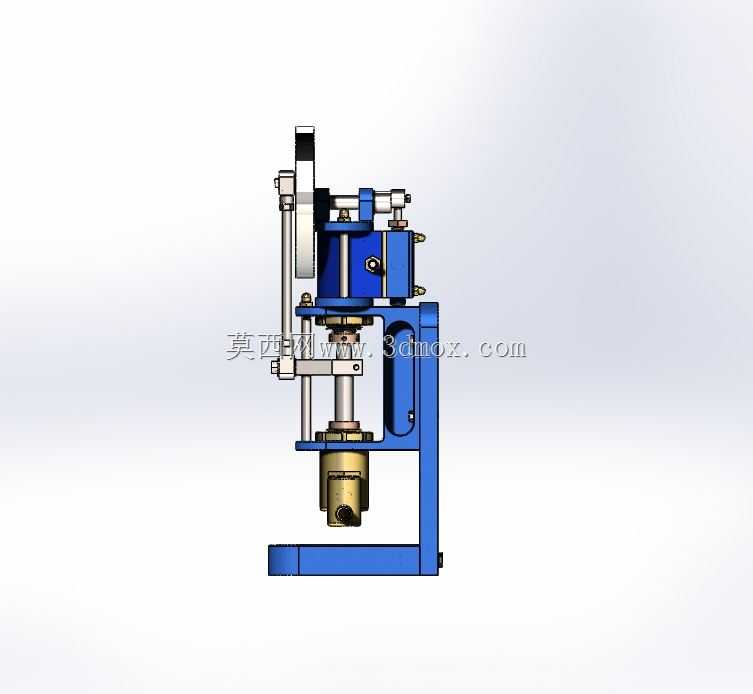

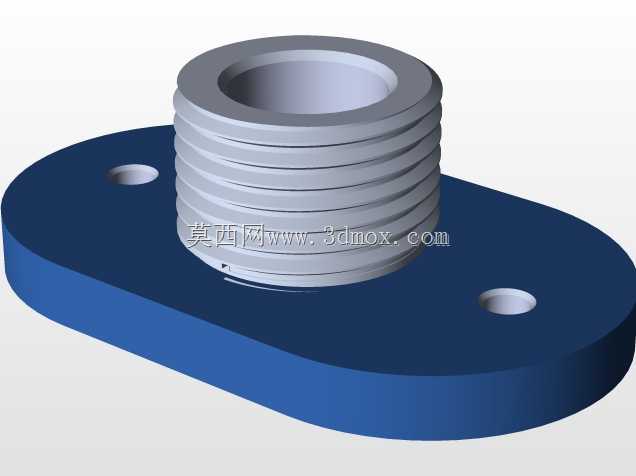

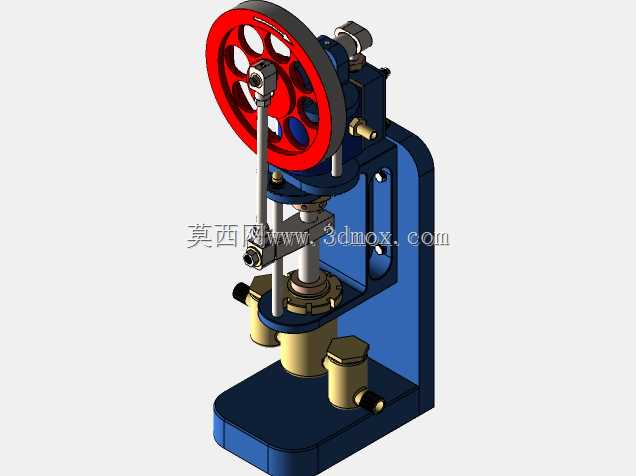

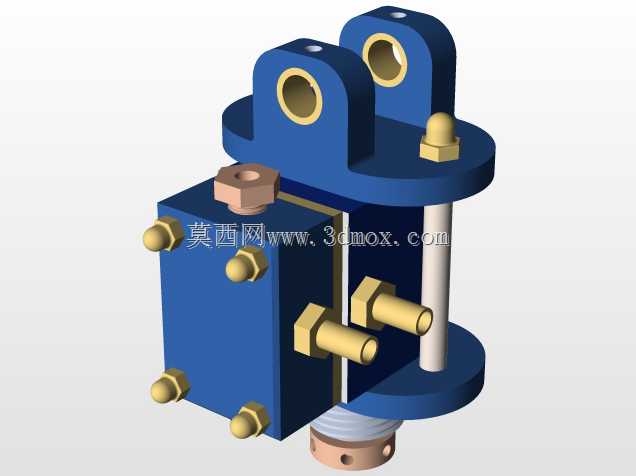

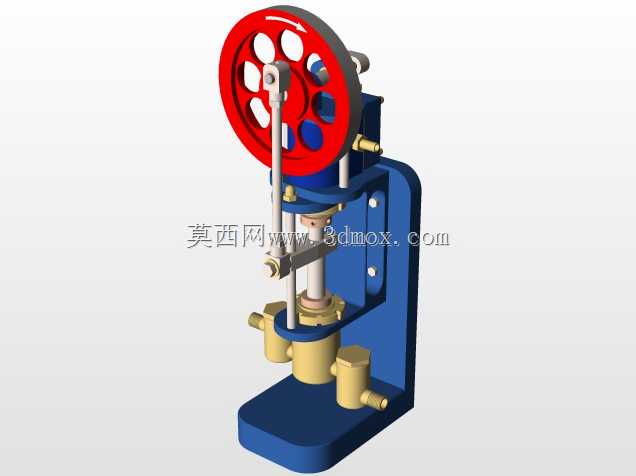

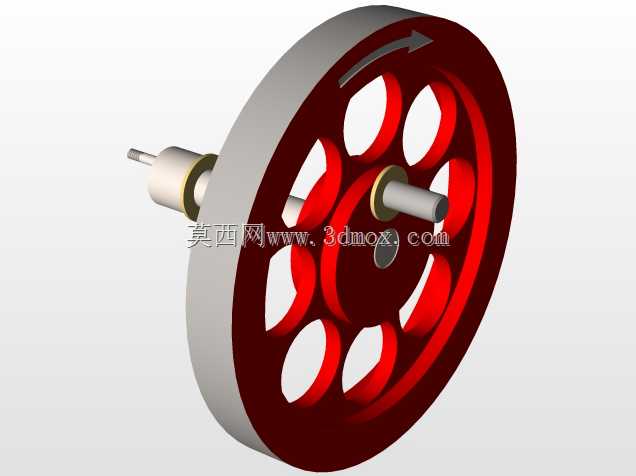

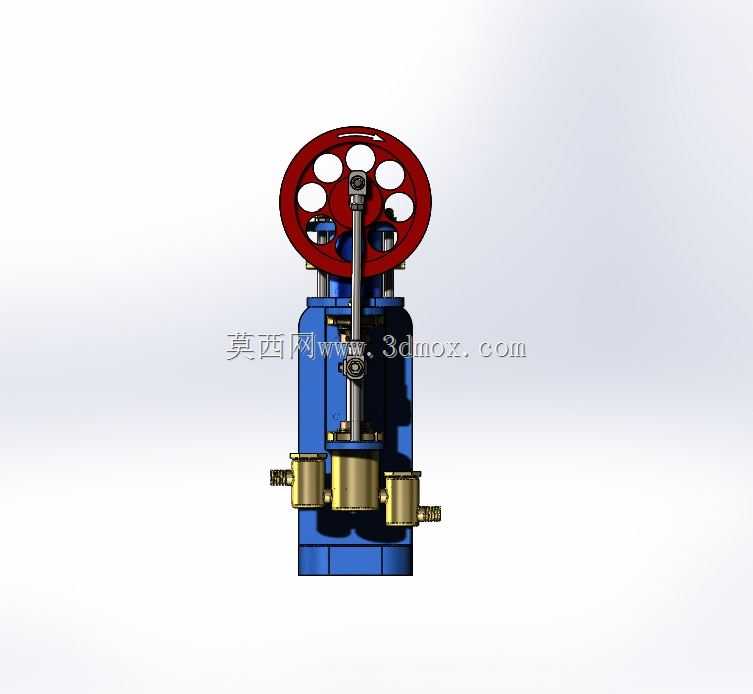

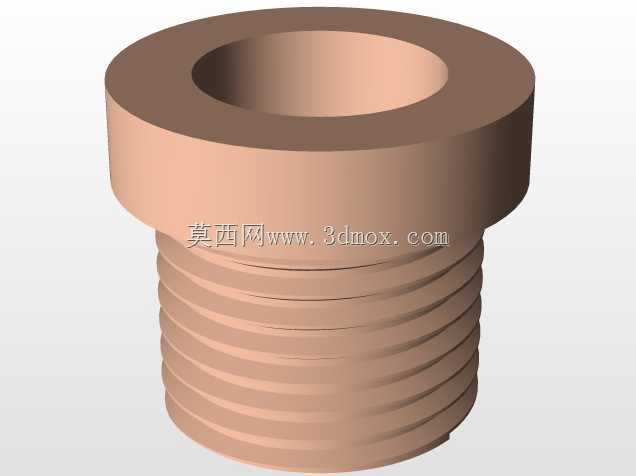

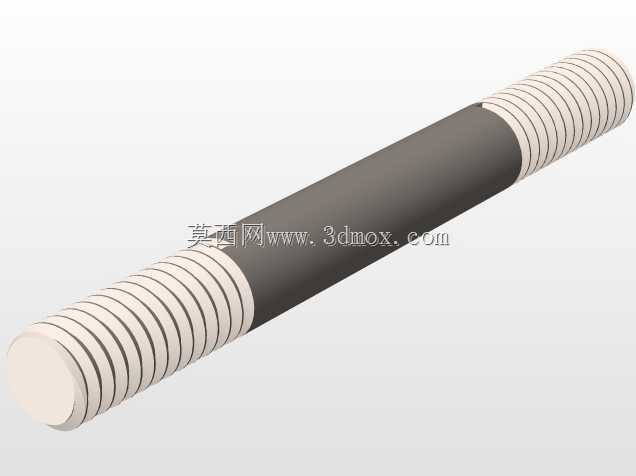

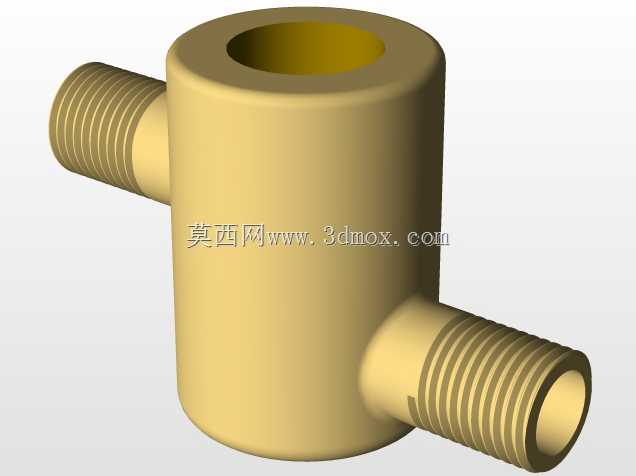

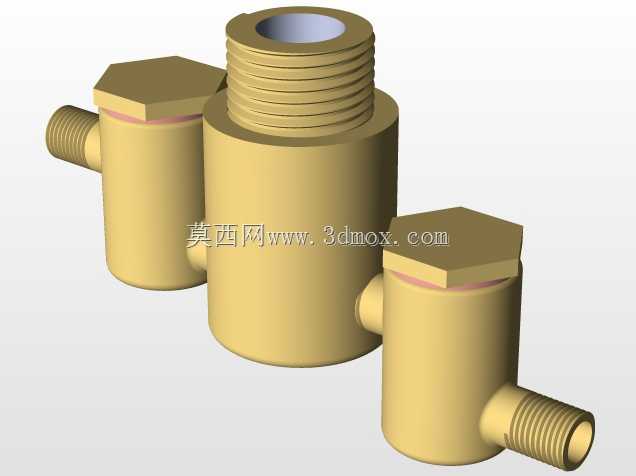

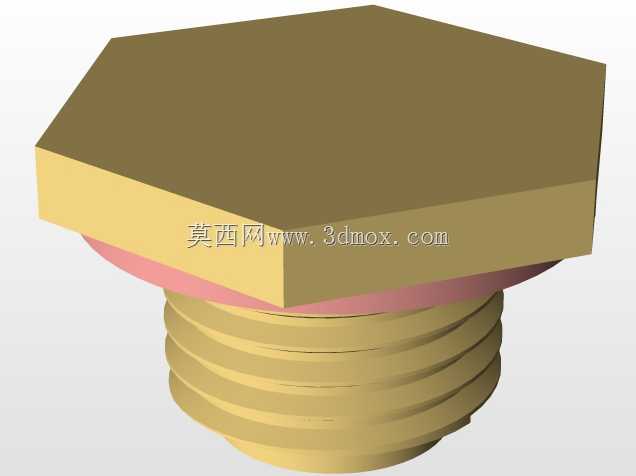

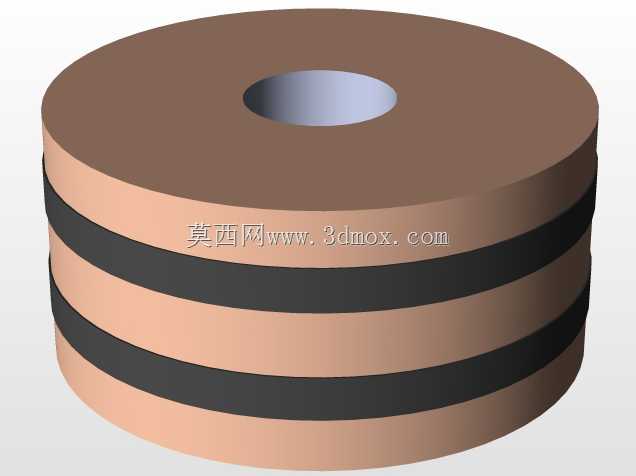

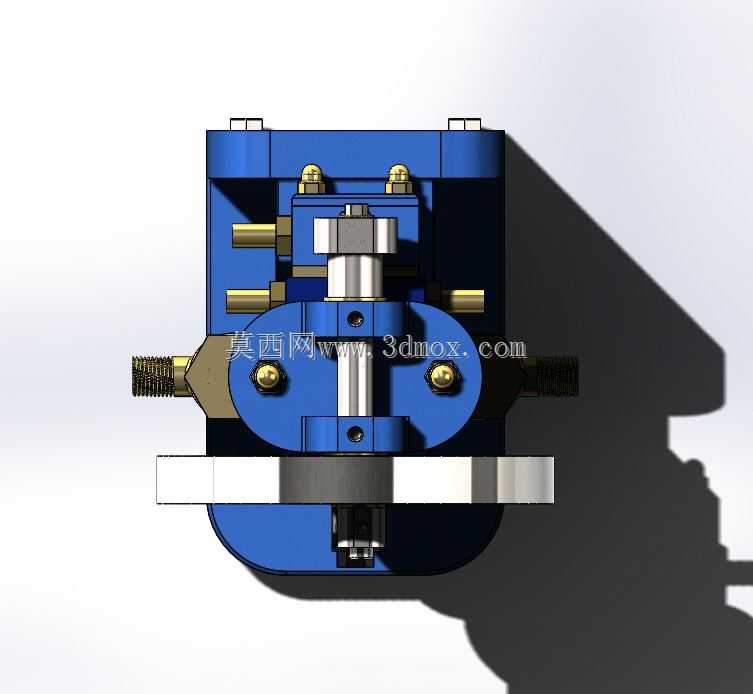

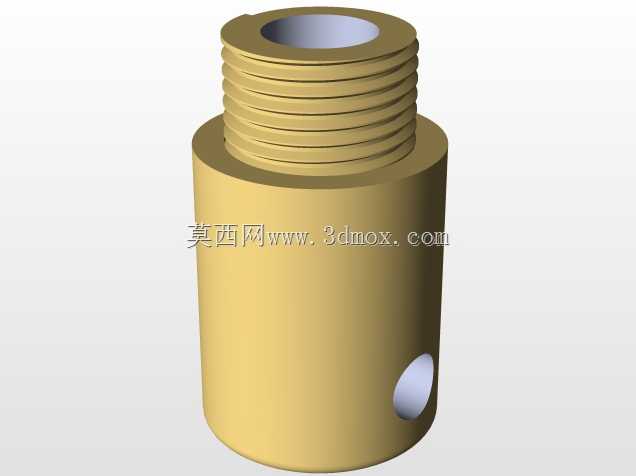

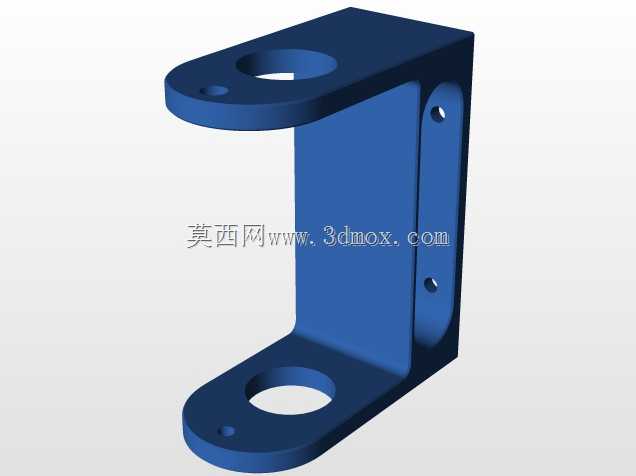

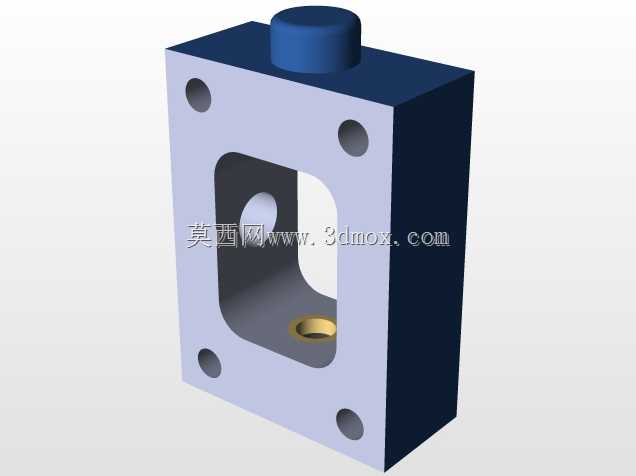

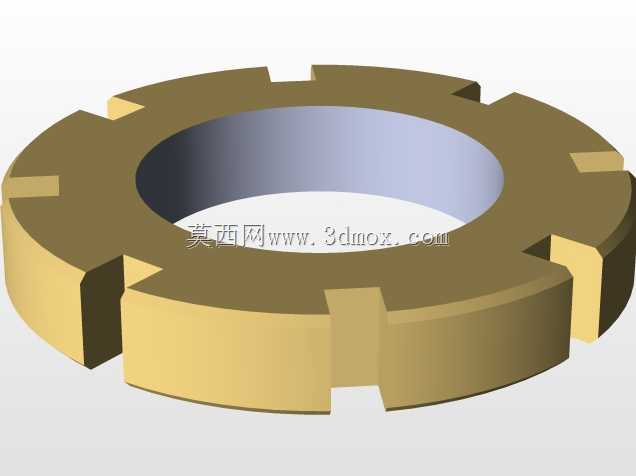

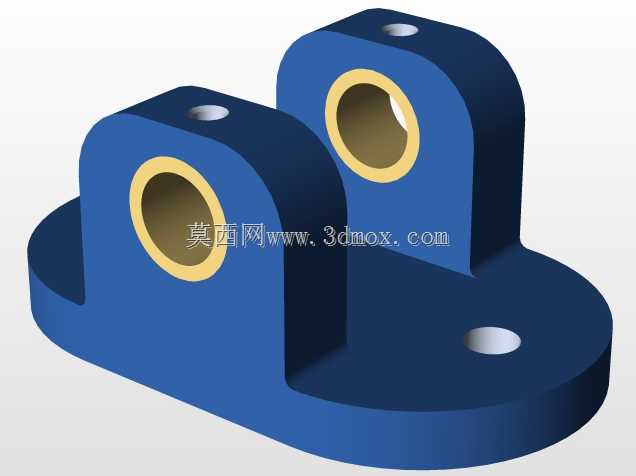

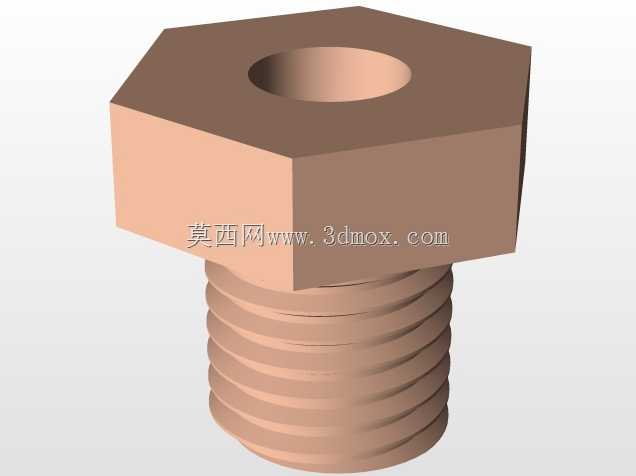

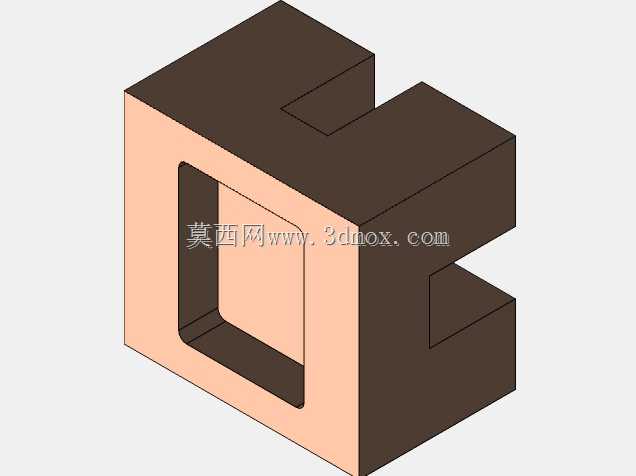

这款单缸立式蒸汽机集成沃克斯豪尔结构辅助泵，是小型蒸汽动力场景下的经典动力输出装置，主要适配小型船舶辅机驱动、教学演示实验台、复古动力装置复刻、小型工坊低速动力供给等应用场景，可在低压蒸汽供给条件下稳定输出旋转动力，同时依靠集成的辅助泵完成蒸汽回路冷凝水输送、润滑介质循环供给等配套功能，无需额外配置独立泵组即可完成整套动力单元的自循环运行。设备采用立式单缸直列布局，整体结构紧凑，上部为带镂空减重结构的大直径铸铁飞轮，飞轮通过曲柄连杆机构与下部立式气缸连接，可将活塞的往复直线运动转换为飞轮的旋转动力输出，飞轮旁侧配置的滑阀配气机构可精准控制蒸汽进排气时序，保障气缸内做功过程连续稳定。集成的沃克斯豪尔辅助泵布置在气缸下部基座侧方，与主轴通过偏心轮结构联动，随主轴转动同步完成泵体的往复抽吸动作，可在蒸汽机运行过程中持续为锅炉供给补给水，同时将管路内的冷凝水抽回储水结构，大幅降低整套蒸汽动力系统的外接辅助设备配置需求。设计过程中优先考虑立式布局的空间利用率，整体安装基座采用带加强筋的L型铸钢结构，既为上部气缸、飞轮、配气机构提供稳定的支撑基准，也可通过基座上预留的四个安装孔直接固定在安装台面或设备机架上，安装边界规整，无需额外设计复杂的转接支架即可完成装配。设备的管路接口全部布置在机身侧方，进汽管、排汽管、泵体进出水口的接口位置预留充足的操作空间，方便现场管路连接与后期维护检修，气缸外壁设置的散热鳍片结构可在运行过程中快速导出缸壁多余热量，避免缸内温度过高导致润滑失效，活塞与缸体之间采用多重密封结构，可有效降低蒸汽泄漏量，提升设备整体运行效率。飞轮的配重经过精准调校，可抵消单缸结构运行过程中的往复惯性力，降低整机运行振动幅度，即使在较低转速下也可保持平稳运转，适配低速大扭矩的动力输出需求。
