可延伸十米电气控制伸缩输送设备结构

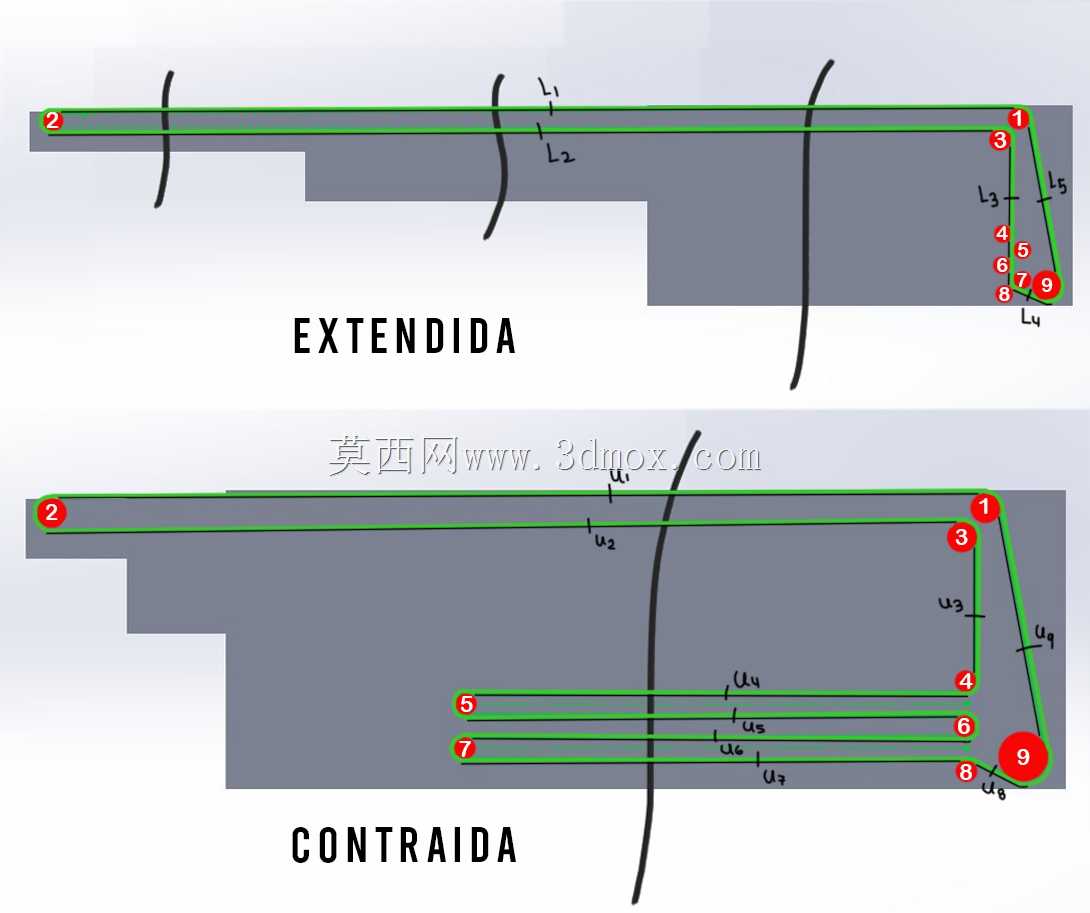

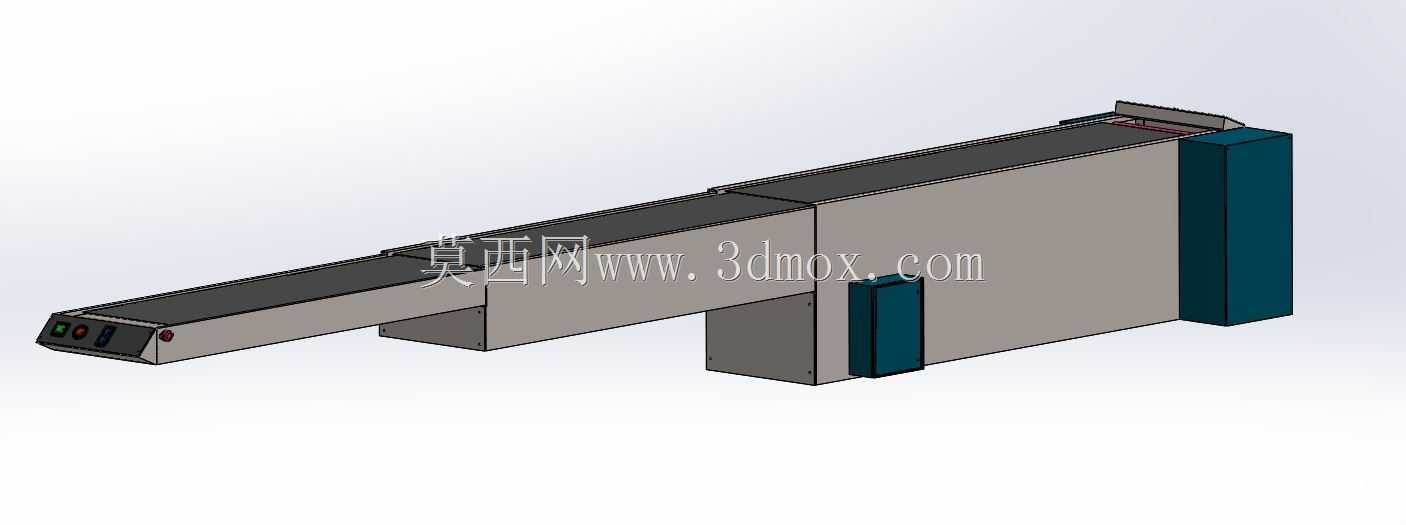

在电商仓储分拣、快递分拨中心、工厂车间物料转运、装卸货月台等场景里，固定长度的输送设备往往难以适配多变的作业距离需求，尤其是货车停靠位置不固定、不同工位间临时需要物料衔接的工况下，传统固定皮带机要么长度不足需要多台拼接，要么过长占用通道空间，伸缩式输送结构的设计初衷正是为了解决这类场地适配性问题。这套伸缩输送结构最大的延伸长度可达10米，收缩状态下仅占用极小的存放空间，能够根据实际作业需求灵活调整输送距离，在装卸货环节可以直接伸入货车车厢内部，减少人工搬运的往返距离，大幅降低装卸环节的人力消耗，提升物料转运的效率。从结构设计逻辑来看，这套伸缩段采用多节嵌套的框架结构，每一节框架都配套独立的托辊组支撑皮带，保证伸缩过程中皮带始终保持合适的张紧度，不会出现跑偏、松弛打滑的问题；驱动端布置在固定段位置，通过统一的动力传递带动整段皮带运行，电气控制部分预留了启停、调速的接口，能够对接生产线的整体控制系统，也可以单独配置操作按钮实现就地控制。设计过程中需要重点考虑伸缩段的承重边界，每米长度的额定载荷需要匹配常规箱装物料的重量，嵌套框架之间采用滑动导向结构配合限位装置，避免伸缩过程中出现节段脱开的问题，同时在最外端的伸缩段设置了防撞结构，防止伸出过程中碰撞车厢或者其他设备。安装时需要注意固定段的基础固定强度，因为伸缩段完全伸出时整体重心会向外偏移，固定端的地脚螺栓需要满足抗倾覆的力矩要求，设备的进料端高度可以配套升降调节结构，适配不同高度的生产线出料口或者月台高度，出料端也可以根据需求加装挡边或者导料槽，避免物料在输送过程中掉落。皮带的选型采用耐磨防滑的工业输送皮带，表面的摩擦系数足够支撑常规纸箱、周转箱的平稳输送，托辊采用密封式轴承结构，能够适应仓储、车间多粉尘的作业环境，减少日常维护的频次。整套结构的走线全部在框架内部布置，伸缩过程中线缆会随节段同步移动，不会出现线缆拉扯、外露剐蹭的问题，电气控制部分预留了急停接口，能够在作业出现异常时快速切断动力，保障现场操作的安全性。在实际选型应用时，需要根据现场的最大作业距离确定伸缩段的节数，根据日常输送的物料单重确认驱动电机的功率，同时预留15%左右的载荷余量，避免长时间满负荷运行导致设备寿命缩短；如果是在冷链或者潮湿环境下使用，还需要对框架做防锈处理，托辊和轴承选用防水型号，保证设备在特殊环境下的稳定运行。
