洗涤生产用框架式平板搅拌装置

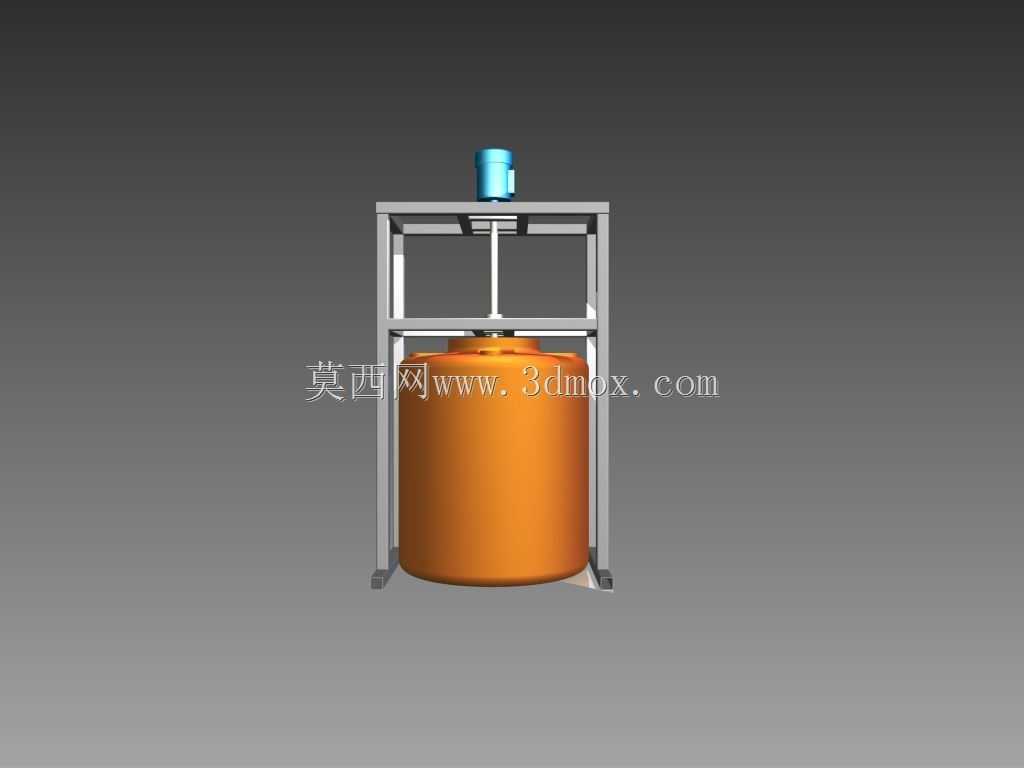

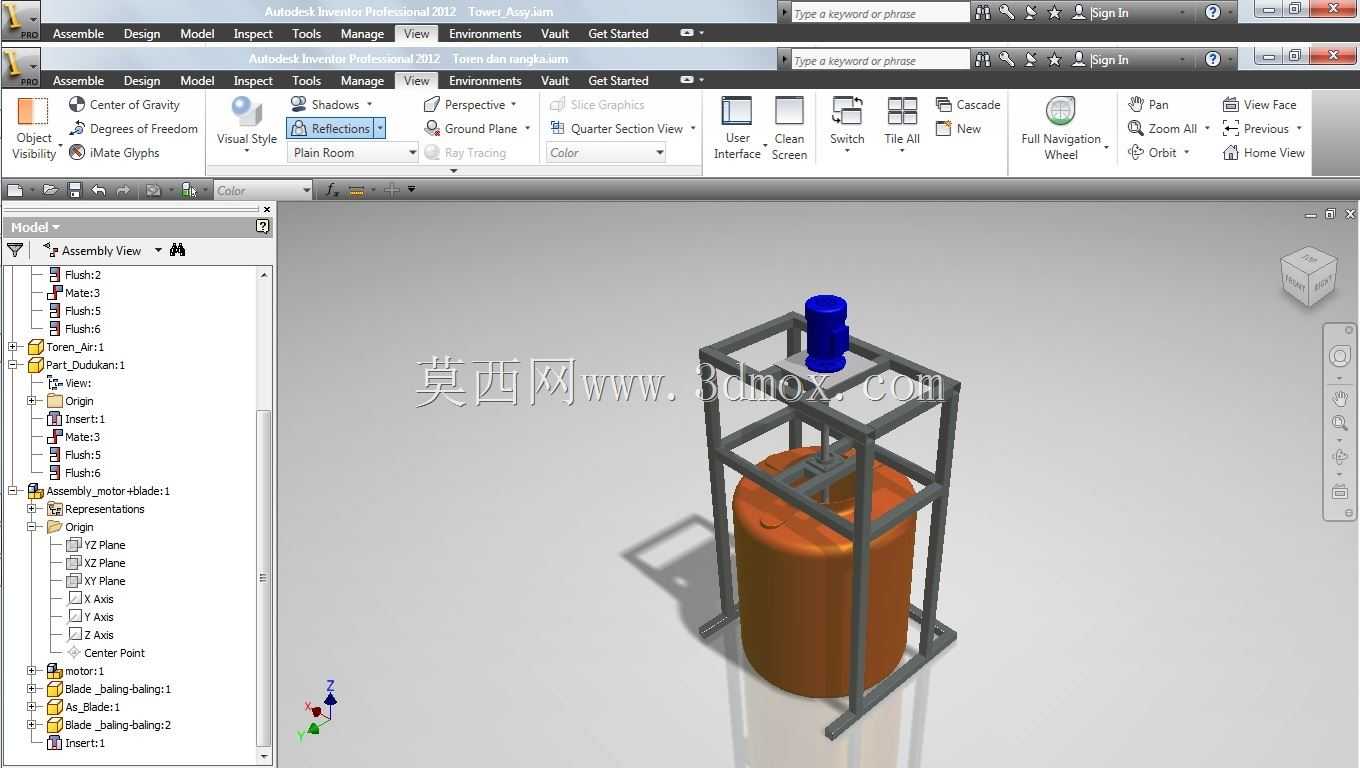

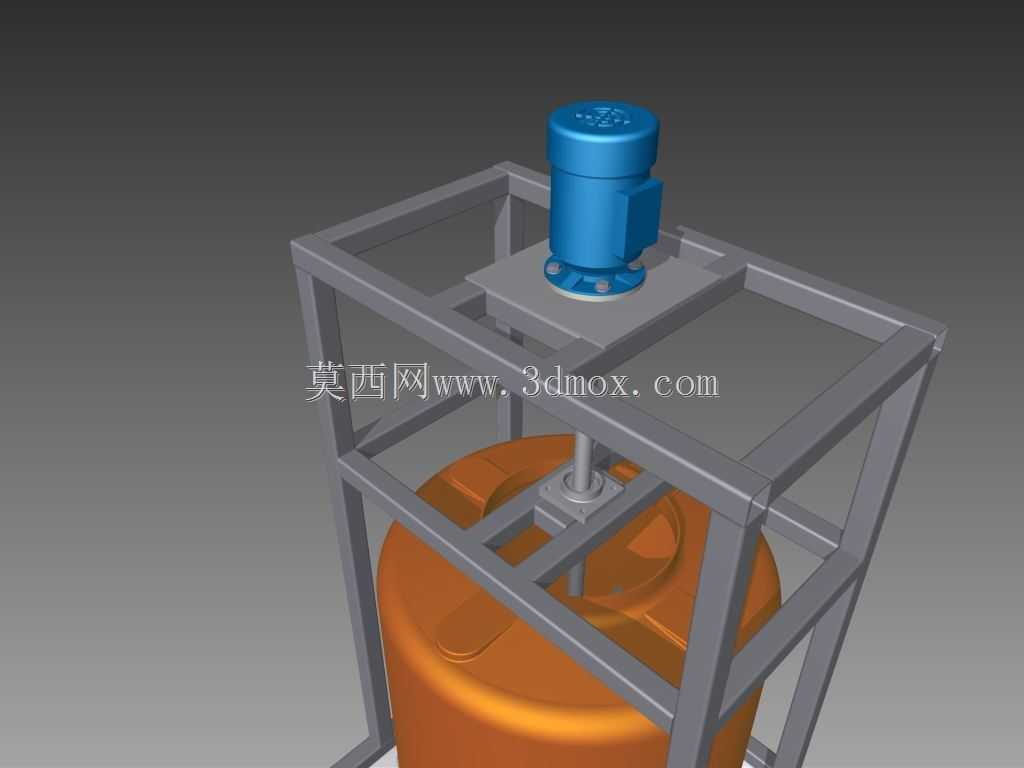

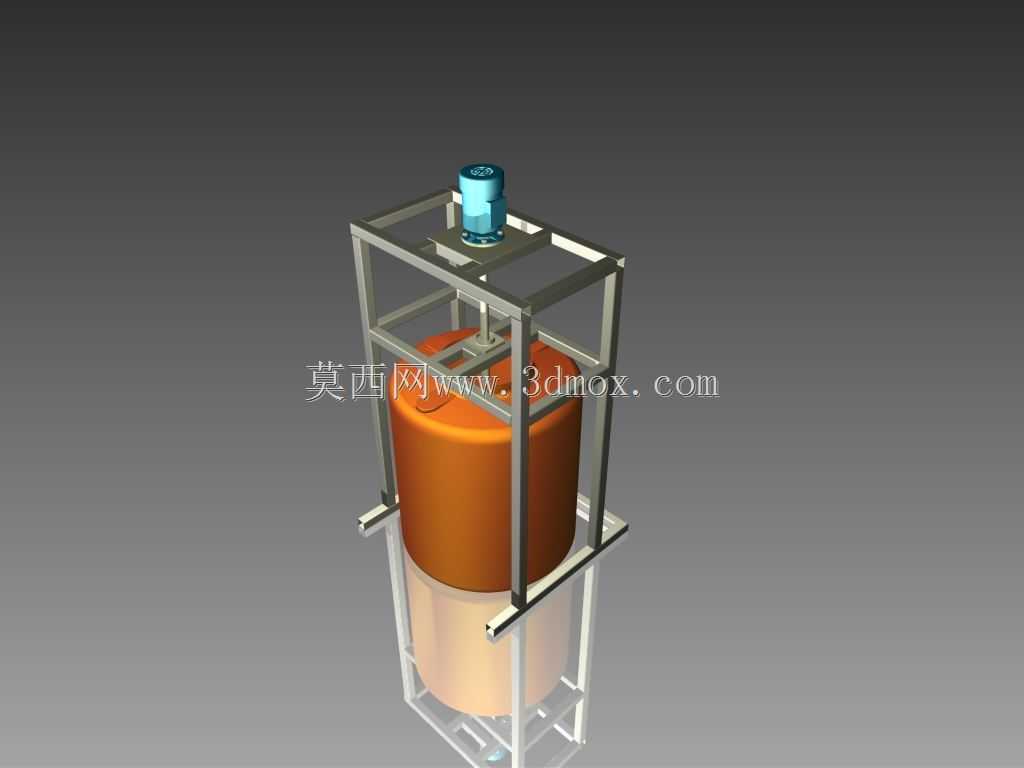

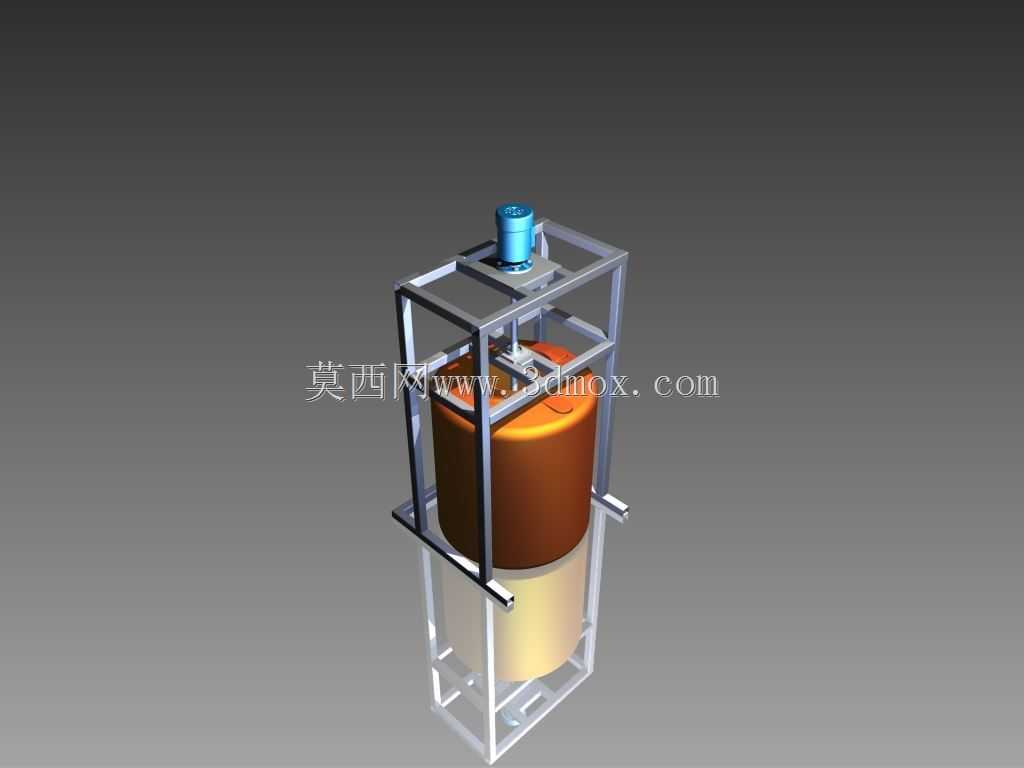

这套搅拌装置主要面向日化洗涤产品的生产调配工序，常见于中小型日化厂的配料车间，用来完成洗衣液、洗洁精、洗手液这类液态洗涤产品的原料混合、均质搅拌作业，适配敞口或半埋式的配料罐体安装场景。整套设备采用框架式支撑结构，方管焊接成型的机架跨装在罐体上方，不需要额外做复杂的地面预埋固定，机架底部的支撑脚直接搭在罐体上口的法兰边沿，通过螺栓锁紧即可完成安装固定，适配不同高度的圆柱配料罐，只要罐体上口直径在机架跨距范围内都能适配安装，现场拆装移位都比较方便，适合多罐体轮换作业的柔性生产场景。顶部的驱动单元垂直安装在机架上方的安装板上，输出轴通过联轴器垂直向下延伸至罐体内部，轴端连接平板式搅拌桨，搅拌桨采用平直板式结构，运转时不会对物料产生过大的剪切力，避免洗涤类配方里的表面活性剂因为过度剪切出现性能衰减，同时平板桨的推流范围覆盖罐体中下部区域，能带动罐内物料形成上下循环的流场，减少罐底的物料沉积，对于粘度在1000cps以下的液态洗涤原料，搅拌均匀度能满足常规生产的调配要求。设计阶段优先考虑了日化生产车间的日常维护需求，机架的方管型材全部采用圆角过渡焊接，没有清洁死角，日常冲洗车间的时候不容易积留积液和原料残留；驱动单元的安装位置预留了足够的拆装空间，后期更换密封件、检修轴承的时候不需要整体拆除机架，只需要拆开顶部的安装板螺栓就能完成维护作业。搅拌轴的长度根据配套罐体的深度做了匹配设计，桨叶距离罐底预留了150-200mm的安全间隙，避免运转过程中桨叶刮蹭罐底衬层，同时机架的整体高度控制在罐体上方1.2米范围内，不会占用过多的车间竖向空间，适配常规层高的日化生产车间安装要求。整套结构没有复杂的传动部件，加工难度低，普通的机加工车间就能完成机架焊接和轴类零件的加工，装配过程不需要专用工装，现场安装时只需要校准驱动轴的垂直度就能投入使用，运行过程中震动小，运转噪音控制在工业生产允许的范围内，不需要额外做减震基础。
