桌面级小型数控雕刻机结构设计方案

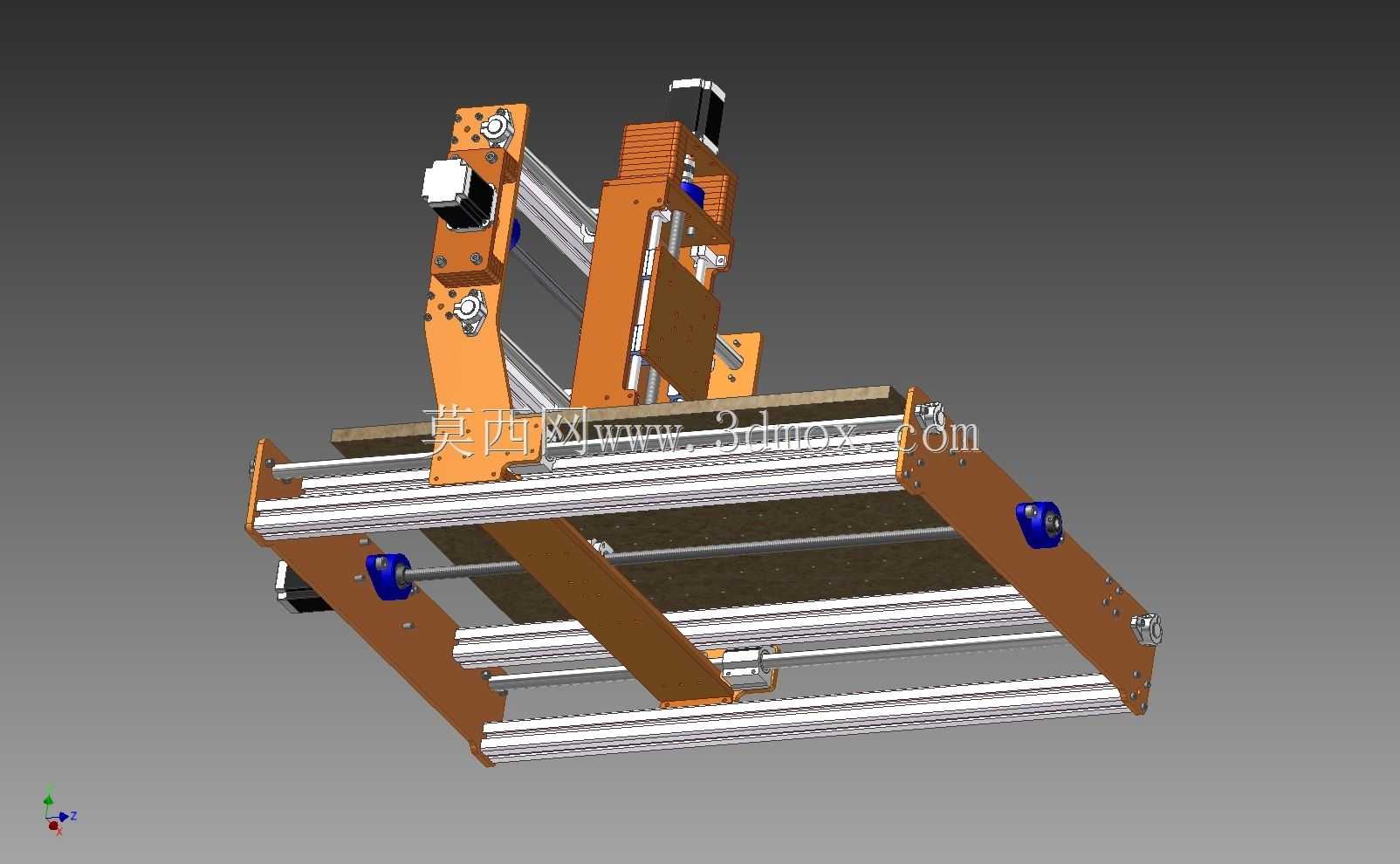

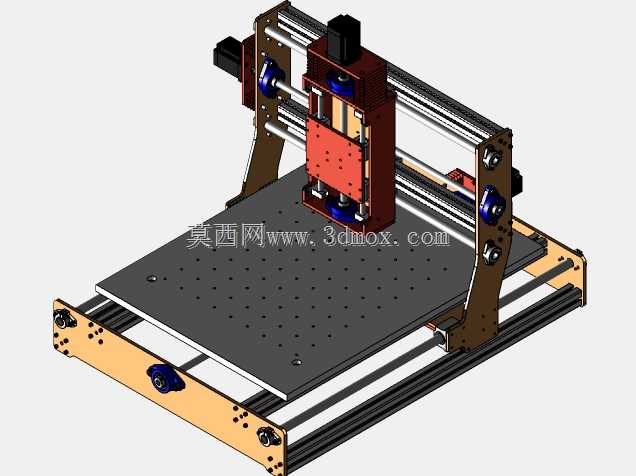

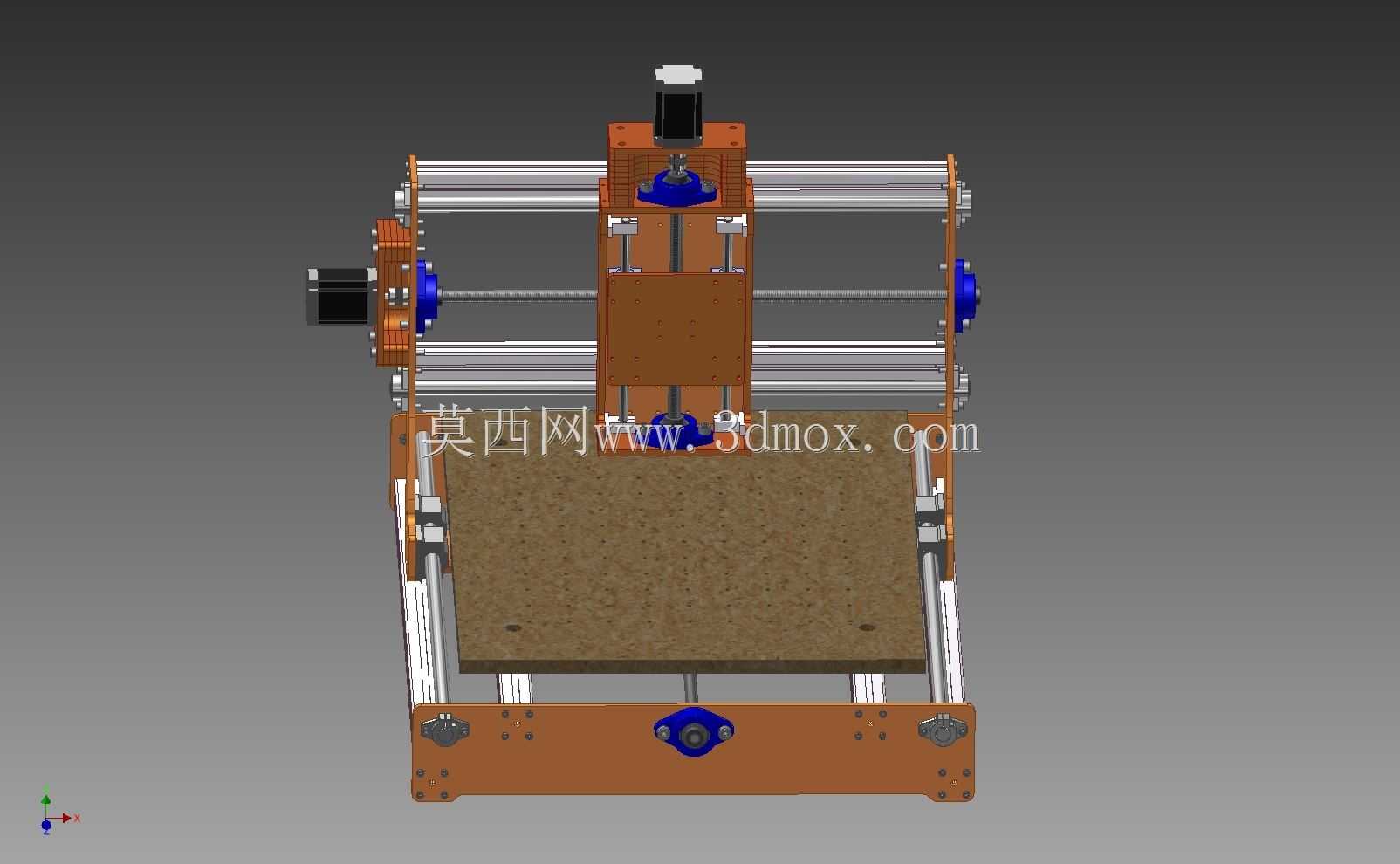

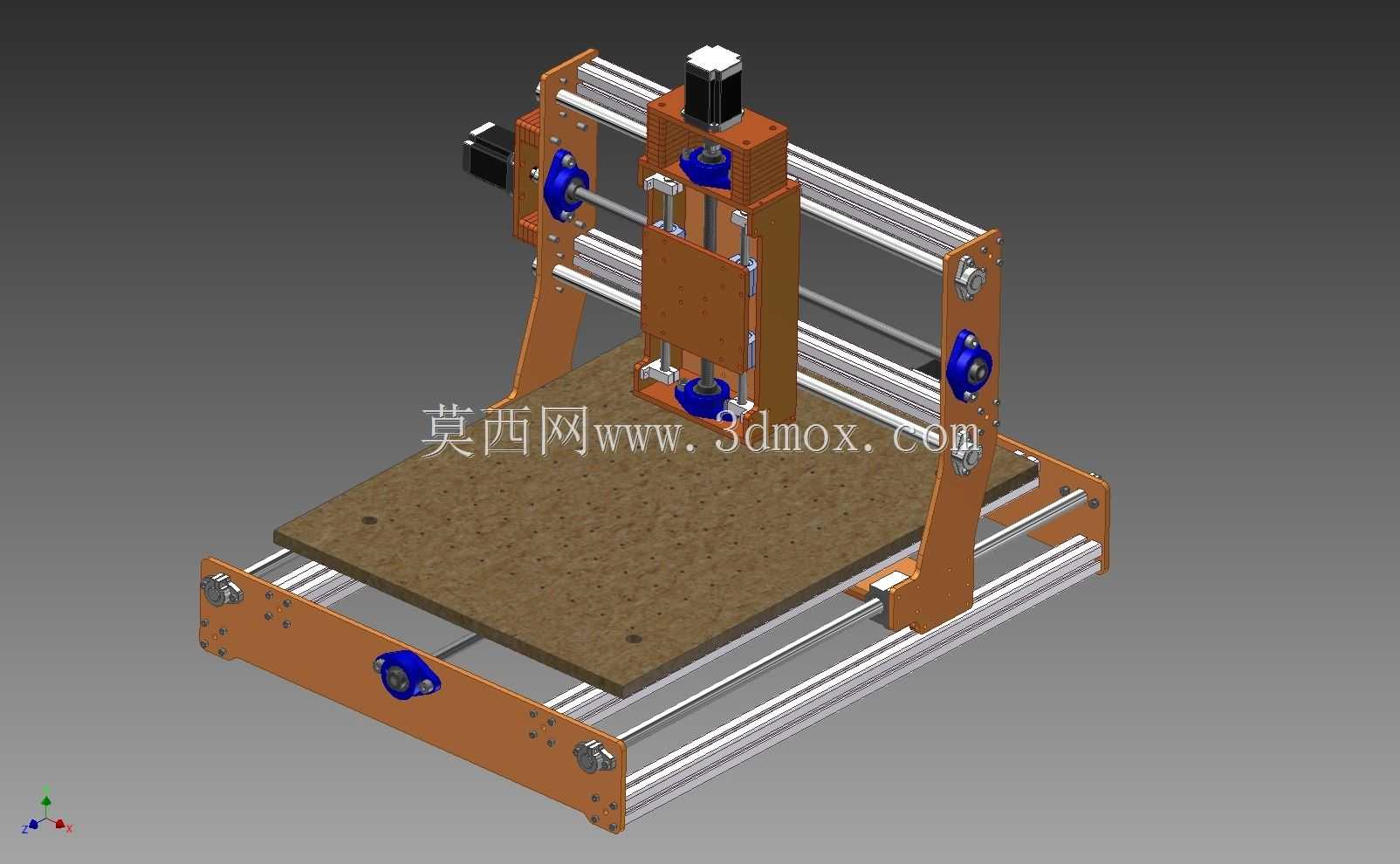

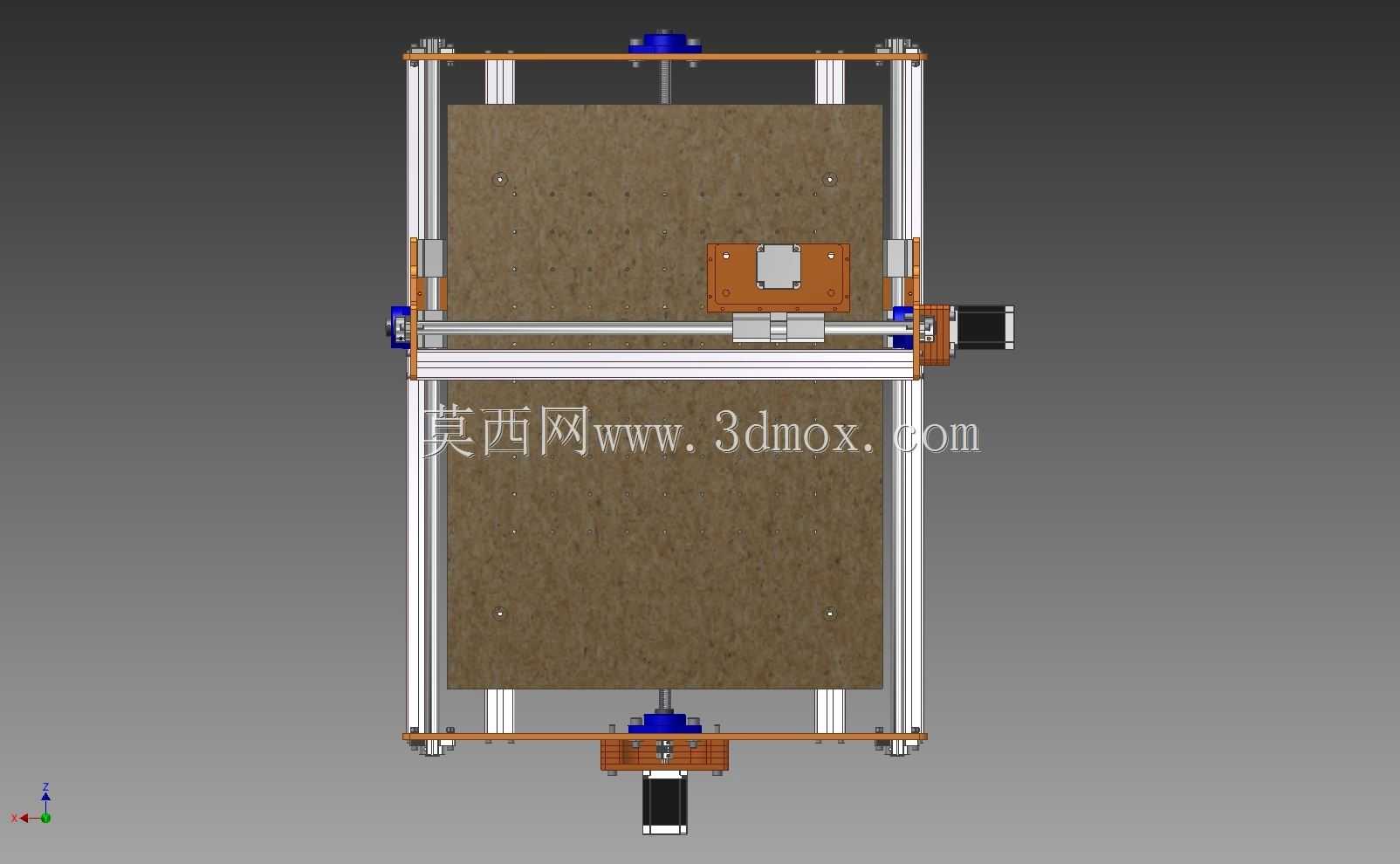

这款小型数控加工设备主要面向个人加工工坊、创客空间、小型打样车间场景，可覆盖软金属、工程塑料、亚克力、密度板等常见材料的平面铣削、钻孔、轮廓雕刻加工需求，能完成小尺寸零件的快速打样、个性化文创产品雕刻、PCB电路板铣制等常见加工任务，相比大型工业CNC设备占用空间更小，部署灵活，无需专用工业场地即可安装使用。设备整体采用铝型材搭建主体框架，型材本身的槽道结构可直接用于安装固定各功能部件，无需额外加工复杂的安装基座，装配调整时可灵活调整各轴的安装位置，降低装配调试的难度。执行部分的结构件采用8mm板材加工制作，板材厚度兼顾结构刚性与整体重量控制，运动过程中可减少结构形变带来的加工精度偏差，Z轴滑台搭载主轴安装座，可适配常见的小型高速主轴，满足不同材料的切削转速需求。X、Y轴采用双光轴导轨搭配丝杆传动的结构，光轴导轨通过支架固定在型材框架上，传动丝杆与导轨平行布置，可保证运动过程中的平稳性，减少爬行现象，有效提升加工表面的光洁度。设备的工作台面采用带密集安装孔的平板结构，加工时可通过螺栓、压块直接固定待加工工件，也可搭配专用夹具固定异形工件，台面的孔位排布覆盖整个加工行程范围，可适配不同尺寸的工件装夹需求。整机的有效加工行程为800mm×500mm，安装时需在设备周边预留至少150mm的操作空间，用于工件装夹、日常维护、线缆排布，设备底部可搭配减震脚垫放置在普通工作台面上，无需额外做地基固定。设计过程中优先考虑了部件的通用性，导轨、丝杆、传动螺母、锁紧件均采用市面常见的标准件，后期维护更换配件无需定制，可降低设备的使用维护成本，各轴的限位开关安装位置预留了调整空间，可根据实际使用需求调整软限位、硬限位的触发位置，避免超程运动造成部件碰撞损坏。走线位置沿型材槽道布置，可避免运动过程中线缆拖拽、磨损，提升设备长期运行的可靠性。
