自制小型台式钻床结构设计

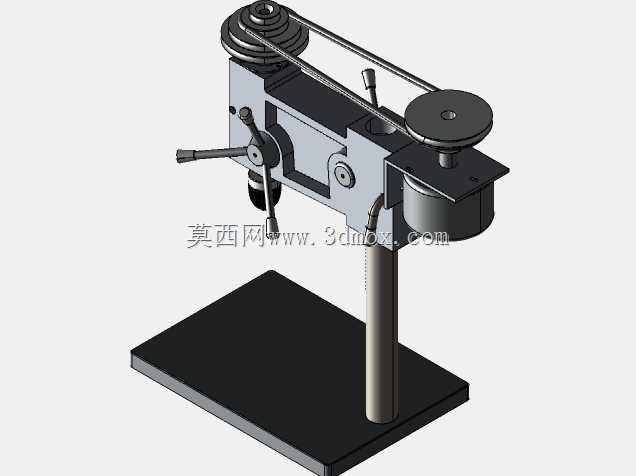

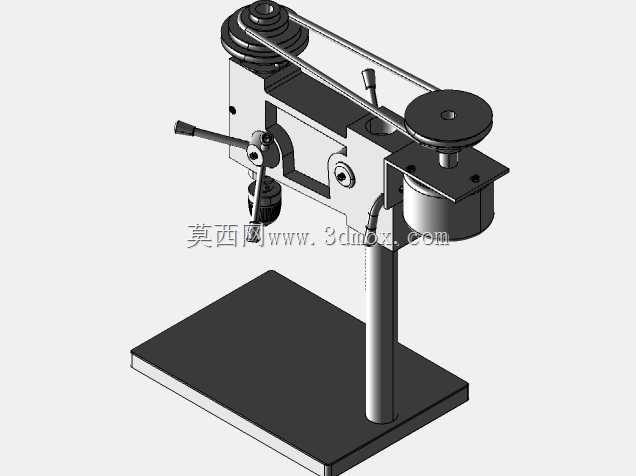

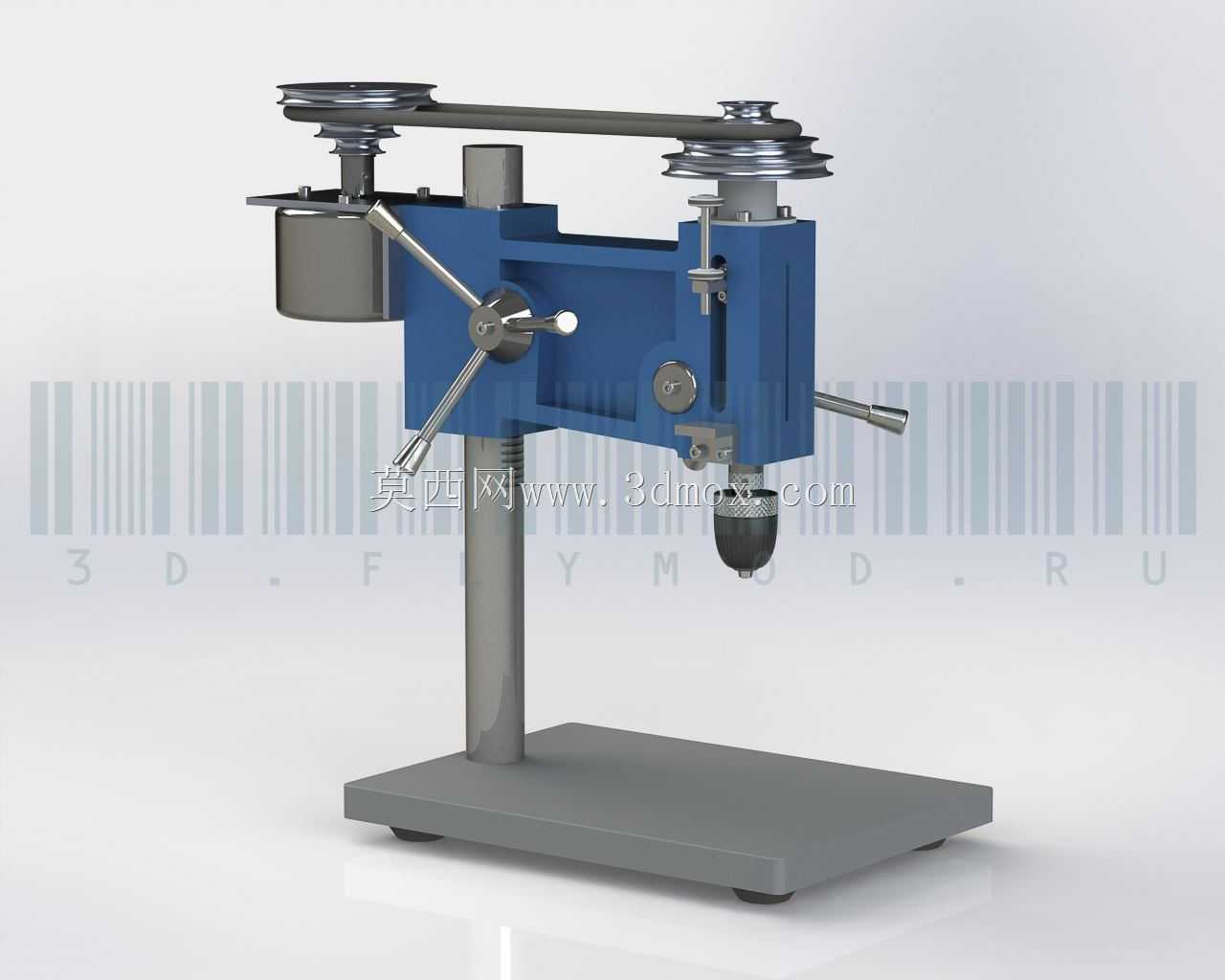

这款小型台式钻床的设计，最初瞄准的是个人加工工坊、小型维修站点以及模型制作工作室的小尺寸工件钻孔需求，这类场景往往不需要工业级大型钻床的大行程与大功率，反而对设备占地空间、操作灵活性、小直径钻孔的稳定性有更高要求。从结构布局来看，设备采用立柱支撑的悬臂式布局，立柱为钢制圆柱结构，承担整个机头部分的重量与钻孔时的轴向反力，安装时仅需通过底部铸铁基座的安装孔锁固在工作台面上即可，整体占地尺寸不足0.3平方米，能够适配多数狭小的加工操作台空间，不会占用过多作业区域。

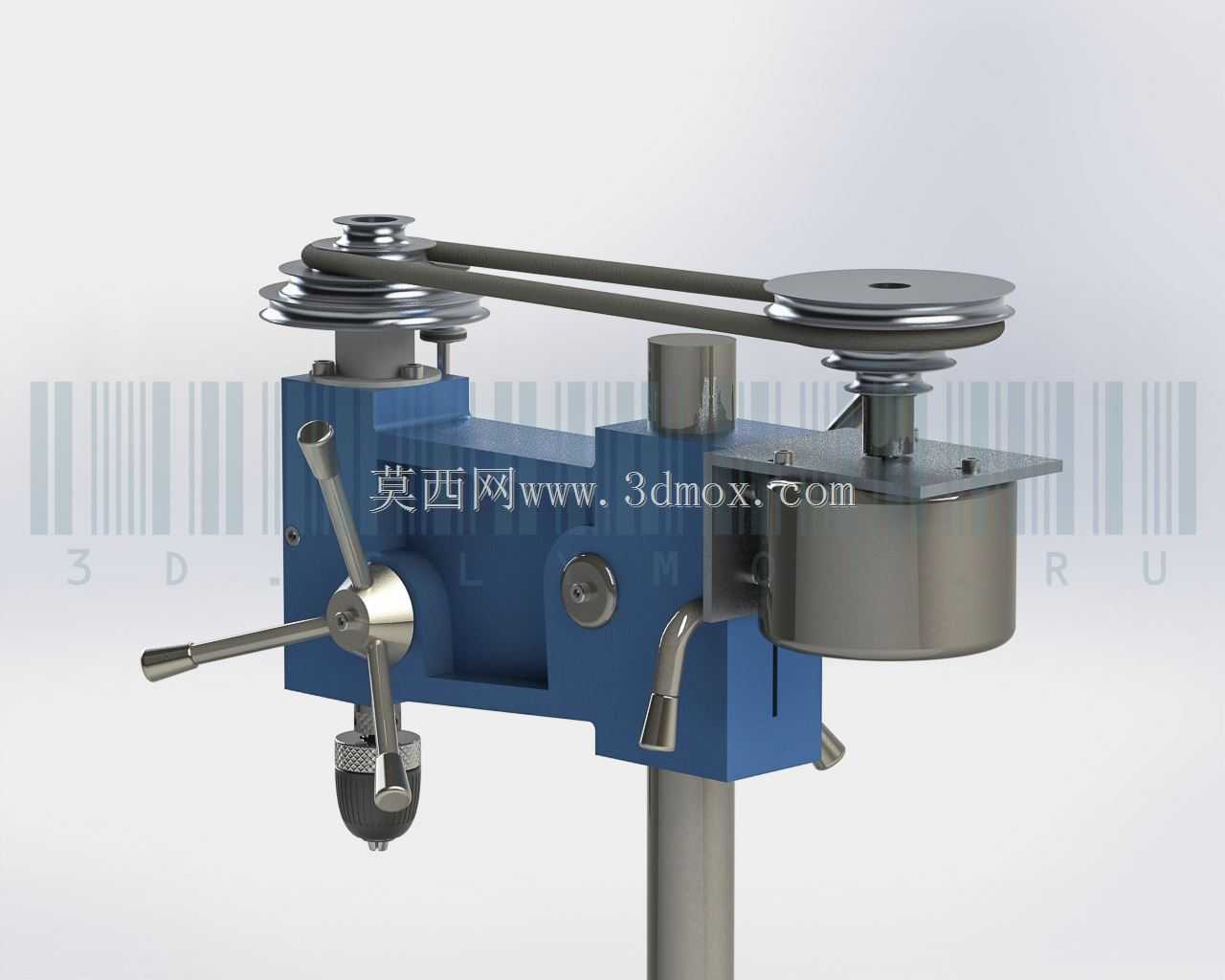

传动部分采用双塔轮带传动结构，通过更换皮带在塔轮上的位置即可实现多档转速调节，这种设计既能够通过皮带的缓冲作用吸收钻削过程中的小幅振动，提升小直径钻头钻孔时的稳定性，也能避免硬传动带来的钻头崩断风险，针对不同材质的工件——比如薄铝板、软塑料、薄钢板等，可以匹配对应的转速区间，获得更好的钻孔表面质量。进给操作采用三辐式手轮结构，操作时手部施力的力臂设计经过优化，手动进给时的力度反馈清晰，操作人员能够精准控制钻头的进给量，在钻削薄件或者精密小孔时，不容易出现进给过量导致的工件报废或者钻头折损问题。

机头的主体结构采用铝制构件加工而成，在保证结构刚性满足小钻削力需求的前提下，有效降低了整个机头部分的重量，调整机头高度时更加省力，也减轻了立柱的承重负载；底部基座采用铸铁材质，利用铸铁本身的大质量与减振特性，吸收钻削过程中产生的振动，避免设备运行时出现晃动，保证钻孔的位置精度。钻夹头采用标准通用接口，能够适配市面上常见的直柄小直径钻头，不需要额外定制专用装夹配件，日常使用中的耗材替换成本很低。

从安装边界来看，设备的主轴中心到立柱表面的距离决定了最大钻孔加工半径，能够满足常规小型零件的钻孔位置需求，主轴的上下行程经过适配设计，足够覆盖常见小尺寸工件的钻孔深度要求，不需要额外加装延长配件。整体结构没有复杂的电控与液压组件，全部采用纯机械结构实现传动与进给，日常维护仅需定期给传动部位加注润滑脂、检查皮带张紧度即可，故障率极低，非常适合非量产的零星加工、维修配钻、模型制作等场景使用，在加工小尺寸零件上的小孔时，操作便利性甚至优于大型工业钻床。
