家用小型麦汁冷却热交换装置结构设计

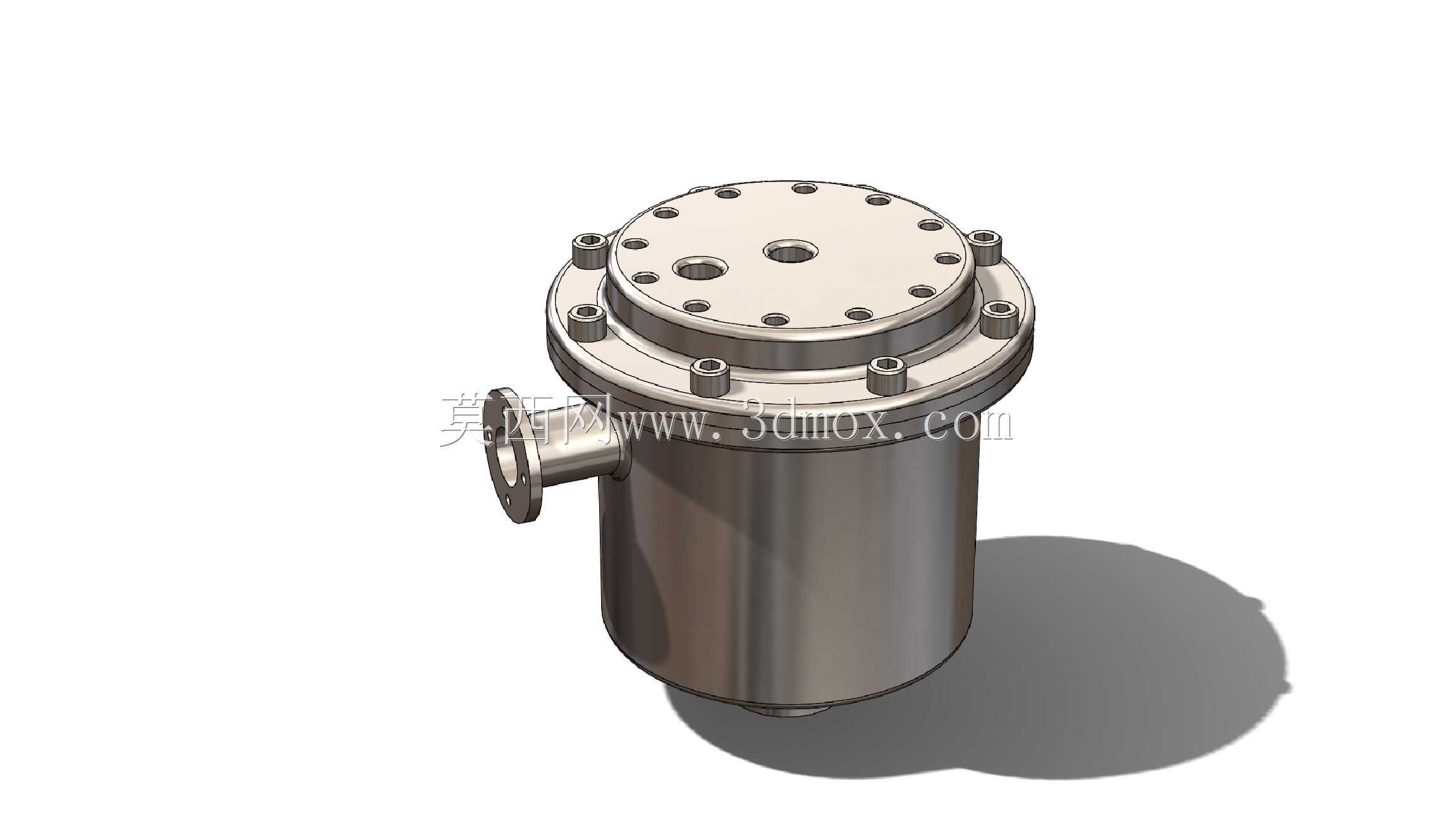

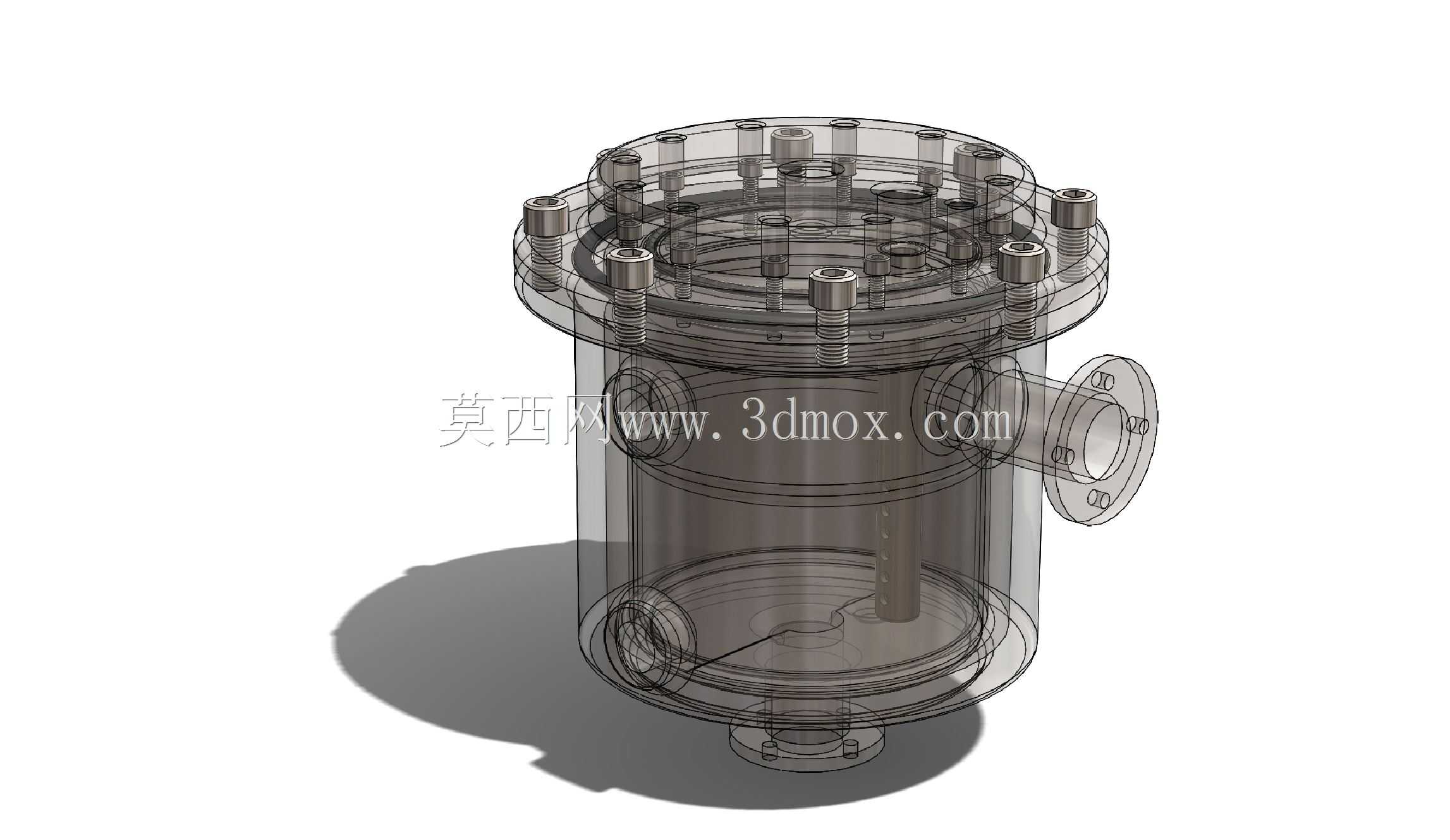

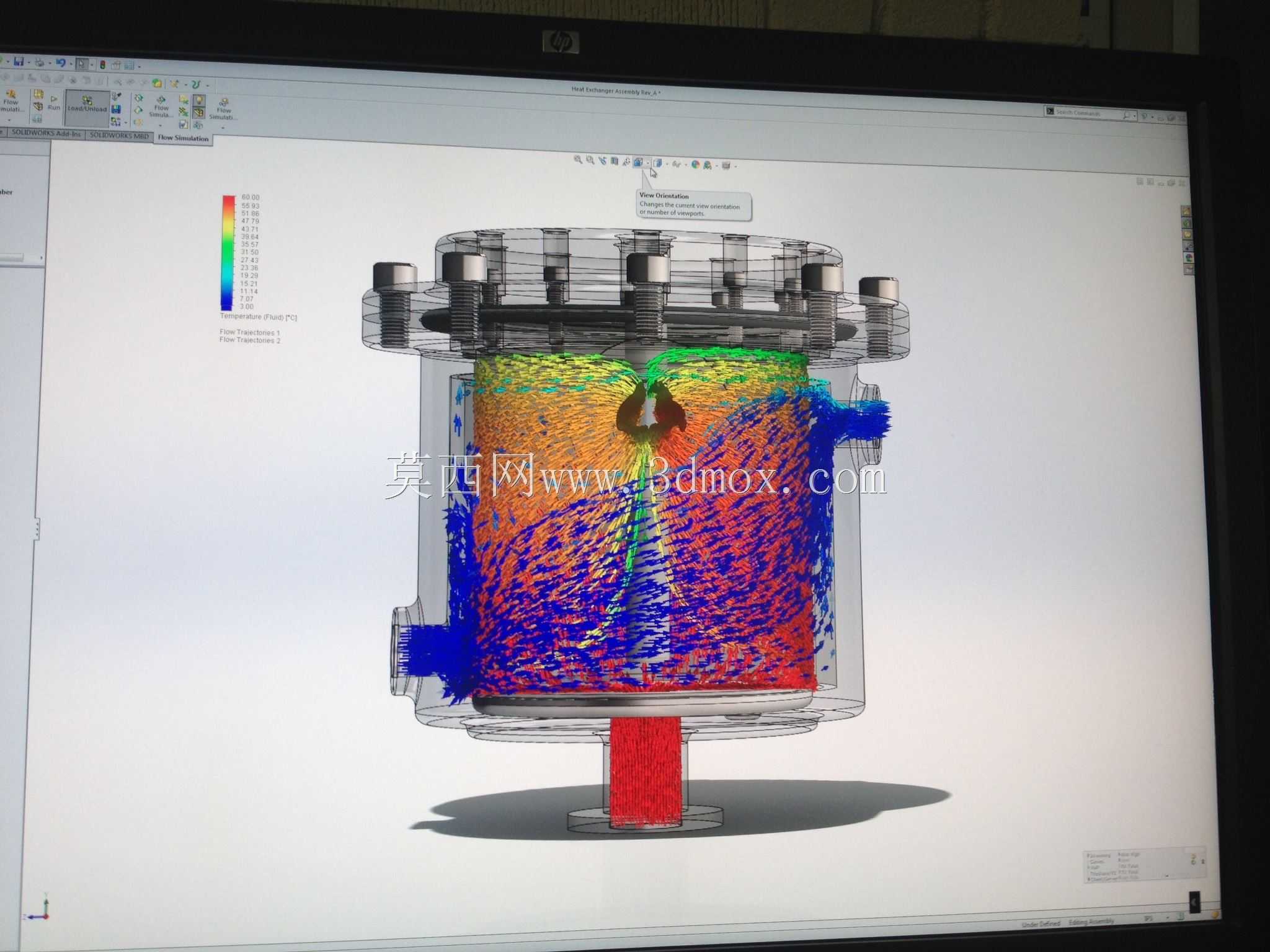

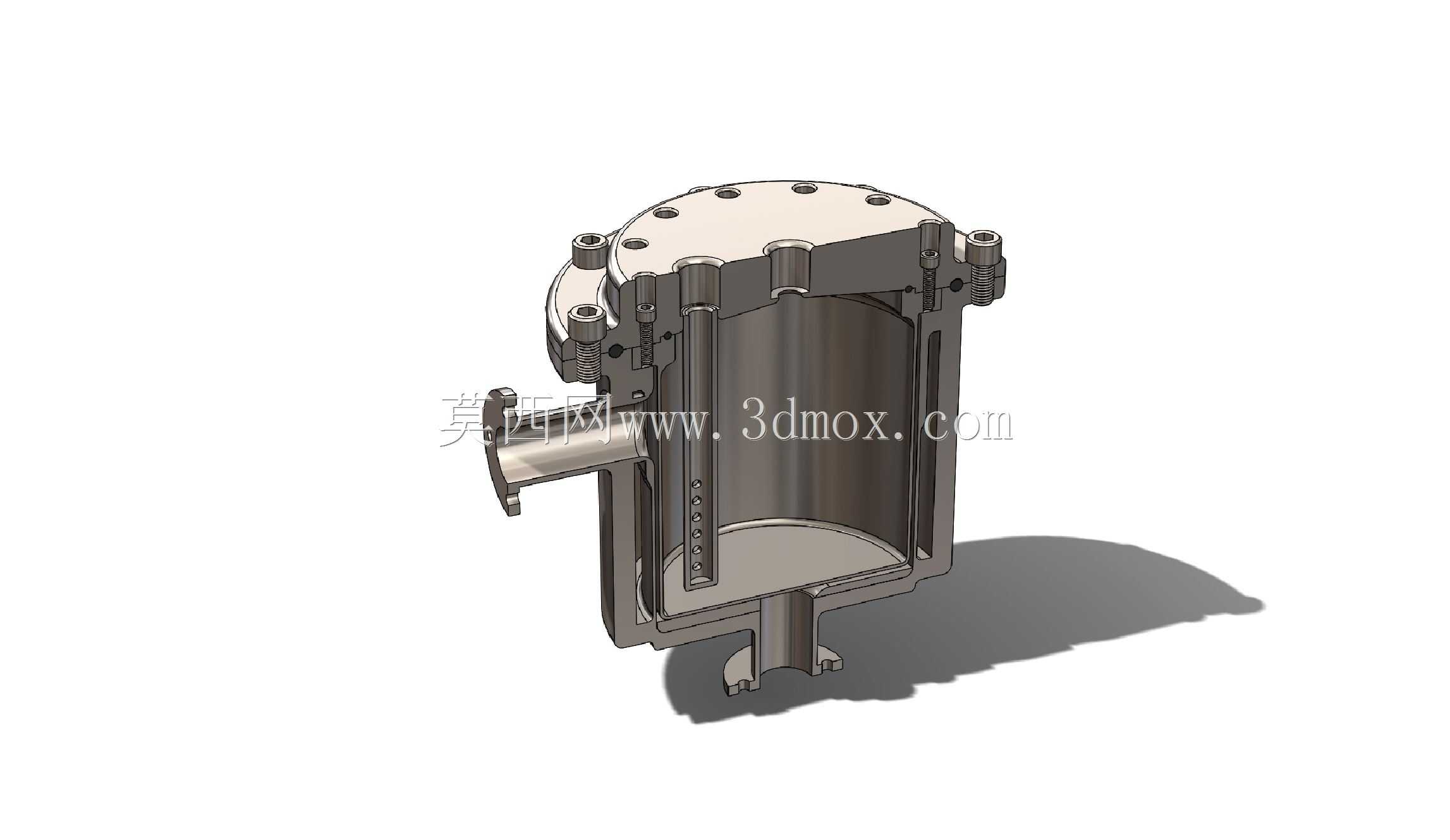

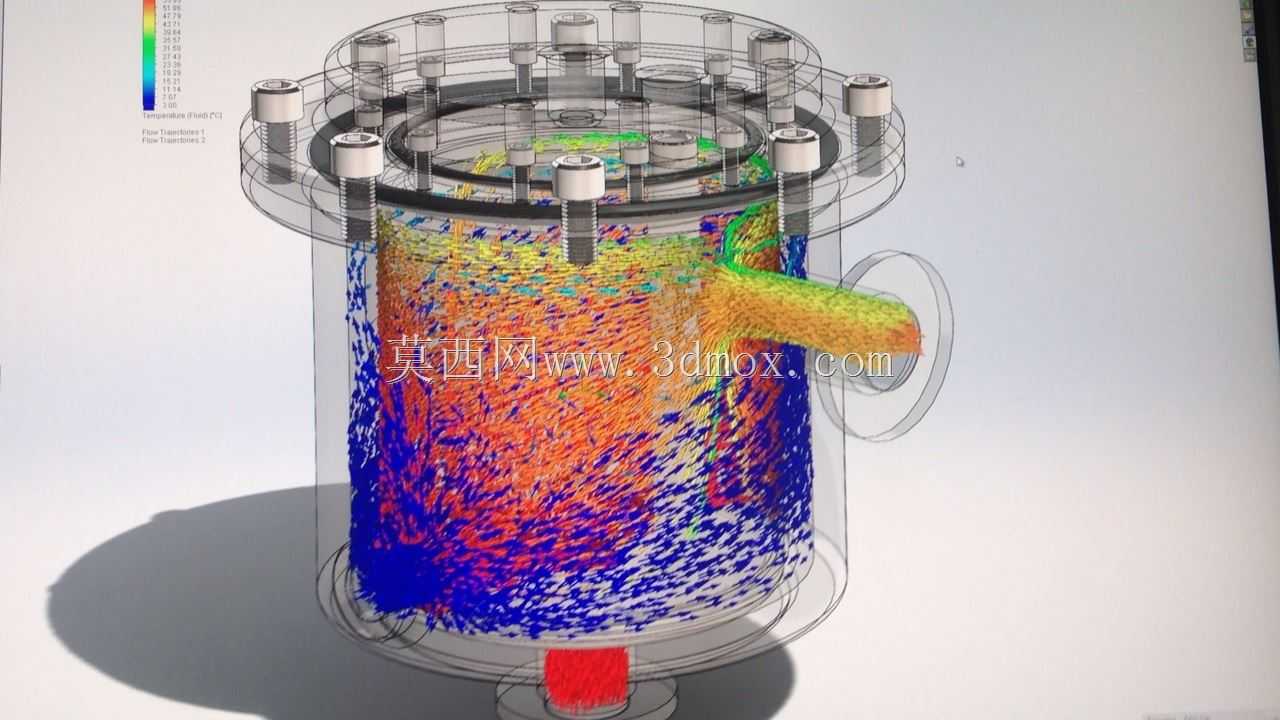

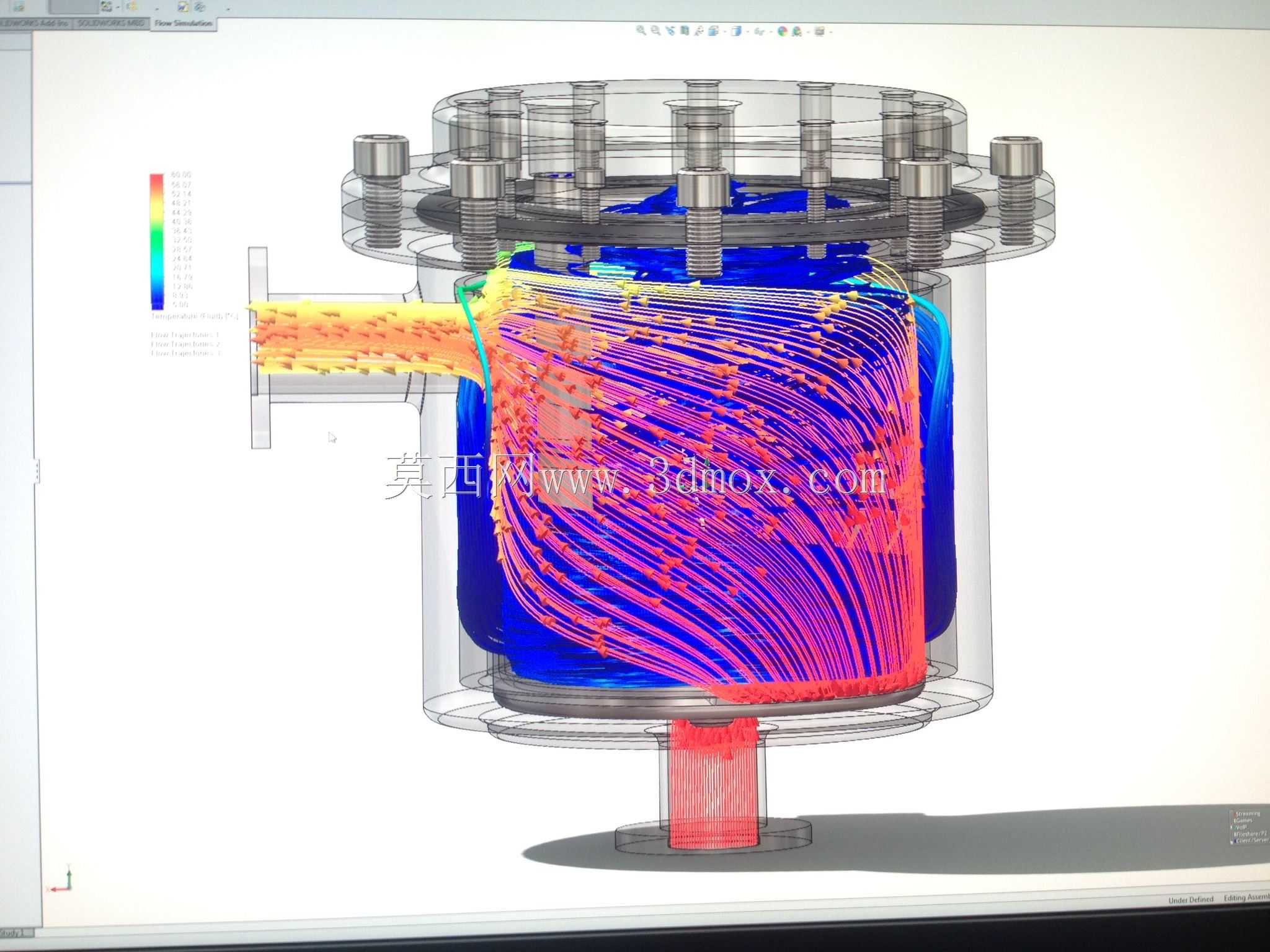

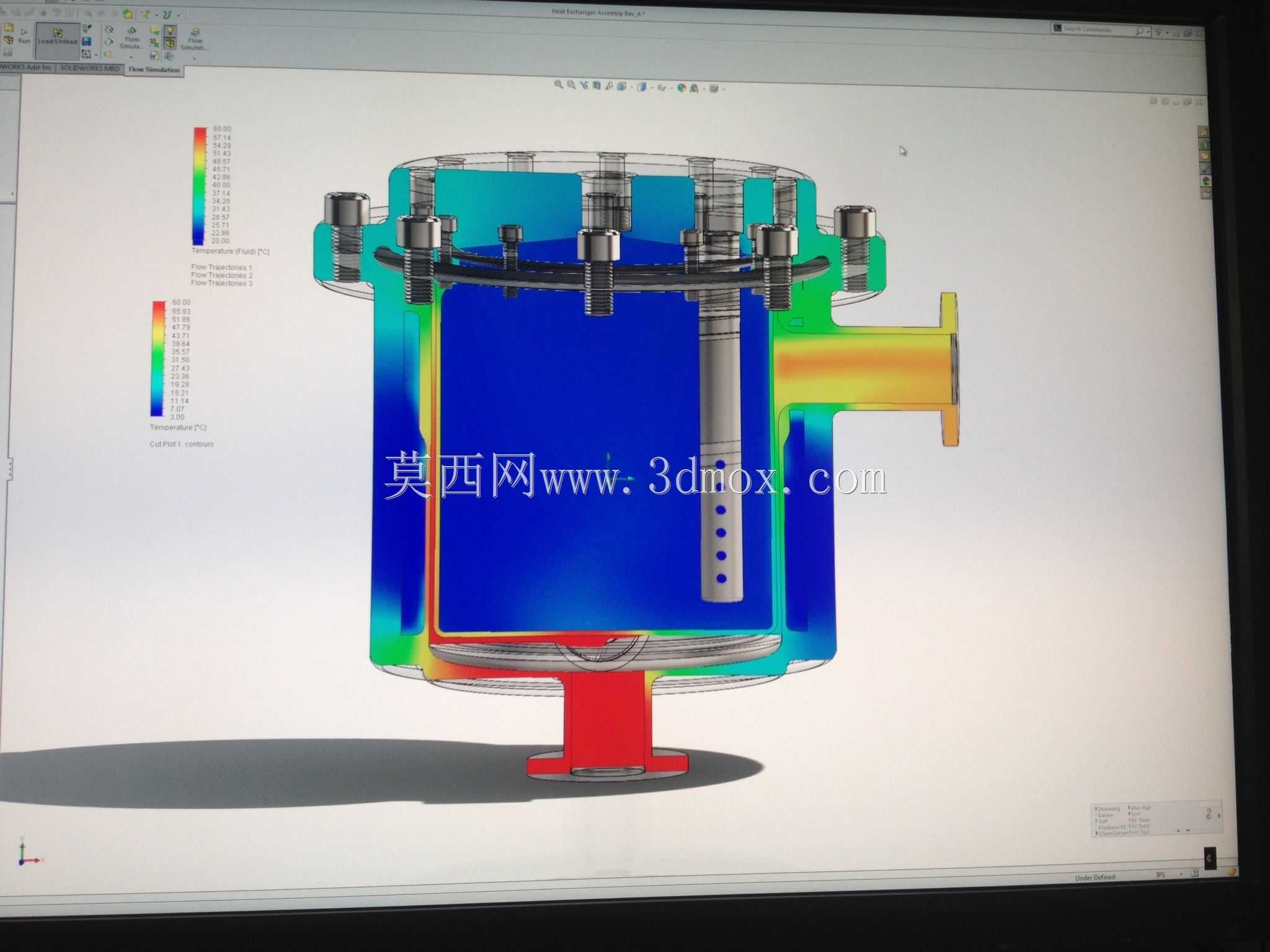

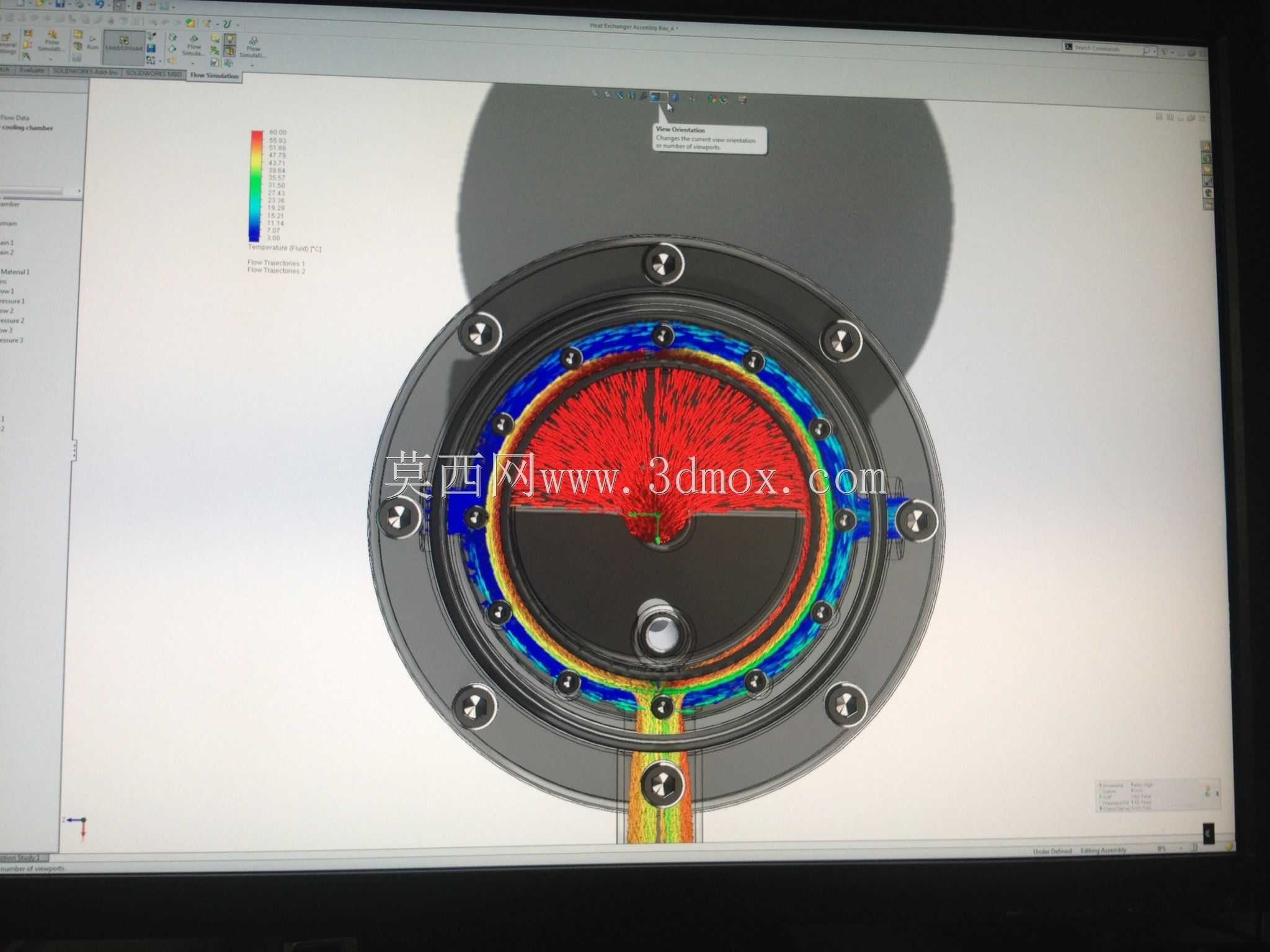

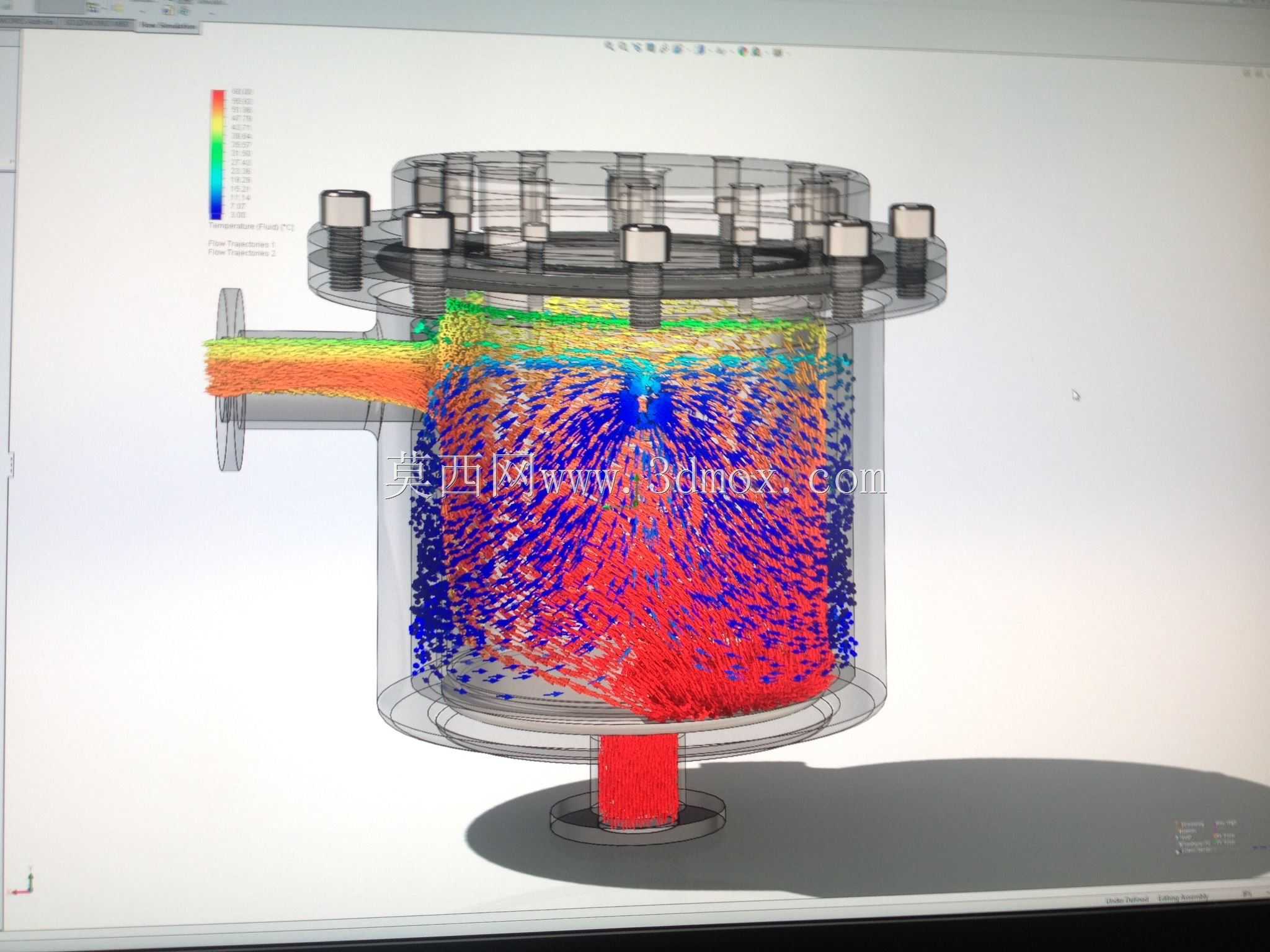

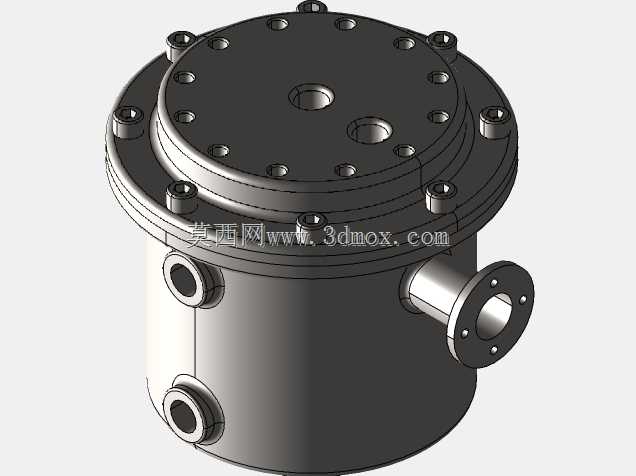

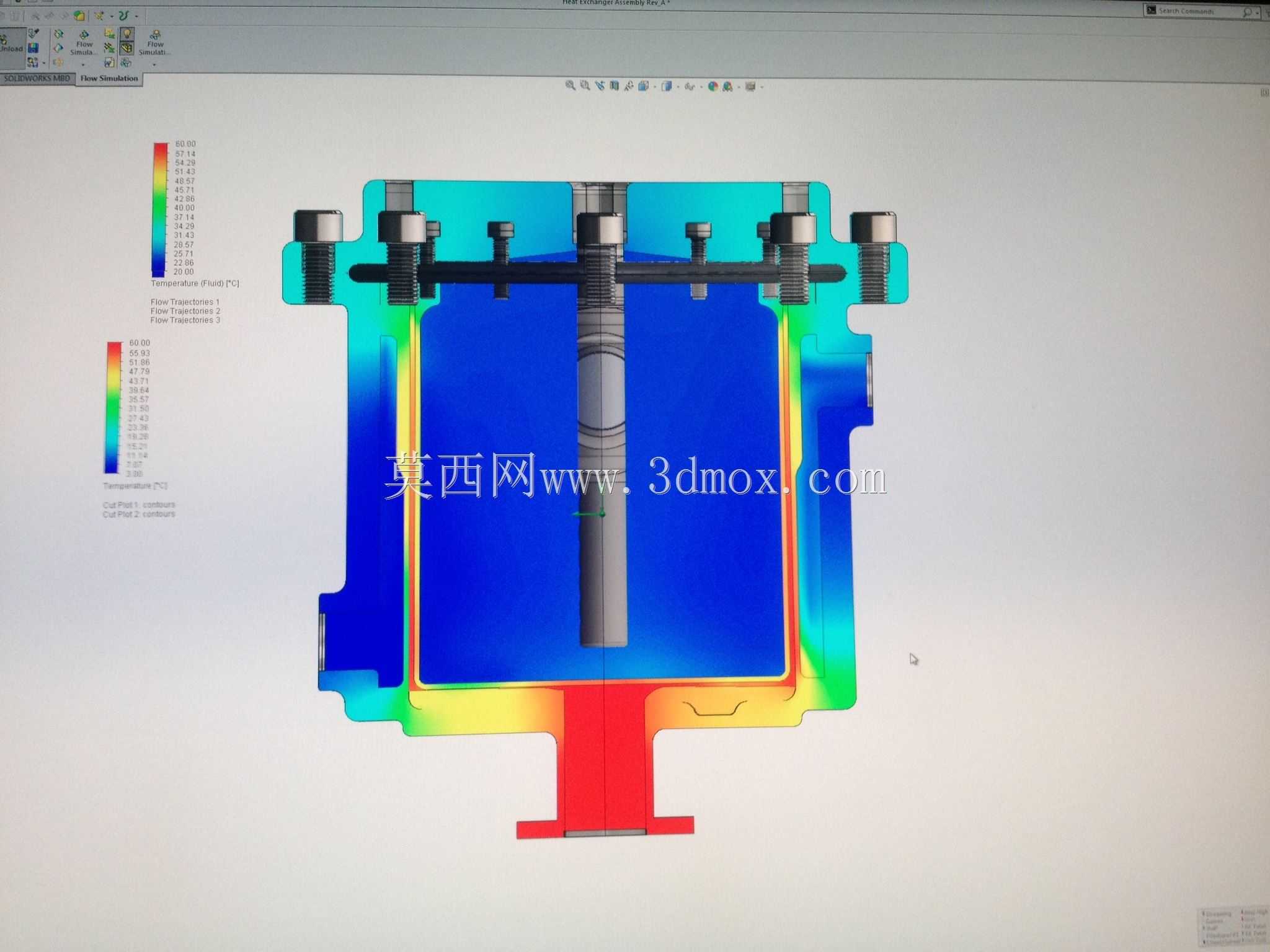

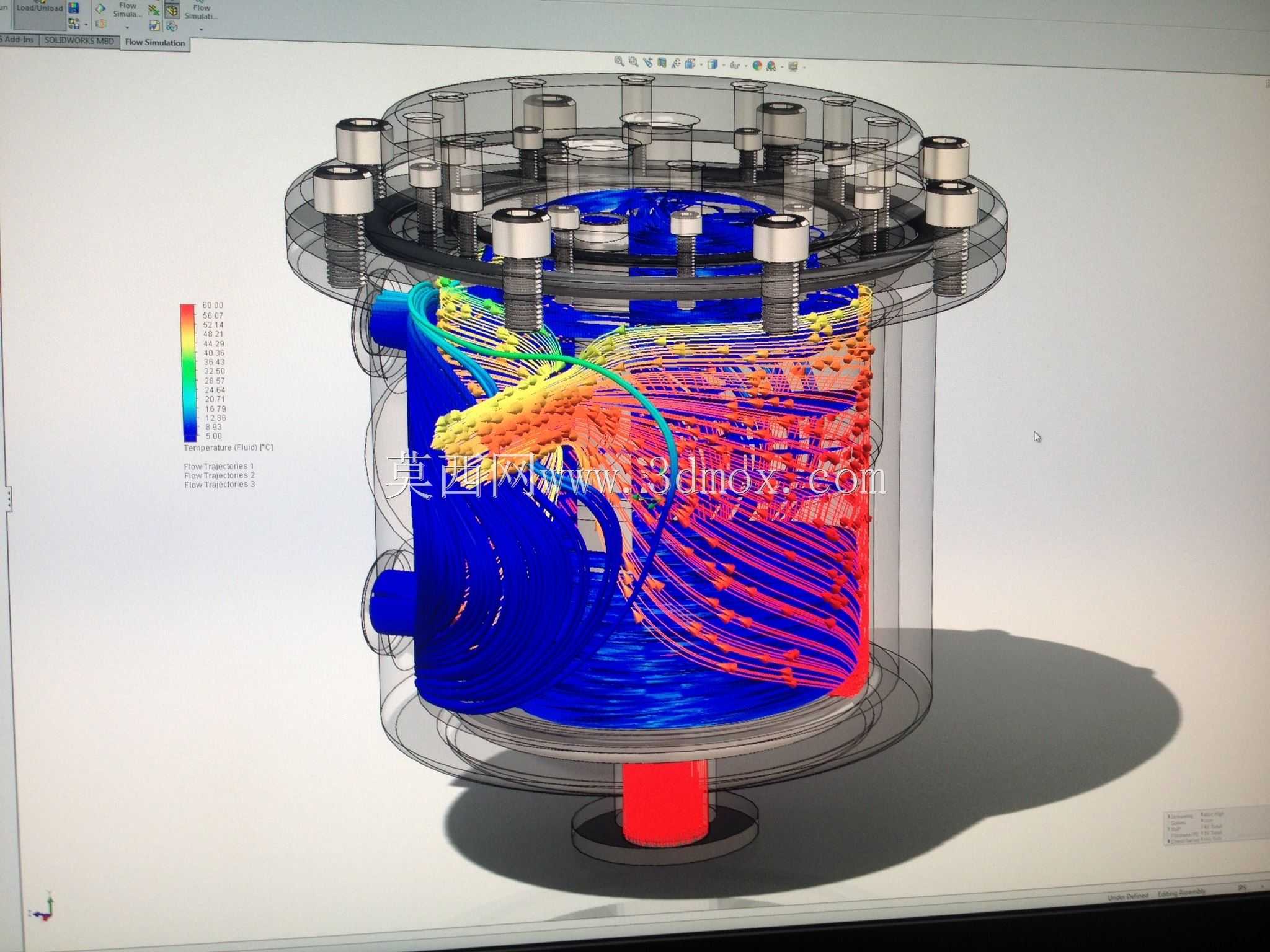

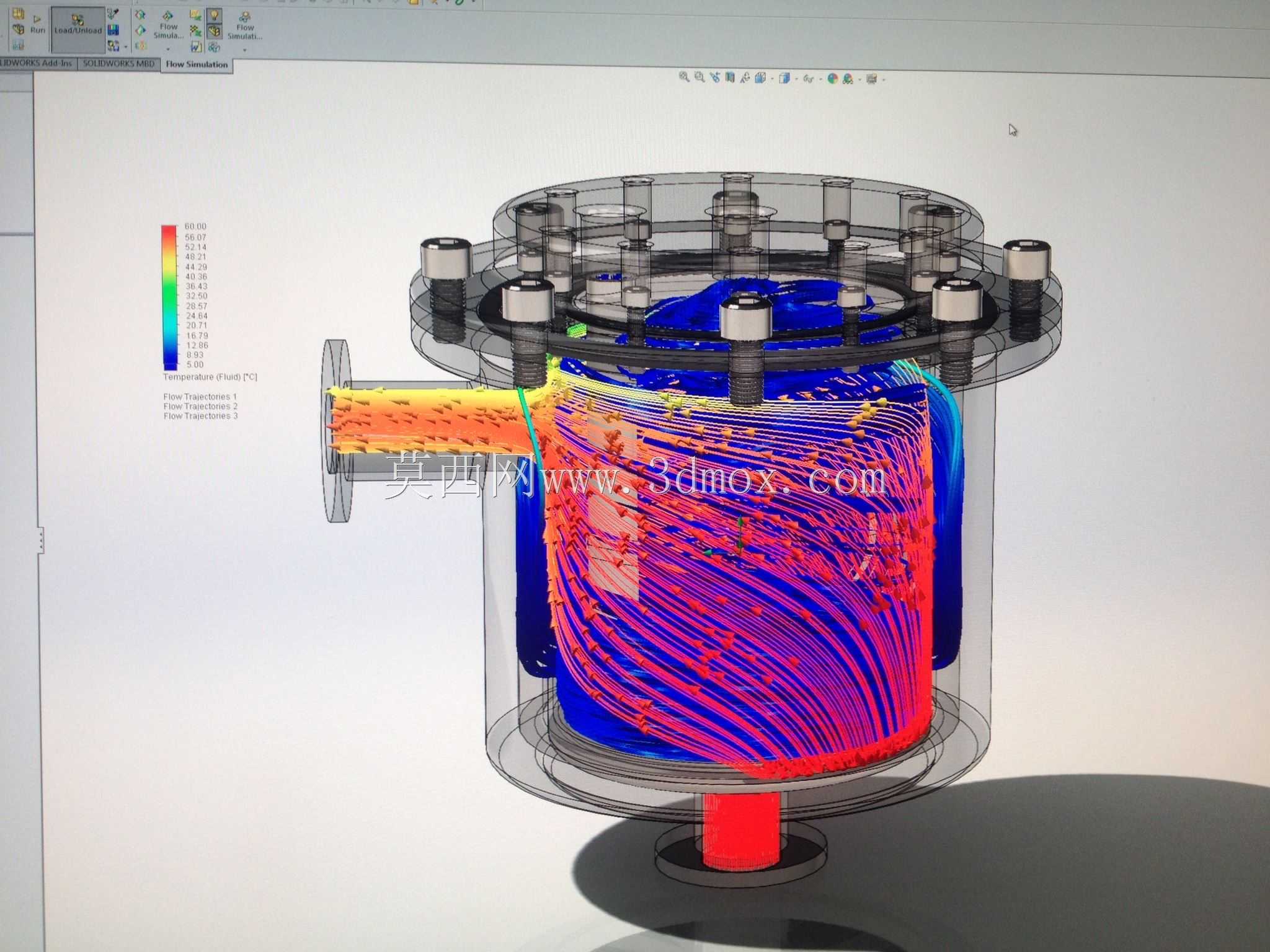

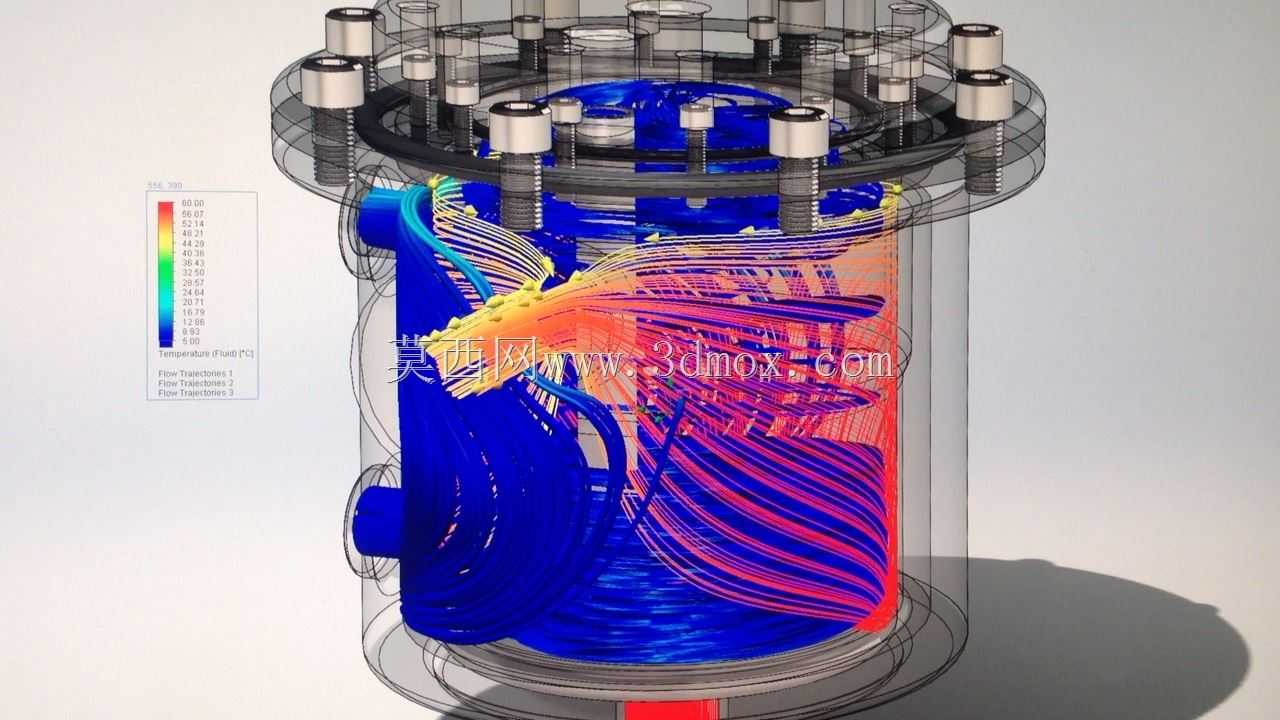

这款换热装置主要面向家庭自酿啤酒场景设计，核心作用是在麦汁煮沸工序结束后，快速将高温麦汁降至酵母接种适宜的温度区间，避免高温麦汁长时间暴露在空气中滋生杂菌，同时减少氧化副产物对啤酒风味的影响。不同于工业级大型板式或列管换热器，这款设备在设计之初就充分考虑家用场景的使用限制，整体采用立式圆柱罐体结构，外部设置透明可视的承压外壳，顶部采用快开式螺栓压盖结构，无需专用工具即可完成开盖操作，方便每次使用后拆解清洗内部流道，避免麦汁残留滋生杂菌，影响下一批次酿造的卫生条件。设备侧部切向设置介质进出接口，底部设置排污排液口，安装时仅需预留对应管径的管路连接空间即可，整体占地尺寸适配普通家庭操作台，无需额外搭建大型安装基座。内部流道采用湍流强化设计，通过特殊的流道排布让冷却介质与高温麦汁在流动过程中充分接触，从流场仿真结果可以看到，不同温度区间的流体在腔体内形成均匀的紊流场，不存在流动死区，既保证了换热效率，也避免局部麦汁长时间滞留在高温区产生焦糊味，影响成品啤酒的口感。设计过程中重点平衡了换热效率与清洗便利性的矛盾，没有采用焊接封闭的复杂细流道结构，所有接触麦汁的部件都可以顺利拆解，表面做了抛光处理，减少麦汁挂壁残留的可能。顶部的螺栓沿法兰圆周均匀排布，压紧时可以保证密封胶圈受力均匀，在家用自来水压力下不会出现渗漏问题，侧部的接口采用标准通用管径，用户可以直接对接家用水管或者冰水循环泵，无需额外定制转接头。设备的安装边界充分考虑家用场景的操作空间，整体高度适配常规厨房台面上方的置物空间，侧部接口伸出长度不会过多占用台面横向空间，底部的排液口可以直接对接家用水槽排水，使用时无需额外挪动设备即可完成废液排放。不同于工业设备追求极致换热效率的设计思路，这款装置在保证足够冷却速度的前提下，尽可能简化了结构，减少了不必要的复杂部件，降低家用用户的操作门槛，日常维护仅需定期拆解清洗密封胶圈和内部流道即可，不需要专业的维保知识。
