煤气厂油水系统配套卧式换热蒸发器

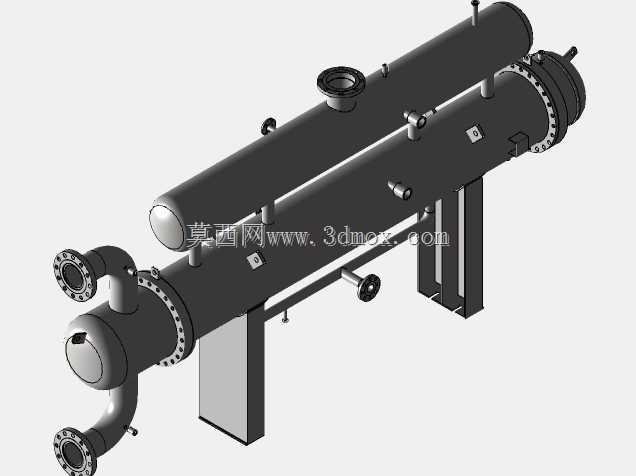

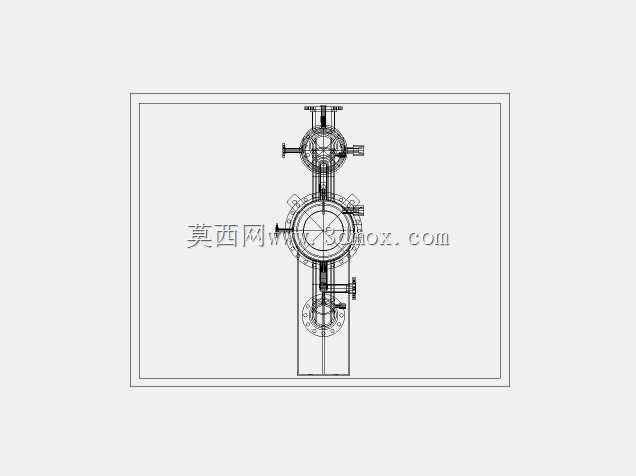

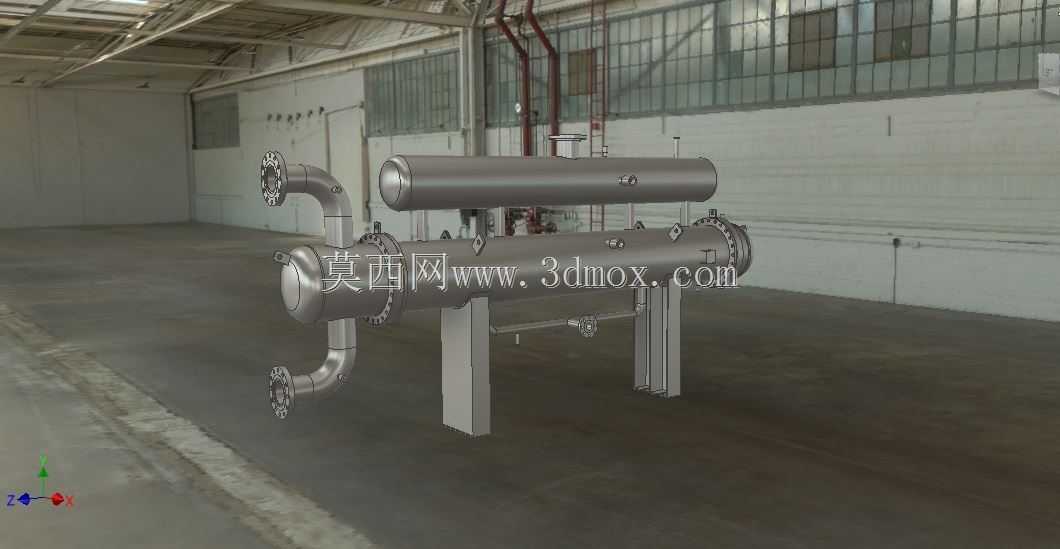

该蒸发器主要面向煤气厂生产环节的油水换热处理场景，是煤气净化、介质温度调控工序中的核心换热设备，承担着不同温区油类介质与水介质之间的热量传递任务，可实现高温介质余热回收、低温介质预热升温的功能，保障煤气生产流程中介质温度稳定在工艺要求区间，避免因介质温度偏差导致的管路堵塞、介质纯度不达标、生产能耗过高等问题。设备整体采用卧式双筒体组合结构，主换热筒体为长圆柱承压壳体，上方配套独立的气液分离筒体，两侧通过弯管组件实现筒体间的介质连通，筒体端部采用标准法兰密封结构，方便后期检修时拆解管束、清理内壁结垢。设备底部设置两组对称的立式支撑腿，支撑腿底部预留安装固定孔位，可直接通过地脚螺栓固定在混凝土设备基础上，安装时需保证筒体水平度偏差控制在允许范围内，避免因筒体倾斜导致内部介质分布不均、换热效率下降。设计过程中充分考虑工业现场的管路排布需求，介质进出口均采用标准法兰接口，可直接对接厂区现有工艺管路，无需额外定制转换接头；筒体表面预留多组仪表安装接口，可按需安装温度传感器、压力变送器、液位计等监测元件，实时掌握设备运行状态。筒体内部的换热管束采用等间距排布设计，可最大化介质接触换热面积，同时预留足够的介质流通间隙，降低介质流动阻力，减少输送泵的运行负载；上方的分离筒体内部设置简易气液分离结构，可将换热过程中产生的气态介质及时分离排出，避免气阻现象影响换热效率。设备整体外形紧凑，在满足换热面积要求的前提下尽可能压缩横向与纵向占用空间，适配煤气厂现有生产车间的设备排布间隙，安装时需在设备周边预留足够的检修操作空间，满足后期管束抽拉、密封件更换、内壁清理等维护作业的操作需求，设备的管路接口位置与高度充分匹配厂区现有管路的走向，减少安装过程中的管路弯折改造量，降低现场施工难度。
