透明结构展示V8内燃机教学演示装置

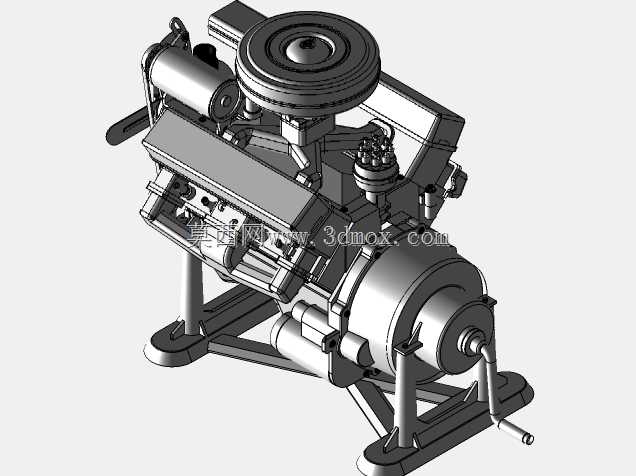

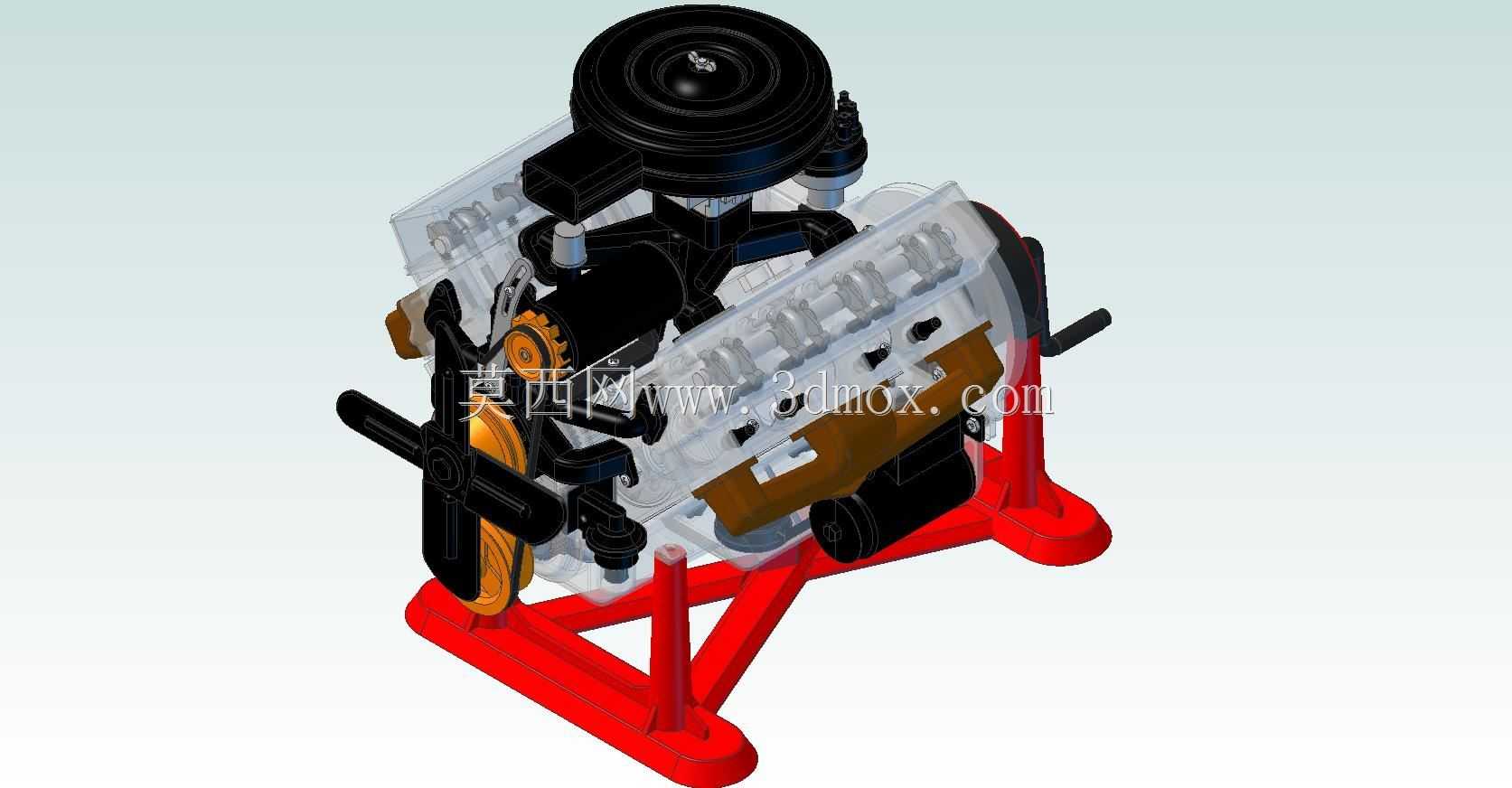

在职业院校汽修专业实训、内燃机原理科普、动力机械结构展示场景中，这类带透明壳体的V型八缸动力装置模型，能解决实体发动机拆解后内部结构观察不连续、运动过程无法直观同步观测的痛点。不同于金属全封闭的量产发动机，该模型将缸体、气门室盖等原本遮挡内部运动构件的部位采用高透工程塑料制作，观察者无需拆解设备，就能直接看到曲轴旋转、活塞往复、气门开闭、正时机构传动的完整联动过程，配合醒目的分色设计，不同功能的构件采用差异化色彩区分，比如正时齿轮组采用暖橙色涂装，曲轴连杆机构保留金属原色，支撑台架采用高强度红色工程塑料材质，能让初学者快速区分各系统的边界与功能关联。设计阶段优先考虑了教学场景的观察便利性，将V型夹角的两侧缸体完全做透明化处理，避免传统剖视模型只能展示单侧结构、无法呈现完整八缸做功顺序的缺陷，支撑结构采用三角形桁架式台架，既保证整体放置的稳定性，也不会遮挡油底壳、曲轴前端带轮等下部结构的观察视线。从安装边界来看，台架底部为平面支撑结构，不需要额外预埋固定件，直接放置在实训台、展示柜平面即可使用，整体外形尺寸适配常规教学展示台的摆放空间，顶部的带轮结构预留了外接手摇驱动的接口，教学过程中可以通过手动转动带轮，慢速演示发动机四个冲程的完整循环过程，不需要外接电源就能实现动态展示，适配无供电的流动科普、户外教学场景。模型的运动副配合间隙按照教学演示的低转速工况设计，既保证各构件运动无卡滞，也不会因为间隙过大出现结构晃动影响观察精度，透明壳体的厚度经过反复校核，既能保证日常教学使用的结构强度，避免频繁触碰出现开裂，也不会因为壳体过厚产生光线折射导致内部结构观察变形。这类模型在实际使用中，既可以作为汽修专业入门阶段的结构认知教具，帮助学员建立发动机各系统空间位置的具象认知，也可以作为科普场馆的互动展示装置，让非专业观众直观理解内燃机的基本工作原理，弥补纯文字、平面动画讲解缺乏空间立体感的不足。
