十字滑块夹紧型HRJ-C30联轴器结构

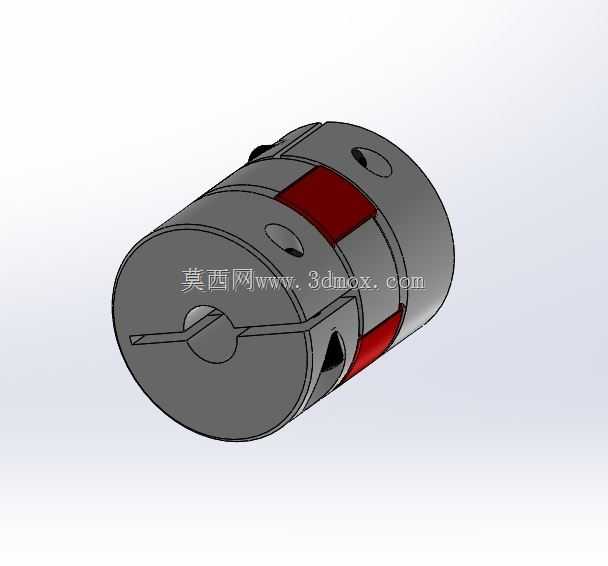

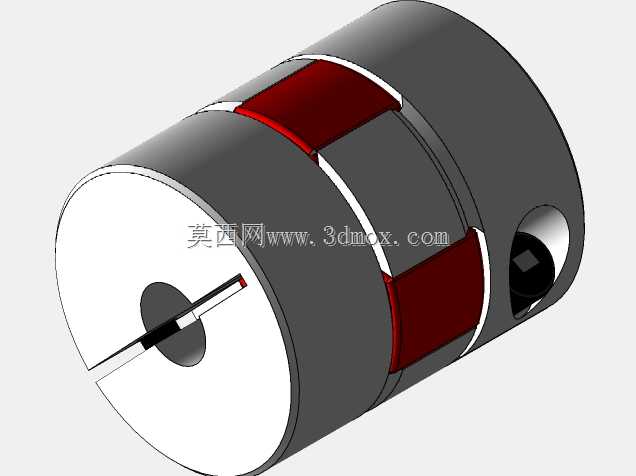

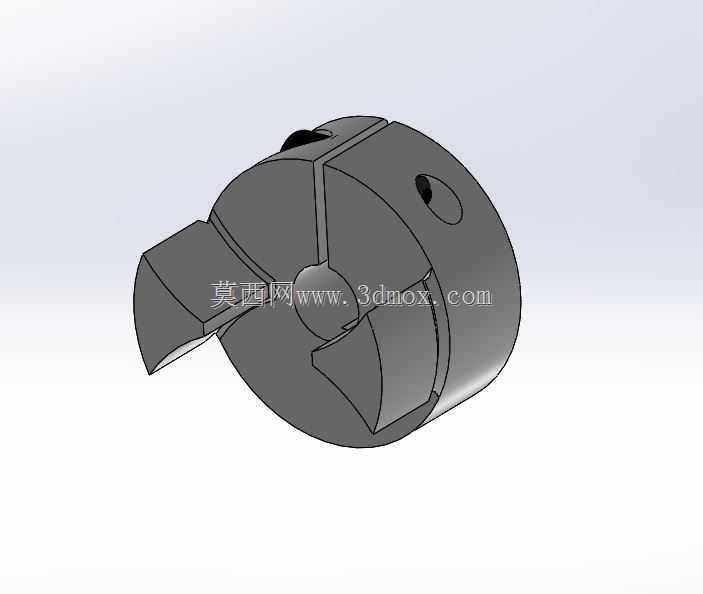

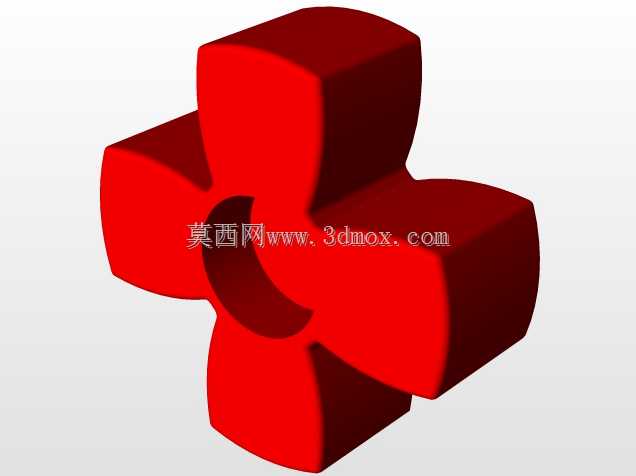

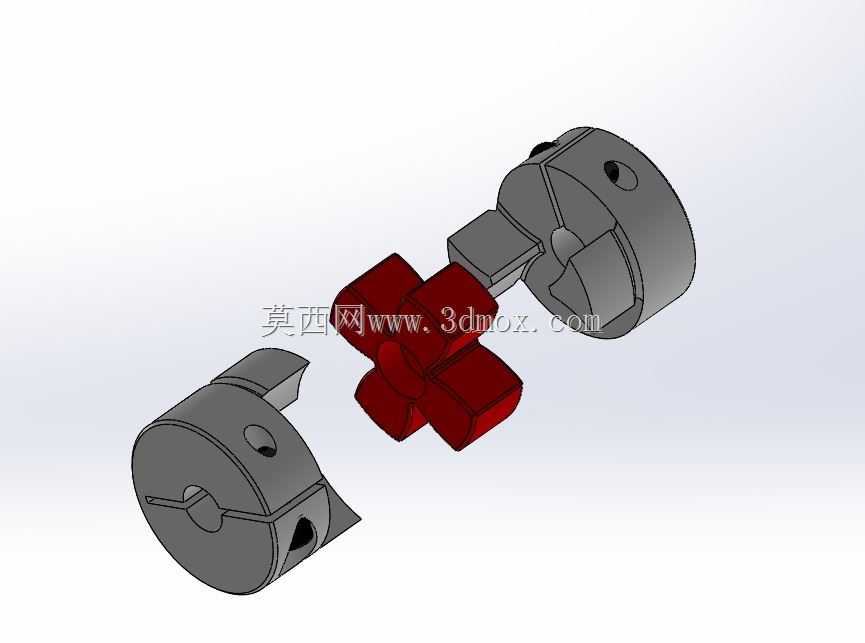

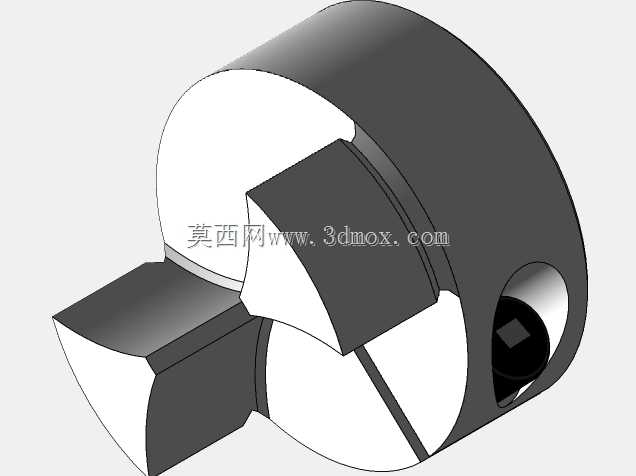

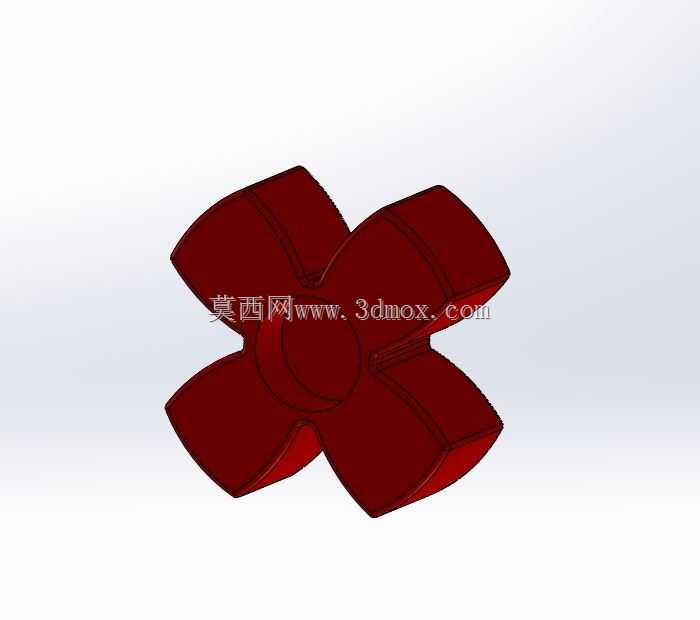

这款十字滑块结构的联轴器，主要应用于中小功率传动场景下的两轴连接作业，常见于轻工输送设备、小型包装机械、电子加工流水线、精密检测仪器的动力传输环节，用来衔接驱动端电机输出轴与从动端负载输入轴，补偿两轴安装过程中产生的径向偏移、角度偏差与轴向窜动，避免轴系因安装对中误差产生额外的交变应力，延长整套传动系统的核心部件使用寿命。产品采用分体式三组件结构，两端为带夹紧开槽的金属轴套，中间为十字形的弹性滑块，轴套上设置有锁紧螺孔，安装时将两端轴套分别套入主动轴与从动轴，拧紧锁紧螺钉即可通过开槽的抱紧力实现轴与轴套的无键固定，相比传统键连接方式，装拆更加便捷，不会对轴表面造成键槽加工的应力损伤，同时能传递更稳定的扭矩，避免传动过程中出现键连接的间隙回差。中间的十字滑块采用耐磨弹性材质制作，十字凸块分别嵌入两端轴套的对应凹槽内，传动过程中滑块可在凹槽内产生微小的相对滑动，以此抵消两轴之间的不对中量，同时滑块自身的弹性可以吸收传动过程中的小幅振动，降低传动噪音，让动力传输更加平稳。在设计过程中，两端轴套采用对称式结构设计，无需区分主动端与从动端，降低现场安装的出错概率，轴套的夹紧开槽位置经过受力优化，既保证锁紧时的抱紧力足够传递额定扭矩，又避免开槽处应力集中导致轴套开裂，轴套端面与滑块接触面做了光滑处理，减少滑块滑动时的摩擦阻力，降低长期运行的磨损量。从安装边界来看，两端轴套的内孔适配常见的标准轴径，轴套的外径、总长度尺寸紧凑，不会占用过多的安装空间，轴套上的锁紧螺孔位置预留了足够的扳手操作空间，无需额外拆卸周边部件即可完成锁紧操作，中间十字滑块的凸块高度经过精准计算，既保证足够的啮合深度避免传动脱开，又预留了足够的滑动行程来补偿允许范围内的轴系偏移，整套联轴器的转动惯量较低，适配转速较高的中小功率伺服电机、步进电机的传动场景，能在频繁正反转的传动工况下保持稳定的传动精度，不会出现明显的传动滞后。
