可实现直线旋转转换的齿条齿轮传动结构

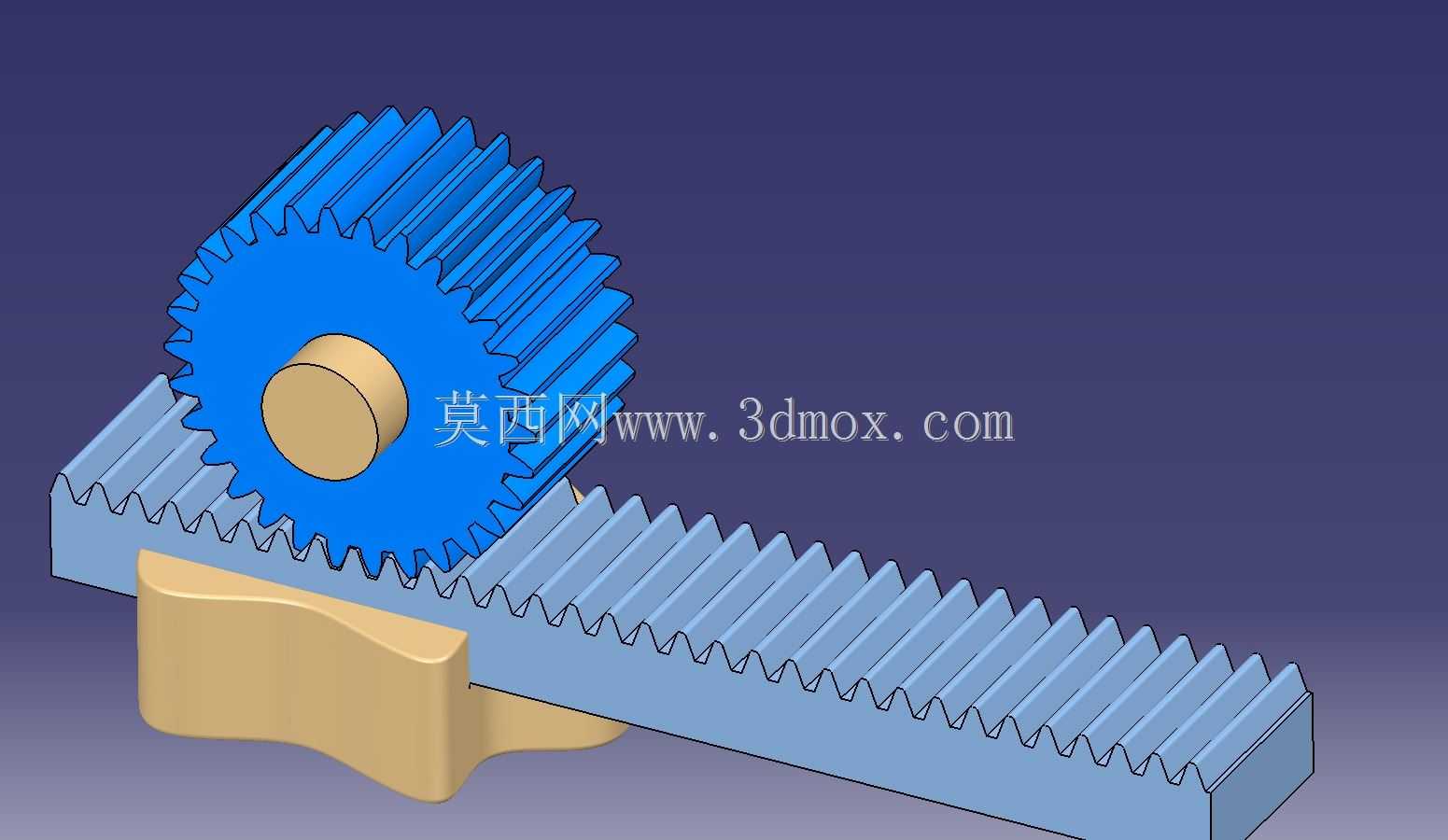

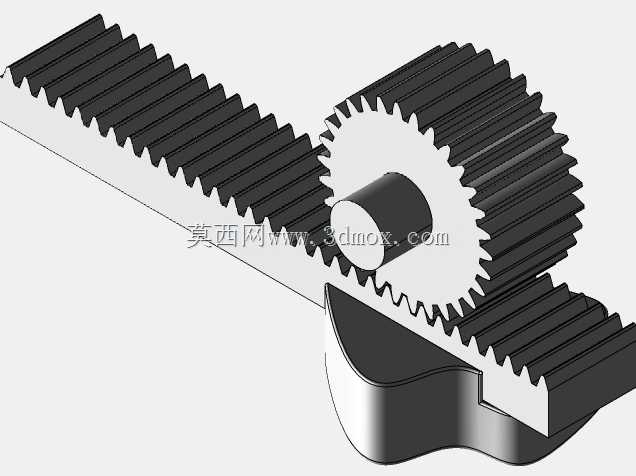

这套齿条齿轮传动结构，是机械传动领域里实现旋转运动与直线运动相互转换的核心基础构件，广泛应用在各类需要运动形式切换的工业场景中。在自动化生产线的直线进给工位，这类结构可以配合驱动电机将输出的旋转扭矩转化为滑台的精准直线推送动作，完成工件的工位转移、定位压紧等工序；在机床的横向进给拖板、升降调节机构中，它能提供稳定的传动比，保证进给位移的精准可控，避免传动打滑带来的加工误差；在轻工设备的开合机构、物流分拣的拨料装置里，这类结构也凭借传动效率高、响应速度快的特点，承担着动力传递与动作执行的核心作用。从功能特性来看，这套结构通过齿轮与齿条齿形的精准啮合，既可以由齿轮作为主动件，将自身的旋转运动转化为齿条的直线往复运动，也可以由齿条作为主动件，推动齿轮产生定轴旋转，传动过程中传动比恒定，传递扭矩平稳，不会出现柔性传动的滞后、丢步问题，能够适配中低速、中等载荷的传动需求。在设计思路上，这套结构首先匹配了啮合齿形的参数一致性，保证齿轮与齿条的齿距、齿高、压力角完全契合，避免啮合过程中出现卡滞、齿面磨损过快的问题；其次对齿轮的安装轴位做了同轴度约束，保证齿轮转动时的径向跳动控制在合理范围内，同时预留了齿条的安装基准面，让齿条装配时可以快速找正直线度，减少现场调试的工作量；另外在结构的端部做了齿形的过渡处理，避免齿轮运行到齿条端部时出现脱啮、撞齿的问题。从外形尺寸与安装边界来看，这套结构的齿轮部分采用辐板式结构，在保证轮齿强度的前提下尽可能减轻自身重量，中心的安装轴孔预留了标准键槽位置，可以直接与常规输出轴配合装配；齿条部分采用长条形等截面设计，底面为平整的安装基准面，上面预留了均匀分布的安装沉孔，可以直接通过螺栓固定在设备的安装基座上，整体结构的安装边界清晰，不需要额外做复杂的适配改造就可以集成到现有设备中，同时啮合区域预留了足够的润滑空间，方便日常维护时加注润滑脂，延长构件的使用寿命。
