外啮合直齿圆柱齿轮传动结构设计

这套外啮合直齿圆柱齿轮传动结构，是机械传动系统中应用最为广泛的基础动力传递组件，广泛适配于中小功率的工业传动场景，覆盖轻工输送设备、小型机床进给机构、自动化生产线传动工位、通用五金传动装置等多个领域，承担着恒定转速比下的旋转动力传递、扭矩放大或转速匹配功能，是定传动比机械传动方案中可靠性最高、维护成本最低的结构形式之一。

从实际设备用途来看，这套啮合齿轮组可直接用于平行轴之间的动力传输，依靠轮齿的连续啮合接触，将输入轴的旋转运动平稳传递至输出轴，可根据两轮的齿数配比实现精准的减速或增速传动，在低速、重载且对传动平稳性有中等要求的工况下，相比带传动、链传动具备更高的传动精度，不会出现打滑、跳齿等传动失效问题，能够长期维持稳定的传动比，保障设备运行的动作同步性。

产品功能特性上，这套齿轮采用标准渐开线齿形设计，轮齿压力角选用通用机械领域最常用的20°标准值，齿廓加工精度适配中等载荷传动需求，啮合过程中轮齿接触应力分布均匀，齿侧间隙预留合理，既可以避免热胀冷缩导致的轮齿卡滞，也能减少反向传动时的空程误差。大小齿轮的齿宽经过匹配设计，小齿轮齿宽略大于大齿轮，可补偿安装时的轴向错位误差，降低装配精度要求，提升结构的安装容错率。

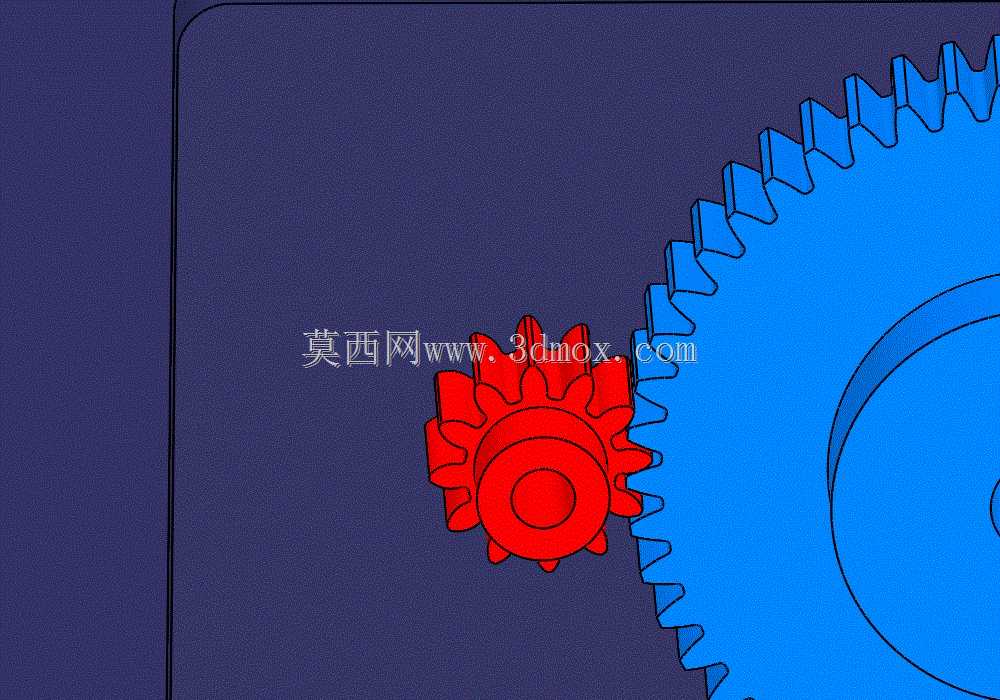

设计思路层面，这套结构严格遵循直齿圆柱齿轮的啮合原理，保证两轮的模数、压力角完全一致，重合度大于1，确保啮合过程中始终有至少一对轮齿处于接触状态，避免传动冲击。小齿轮采用整体式轴齿轮结构，将轮齿与轴体集成设计，省去了齿轮与轴的键连接装配环节，既提升了小齿轮的整体刚性，也减少了传动过程中的连接间隙，适合小尺寸、高转速的输入级传动；大齿轮采用盘式结构，中心设置标准安装轴孔，可通过键连接与输出轴固定，结构简单，拆装维护便捷。

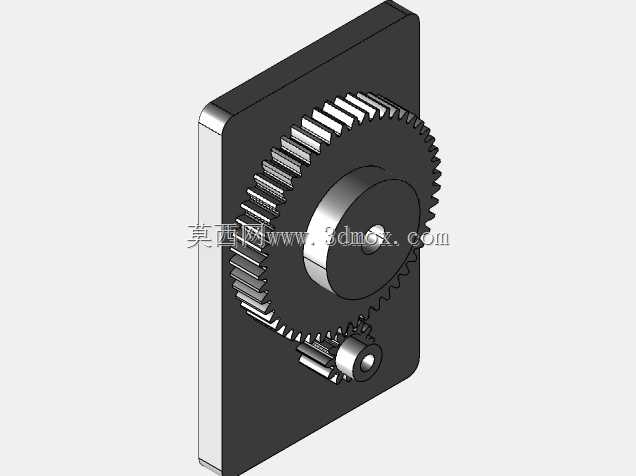

外形尺寸与安装边界上，这套齿轮组的中心距经过严格计算，完全匹配两轮分度圆半径之和，安装时只需保证两轴的平行度公差在允许范围内，即可实现顺畅啮合。小齿轮的轴向定位依靠轴肩实现，大齿轮的轴向定位可通过轴套或轴端挡圈完成，整体结构的径向尺寸紧凑，不会占用过多的设备内部安装空间，可直接嵌入各类设备的传动腔体内，适配封闭式齿轮箱或开式传动工位的安装需求，安装时无需额外定制复杂的连接附件，通用适配性强。
