插齿加工专用工具头三维结构设计

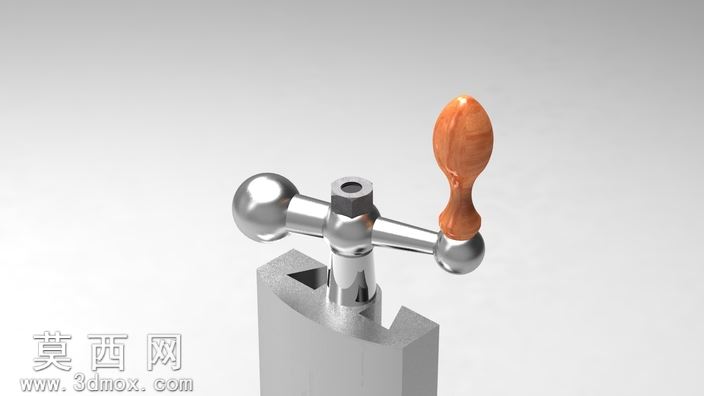

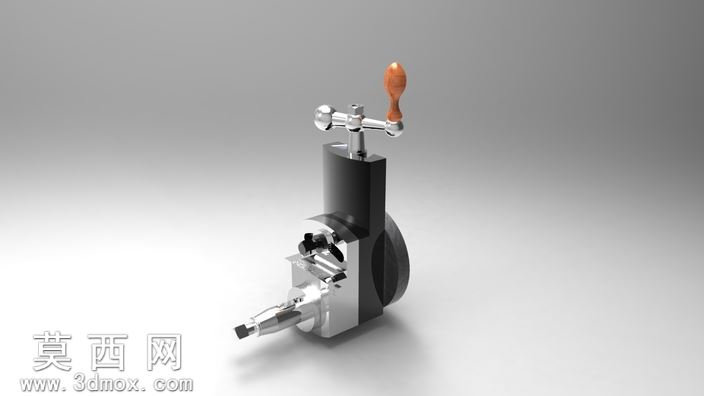

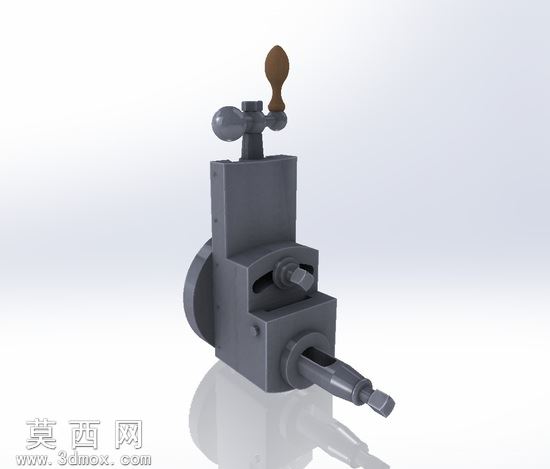

本作品为插齿加工工序配套的专用工具头三维建模成果，建模过程遵循机械加工工装的实际设计逻辑，先完成核心功能部件的参数化草绘，通过拉伸、旋转、切除等基础特征搭建工具头的主体基座，再逐步细化装夹定位结构、进给调节结构与操作握持结构。建模阶段严格匹配插齿作业的实际工况需求，对工具头的装夹接口做了同轴度公差适配的结构设计，保证工具头与机床主轴连接后的回转精度，避免插齿加工过程中出现齿形偏差。材质渲染阶段针对不同部件的实际用材做了区分处理：主体承重基座采用哑光发黑的金属材质，模拟实际工装的淬硬钢表面处理效果，调节旋钮与操作手柄分别做了亮面镀铬金属与实木纹理的材质设置，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图能够清晰区分各个功能部件，直观展现工具头的装配层次。结构设计上，该工具头集成了刀具装夹、进给微调、锁紧定位三大核心功能：前端的弹性夹头结构可适配不同规格的插齿刀具，侧面的锁紧机构可在刀具位置调整完成后实现无间隙锁止，顶部的T型操作手柄可带动内部的调节机构实现刀具进给量的微米级微调，侧面的拨杆结构用于快速切换工具头的工作与调整状态。设计过程中充分考虑了工具头的操作便捷性与维护性，所有活动部件的配合间隙都做了合理预留，既保证运动顺畅无卡滞，又避免间隙过大导致的加工精度损失，同时对易磨损的夹头部位做了快拆结构设计，方便后期更换磨损配件，延长工具头整体使用寿命。整体建模过程严格遵循机械设计的装配规范，所有零件之间不存在干涉问题，可直接用于工程出图、运动仿真以及后续的加工制造参考。
