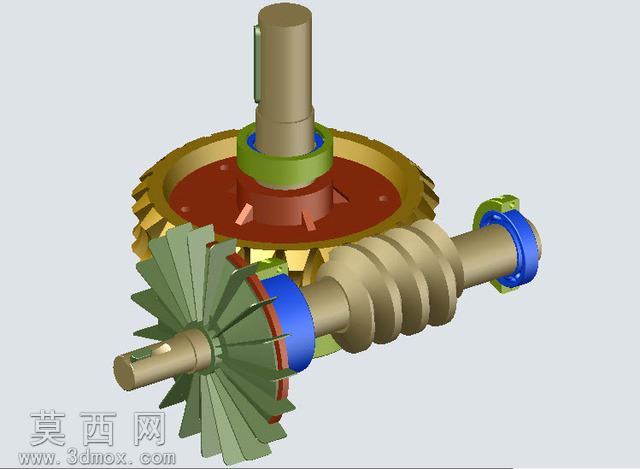

本作品为蜗轮蜗杆传动机构的三维建模成果,建模过程严格遵循机械设计规范,先通过草图绘制完成蜗杆、蜗轮、输入输出轴、轴承座、端盖、密封件等各零件的轮廓基准,针对蜗杆的螺旋齿面采用螺旋扫描特征完成齿形构建,精准匹配阿基米德蜗杆的齿廓参数,保证齿面螺旋升角与蜗轮齿面的啮合角度完全契合;蜗轮部分采用环形阵列齿槽特征,结合渐开线齿形参数生成轮齿结构,确保轮齿与蜗杆螺旋面的接触精度符合传动要求。各轴类零件建模时预留了键槽、轴肩定位结构,匹配轴承安装位、端盖配合位的尺寸公差,装配阶段采用同轴度、啮合间隙、端面贴合等配合约束,还原真实机构的装配逻辑,避免出现干涉错位问题。渲染阶段针对不同零件赋予对应材质:蜗杆与轴类零件采用调质钢材材质,添加金属磨砂质感与表面粗糙度表现,还原机加工零件的金属光泽;蜗轮轮缘采用铜合金材质,区分齿圈与轮毂的材质差异,轮毂与端盖采用铸铁材质表现,密封件、衬套采用工程塑料与橡胶材质,通过材质区分清晰展现各部件的功能属性。结构设计上完整还原了蜗轮蜗杆传动的核心特性,即通过交错轴间的啮合实现大传动比动力传输,输入端的蜗杆轴集成了叶轮式散热结构,可在传动过程中带动气流带走啮合产生的热量,输出端的蜗轮轴采用立式布置,两端配置蓝色法兰式轴承端盖实现轴向定位与密封,轴承座与壳体的连接结构完整呈现,可直观展现该传动机构的动力传递路径:动力从蜗杆轴输入,经蜗杆蜗轮啮合减速变向后,从立式蜗轮轴输出,可应用于小空间大减速比的传动场景。建模过程中对齿面啮合区域做了细节优化,既保证了外观的写实度,也清晰展现了蜗轮蜗杆传动的啮合原理,各零件的可拆卸结构完整呈现,可用于机械原理教学、传动方案演示、非标设备传动结构选型参考,通过三维渲染的多角度视图,可清晰观察到内部齿形结构、轴系定位方式、密封与支撑结构的布置逻辑,完整还原了该类减速传动机构的典型结构特征。
