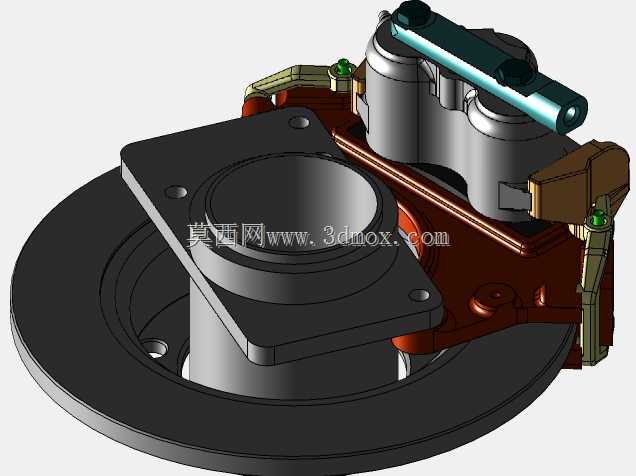

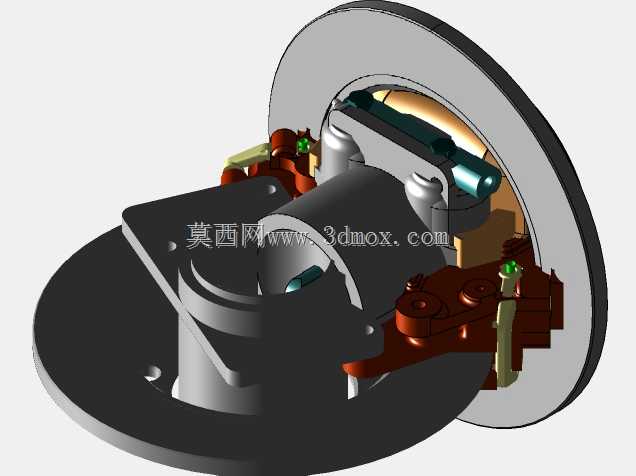

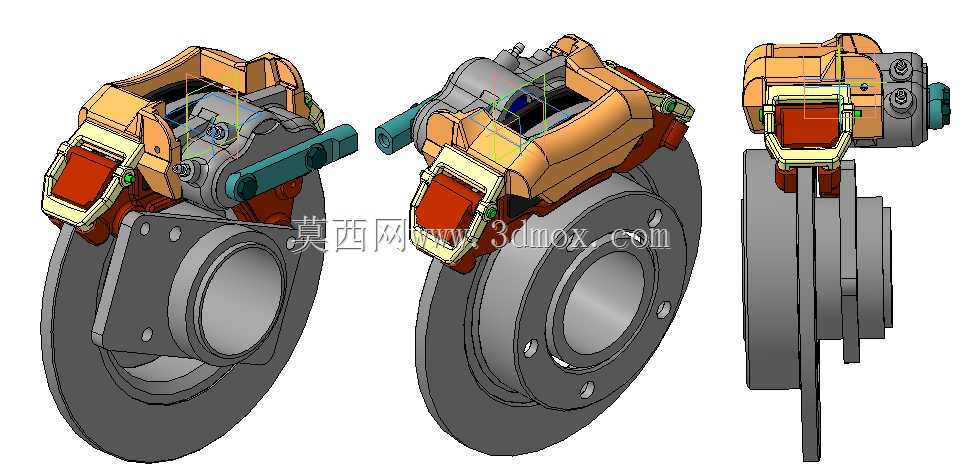

拉达VAZ2121车型左制动卡钳结构设计

该左制动卡钳适配VAZ2121车型前轮左侧安装位，是汽车盘式制动系统的核心执行部件，主要应用于民用小型越野乘用车的行车制动场景，承担车辆减速、驻车保持过程中的制动力输出功能，直接决定车辆制动响应速度与制动稳定性，是关系整车行驶安全的关键底盘零部件。卡钳整体采用浮动式结构设计，本体通过安装支架与转向节刚性连接，制动盘随车轮同步转动，卡钳本体可沿导向销做轴向小幅滑动，制动时两侧刹车片能够均匀贴合制动盘盘面，避免偏磨问题，同时有效降低制动过程中的踏板虚位，提升制动脚感的线性程度。设计过程中优先考虑恶劣路况下的使用可靠性，卡钳壳体采用高强度铸铁材质，活塞部位设置多层防尘密封圈与耐高温油封，既能够阻挡越野行驶时的泥沙、水渍进入活塞腔造成卡滞，也可以耐受连续制动产生的高温，避免制动液渗漏导致制动力衰减。安装边界完全匹配VAZ2121原厂转向节的安装孔位，支架上的两个固定孔中心距、安装面平面度公差均严格参照原厂参数设定，导向销轴线与制动盘端面的垂直度控制在合理公差范围内，保证安装后卡钳滑动顺畅无卡滞。刹车片采用摩擦系数稳定的半金属材质，背板与卡钳活塞、支架接触部位设置消音减震片，能够有效降低制动时产生的高频异响，同时刹车片带有磨损预警结构，当摩擦材料磨损到极限厚度时会触发提示，提醒使用者及时更换摩擦片。卡钳的进油口位置设置在壳体外侧上方，适配原厂制动管路的走向，排气螺钉位于卡钳腔体最高处，方便更换制动液时排出管路内的空气，保证制动系统的传动效率。整体结构在满足制动强度要求的前提下做了轻量化优化，壳体非受力部位做了减薄处理，在不降低结构刚度的同时减少了簧下质量，一定程度上提升了车辆的悬挂响应性能，适配该车型兼顾城市通行与非铺装路面行驶的使用需求。
