高性能汽车制动卡钳结构设计展示

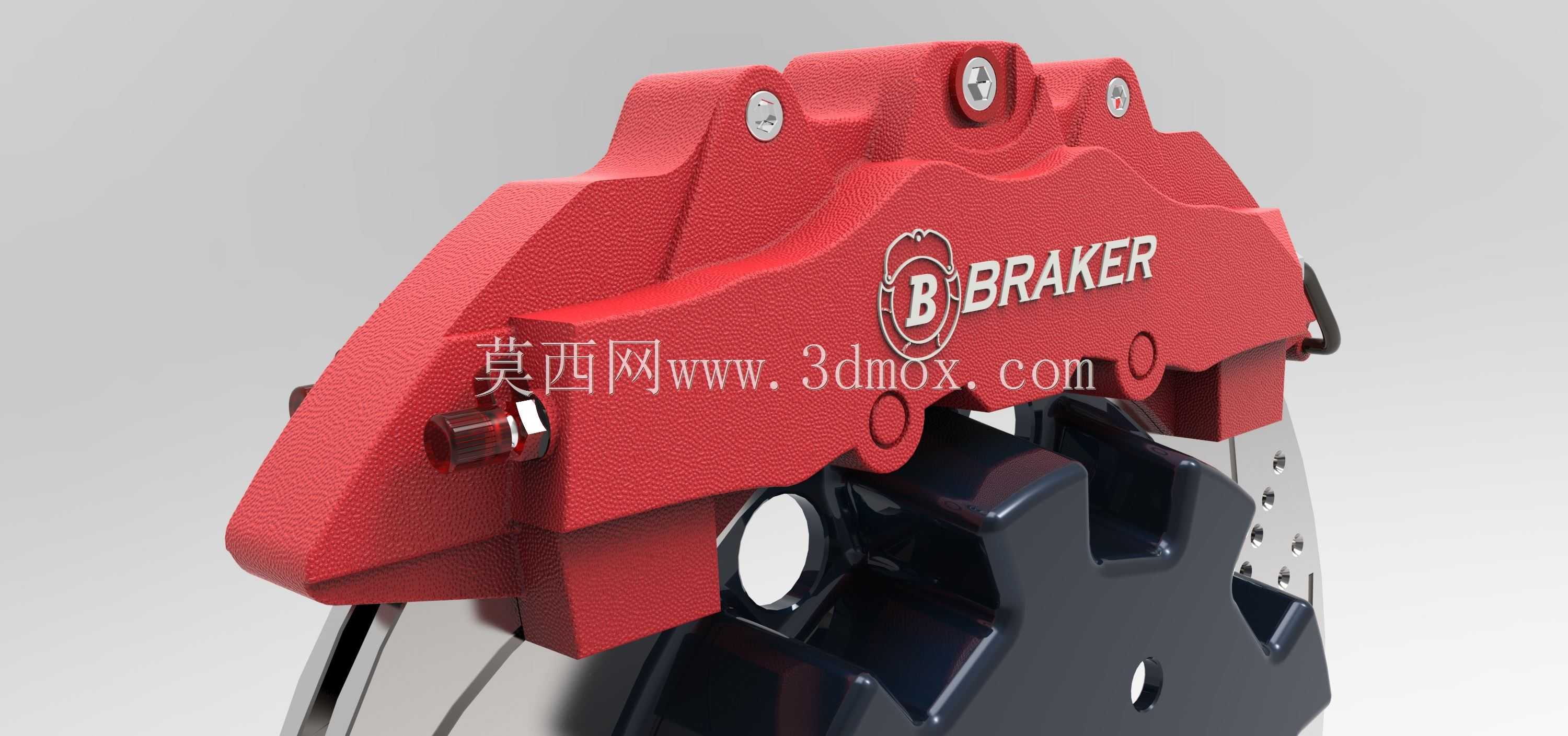

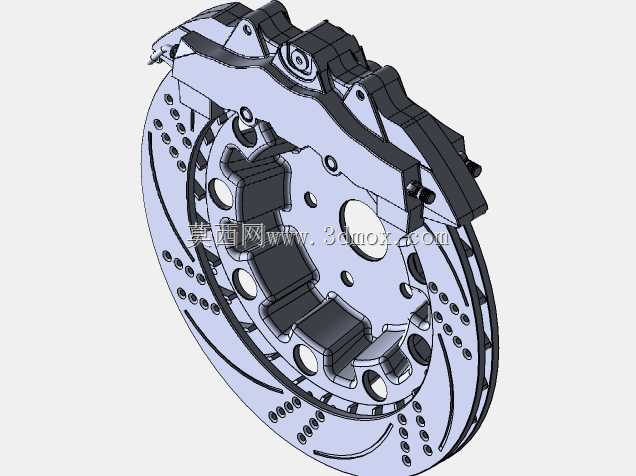

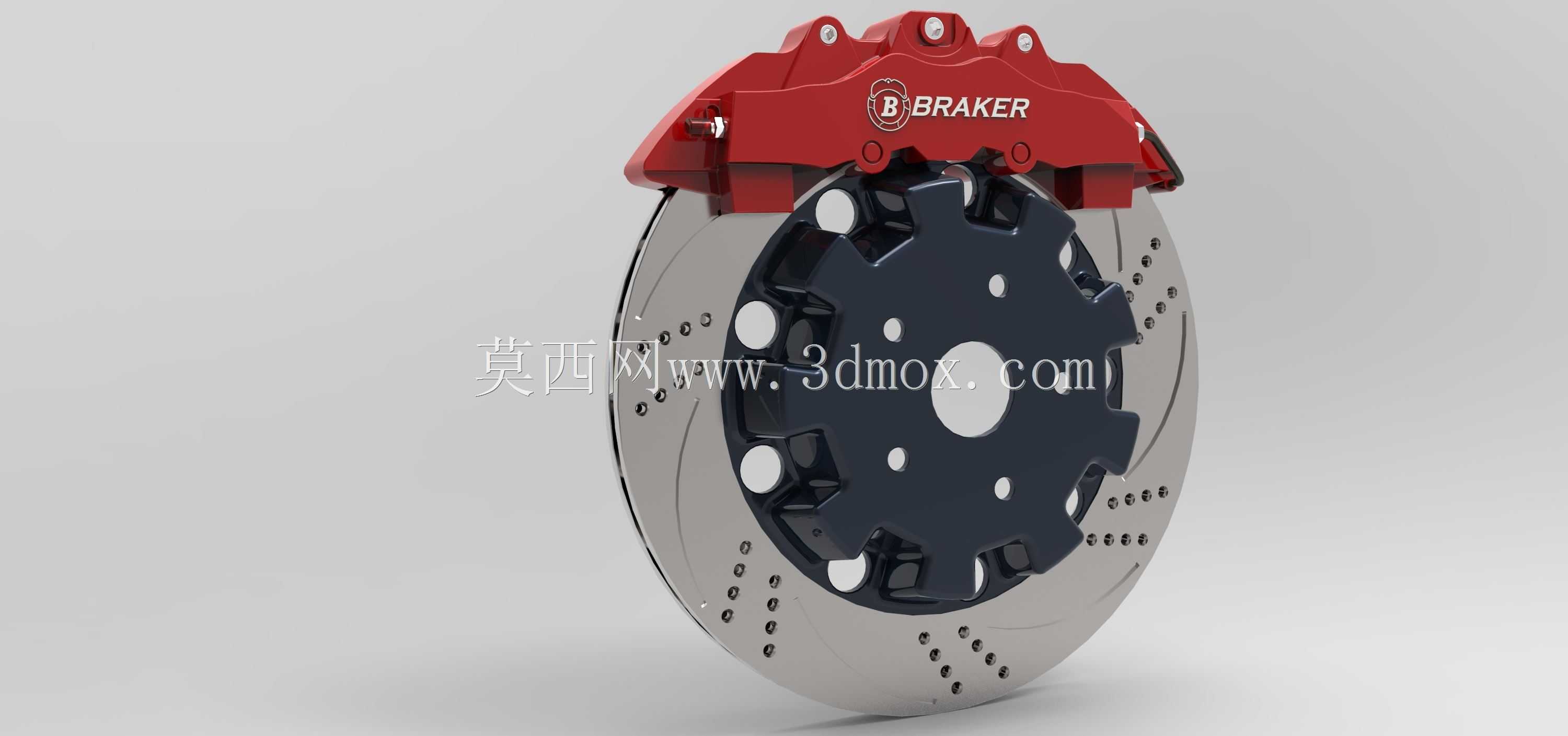

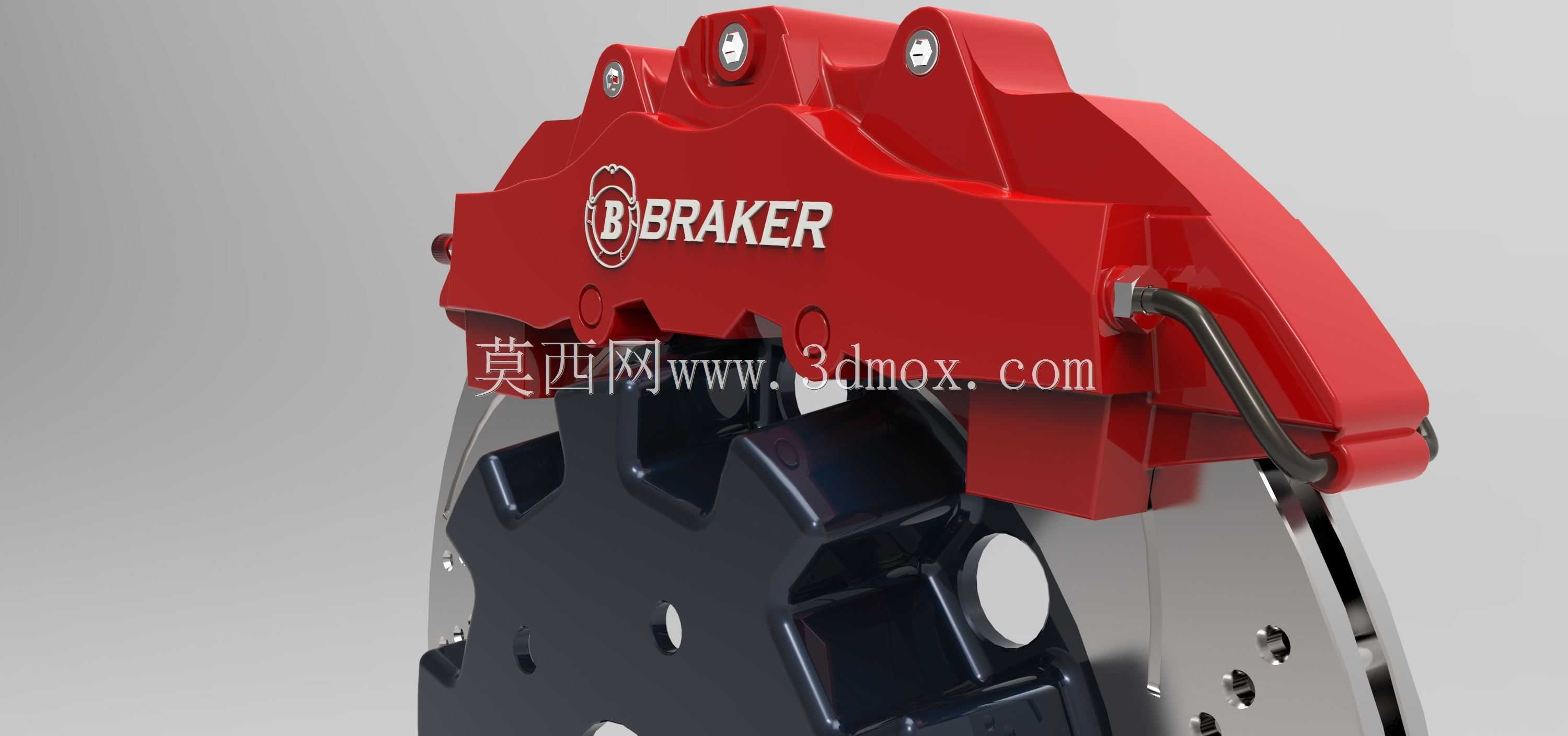

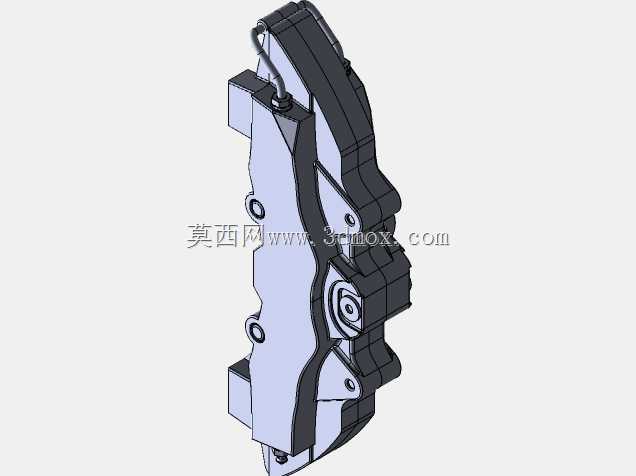

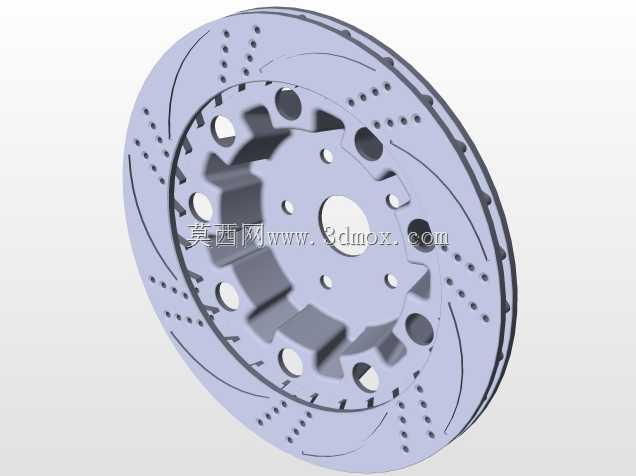

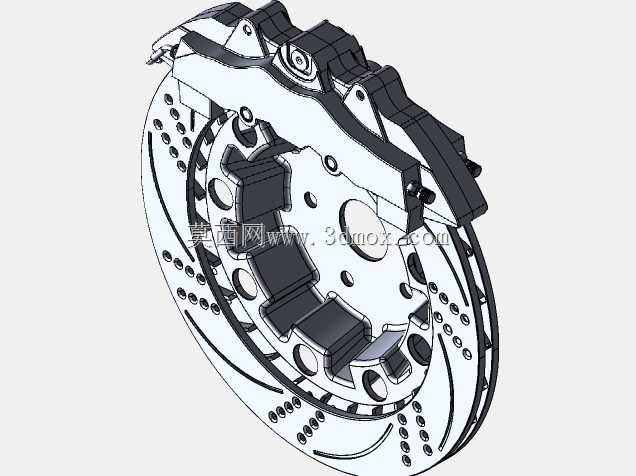

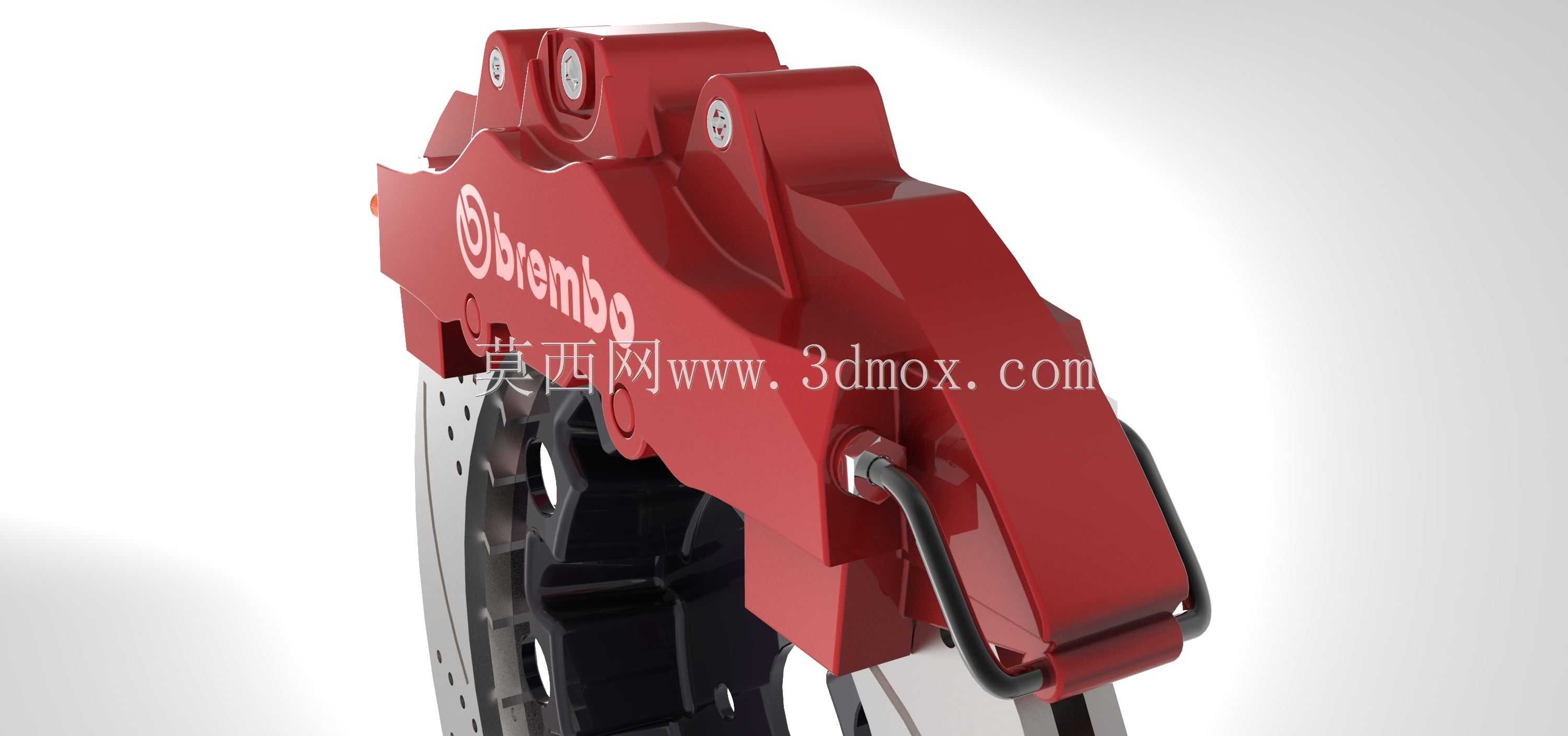

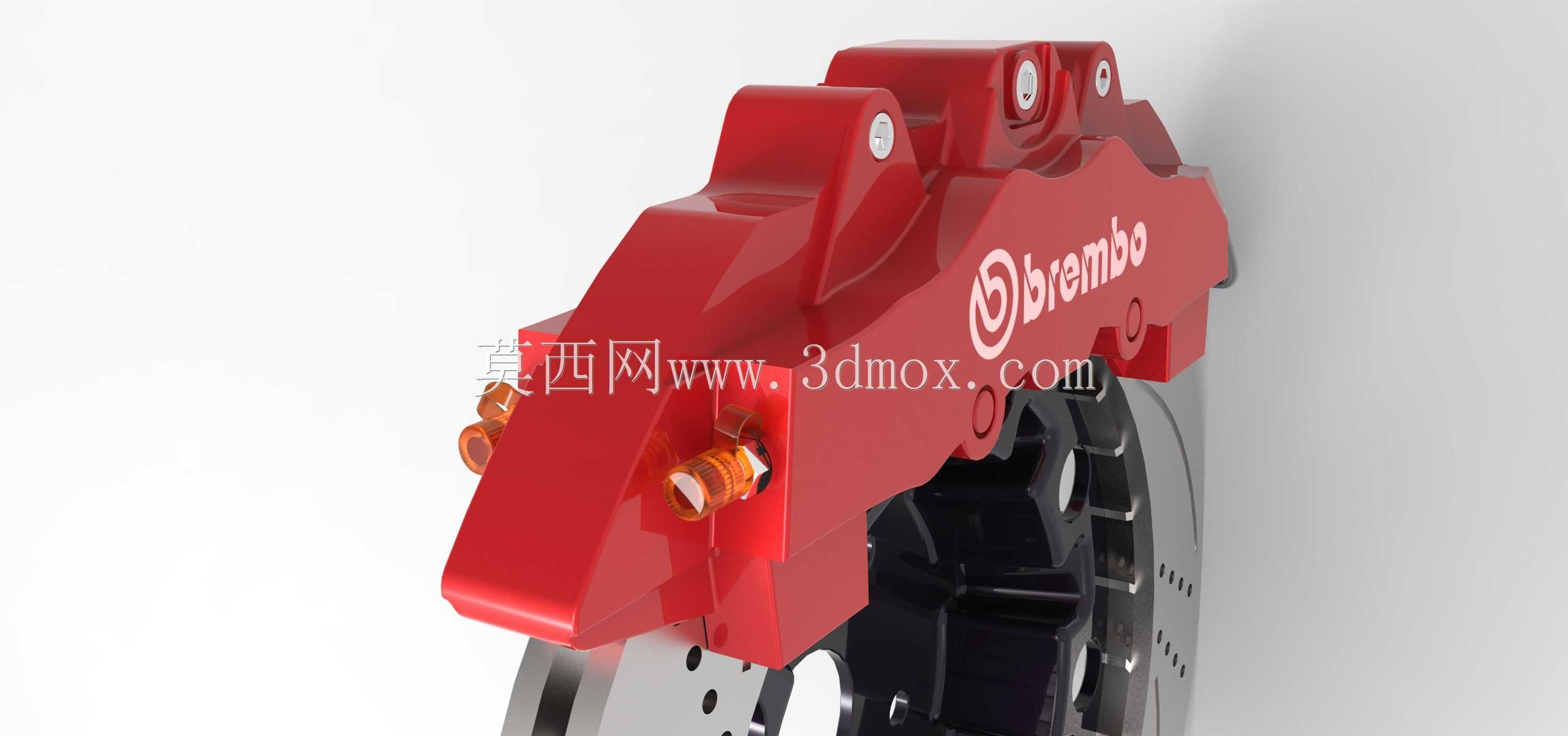

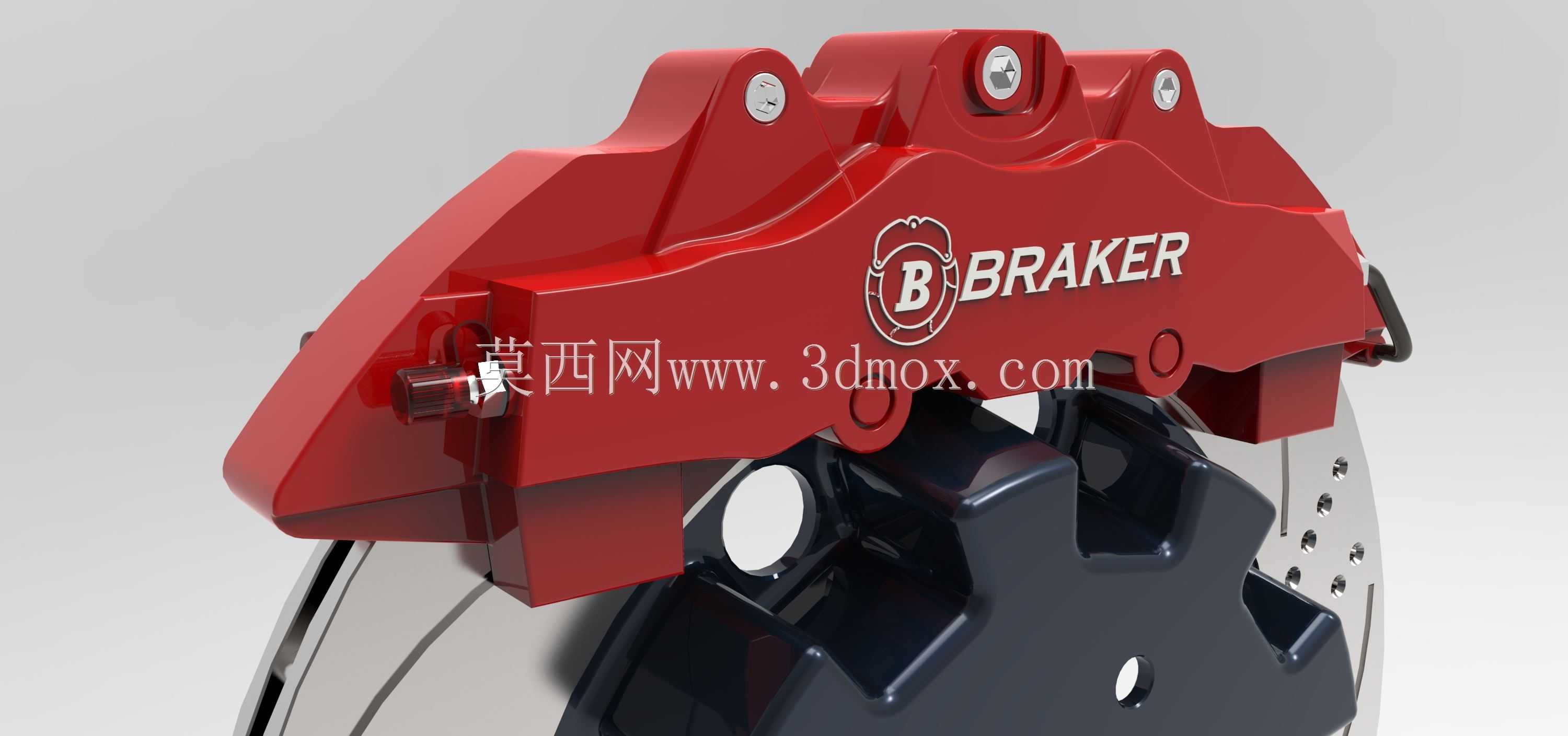

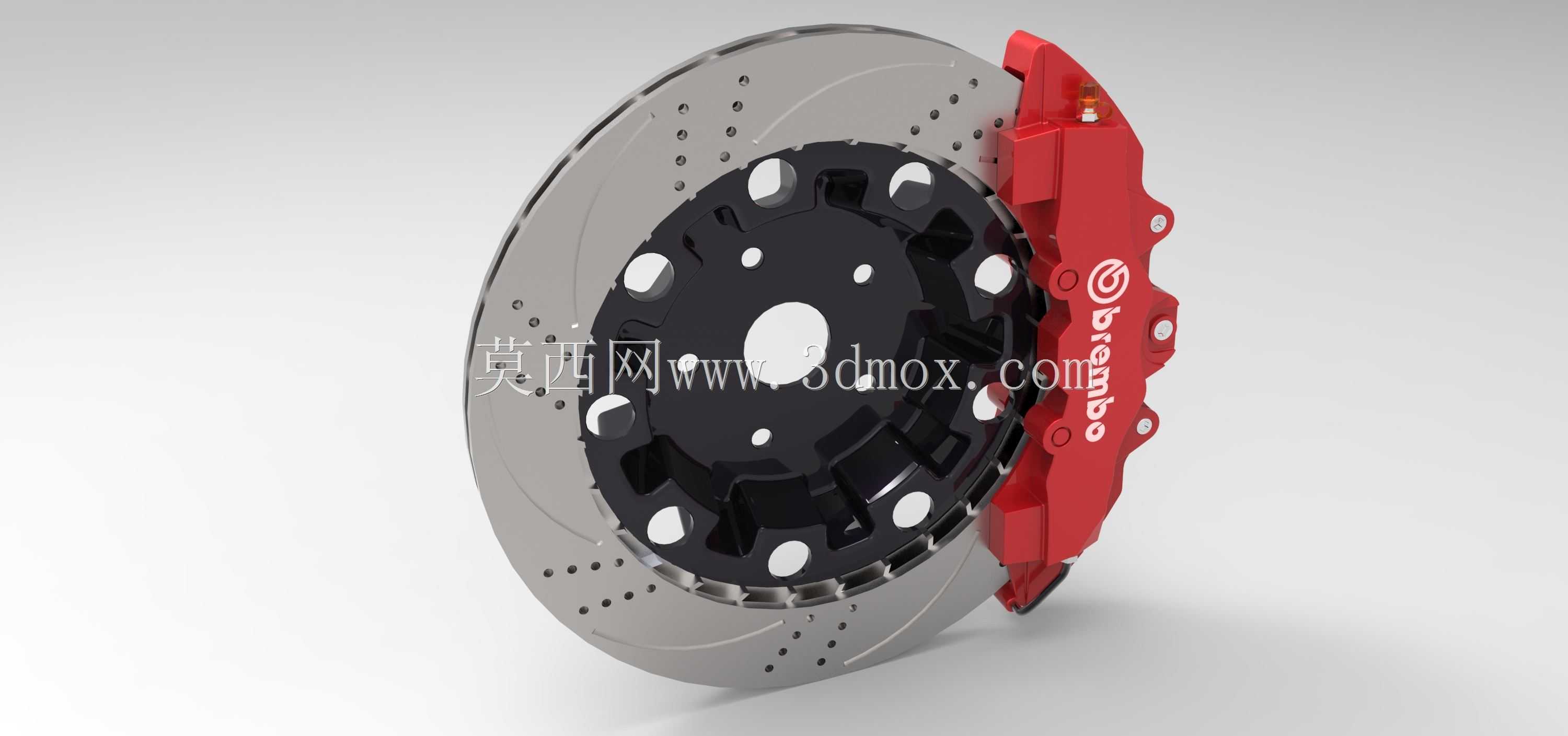

该模型还原的是面向乘用车辆与性能改装场景的对置活塞式制动卡钳总成，是汽车制动系统中直接决定制动效能与制动稳定性的核心执行部件，主要应用在民用乘用车升级改装、赛道竞技车辆以及高端量产性能车的前轮制动回路中，承担着将制动液液压能转化为制动块夹紧力，通过与制动盘的摩擦作用将车辆动能转化为热能散出，最终实现车辆减速、驻车的核心功能。从功能特性来看，这款卡钳采用多活塞对置布局设计，相比传统浮动式单活塞卡钳，能够在制动过程中为制动块提供更均匀的压紧力，避免制动块偏磨问题，同时可提供更大的制动夹紧力矩，有效缩短高速行驶状态下的制动距离，搭配大尺寸通风划线制动盘使用时，能够在连续高强度制动场景下保持稳定的制动输出，大幅降低制动热衰减带来的安全风险。在设计思路层面，模型完整还原了卡钳的一体化铸造本体结构，本体采用高刚性的桥位设计，能够在承受极高制动液压时抑制本体形变，保证活塞推力的有效传递；卡钳本体外侧预留的品牌标识位既兼顾了外观辨识度，也通过加强筋结构提升了本体的结构强度，避免应力集中导致的本体开裂问题；活塞侧的防尘套与密封圈安装槽结构完整还原，既可以阻挡行车过程中泥沙、水渍进入活塞腔造成活塞卡滞，也能通过密封圈的弹性形变实现制动间隙的自动补偿，保证制动踏板的行程始终处于合理区间。从安装边界与尺寸适配来看，这款卡钳的桥位安装孔位采用标准化间距设计，可适配多数17寸及以上轮毂的安装空间，卡钳本体与轮毂辐条之间预留了足够的安全间隙，避免转向过程中出现干涉问题；卡钳侧部的制动油管接口采用标准螺纹规格，可兼容原厂钢制油管与改装钢制刹车油管的安装需求，放油螺钉的位置设置在卡钳腔体最高点，方便后期维保过程中的空气排空操作；配套的制动盘采用通风划线结构，内部的通风道可以在车轮转动时形成空气对流，快速带走摩擦产生的热量，盘面的划线槽可以及时刮除制动块表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层影响制动摩擦力，同时也能在雨天行车时快速划破盘面水膜，保证湿滑路面的制动效能。整个卡钳的外观采用辨识度极高的运动化红色涂装设计，既满足性能车的外观改装视觉需求，也能在轮毂内部形成清晰的视觉标识，卡钳外侧的放气嘴、油管接头等细节结构完整还原，完全符合实际量产部件的装配逻辑，可用于制动系统结构教学、改装方案适配验证以及相关部件的开发参考。
