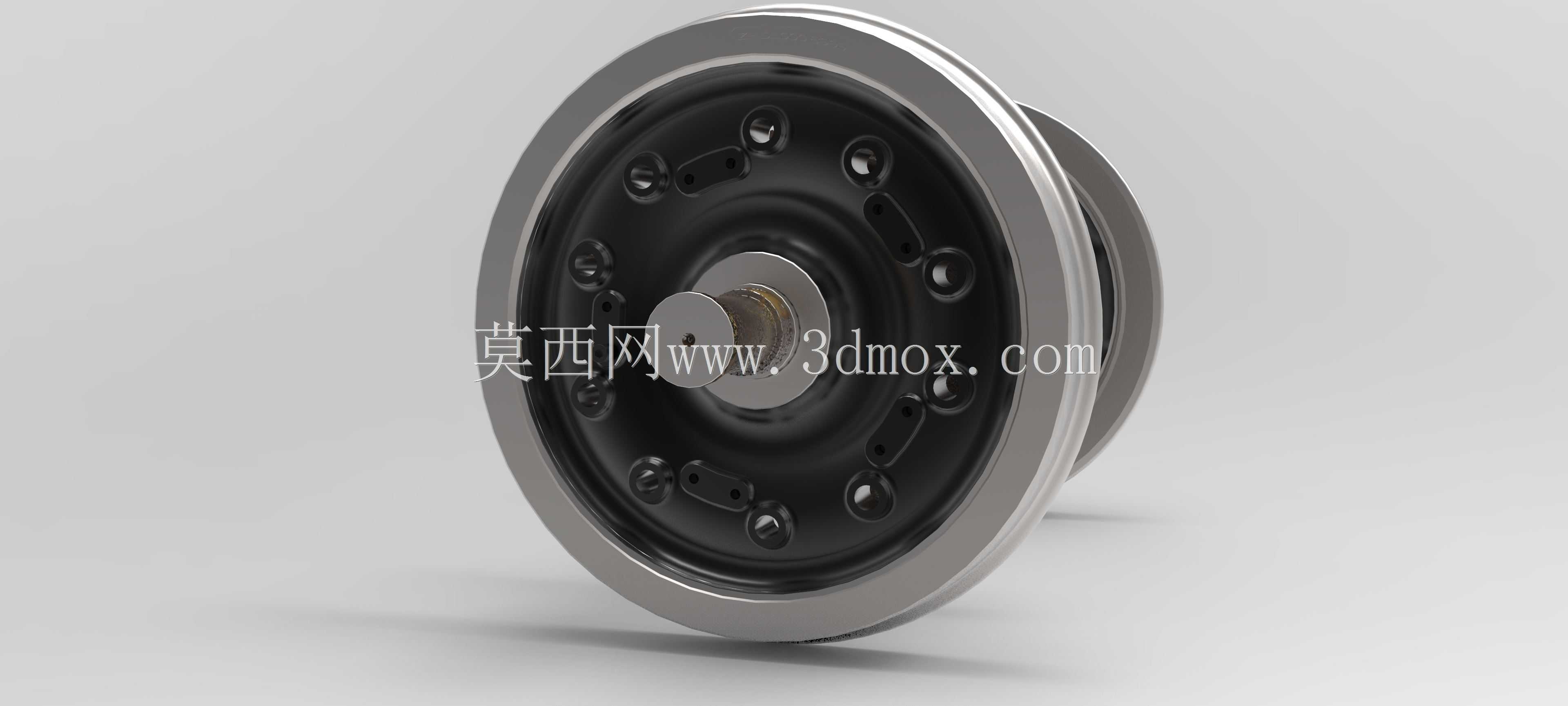

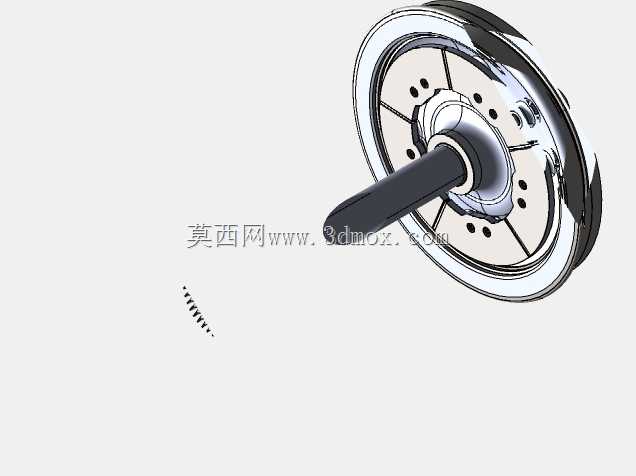

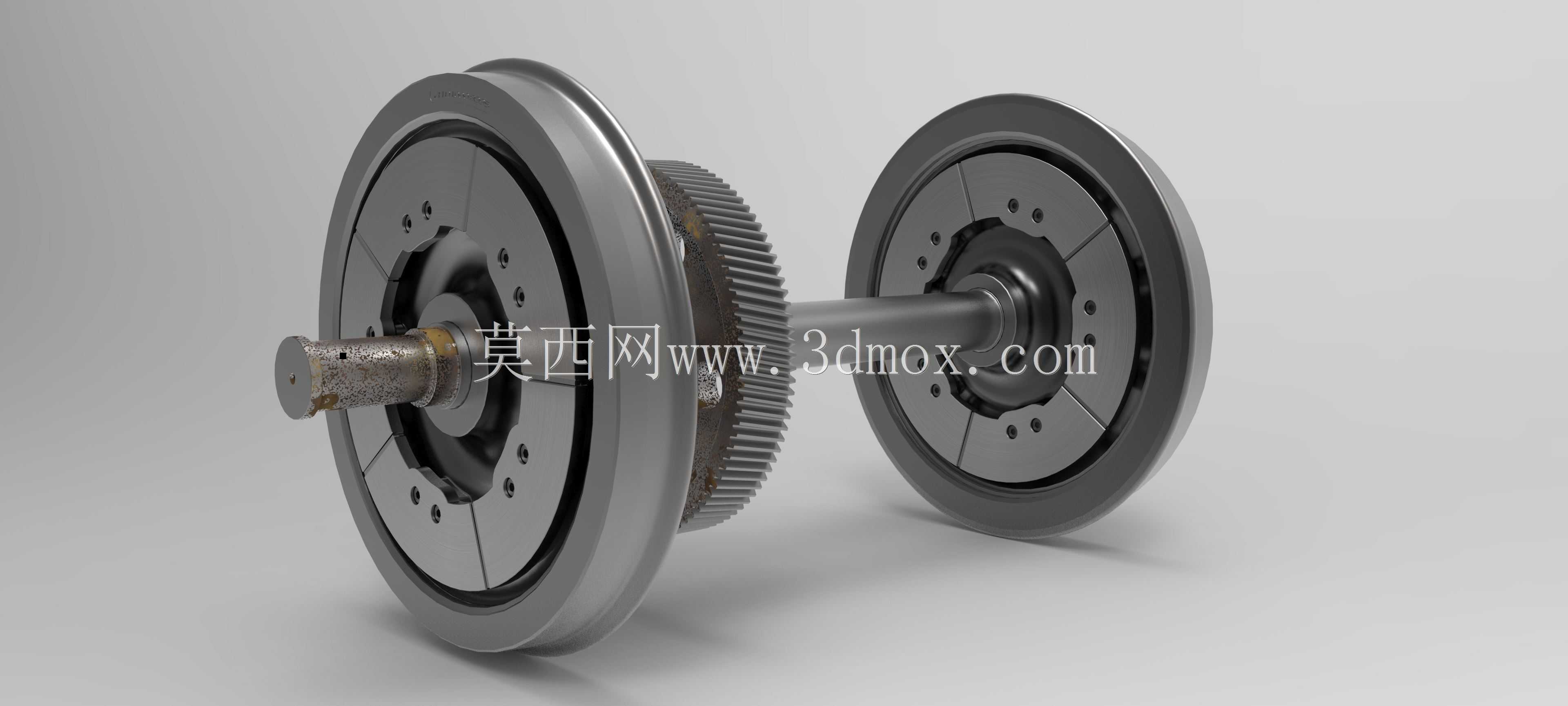

机车车轮用分段式盘形制动装置

该装置应用于轨道交通机车走行部轮对系统，是机车实现减速、停车及驻车保持的核心安全部件，直接适配干线客运、货运机车的轮轴装配场景，在机车高速行驶、重载牵引、长大下坡道制动等复杂工况下承担核心摩擦制动功能，可将轮轴转动的动能通过摩擦副的滑动摩擦转化为热能耗散，保障机车运行过程中的速度可控与停靠安全，避免传统轮对踏面制动带来的踏面擦伤、热疲劳损伤问题，延长车轮整体使用寿命。

从功能特性来看，该分段式制动盘采用分瓣式结构设计，区别于整体式制动盘，分段结构可有效抵消制动过程中摩擦生热带来的热膨胀变形，减少高温下的盘体翘曲、热裂纹萌生概率，提升连续制动工况下的结构稳定性；制动盘与车轮辐板采用定位螺栓刚性连接，摩擦面经过高精度平面加工，可与制动闸片实现均匀贴合，保证制动力矩平稳输出，避免制动过程中出现制动力波动、闸片偏磨等问题；轮对两侧对称布置制动盘，配合车轴上的传动齿轮结构，可同时适配动力轮对的装配需求，不影响牵引扭矩的正常传递。

设计过程中，首先围绕机车轴重、最高运行速度、紧急制动距离等核心参数确定制动盘的有效摩擦半径与整体厚度，保证单次紧急制动过程中盘面的热容量满足散热要求，避免盘面温度超过材料许用极限；其次充分考虑轮对的安装边界，制动盘的内孔直径与车轴轴径、车轮轮毂外径完全适配，连接螺栓的孔位分布与车轮辐板的安装孔位一一对应，装配时无需对现有车轮结构进行额外加工，可直接完成换装；分段盘体的连接结构采用浮动式定位设计，允许盘体在温度变化时产生微小的径向伸缩，释放热应力，避免连接部位出现应力集中断裂；整体轮对组装完成后，制动盘的外圆尺寸不超出机车车辆限界要求，与转向架基础制动装置的闸片安装位置完全匹配，保证闸片退避时与盘面的间隙均匀，无运动干涉。

外形尺寸方面，该制动盘的摩擦面外径适配标准机车轮径，盘体厚度满足磨耗极限要求，在全生命周期内可通过多次镟修恢复摩擦面平面度，降低运维更换成本；车轴两端的轴颈位置保留了标准轴承安装位，可直接适配轴箱轴承的压装需求，轮对整体的动平衡精度满足机车高速运行要求，不会在运行过程中产生异常振动。
