Nordkap拖网渔船容纳船体结构设计

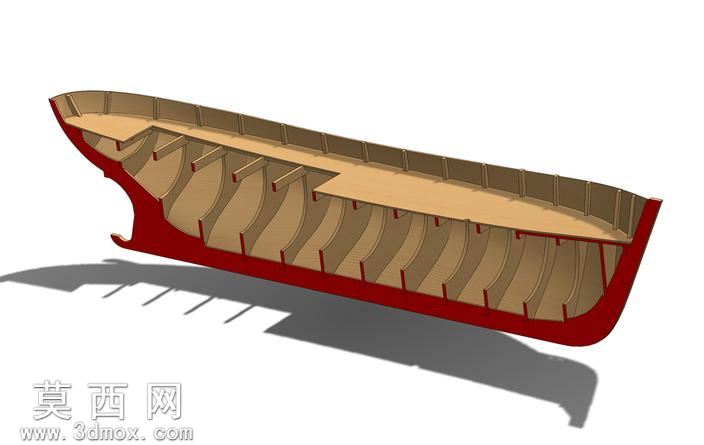

本模型为Nordkap拖网渔船的容纳船体结构三维建模成果，建模过程严格参照实船建造的结构逻辑完成，完整还原了拖网渔船船体的内部支撑与外部壳体构造。建模初期首先依据船舶型线图确定船体的整体曲面轮廓，通过放样生成光顺的船体外板曲面，船体外板采用红色涂装材质模拟实船的船壳防锈漆效果，曲面过渡自然流畅，精准还原了渔船首部前倾、尾部方阔的典型拖网渔船线型特征，保证船体水动力性能的结构表达准确。内部结构建模阶段，按照实船的横骨架式结构设计逻辑，依次完成等间距排布的肋骨结构建模，每道肋骨的截面形状严格匹配对应位置的船体型线，肋骨与船壳板的连接位置做了贴合处理，还原了实船中肋骨作为横向强构件支撑船壳、抵抗水压的结构作用；肋骨之间设置纵向的加强筋结构，强化船体纵向结构强度，避免航行中船体出现纵向形变。甲板部分按照分层设计思路完成建模，甲板平面与肋骨顶部、船壳板上沿精准对齐，甲板表面采用浅木色材质模拟渔船常用的木质甲板铺装效果，甲板边缘设置连续的舷墙结构，舷墙高度符合渔船作业的安全防护要求，舷墙与甲板、船壳板的连接节点做了细节还原，清晰展现结构的传力路径。建模过程中对所有结构的交接位置做了布尔运算处理，消除了结构穿插、缝隙等建模瑕疵，保证各构件的连接关系符合船舶建造的工艺逻辑；渲染阶段采用柔和的环境光搭配定向主光源，投射出清晰的结构阴影，能够直观区分不同构件的空间位置关系，清晰展现船体内部的骨架排布逻辑与外部壳体的造型特征，完整呈现了拖网渔船容纳船体从外板到内部骨架、甲板的全结构构造，可用于船舶结构教学、渔船建造参考、模型制作参照等场景，结构表达严谨，细节还原度高，准确传递了拖网渔船船体的设计逻辑与构造特点。
