中频感应熔炼炉设备结构三维设计

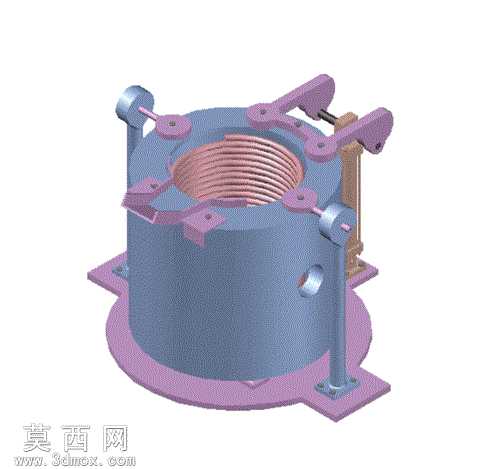

本模型为感应熔炼炉的完整三维结构设计，建模过程严格遵循工业感应炉的实际生产制造规范，首先通过草图绘制确定炉体的整体轮廓尺寸，以炉体中心为基准搭建装配坐标系，确保各部件的装配定位精度符合机械设计公差要求。炉体主体采用回转体建模方式，先绘制炉壳的截面轮廓通过旋转特征生成基础炉壁结构，再对炉壁上的安装孔、定位凸台进行拉伸切除与凸台拉伸操作，还原炉壳上的各类安装接口结构。内部感应线圈采用螺旋扫描特征完成建模，严格按照实际感应炉的线圈匝间距、线圈截面尺寸进行参数设置，还原线圈的螺旋排布形态，同时对线圈的接线端进行单独建模，预留与外部电源连接的安装结构。炉体顶部的压紧锁紧机构采用连杆式结构设计，分别对压紧臂、铰接销轴、锁紧卡扣、支撑立柱进行单独零件建模，通过装配约束将各部件组装到位，还原压紧机构的开合活动轨迹，确保结构符合实际机械动作逻辑。底部安装法兰采用带安装孔的圆盘式结构，通过阵列特征完成法兰上的固定孔排布，匹配炉体底部的安装定位需求。材质渲染阶段，炉体外壳采用哑光铸铁材质，调整材质的粗糙度与金属度参数还原铸铁的磨砂金属质感；感应线圈采用紫铜材质，设置较高的反射率与暖铜色基础色，还原铜质线圈的金属光泽；顶部压紧机构与底部法兰采用喷涂紫色防护漆的金属材质，调整漆面的反光度与色彩饱和度，还原工业设备漆面的视觉效果；铰接部位的销轴采用亮面不锈钢材质，突出金属加工件的光洁质感。设计过程中充分考虑感应熔炼炉的实际功能需求，在炉壁侧面预留了冷却介质接口、温度检测元件的安装位，各运动部件之间预留了合理的装配间隙，避免结构干涉，整体模型完整还原了感应熔炼炉的外部结构与核心装配关系，可用于设备结构展示、安装指导演示、相关课程教学等场景，建模过程中对每一个零件都进行了参数化设置，方便后续根据实际产能需求调整炉体容积、线圈参数、安装尺寸等核心指标，适配不同规格的感应熔炼炉设计需求。
